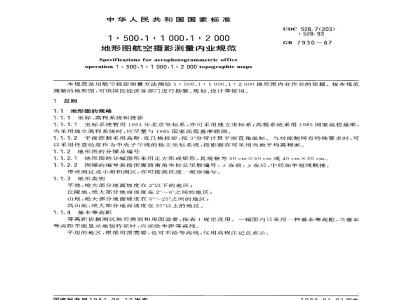

地形图航空摄影测量内业规范
Specifications for aerophotogrammetric officeoperation1:500.1:1000,1:2000topographicmapsUDC528.7(203)
：528.93
GB7930-87
本规范是用航空摄影测量方法测绘1：500、1：1000、1：2000地形图内业作业的依据。按本规范测制的地形图，可供国民经济各部门进行勘察、规划、设计等使用。1总则
1.1地形图的规格
1.1.1坐标、高程系统和投影
1.1.1.1坐标系统暂用1954年北京坐标系，亦可采用独立坐标系；高程系统采用1985国家高程基准，当采用独立高程系统时，应尽量与1985国家高程基准联测。1.1.1.2平面控制采用高斯-克召格投影，按3°分带计算平面直角坐标。当对控制网有特殊要求时，可以采用任意经度作为中央子午线的独立坐标系统，投影面亦可采用当地平均高程面。1.1.2地形图的分幅及编号
1.1.2.1地形图的分幅图形采用正方形或矩形，其规格为50cmX50cm或40cm×50cm。1.1.2.2图幅的编号是按图廓西南角坐标公里数编号，x在前，在后，中间加半短线联接。带状测区或小面积测区，亦可按测区统一顺序编号。1.1.3地形类别
平地：绝大部分地面坡度在2°以下的地区；丘陵地：绝大部分地面坡度在2°～6°之间的地区；山地：绝大部分地面坡度在6°～25°之间的地区；高山地：绝大部分地面坡度在25°以上的地区。1.1.4基本等高距
等高距依据测区地形类别和用图需要，按表1规定选用。一幅图内只采用一种基本等高距，当基本等高距不能显示地貌特征时，应加绘半距等高线。平坦的地区，根据用图需要，也可不绘等高线，仅用高程注记点表示。国家标准局1987-06-10发布
1988-01-01实施
地形类别
成图比例尺
1:1000
1:2000
GB7930—87
丘陵地
注：括号内表示依用图需要选用的等高距（以下同）。1.1.5高程注记点
高山地
高程注记点一般选在明显地物点和地形点上，依据地形类别及地物点和地形点的多少，其密度为图上每100cm2520个。
1.1.6地形图符号及注记
执行GB7929—87《1：500、1：1000、1：2000地形图图式》的规定。1.2地形图的精度
1.2.1平面位置中误差
内业加密点和地物点，对最近野外控制点的图上点位中误差不得大于表2规定。表2
中误差
加密点
地物点
1.2.2高程中误差
地形类别
平地、丘陵地
山地、高山地
内业加密点、高程注记点和等高线对最近野外控制点的高程中误差不得大于表3规定。mm
1：500地形图高山地地面坡度在40°以上，1：1000地形图高山地，1：2000地形图山地、高山地在图上不能直接找到位置的地方，衡量等高线高程精度可采用下式计算a+b·tga
式中：a-
高程注记点的高程中误差，m；
b地物点平面位置中误差，m;
一检查点附近的地面坡度，(°）。表3
比例尺
地形类别
基本等高距
丘陵地
高山地
1:1000
丘陵地
高山地
1+2000
丘陵地
高山地
比例尺
地形类别
加密点
注记点
中误差
等高线
丘陵地
GB7930—87
续表3
1:1000
高山地
变换点
丘陵地
高山地
变换点
1:2000
丘陵地
高山地
变换点
变换点
注：1：500地形图平地、丘陵地采用平高全野外控制布点；1：1000、1：2000地形图平地采用高程全野外控制布点。
1.2.3困难地区的精度要求
困难地区（如林区、阴影覆盖隐蔽区等)的平面和高程中误差可按表2、表3规定放宽1/2。1.2.4最大误差的规定
中误差的两倍值为最大误差
1.2.5图廓尺寸与理论尺寸之差不得大于表4规定。表4
展点图
镶嵌图
清绘图
复照底图
1.3成图方法
对角线
航测成图目前一般采用精密立体测图仪、解析测图仪测图。平坦地区内业测图高程精度不能满足要求时，可用综合法测图，或者外业施测高程注记点和一定数量的碎部点，由内业测绘地物和等高线，亦可采用航测桩点法测图。
在满足本规范成图精度的前提下，经上级主管部门批准，允许采用本规范未列入的作业方法。1.4对航摄资料的要求
执行GB6962—86《1：500、1：1000、1：2000比例尺地形图航空摄影规范》。航摄比例尺应根据仪器装备、成图方法、成图精度要求和航摄质量等情况合理选择，一般平地、丘陵地像片比例尺分母与成图比例尺分母之比值K以4倍为宜，山地、高山地K值以5～6倍为宜。当用图急需，K值大于6倍以上直至8倍时，要采取必要的技术措施，确保成图精度符合本规范的要求。1.5对航测外业成果的基本要求
航测外业成果必须符合GB7931-87《1：500、1：1000、1：2000地形图航空摄影测量外业规范》及技术设计书的要求。
航测外业专业技术设计书、编辑指示书及检查验收报告，随同外业成果、成图资料送交下工序。1.6技术设计
1.6.1搜集航空摄影资料（航摄鉴定表、验收报告及各种参数）；航空摄影测量外业资料（控制、调绘成果、各种计算手簿及略图)；上级业务部门编制的综合技术设计书；航空摄影测量外业专业技术设计书；已有地形图及地理资料等。必要时，设计、编辑人员应到实地进行踏勘。GB7930-87
1.6.2分析外业提供的资料能否满足内业各工序作业要求。估算成图预期精度及特殊问题处理的方法。
1.6.3按有关规定编写技术设计书（包括编辑指示）。2摄影处理
晒像、复照应采取必要的技术措施，保证影像清晰、反差适中、色调正常；并应在摄影处理过程中，力求消除影像的伸缩变形，以确保影像的几何精度。2.1晒印像片
2.1.1供控制加密、立体测图和断面扫描用的晒印像片，一般采用涤纶感光片或玻璃干版。涤纶感光片经摄影处理后，其不规则变形应小于3/10000。玻璃干版的玻璃表面不平度小于0.02mm。2.1.2根据航摄底片的反差，正确选择晒像材料和药液。显影液的温度宜在1822℃之间，定影液与显影液的温差一般不超过士5℃。2.1.3晒印像片前应做正确露光时间的试验。晒像材料的机械方向应与航摄底片的机械方向垂直。2.1.4定影和水洗时间要适当，以防止感光药膜变软产生影像漂移。涤纶软片晒干时应注意放置方式防止局部变形。
涤纶感光片晒印时，要确保压平良好，有条件时应使用电子印像机晒像。2.1.5微分纠正扫描用的透明正片密度范围（脱机）：灰雾度D。≤0.1
密度值D最小在0.2～0.3
密度值D最大在1.0～1.2
影像反差4D为0.8～0.9
反差系数=0.6
2.1.6正射影像负片密度范围：
D最小在0.2～0.3
D最大在0.8～1.1
AD为0.6～0.8
2.1.7框标影像应清晰、完整、齐全。2.1.8外业调绘片放大一般应整张放大，如放大倍数较大，一张像片可分成四片放大，邻片之间的影像应有适当重叠。
2.2复照
2.2.1复照仪应定期检校，保证光屏、镜头和承影板三平面严格平行。2.2.22
复照时应将图版、像片等严格压平。2.2.3
复照原图的图廓边长、对角线长与理论值之差不得超过表4的规定。复照图边的宽度不得小于1.5cm，放大后边长与理论边长之差不得大于0.3mm。2.2.42
2.2.5认真检影和正确选择晒像材料的型号及药液配方。2.3植字
2.3.1字体规格必须符合图式和技术设计书的规定，并要求字间隔均勾、排列整齐。2.3.2对不同的字体规格应调整电压，以保证露光正确。2.3.3显影、定影和水洗要充分，字的笔划要完整、清晰、实在。2.3.4薄膜植字要求灰雾度D。小于0.1，黑度D大于2.5。3解析空中三角测量
GB7930—87
解析空中三角测量（电算加密），其任务是为纠正和测图提供定向点或注记点（碎部点），以及提供作业时所需要的仪器安置元素数据。3.1准备工作
3.1.1电算加密前需取得以下各种资料：航摄质量鉴定书，涤纶片（透明正片），图历表（卡），野外控制、调绘像片，布点略图，各种观测计算手簿，前一工序的技术设计书等。测区中如有大的江河湖泊水网地段，还需搜集水文资料。
3.1.2根据规范、图式和技术设计书的精度要求，分析所搜集的资料，确认其是否能满足内业作业要求，再依据航空摄影资料和外业布点情况，合理选用量测仪器和平差计算程序，编制电算加密计划。3.2转点和选点
3.2.1一般要求
使用立体转点仪转点、选刺点。刺孔的大小和误差均不得大于0.06mm。野外控制点一般不转刺，但要转标，需要转刺时，必须依据野外控制片上的刺孔、点位略图及点位说明综合判断进行准确转刺。内业加密点应选刺在本片和相邻像片影像都清晰、明显、易转刺和量测的目标点上。3.2.2各种成图方法对加密点数量和位置的要求精密立体测图仪测图、解析测图仪测图、微分纠正的定向点布点，如图1所示；纠正仪隔片纠正点的布点如图2所示；纠正仪每片纠正点布点如图3所示。测图用的定向点、纠正点均为平高点。Fo3
不同成图方法、不同像片比例尺、不同航区测图接边处的点位和点数均应满足各自的要求，并相互转刺。
在重叠正常情况下，图1、图2中的平高定向点、纠正点应在过主点且垂直于方位线的直线与旁向重叠中线的交点1cm范围内选取；图3中的平高纠正点应在过两主点的中点且垂直于方位线的直线与旁向重叠中线的交点1cm范围内选取；主点附近的纠正点（中心点)要在距离主点1cm范围内选取，困难时可放宽至1.5cm。bzxZ.net
3.2.3内业选点的要求
GB7930-87
a.加密本身需要的连接点，选刺在位于图1所示的1，3，5，2，4，6六个标准点位附近。1，2点选在距离像主点1cm范围内的明显点上，个别选点困难时，亦应在1.5cm的范围内选点。3，4，5，6点一般情况下应与测图定向点、隔片纠正点-致，其离方位线的距离应大致相等且大于3.5cm（像幅为18cmX18cm）和5cm（像幅为23cm×23cm）。当有特殊需要增加连接强度时，可增选连接点的数量。当旁向重登过大，连接点距离方位线小于上述规定时，应分别选点；当旁向重叠过小，在重登中线处选点难以保证量测精度时，亦可分别选点，但其两点至旁向重叠中线垂足之和不得大于1.5cm。所选点位构成的图形以大致成矩形为宜，点位高差相差不宜过大，同时要照顾调绘面积。b.两个立体像对（中间一张像片）覆盖一幅图时，测图或纠正用的定向点选在像片上距离图廊点或图廓线1cm范围内，偏离通过主点且垂直于方位线的直线一般不大于1cm，最大可到1.5cm。当一张像片覆盖多于一个图幅面时，应在图幅的图廓点附近增选加密点。c.点位离各类标志要大于1mm，点位距离像片边缘不得小于1cm（像幅为18cm×18cm）和1.5cm（像幅为23cm×23cm）。
d.平地纠正点避免选在土堤、洼地、房顶等不能代表一般地面高程的目标上。e.林区应尽量选在林间空地的明显点上，如选不出时，可选在相邻航线、左右立体像对都清晰的树预上。
f.沿河道、山谷布设的航线应注意标准点之间的高差，以免出现相对定向的不定性。在平坦地急剧转为山地、高山地处，在地形变换线处，每像对中增选1～2点。在较大的江河、湖泊、水库地段，图板上每隔1015cm要选刺水位点，备水系平差使用。g：为便于航测原图的室内抽样检验，各测图单位可依据抽样检验的方法，自行规定选刺备查点的数量及要求。
h。自由图边处应照顾像对测绘面积把点选在图廊线外。3.2.4为了便于立体观测，像对内点位刺孔只准刺一次，2、4、6点刺在右像片上，其余均刺在左像片上。3.2.5像片上点的整饰应以能准确表示点位和有利于立体观测为原则，整饰的颜色、几何图形及大小由各作业单位自行规定。
3.2.6按航线、像对顺序编写观测手簿，要求点序及点号不颠倒、不遗漏、不重号。3.2.7为了方便电算成果的分析和整理，根据像片上点的相对位置标绘出航线略图和区域网略图。3.3坐标量测
3.3.1量测像点坐标所使用的精密坐标量测仪、解析测图仪、精密立体测图仪、立体坐标量测仪，应处于良好工作状态；各种仪器要定期进行检校，鉴定合格后方可用于作业。3.3.2像点坐标的最测一般采用精密坐标量测仪，但亦可采用解析测图仪、某些精密立体测图仪（如A10、F2等)及立体坐标量测仪进行量测。3.3.3像片定向
依据航摄资料情况和仪器设备，像点坐标量测的定向方法可采用解析框标定向、半解析框标定向、辅助点(近似框标)定向或方位线定向。需要像片归心时，首先要准确刺出主点。当采用辅助点定向时还要在坐标轴线的y方向（或方向）上，距离像片边沿1～1.5cm处刺出辅助点。刺孔不大于0.06mm。3.3.4像点的量测
采用一人单测，切读两次的办法量测。当采用辅助点、方位线定向及人工记录时，两次读数较差：像点坐标、y不大于0.05mm；左右视差p、上下视差g不大于0.03mm，然后取中数记入手簿。解析框标定向和有自动记录装置时，两次读数较差在0.01mm以内，采用最后一次读数。立体观测照准时，对外业控制点以注记说明和点位略图为主，参照刺孔综合判定点位；对内业选刺GB7930-87
的点应以影像为主，如发现刺点有偏差，测标可直接照准影像，并在观测手薄中注记说明或绘出测点点位略图，同时校核邻航线同名点刺点目标，以判断其可靠性，观测疑难点时，在观测手簿中应有简要的点位注记说明。
3.3.5沿航线方向的自由图边必须对测。当采用辅助点、方位线定向时，两人对测较差：、y不应大于0.06mm；p、q不大于0.04mm，在限差内采用中数或主测数据计算均可。用解析框标定向，对测后的对算较差不超过加密点中误差时，可用主测成果。如坐标量测仪与计算机联机作业，自由图边可测一次。3.4平差计算和成果整理
3.4.1上机前的准备工作
按使用程序要求正确编写信息、数据和标志，并要认真校对，做到准确无误；依据外业布点和内业仪器装备、技术条件选择计算方案。计算程序应能对像点坐标进行系统误差改正，当计算程序需要填写改正后的航摄仪焦距于、F，时，其计算公式为：
式中：f航摄仪焦距，mm；
L.、L、—一分别为航摄仪x方向和y方向框标距离，mm；1.、l，分别为量测像片上方向和y方向框标间距离，mm。要求利用坐标量测仪量测每片框标距，其量测精度为士0.1mm。片片改正焦距。3.4.2计算各项限差的要求
a.相对定向
利用精密坐标量测仪、精密立体测图仪和立体坐标量测仪量测时，平地、丘陵地标准点残余上下视差Ag不应大于0.02mm，检查点残余上下视差△q不应大于0.03mm；山地、高山地标准点残余上下视差△g不应大于0.03mm，检查点残余上下视差Ag不应大于0.04mm。如果采用解析测图仪联机空中三角测量加密，平地、丘陵地残余上下视差Ag不应大于0.005mm，山地、高山地残余上下视差△g不应大于0.008mm。
模型连接较差计算公式
AS≤0.08·m10-3
AZ≤0.05\f.10-
式中：AS
_平面位置较差，m；
Az高程较差，m：
m——像片比例尺分母；
f航摄仪焦距，mm；
像片基线长度，mm。
如采用解析测图仪联机空中三角测量加密，模型连接较差：AS≤0.06m10-3
AZ≤0.04\.10-
（3）
（4）
·（6）
c．绝对(大地)定向后，基本定向点残差、多余控制点的不符值及公共点的较差不得大于表5的规定。
丘陵地
高山地
比例尺
基本定向点
多余控制点
公共点较差
基本定向点
多余控制点
公共点较差
基本定向点
多余控制点
公共点较差
基本定向点
多余控制点
公共点较差
GB7930-—87
平面位置限差
1:1000
注：①基本定向点残差为加密点中误差的0.75倍。②多余控制点的不符值为加密点中误差的1.25倍。③公共点的较差为加密点中误差的2.0倍。1:2000
公共点较差确有系统误差且小于加密点规定中误差时，可不进行配赋改正。高程限差
1:1000
1:2000
3.4.3计算过程中出现的超限和错误，应认真分析、正确处理。处理意见在图历表（卡)相应栏内注记说明，并签名。
3.4.4下机后，经分析各项限差均符合要求，根据成图方法和下工序的要求，整理下列各项成果：加密点的平面坐标和高程、底点（主点)坐标、航高及各种定向元素。3.4.4.1较大的江河湖泊水网地段，宜按摄影时期水文资料直接参与平差，或者在全区平差计算后，在立体观测下加减配赋改正，其改正数不大于1/2加密点高程中误差。在像片和成果表上要注记水系平差后的高程值。
3.4.4.2测制1:500地形图时，平面坐标和高程取至0.01m；比例尺为1：1000、1:2000时平面坐标和高程取至0.1m。
3.4.4.3打印成果要清晰、齐全，装订裁切要整齐。加密像片上需填写高程，并做到认真校对，防止抄错和遗漏。
3.4.4.4加密点的中误差按航线网或区域网进行估算，其估算公式：mn
m公=土
式中：m控
控制点中误差，m;
公共点中误差，m；
（7）
GB7930-87
△一多余野外控制点的不符值，md一一相邻航线或相邻区域网之间公共点的较差，mn一评定精度的点数。
3.4.4.5填写图历表（卡）：内容有原始数据、作业方法、精度统计、作业过程中重大技术处理情况等，必须按项目认真填写，填写者和检查者签名。最后上交资料。3.5航测桩点法加密
用航测桩点法加密，以单模型为单元进行平差计算为宜。绝对（大地）定向后，定向点平面位置限差不大于0.3mm（图板上），高程限差不大于0.2m；多余控制点的不符值不大于加密点的中误差；公共点的较差在加密点中误差两倍以内。刺点、量测和计算同3.2、3.3.3.4条规定3.6加密接边规定
3.6.1加密接边仅限于本规范比例尺系列范围之内的图幅，隔比例尺的图幅不接边。3.6.2同比例尺、同地形类别的相邻图幅、航线、区域网之间公共点接边，平面和高程较差均不得大于表5的规定，取中数作为最后值。与已成图或出版图接边，当较差小于规定限差1/2时，以已成图和出版图为准；当较差大于规定限差的1/2、且小于规定限差时，应取中数作为最后值。超过限差时，要认真检查原因，确系已成图或出版图错误，可使用正确的单值，并在图历表内注明备案。3.6.3同比例尺，不同地形类别接边时，平面位置较差不得大于图上1.4mm，最大不超过图上1.75mm。高程较差不得大于两种地形类别加密中误差之和，最大不超过和的1.25倍。然后将实际较差按中误差的比例进行配赋作为使用成果。3.6.4不同比例尺接边，平面的较差不得大于表2规定的加密点中误差化为实地长度之和的1.25借，然后将实际较差按中误差的实地值的比例进行配赋作为最后值。高程的较差规定与3.6.3条同。3.7展点
3.7.1要求直角坐标展点仪、导轨要水平且相互垂直；刺针无偏心差，刺孔要圆，刺孔不大于0.1mm；各种机械传动无隙动差。3.7.2原图板可选用裱糊图板、聚脂薄膜或刻图膜。图板必须平整无折痕3.7.3展点误差不应大于0.1mm；图廓边长（包括公量网点间距离）及对角线长与理论值之差不应天于表4的规定；恢复图板二次定向对点误差不大于0.15mm。展点要认真，校对要细致，防止错漏出现。3.7.4展点图板用浅蓝色墨水或铅笔进行点的整饰和注记，各类点的整饰规格如下：图廓点。边长7mm，内圈直径1mm。一三角点。边长7mm，内圈直径1mm。回
---埋石点。边长5mm，内圈直径1mm。一平高控制点。外圈直径3mm，内圈直径1mm。O公里网点直径2mm。
一内业加密点直径1mm。
图板上应注记图幅号、比例尺、图廓理论尺寸、略图、控制点号、像片号及公里网坐标。4像片平面图和正射影像图
平坦地区可采用纠正仪纠正，镶嵌编制像片平面图；丘陵地、山地适宜采用正射投影仪编制正射影像图。
4.1纠正镶嵌
