本标准规定了日用搪瓷用冷轧薄钢板和钢带的分类和技术要求。本标准适用于食具、卫生洁具、家电等日用涂搪用的厚度为0?30～2?00mm的冷轧薄钢板和钢带。 GB/T 13790-1992 日用扩瓷用冷轧薄钢板和钢带 GB/T13790-1992 标准下载解压密码：www.bzxz.net

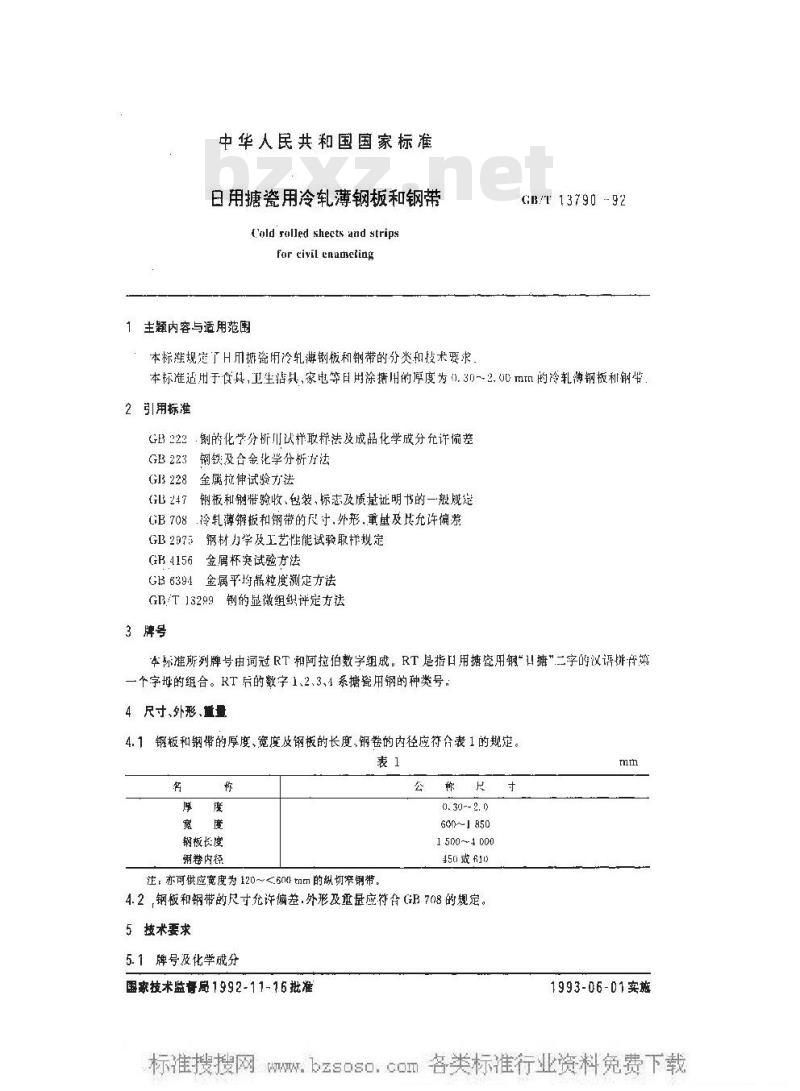

中华人民共和国国家标准
日用塘瓷用冷轧薄钢板和钢带
old rolled shects and stripsfor civil enameling
1 主题内容与适用范围
本标连规定「H用摊瓷用冷轧薄钢板和钢带的分类和技术要求，GB/T 13790 -92
本标准适用于食具，卫生拮具，家电等日用摘用的厚度为0.30--2.00mn的冷轧薄钢板和钢带2引用标准
GB222剩的化学分析川战样取样法及成品化学放分允许偏差GB223
钢铁及合金化学分析力法
G3 228
GB 247
金属拉伸试验方法
钢板和钢带验收、包装，标志及质量证明书的一般舰楚GB708冷轧薄钢板和钢带的尽寸,外形,重基及充许偏差GB 2975
GB 4156
GB 6394
钢材力学及工艺性能试验取样规定金属杯突试验方法
金属平均晶粒度测定方法
GB/T 13299
3牌号
钢的显微组织评定方法
本标准所列牌号由词冠RT和阿拉伯数学组成，RT是指口用塘瓷用钢”！塘\二字的汉语拼音第一个字的组合。RT 后的数字1、2.3、4 系糖瓷用钢的种类号：4尺寸、外形、置量
4.1钢板和带的厚度、竟度皮钢板的长度,卷的内径应符合表 1 的规定。表1
钢板长度
誉内径
注，亦可供应宽度为 120~<.60g mm 的缺切窄钢带。公
0. 30~- 2. 0
600~1850
1500~1000
450或610
4.2,钢板和钢带的尺寸允许偏差,外形及重量应符合GB708的规定。5技术要求
5.1牌号及化学成分
围家技术监督局1992-11-16批准mm
1993-06-01实施下载标准就来标准下载网
GB/T 13790—92

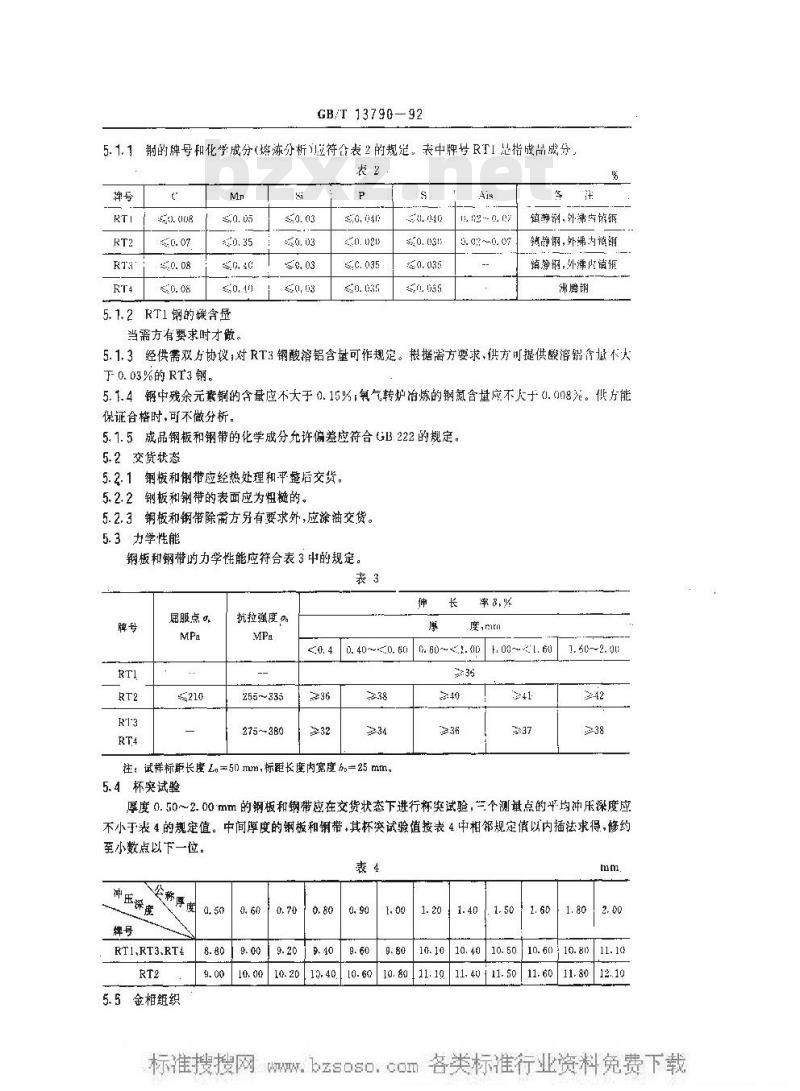

5.1.1钢的牌号和化学成分（熔炼分析)应符合表2的规定，表中牌号RT1是指成品成分表2
5. 1. 2 RT1 钢的哦含量
当需方有要求时才做。
.c.035
62-- 0. 07
0. 02~.0. 07
镇静浏.外滞内旗钢
镇净钢，外佛内锁销
镇净前，外沸内镇报
滞腾铜
5.1.3经供需双方协议；对RT3钢酸溶铝含量可作规定。根据需方要求，供方可提供酸溶铝含量不大下0.03%的RT3钢。
5.1.4钢中残余元素铜的含量应不大于0.15%，氧气转炉冶炼的钢氯含量应不人于0.008%。供方能保证合格时，可不做分析。
5.1.5成品钢板和钢带的化学成分允许偏差应符合GB222的规定。5.2交货忧态
5.2.1钢板和制带应经热处理和平整后交货。5.2.2钢板和钢带的表面应为粗糙的。5.2.3钢板和钢带除需方另有要求外，应涂油交货。5.3力学性能
钢板和钢带的力学性能应符合表3中的规定。表3
屈服点
抗拉强度
255~335
275--3B0
0. 40~*-.0. 60
往：试样标距长度L，=50mm，标距长度内宽度6g=25mm。5.4杯突试验
度，mrn
0. 60 ~ x1. 00
F. 00~ *1. 60
1. 50-~2. 01:
厚度0.50~2.00mm的钢板和钢带应在交货状态下进行杯突试验，三个测量点的平均冲压深度应不小于表4的规定值。中间厚度的钢板和铜带，其杯突试验值按表4中相邻规定值以内插法求得，修约至小数点以下一位。
企事厚
RT1,RT3.RT4
5.5金相组织
9.0010.00
1[0.6010.80
1. 50 1. 60
10. 5010. 6010. 80
11.4011.5011.6011.80

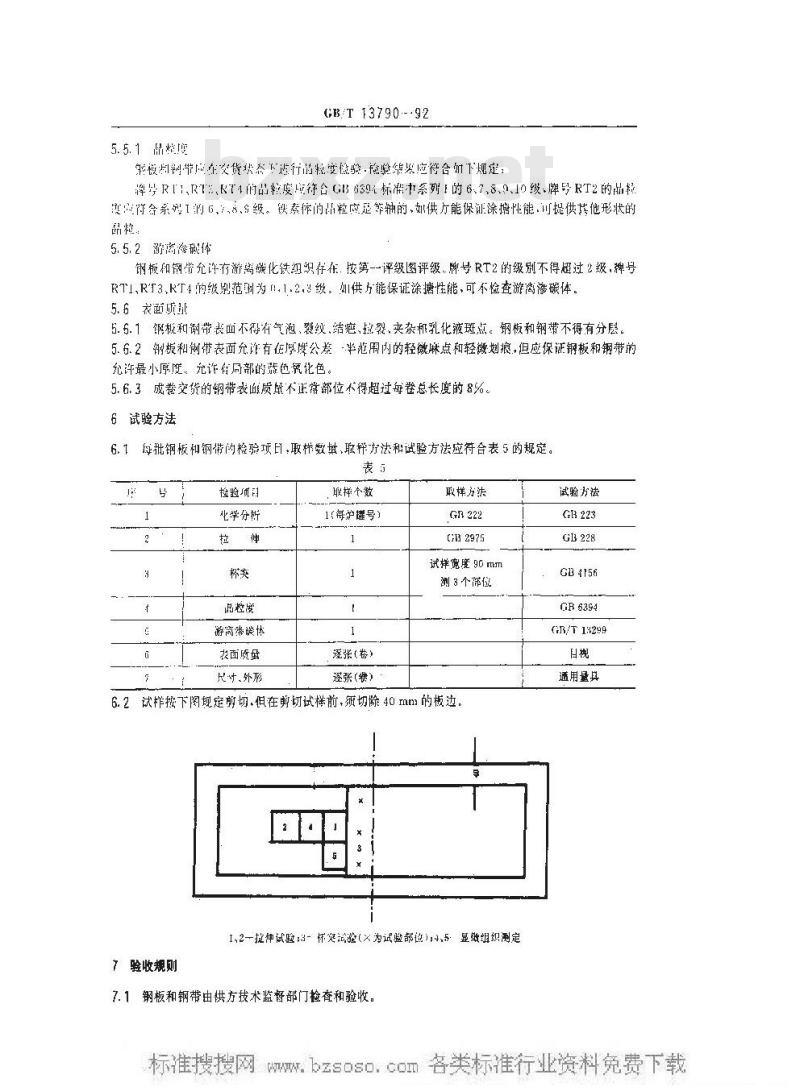

w.bzsoso：com5.5.1品精典
GBT 13790-·92
轻被制制节应尔安货块态下选行品粒度段验.能验华累应符合如下规定：牌片R[1、RT:、RT4的品粹度应符合GB639标能中系列1的6.7、8、9、10级、牌号RT2的品粒度完而合系别1的6，，8.S级。铁素作的品粒应等轴的，如供方能保证涂撸性能.可提供其他形状的品精
5.5.2游离诊破体
钢板和钢带允许有游离綫化供组织存在.按第-评级图评级.牌号RT2的级别不得超过2级，牌号RTI、RT3,RT4的级别范制为.1.2.3级。如供片能保证涂塘性能，可不检查游离渗碳体。5.6衣面质球
5.6.1钢板和带丧面不得有气泡，裂纹、结疤、拉裂，夹杂机乳化液斑点。钢板和钢带不得有分层。5.6.2钢扳和例带表面允诈有在厚度公袭-半范内的轻微麻点和轻微划痕，但应保证钢板和钢带的允许最小原度。允诈有局部的旅色氮化色。5.6.3成卷交货的钢带表血质量不正常部位不得超过每卷总长度的8%。6试方法
每批钢板和钢带的检验项日，取梯数堪、取样方法和试验方法应符合表5的规定。6.1
检验项日
化学分析
品粒度
游商游嵌体
农面质量
尺叶、外形
取择个数
1（每沪罐号）
莲张（卷）
遂张(赞）
取样方法
CB2975
试样宽度90mm
测3个谛位
6.2试样按下图规定前切,但在剪切试样前,须切除40 mm的板边。I、2一拉神试验：3-怀宽试验（×为试验部位），4,5：显微组织测定7验收规则
7.1钢板和钢带由供方技术监督部门检查和验收。试验方法
GB 223
GB4156
GR6394
GR/T 13299
通用量具
WGB/T 13790—92

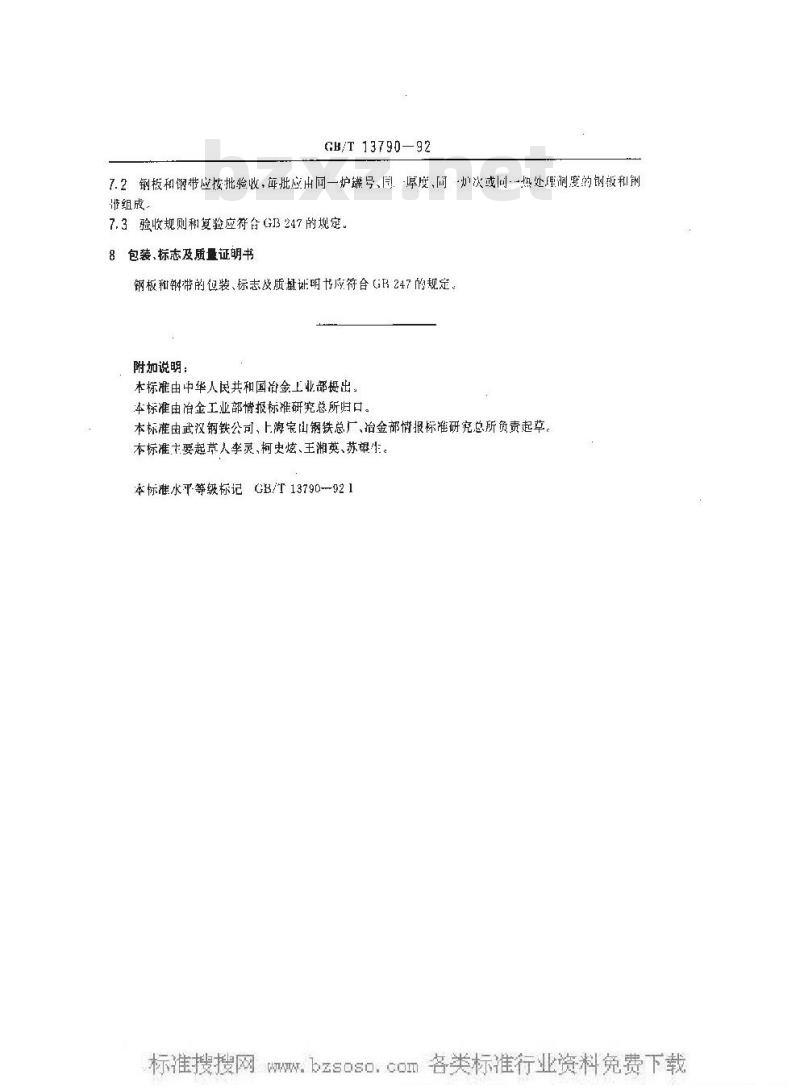

7.2钢板和钢带应按批验收，每批应出同一炉端号、同厚度，同炉次或同热处理制度的钢板和制带组成
7.3验收规则和复验应符合G3247的规定。8包装、标志及质量证书
钢板和斜带的但装、标志及质量证明书应符合GB247的规定附加说明：
本标准由中华人民共和国冶金上业部提出。本标准由冶金工业部情报标准研究总所归口。本标准由武汉钢铁公司、上海完山钢铁总厂，冶金部情报标准研究总所负责起草。本标准士要起草人李灵、柯史炫、王湘英、苏望生。本标准水平等级标记GB/T13790-921W.bzsoso.coI
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
