本标准规定了压铸锌合金的牌号和代号的表示方法、技术要求以及检验方法。本标准适用于制造锌合金压铸件。 GB/T 13818-1992 压铸锌合金 GB/T13818-1992 标准下载解压密码：www.bzxz.net

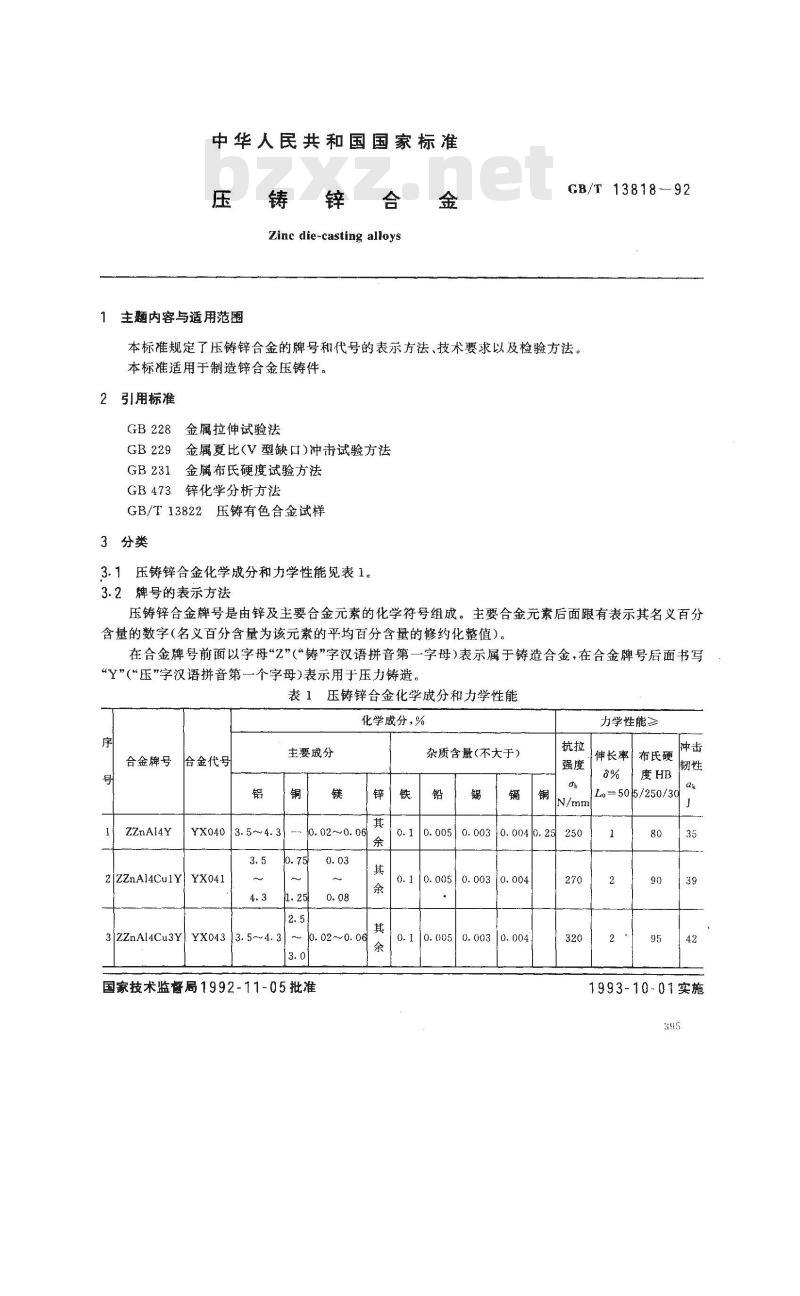

中华人民共和国国家标准
压铸锌合下载标准就来标准下载网
Zinc die-casting alloys
1主题内容与适用范围
GB/T 13818-92
本标准规定了压铸锌合金的牌号和代号的表示方法、技术要求以及检验方法。本标准适用于制造锌合金压铸件。2引用标准
金属拉伸试验法
金属夏比(V型缺口)冲击试验方法金属布氏硬度试验方法
GB473锌化学分析方法
GB/T13822压铸有色合金试样
3分类
3.1压铸锌合金化学成分和力学性能见表1。3.2牌号的表示方法
压铸锌合金牌号是由锌及主要合金元素的化学符号组成。主要合金元素后面跟有表示其名义百分含量的数字(名义百分含量为该元素的平均百分含量的修约化整值)。在合金牌号前面以字母“2”(“铸”字汉语拼音第一字母)表示属于铸造合金，在合金牌号后面书写“Y”（“压”字汉语拼音第一个字母)表示用于压力铸造。表1压铸锌合金化学成分和力学性能化学成分，%
合金牌号
ZZnA14Y
合金代号
YX0403.5~4.3
2|ZZnA14Cu1Y| YX041
主要成分
「锌铁
o. 02~0. 06
3 ZZnAl4Cu3Y) YX043 ↓3. 5~4. 30.03
10. 02~~0. 06
国家技术监督局1992-11-05批准余
杂质含量（不大于）
0.10.0050.0030.0040.25250
0.10. 0050. 0030. 004
0. 10. 0050. 0030, 004
力学性能≥
伸长率布氏硬
Lo-505/250/30
1993-10-01实施

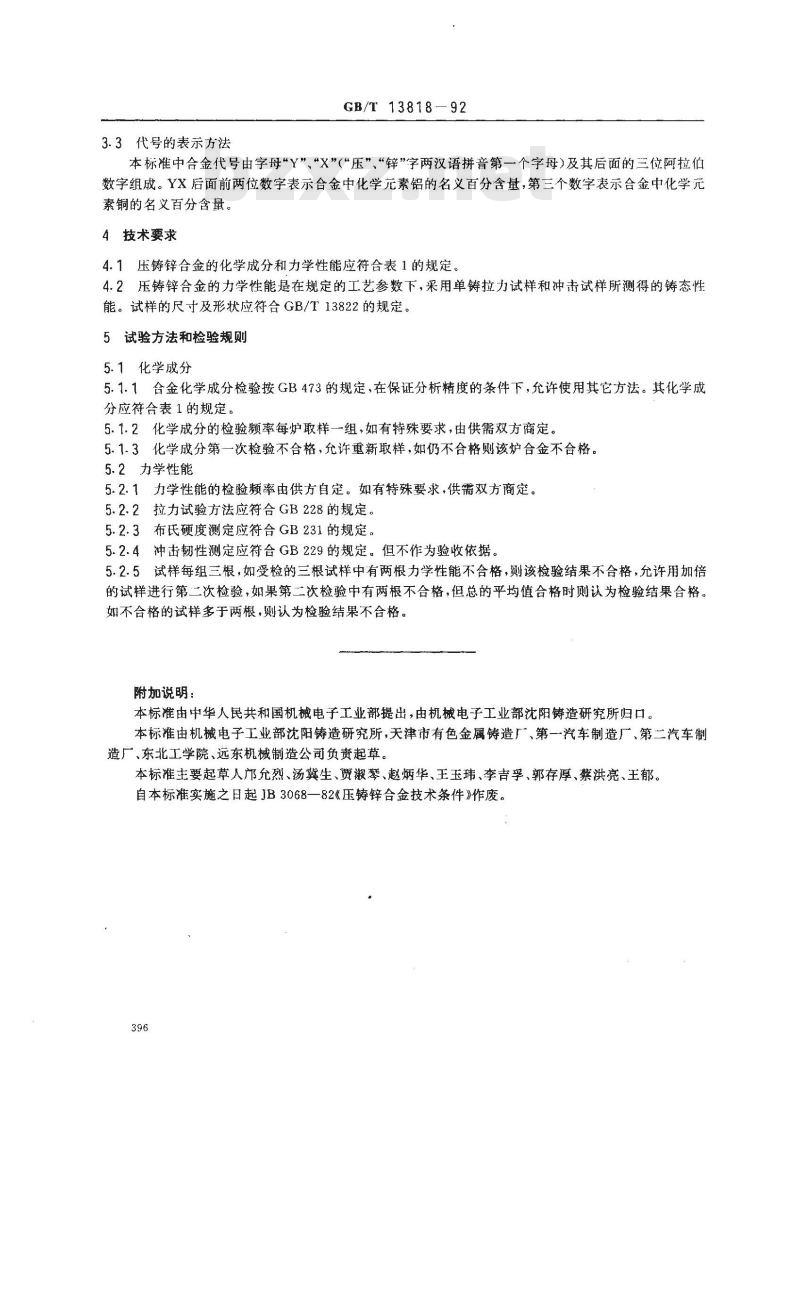

3.3代号的表示方法
GB/T 13818-92
本标准中合金代号由字母\Y”、“X\(\压”“锌\字两汉语拼音第一个字母)及其后面的三位阿拉伯数字组成。YX后面前两位数字表示合金中化学元素铝的名义百分含量，第三个数字表示合金中化学元素铜的名义百分含量。
4技术要求
4.1压铸锌合金的化学成分和力学性能应符合表1的规定4.2压铸锌合金的力学性能是在规定的工艺参数下，采用单铸拉力试样和冲击试样所测得的铸态性能。试样的尺寸及形状应符合GB/T13822的规定。5试验方法和检验规则
5.1化学成分
5.1.1舍金化学成分检验按GB473的规定，在保证分析精度的条件下，允许使用其它方法。其化学成分应符合表1的规定。
5.1.2化学成分的检验频率每炉取样一组，如有特殊要求，由供需双方商定。5.1.3化学成分第一次检验不合格，允许重新取样，如仍不合格则该炉合金不合格。5.2、力学性能
5.2.1力学性能的检验频率由供方自定。如有特殊要求，供需双方商定。5.2.2拉力试验方法应符合GB228的规定。5.2.3布氏硬度测定应符合GB231的规定。5.2.4冲击韧性测定应符合GB229的规定。但不作为验收依据。5.2.5试样每组三根，如受检的三根试样中有两根力学性能不合格，则该检验结果不合格，允许用加倍的试样进行第二次检验，如果第二次检验中有两根不合格，但总的平均值合格时则认为检验结果合格。如不合格的试样多于两根，则认为检验结果不合格。附加说明：
本标准由中华人民共和国机械电子工业部提出，由机械电子工业部沈阳铸造研究所归口。本标准由机械电子工业部沈阳铸造研究所，天津市有色金属铸造厂、第一汽车制造厂、第二汽车制造广、东北工学院、远东机械制造公司负责起草。本标准主要起草人邝允烈、汤冀生、贾淑琴、赵炳华、王玉玮、李吉孚、郭存厚、蔡洪亮、王郁。自本标准实施之日起JB3068一82《压铸锌合金技术条件》作废。396
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
