GB/T 13823.4-1992
基本信息
标准号： GB/T 13823.4-1992
中文名称：振动与冲击传感器的校准方法 磁灵敏度测试
标准类别：国家标准(GB)
标准状态：现行
发布日期：1992-01-01
实施日期：1993-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：76843
标准分类号
标准ICS号：计量学和测量、物理现象>>17.160振动、冲击和振动测量
中标分类号：仪器、仪表>>试验机与无损探伤仪器>>N73机械振动、冲击设备与动平衡机
关联标准
采标情况：ISO/DIS 5347-19-1987,REF
出版信息
出版社：中国标准出版社
页数：平装16开， 页数：5， 字数：5千字
标准价格：8.0 元
相关单位信息
首发日期：1992-11-05
复审日期：2004-10-14
起草单位：福建省计量科学技术研究所
归口单位：全国机械振动与冲击标准化技术委员会
发布部门：国家技术监督局
主管部门：国家标准化管理委员会
标准简介
本标准规定了振动与冲击传感器磁灵敏度测试所用的仪器装置和测试方法。本标准适用于振动与冲击传感器。 GB/T 13823.4-1992 振动与冲击传感器的校准方法 磁灵敏度测试 GB/T13823.4-1992 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

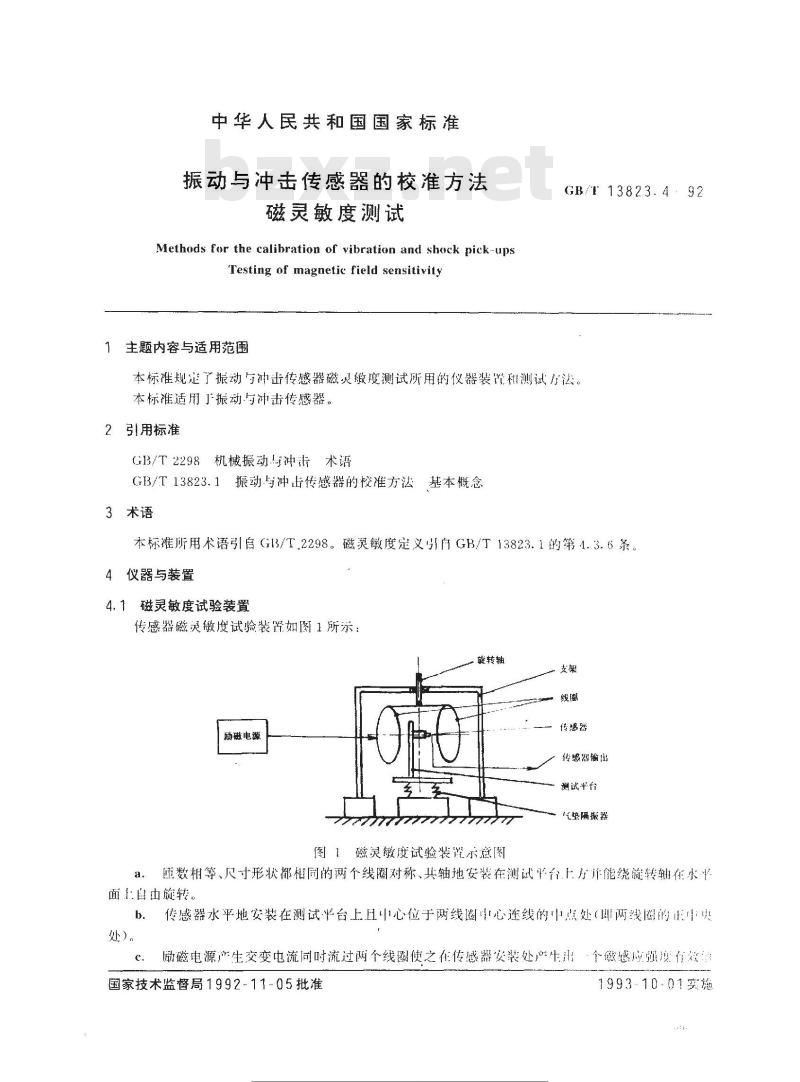

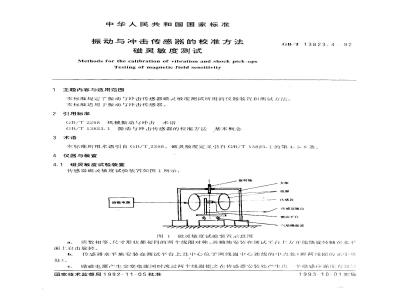

中华人民共和国国家标准
振动与冲击传感器的校准方法
磁灵敏度测试
Methads for the calibration of vibration and shock pick-upsTesting of magnetic field sensitivity1主题内容与适用范围
GB/T 13823.4:92
本标准规定了振动与冲击传感器磁灵敏度测试所用的仪器装置利测试方法。本标准适用了振动与冲击传感器。2引用标准
GB3/T2298机械振动与冲法术语
GB/T13823.1振动与冲击传感器的校准方法基本概念3术语
本标准所用术语引自G13/T_2298。磁灵敏度定义引自GB/T13823.1的第4.3.6条。4仪器与装置
4.1磁灵敏度试验装置
传感器磁灵敏度试验装臂如图1所示：旋转轴
励磁电源
图磁灵敏度试验装置示意图
传感器
传感器输出
测试平台
气垫隔报器
匝数相等、尺寸形状都相同的两个线圈对称、其轴地安装在测试平台工方能绕髓转输在水平面鲁由旋转
b．传感器水平地安装在测试平台上且中心位于两线圈中心连线的中点处（即两线阎的中央处）。
励磁电源产生交变电流同时流过两个线圈使之在传感器安装处产牛出·个磁感应强度信教
国家技术监督局1992-11-05批准指
1993.10-01实施

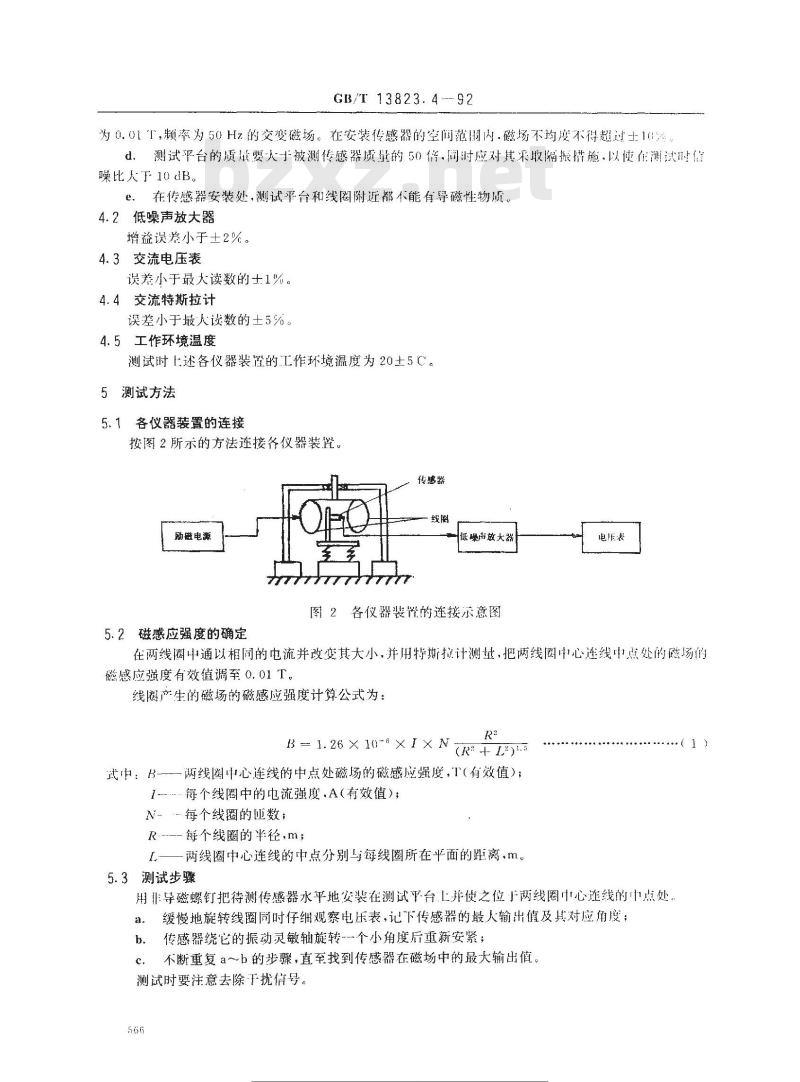

GB/T 13823. 4 --- 92
为0.01T，频率为50Hz的交变磁场。在安装传感器的空间范围内磁场不均度不得超过土10%d．测试平台的质量要大于被测传感器质量的50倍，同时应对其采最隔振措施，以使在测试时信噪比大于10B。
。在传感器安装处，测试平台和线圈附近都不能有导磁性物质。4.2低噪声放大器
增益误差小于士2%。
4.3交流电压表bZxz.net
误差小于最大读数的士1%。
4.4交流特斯拉计
误差小于最大读数的士5%。
4.5工作环境温度
测试时上述各仪器装置的工作环境温度为205C。5测试方法
5.1各仪器装置的连接
按图2所示的方法连接各仪器装置。传感器
励磁电游
5.2磁感应强度的确定
天噪声放大器
图2各仪器装臂的连接示意图
电压表
在两线圈中通以相同的电流并改变其大小，并用特斯拉计测量，把两线圈中心连线中点处的磁场的磁感应强度有效值调至0.01T。
线圈产生的磁场的磁感应强度计算公式为：R2
B 1. 26 × 106× I × N
(R? + L3)1.5
式中：B—一两线阎中心连线的中点处磁场的磁感应强度，T（有效值）；
每个线圈中的电流强度.A（有效值）；N-每个线圈的亚数；
R--每个线圈的半径，m；
两线圈中心连线的中点分别与每线圈所在平面的距离，m。5.3测试步骤
用非导磁螺钉把待测传感器水平地安装在测试平台上并使之位广两线圈中心连线的中点处。a.
缓慢地旋转线圈筒时仔细观察电压表，记下传感器的最人输出值及其对应角度传感器绕它的振动灵敏轴旋转-→个小角度后重新安紧；b.
不断重复a～b的步骤，直至找到传感器在磁场中的最大输出值。测试时要注意去除下扰信号。
免费卖

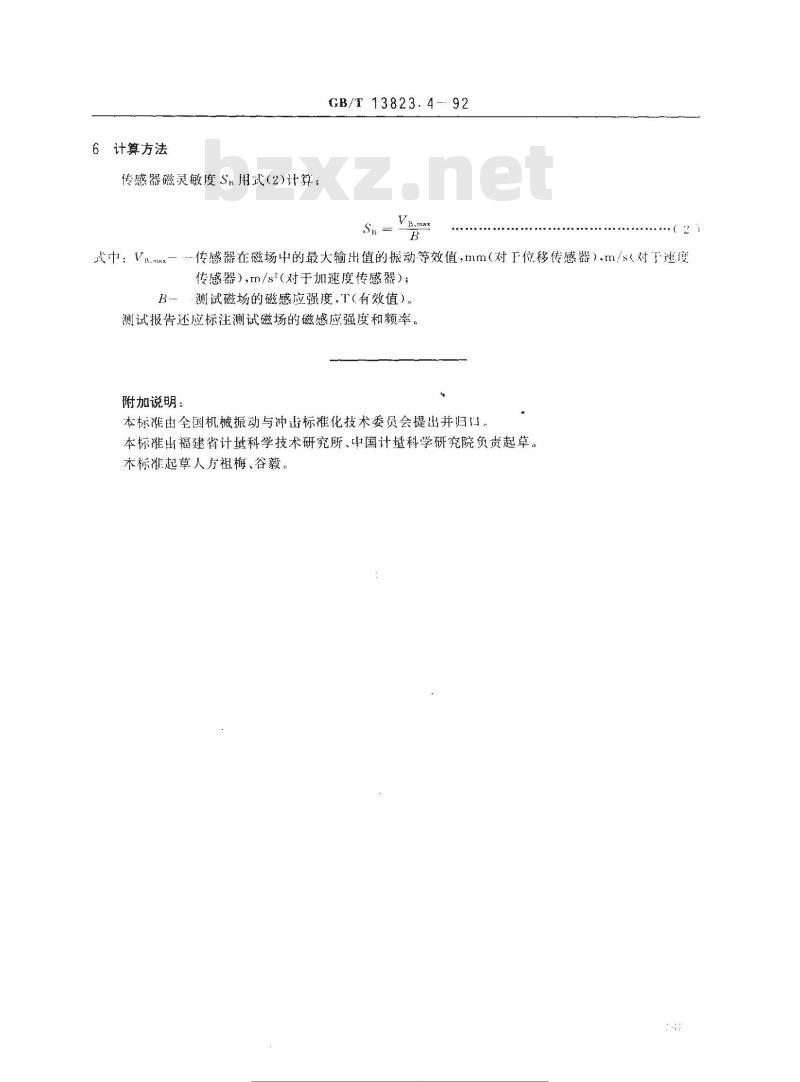

6计算方法
传感器磁灵敏度S用式（2）计算：GB/T 13823.4-92
VBomax
中：V.mux一…-传感器在磁场中的最大输出值的振动等效值，mm（对下位移传感器），m/s（对于速度传感器），m/s2（对于加速度传感器）测试磁场的磁感应强度、T（有效值）。B-
测试报告还应标注测试磁场的磁感应强度和频率。附加说明：
本标准由全国机械振动与冲击标准化技术委员会提出并归口。本标准出福建省计量科学技术研究所、中国计量科学研究院负责起草。本标准起草人方祖梅、谷毅。
标注授授冈
各光标注行业资料免费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
