GB/T 13823.6-1992
基本信息
标准号： GB/T 13823.6-1992
中文名称：振动与冲击传感器的校准方法 基座应变灵敏度测试
标准类别：国家标准(GB)
标准状态：现行
发布日期：1992-01-01
实施日期：1993-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：68551
标准分类号
标准ICS号：计量学和测量、物理现象>>17.160振动、冲击和振动测量
中标分类号：仪器、仪表>>试验机与无损探伤仪器>>N73机械振动、冲击设备与动平衡机
关联标准
采标情况：ISO/DIS 5347-13-1987,REF
出版信息
出版社：中国标准出版社
页数：平装16开， 页数：5， 字数：5千字
标准价格：8.0 元
相关单位信息
首发日期：1992-11-05
复审日期：2004-10-14
起草单位：福建省计量科学研究所
归口单位：全国机械振动与冲击标准化技术委员会
发布部门：国家技术监督局
主管部门：国家标准化管理委员会
标准简介
本标准规定了振动与冲击传感器基座应变灵敏度的测试方法。本标准适用于直线加速度计，主要为压电型。 GB/T 13823.6-1992 振动与冲击传感器的校准方法 基座应变灵敏度测试 GB/T13823.6-1992 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

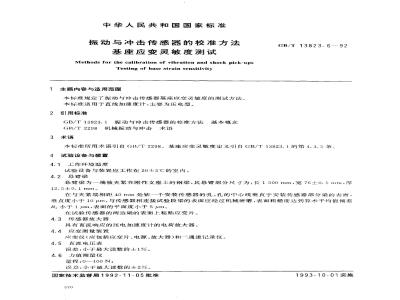

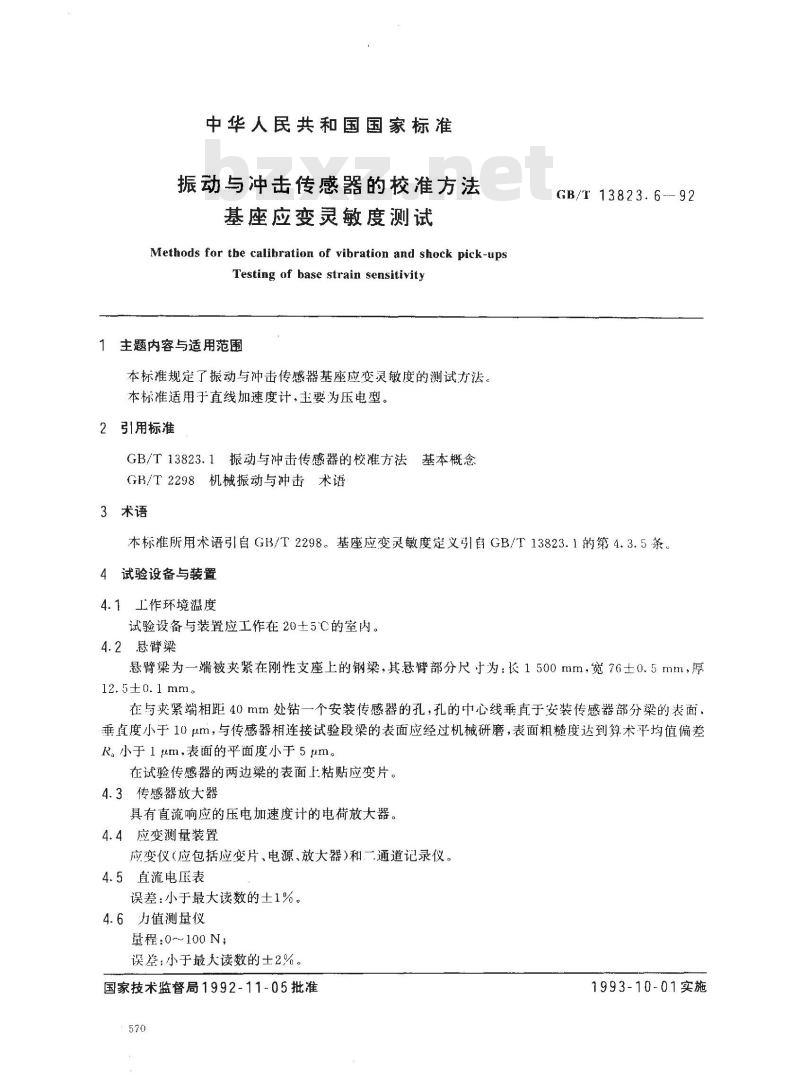

中华人民共和国国家标准
振动与冲击传感器的校准方法
基座应变灵敏度测试
Methods for the calibration of vibration and shock pick-upsTesting of base strain sensitivity1主题内容与适用范围
本标准规定了振动与冲击传感器基座应变灵敏度的测试方法。本标准适用于直线加速度计，主要为压电型。2引用标准
GB/T13823.1振动与冲击传感器的校准方法基本概念GB/T2298机械振动与冲击术语
3术语
GB/T 13823.6--92
本标准所用术语引自GB/T2298。基座应变灵敏度定义引自GB/T13823.1的第4.3.5条。4试验设备与装置
4.1工作环境温度
试验设备与装置应工作在20士5C的室内。4.2悬臂梁
悬臂梁为一端被夹紧在刚性支座上的钢梁，其悬臂部分尺寸为：长1500mm，宽76士0.5mm，厚12.5±0.1 mm。
在与夹紧端相距40mm处钻一个安装传感器的孔，孔的中心线垂直于安装传感器部分梁的表面。垂直度小于10μm，与传感器相连接试验段梁的表面应经过机械研磨，表面粗糙度达到算术平均值偏差R。小于1um，表面的平面度小于5μm。在试验传感器的两边梁的表面上粘贴应变片。4.3传感器放大器
具有直流响应的压电加速度计的电荷放大器。4.4应变测量装置
应变仪（应包括应变片、电源、放大器)和一通道记录仪。4.5直流电压表
误差：小于最大读数的士1%。
4.6力值测量仪
量程：0～~100 N;
误差：小于最天读数的士2%。
国家技术监督局1992-11-05批准570
1993-10-01实施

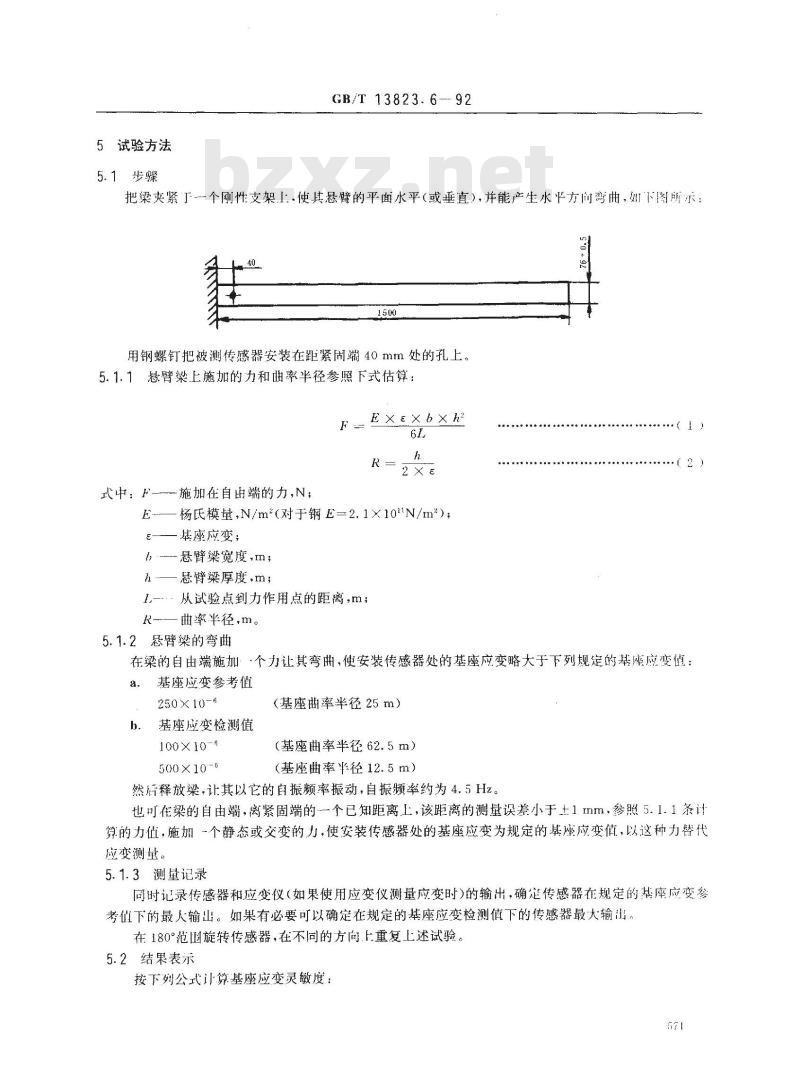

5试验方法
5.1步骤
GB/T 13823. 6- 92
把梁夹紧于--个刚性支架I·使其悬臂的平面水平（或垂直），并能产生水平方间弯曲，如下图所示：0 + 92
用钢螺钉把被测传感器安装在距紧固端40mm处的孔上。5.1.1悬臂梁上施加的力和曲率半径参照下式估算：FExsxbxh
式中：F—施加在自由端的力,N；h
E-—杨氏模量,N/m（对于钢E=2.1X1011N/m）；E——基座应变；
b,-悬臂梁宽度,m;
h悬臂梁厚度,m;
1-·从试验点到力作用点的距离，m曲率半径.m。
5.1.2悬臂梁的弯曲
在梁的自由端施加：·个力让其弯曲、使安装传感器处的基座应变略大于下列规定的基座应变值：a.下载标准就来标准下载网
基座应变参考值
250×10-6
基座应变检测值
100×10-6
500×10-6
（基座曲率半径25m）
（基座曲率半径62.5m）
(基座曲率半径12.5m）
然后释放梁，让其以它的自振频率振动，自振频率约为4.5Hz。也可在梁的自由端，离紧固端的一个已知距离上，该距离的测量误差小于1mm，参照5.1.1条计算的力值，施加一个静态或交变的力，使安装传感器处的基座应变为规定的基座应变值，以这种力替代应变测量。
5.1.3测量记录
同时记录传感器和应变仪(如果使用应变仪测量应变时)的输出，确定传感器在规定的基座应变参考值下的最人输出。如果有必要可以确定在规定的基座应变检测值下的传感器最大输出。在180°范旋转传感器，在不同的方向上重复上述试验。5.2结果表示

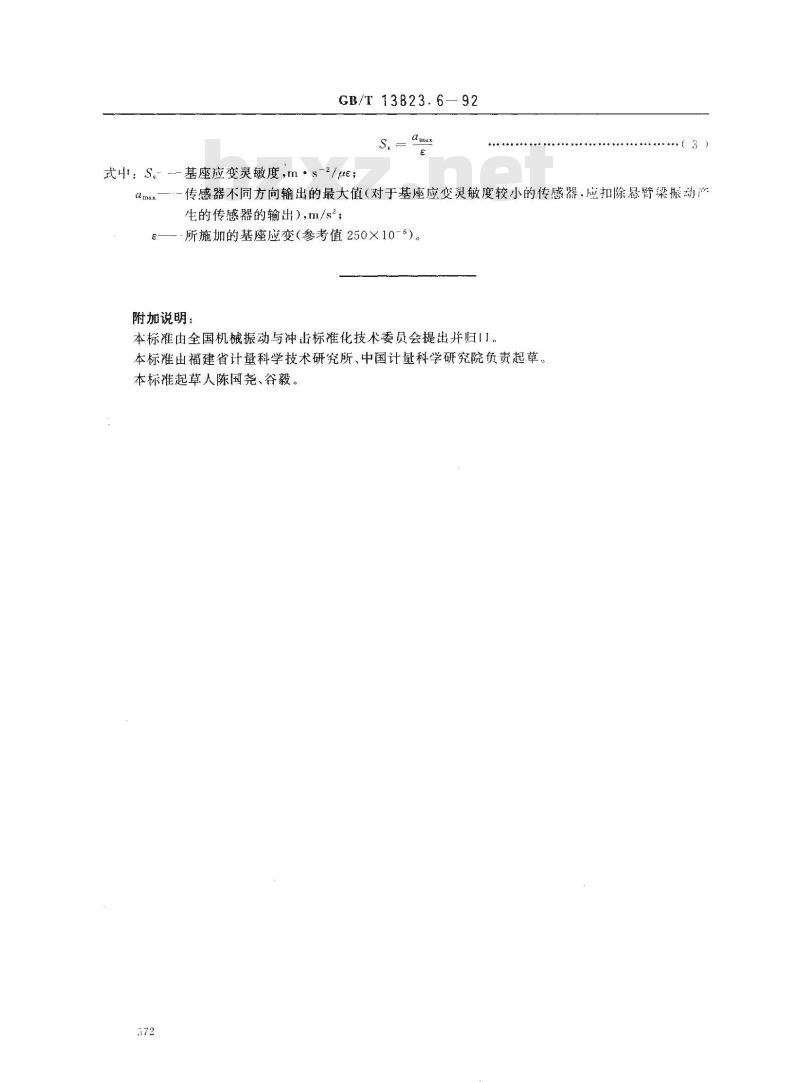

按下列公式计算基座应变灵敏度：571
GB/T13823.6—92
式4t：S--基座应变灵敏度，m·s-2/μe;3
amx—-传感器不同方向输出的最大值（对于基座应变灵敏度较小的传感器.应扣除悬臂梁振动产生的传感器的输出),m/s；
—~所施加的基座应变（参考值250×10~6）。附加说明：
本标准由全国机械振动与冲击标准化技术委员会提出并归门。本标准由福建省计量科学技术研究所、中国计量科学研究院负责起草。本标准起草人陈国尧、谷毅。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
