本标准规定了振动、冲击传感器声灵敏度测试所用的仪器、设备、测试方法、步骤和测试结果表达。本标准适用于各类加速度计。本标准适用的随机噪声频率范围为125～8000Hz，声压级为130dB(参考声压2×10-5Pa)。 GB/T 13823.17-1996 振动与冲击传感器的校准方法 声灵敏度测试 GB/T13823.17-1996 标准下载解压密码：www.bzxz.net

GB/T13823.17--1996免费标准bzxz.net

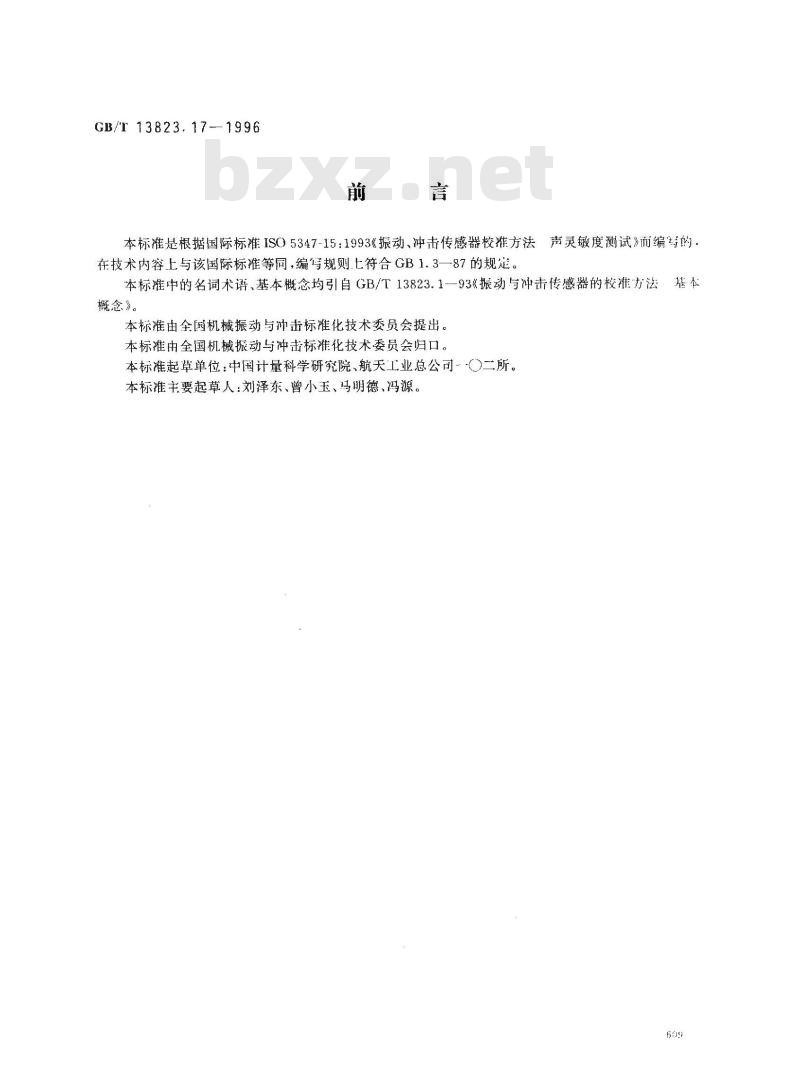

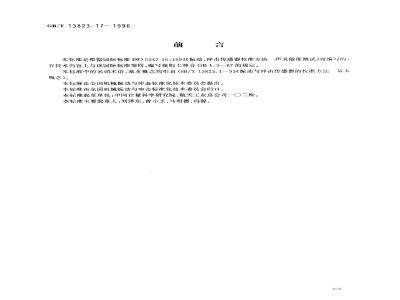

本标准是根据国际标准ISO5347-15：1993《振动、冲击传感器校准方法声灵敏度测试》而编等的。
在技术内容上与该国际标准等同，编凭规则.七符合GB1.3一87的规定。本标准中的名词术语、基本概念均引自GB/T13823.1--93《振动与冲击传感器的校雅方法概念》。
本标准由全国机械振动与冲击标准化技术委员会提出。本标准由全国机械振动与冲击标准化技术委员会归口。本标准起草单位：中国计量科学研究院、航天工业总公司--二所。本标准主要起草人：刘泽东、曾小玉、马明德，冯源。恭衣
GB/T13823.17--1996

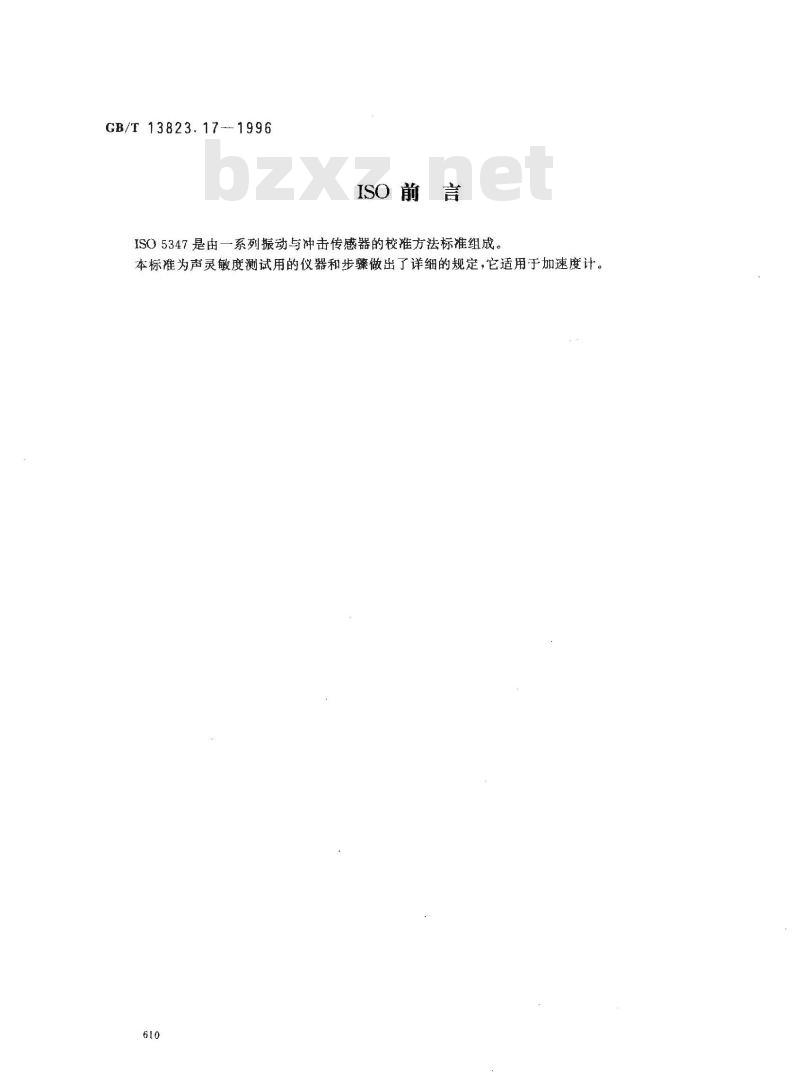

ISO前
ISO5347是由一系列振动与冲击传感器的校准方法标准组成。本标准为声灵敏度测试用的仪器和步骤做出了详细的规定，它适用于加速度计。610

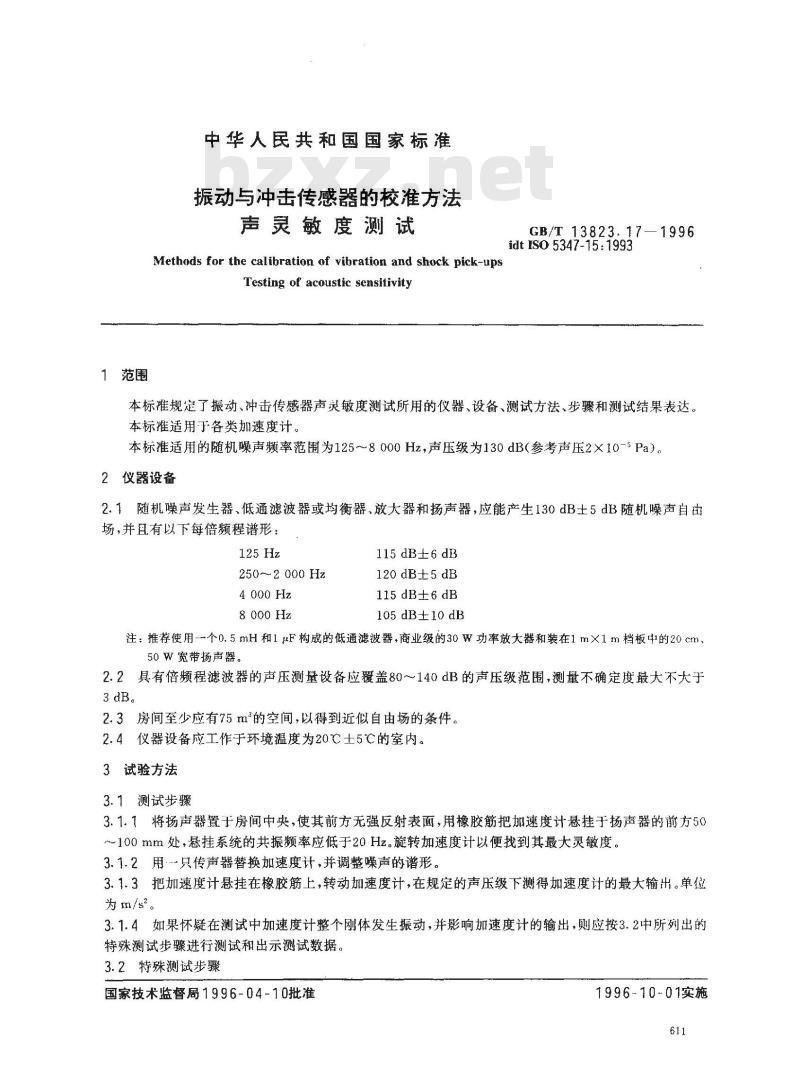

1范围
中华人民共和国国家标准
振动与冲击传感器的校准方法
声灵敏度测试
Methods for the calibration of vibration and shock pick-upsTesting of acoustic sensitivityGB/T 13823. 17
idt ISO 5347-15:1993
本标准规定了振动、冲击传感器声灵敏度测试所用的仪器、设备、测试方法、步骤和测试结果表达。本标准适用于各类加速度计。
本标准适用的随机噪声频率范围为125~～8000Hz，声压级为130dB（参考声压2×10-5Pa）。2仪器设备
2.1随机噪声发生器、低通滤波器或均衡器、放大器和扬声器，应能产生130dB士5dB随机噪声自由场，并且有以下每倍频程谱形：125Hz
250~~2 000 Hz
4 000 Hz
8000Hz
115 dB±6 dB
120 dB±:5 dB
115 dB±6 dB
105 dB±10 dB
注：推荐使用-一个0.5mH和1μF构成的低通滤波器，商业级的30W功率放大器和装在1m×1m档板中的20cm、50W宽带扬声器。
2.2具有倍频程滤波器的声压测量设备应覆盖80140dB的声压级范围，测量不确定度最大不大于3dB。
2.3房间至少应有75m的空间，以得到近似自由场的条件。2.4仪器设备应工作于环境温度为20℃士5℃的室内。3试验方法
3.1测试步骤
3.1.1将扬声器置于房间中央，使其前方无强反射表面，用橡胶筋把加速度计悬挂于扬声器的前方50～100mm处，悬挂系统的共振频率应低于20Hz。旋转加速度计以便找到其最大灵敏度。3.1.2用只传声器替换如速度计，并调整噪声的谱形。3.1.3把加速度计悬挂在橡胶筋上，转动加速度计，在规定的声压级下测得加速度计的最大输出。单位为m/s2。
3.1.4如果怀疑在测试中加速度计整个刚体发生振动，并影响加速度计的输出，则应按3.2中所列出的特殊测试步骤进行测试和出示测试数据。3.2特殊测试步骤
国家技术监督局1996-04-10批准1996-10-01实施
GB/T13823.17--1996

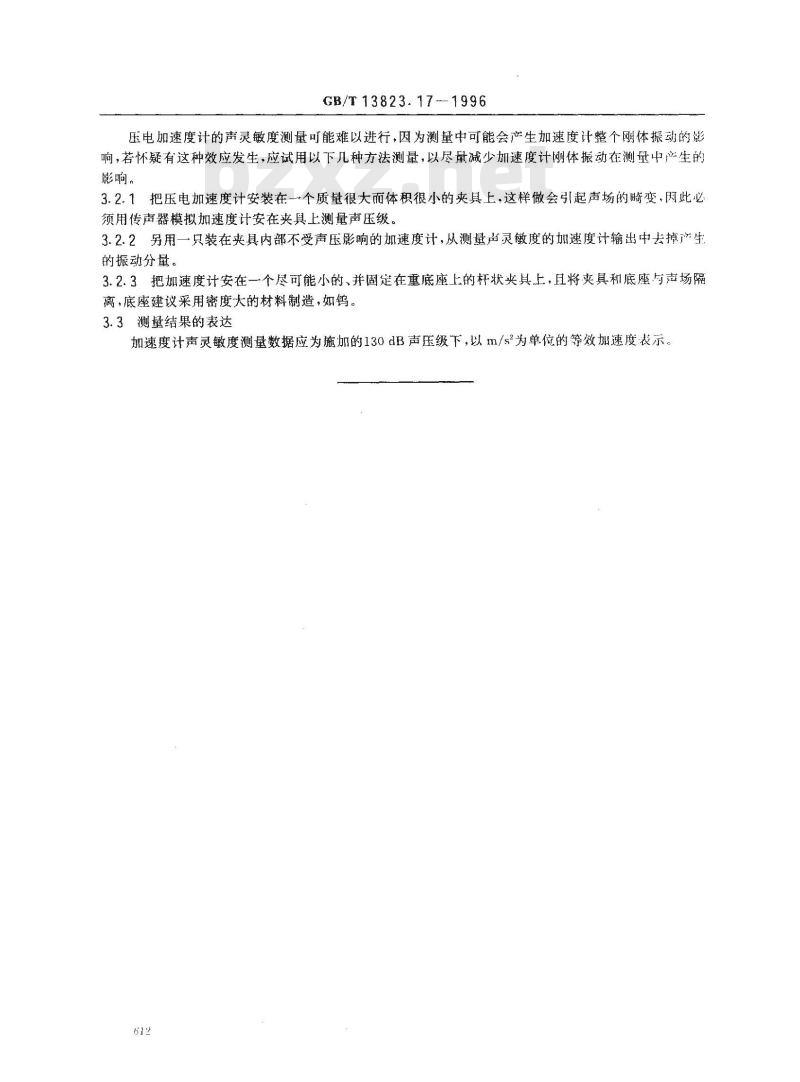

压电加速度计的声灵敏度测量可能难以进行，因为测量中可能会产生加速度计整个刚体振动的影响，若怀疑有这种效应发生，应试用以下几种方法测量，以尽量减少加速度计刚体握动在测量中产生的影响，
3.2.1把压电加速度计安装在一个质量很大而体积很小的夹具上，这样做会引起声场的畸变，因此必须用传声器模拟加速度计安在夹具上测量声压级。3.2.2另用一只装在夹具内部不受声压影响的加速度计，从测量声灵敏度的加速度计输出中去掉产生的振动分量。
3.2.3把加速度计安在一个尽可能小的、并固定在重底座上的杆状夹具上，且将夹具和底座与声场隔离，底座建议采用密度大的材料制造，如钨。3.3测量结果的表达
加速度计声灵敏度测量数据应为施加的130dB声压级下，以m/s2为单位的等效加速度表示。612
