GB/T 14155-1993塑料门软重物体撞击试验方法

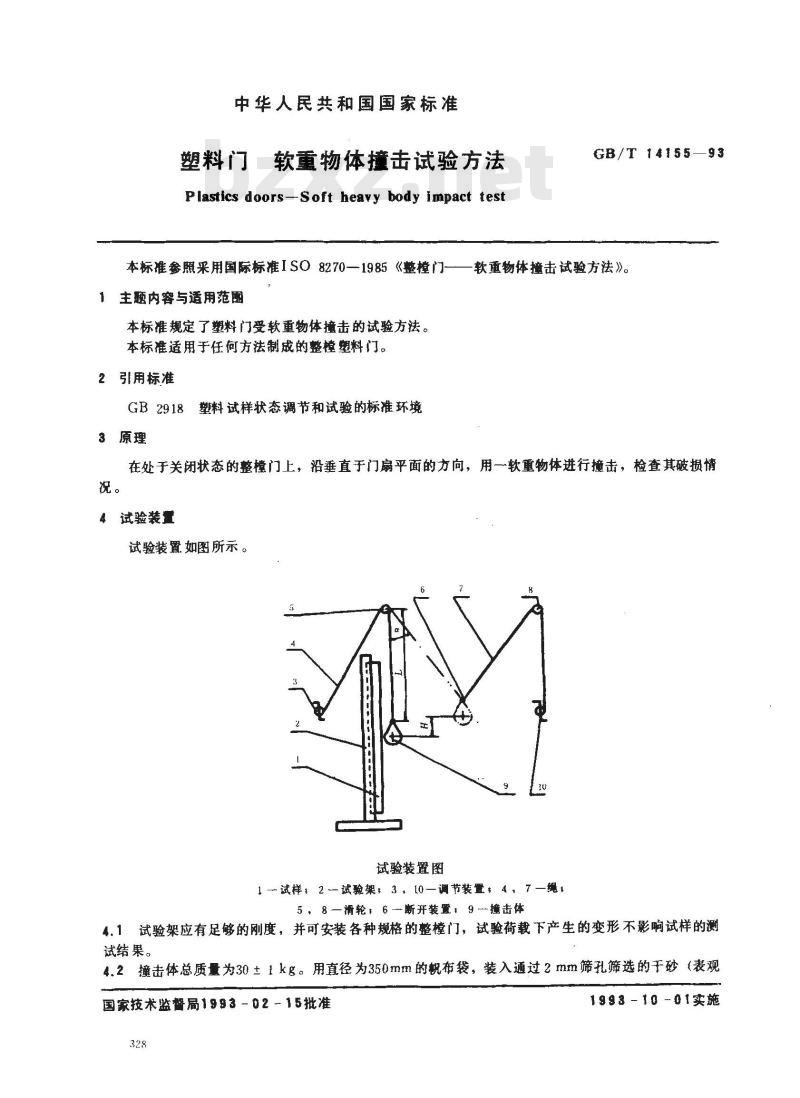

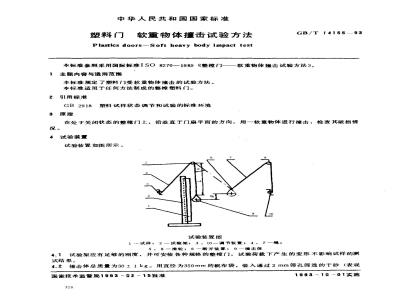

中华人民共和国国家标准
塑料门软重物体撞击试验方法
Plastics doors--Soft heavy body impact test本标准参照采用国际标准ISO8270—1985《整检门-1主题内容与适用范围
本标准规定了塑料门受软重物体撞击的试验方法。本标准适用于任何方法制成的整塑料门。2引用标准
GB2918塑料试样状态调节和试验的标准环境3原理
GB/T 14155-93
软重物体撞击试验方法》。
在处于关闭状态的整模门上，沿垂直于门扇平面的方向，用一软重物体进行撞击，检查其破损情况。
4试验装置
试验装置如图所示。
试验装置图
1 -试样，2试验架；3，[0—调节装置，4，7—绳,5，8一滑轮；6 -断开装置；9 -撞击体4.1试验架应有足够的刚度，并可安装各种规格的整槿门，试验荷载下产生的变形不影响试样的测试结果。
4.2撞击体总质量为30±1kg。用直径为350mm的布袋，装入通过2mm筛孔筛选的于砂（表观国家技术监督局1993-02-15批准328
1993-10-01实施
GB/T14155—93
密度约为1500kg/cm3）。
4.3绳、滑轮、调节装置、断开装置应使撞击体对整门撞击时无其他力的影响。5试样
试样为整模门。数量为3橙。
6试样状态调节及试验的标准环境试样应按GB 2918中规定的23±2℃、相对湿度为45%~55%的环境中进行状态调节及测试。状态调节时间大于24 h。
7试验程序
7.1试样牢固的安装在试验架上，安装后门扇应开关、转动正常。7.2关闭门扇。
7.3选择门扇的中心为撞击点，确定绳的长度。开视窗的门扇，选择薄弱处为撞击点。7.4按产品要求，确定撞击高度。据选定的撞击高度及绳长，调整门扇与撞击体的夹角。夹角由下式计算：a= arccos （1
式中：α-
门扇与撞击体夹角，应不大于65°H撞击高度，mm；
L-绳长，mm。
7.5启动断开装置，使撞击体沿垂直于门扇方向，自由撞击整门，防止回弹撞击。重复撞击三次。7.6观察整门每次撞击后的损坏情况。8试验结果
记录每次撞击后整樸门的损坏情况。9试验报告
试验报告应包括下列内容：
本标准编号；
门的主要材料、结构、形式、五金、安装方法等详细的说明；b.
撞击高度H；
试验结果；
试验中出现的任何损坏情况；
本试验方法未提及的可能影响试验结果的因素；试验日期及人员。
GB/T14155--93

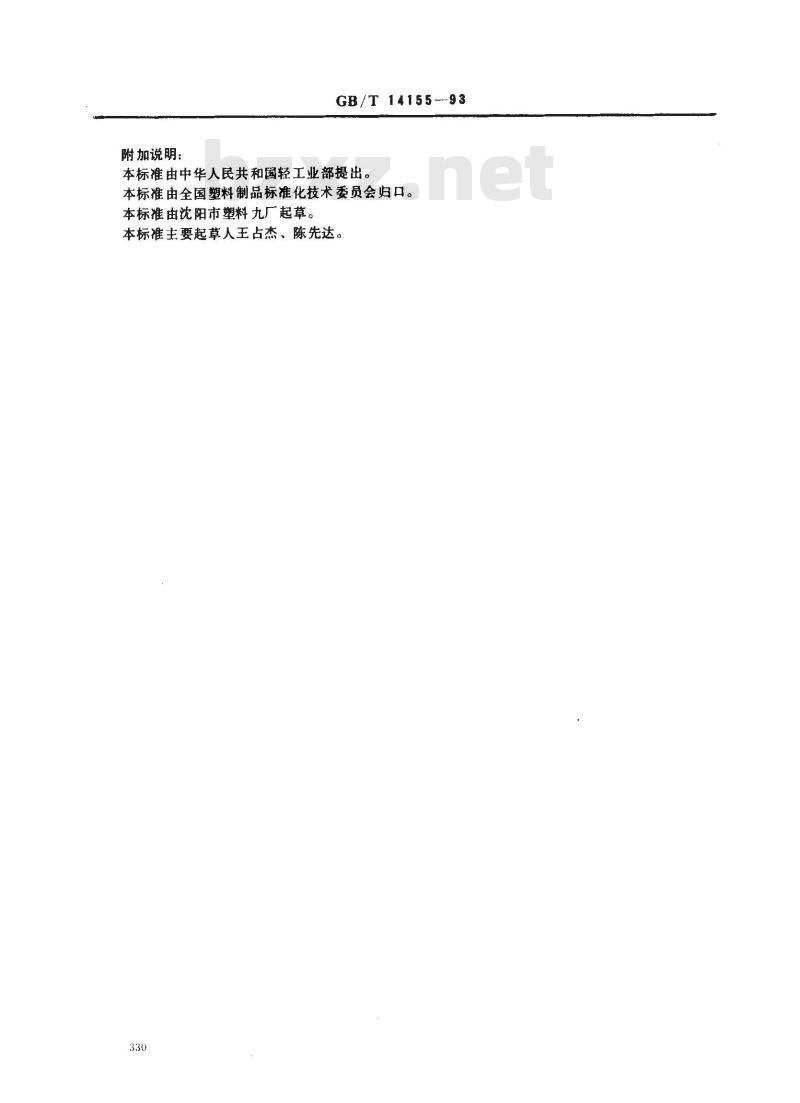

附加说明：
本标准由中华人民共和国轻工业部提出。本标准由全国塑料制品标准化技术委员会归口。本标准由沈阳市塑料九厂起草。本标准主要起草人王占杰、陈先达。330
