中华人民共和国国家标准
GB/T14180-1993
缠绕式垫片试验方法
国家技术监督局
1993—10—01
第1页
sinoaec.com
《缠绕式垫片试验方法》
资料编+
14180-1993

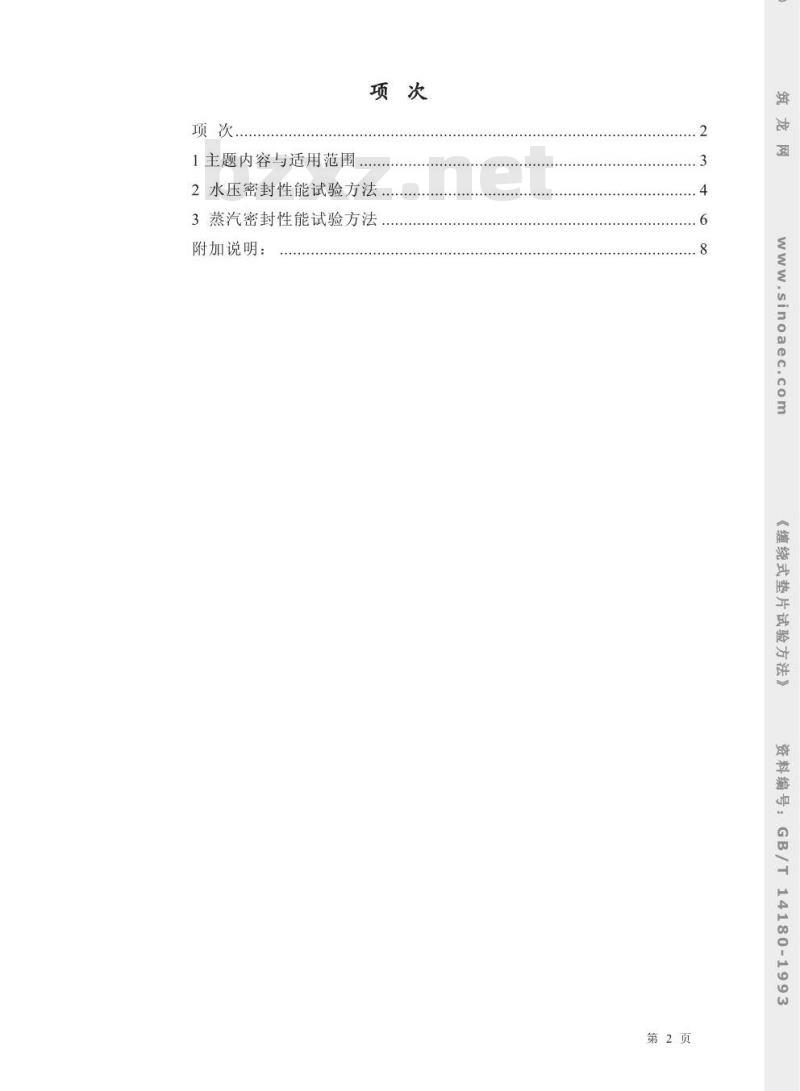

1主题内容与适用范围
2水压密封性能试验方法
3蒸汽密封性能试验方法..
附加说明：
直绕式垫片试验方
14180-1
第2页
1主题内容与适用范围bzxZ.net
本标准规定了缠绕式垫片水压及蒸汽密封性能试验的试验机，试样和试验步骤等。本标准适用于试验缠绕式垫片的水压密封性能和蒸汽密封性能sinoaec.
绕式垫片试验方没
14180-1993
第3页
2.1试验机
2水压密封性能试验方法
试验机由加载装置、法兰、水压负荷装置和相应的指示仪表组成（见图1）。2.1.1加载采用液压方式，也可采用螺栓连接，以提供足够的预紧比压并能保持试验所规定的时间。
2.1.2法兰用于安装式片，采用凸平面式法兰，密封面表面粗糙度为3.2材料为20号钢。
2.1.3水压负荷装置要保证供给规定的压力，并能使该压力保持规定的时间。2.1.4
压力表精度为1.5级。
2.2试样
试样的规格按表1规定。
2.3试验条件
试验条件按表1规定。
试样规格
公称压力PN
试验压力
公称压力
的1.3倍
试验水温」
保压时间
预紧比压
MPa(bar)
2.4试验步骤
2.4.1将试片放在洁净的下法兰面上，施加规定的预紧比压。170±1(700±10）
第4页
.sinoaec.con
【绕式垫片试验方法》
14180-1993

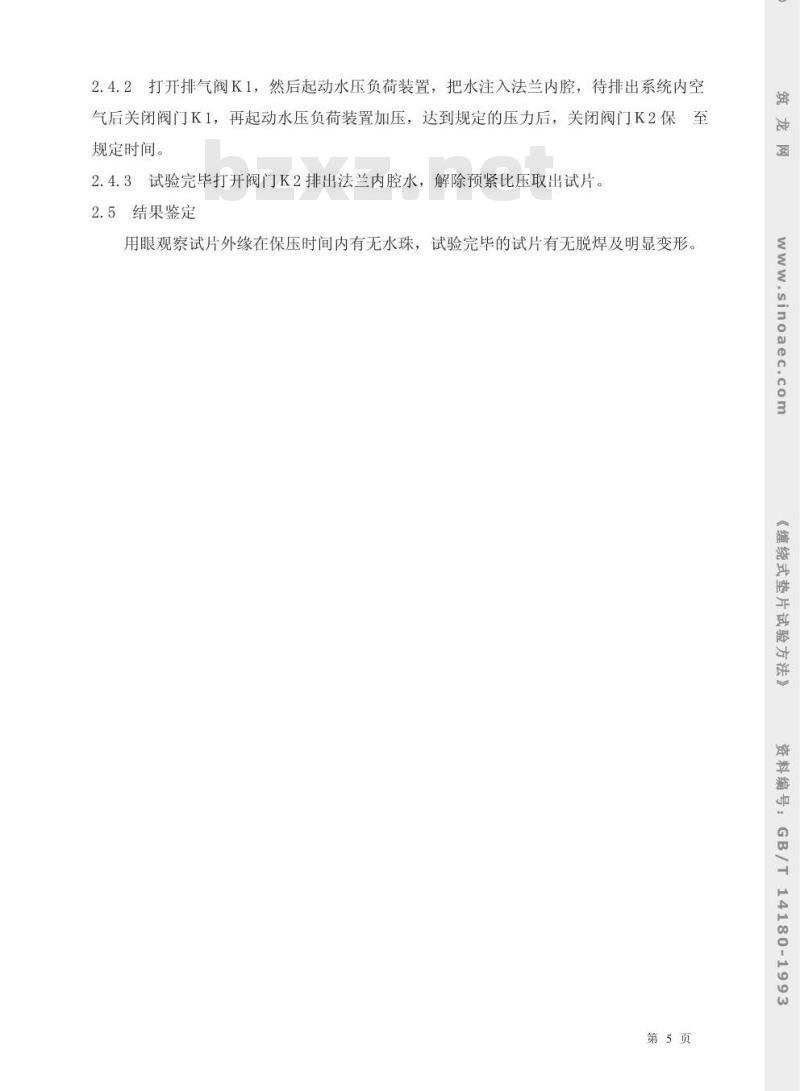

2.4.2打开排气阀K1，然后起动水压负荷装置，把水注入法兰内腔，待排出系统内空至
气后关闭阀门K1，再起动水压负荷装置加压，达到规定的压力后，关闭阀门K2保國
规定时间。
2.4.3试验完毕打开阀门K2排出法兰内腔水，解除预紧比压取出试片。2.5结果鉴定
inoaec.com
用眼观察试片外缘在保压时间内有无水珠，试验完毕的试片有无脱焊及明显变形。绕式垫片试验方法》
14180-1993
第5页
3.1试验机
3蒸汽密封性能试验方法
试验机由加载装置、高压釜、水压负荷装置等组成（见图2）。3.1.1加载装置采用液压装置或螺栓连接，要有足够的予紧比压将试片平稳的压紧在高压釜上，并能使该予紧比压保持规定的时间。3.1.2安装试片用高压釜采用凸平面式法兰密封面，表面粗糙度为3.2，材料为1Cr18Ni9Ti钢。
3.1.3水压负荷装置要保证供给足够的水和压力，并能保持规定的时间。蒸汽发生器要具有从常温开始在2h内产生规定的蒸汽、温度和压力的能力。3.1.4
3.2仪器
天平：感量为0.0001g。
玻璃容器：容积为1020mL。
3.3仪表
温度指示仪表，精度为1级。
3.3.2压力指示仪表，精度为1.5级。3.4试样
试样的规格按表2规定。
3.5试验条件
试验条件按表2规定。
试样规格
公称压力PN
试验压力
公称压力
的1.3倍
试验水温
3005201
保压时间
预紧比压
MPa(bar)
170±1.0(700±10)
第6页
inoaec.col
【绕式垫片试验方法》
14180-1993
注：聚四氟乙烯垫片的试验温度为200℃。3.6试验步骤
将试样及密封圈正确的放在洁净的高压釜密封面上，施加规定的预紧比压。3.6.2
起动水压负荷装置，将水注入高压釜内。起动蒸汽发生器装置开始升温，至达到规定的温度和压力并保持规定的时间。3.6.3
将玻璃容器注入一定冷水后用天平称量，记取读数G。3.6.5
水中。
待温度和压力达到规定值，将称量后的玻璃容器放入检漏管下，并将检漏管浸入3.6.6试验完毕将压力降至零，温度降至常温，然后取出玻璃容器用天平称量，记取读数G1。
3.7结果计算
试验结果按下式计算：
式中：ε——池漏速率（保留五位小数），g/s：G—试验前玻璃容器质量，g
G1一试验后玻璃容器质量，g；
t—保温保压时间，s。
第7页
绕式垫片试验方法》
14180-1993
附加说明：
本标准由国家建筑材料工业局提出。本标准由烟台石棉制品总厂、南京化工学院共同起草。.sinoaec.
本标准主要起草人胡增发、张建国、朱洪生、顾伯勒。绕式垫片试验方没
14180-1993
第8页
