中华人民共和国国家标准
充气稳压管总规范
Generic specification for gas-filled voltage stubilizing tubes（可供认证用）
1主题内容与适用范围
GB/T 14186 93
本规范规定了充气稳压管（以下简称稳压管）质量评楚程序，并给了电气参数、机械坏境和耐久性的试验方法和测试方法。
本规范适用于各种类型的稳压管。本规范由适用十某种类型的稳压管空白详细规范进一步补充，2总则
2.1优先顺序
不论什么理由引起的矛盾处理时各级规范(或文件)应按下述顺序执行。详细规范：
总规范；
基础规范；
中国电子元器件质址认证委员会有关文件；d.
其他引用文件。
2.2引用文件
GI3 191包装储运图示标志
GB787F
电子管管基尺寸，
GB 4597电子管名词术语
GB2421～2421电工电子产品本坏境试验规程GB 2987
GB 3100
GB 3188
电子管参数符号
国际单位制及其应用
电与管外形尺寸
GI34728.5电气图刃图形符号半导体管和电子管电子管极间电容测试方法
GB 7274
GB7408垦期编号
ZZR/01001中国中子元器件质量认证章程IEC410(SJ/29007）计数检查抽样方案和程序IFCQQC001002IEC电子元器件质量评定体系程序规则2.3单位、符号和名词术语
本规范所涉及的稳压管的单位、图形符号、文字符号和名词术语除应从2.2条所列的标准中选取外，还采用下述术语和定义。
a：充气稳压管：一种充气的冷阴极电晕放电管或辉光放电管，它有一个维持电压。该电压在稳压管的工作条件(如电流、温度和时间等)规定范围内变动时，允许微小变化。国家技术监督局1993-02-20批准1993-10-01实施
GB/T 14186—93
h，辉光稳压管(辉光放电管)利用辉光放电特性的一种低电流稳压管。c电晕稳压管(电晕放电管)利用电晕放电特性的一种高电压微电流稳压管。2.4标志
稳压管的详细规范应规定下列标志：2.4.1稳压管上和(或)也装上应有如下的标志：制造厂商标；
h．型号，
制造年月和(或)检验批次：
d合格标志或认证合格标志：
e.其他。
2.4.2包装箱上应标有符合GB191中有关的标志。对认证合格产品应打上认证标志。2.4.3稳玉管若采用了可能遗成危害的材料时，应按国家有关安全的要求注明。3质量评定程序
3.1初始制造除段
稳压管的初始制造阶段是阴锻和阳极表面预处理，装架，封口等工序。此阶段及其以后的工序禁止转包给其他制造厂
3.2结构类似的稳压管
具有共同性能的儿种管型同时或连续生产时，其共同性能可以从其中--种管型的产品中抽样检验，其结果可以代替其余管型的检验，可采纳的共何性能和有关的检验项目如下：a：外形尺寸；
h，引山端强度；
C环境试验。
3.3鉴定批准程序
3.3.1制造！应满足1ECQQC001002鉴定批准总的要求。3.3.2制造！应满足本规范3.1条制造的初始阶段要求。3.3.3按详细规范的要求提供三个连续批的逐批检验和一批调期检验的一致性捡验资料，样本应按1EC410(SJ/Z9007)的规定抽取。采用正常检查，但是当样本大小是合格判定数为零个不合格品数的那个样本大小时，应增如样本以满足合格判定数为1个不合格品数的样本大小。3.4鉴定批准的补充程序
当生产的批量低于280只时，应采用表1代替正常检查所要求的样本大小样本可以从-一个生产批中抽取，当不合格品数超过合格判定数而又低于不合格判定数时,应采用表1十所示的第次样本数。
批量大小
在280 以内
样本大小
注： 1)鉴定批准的批量数应不心于 2 只。93www.bzxz.net
CB/T14186
台髂判
本合格
判定数
3.5质量一致性检验（见IECQQC001002中第12章）第二次
样本数
样本总数
空白详细规范宽规定在每·-详细规范中包括的最低限度的检验规范表，规范表也可按逐批检验和周期检验的日的分组规定，为适用F不同的评定水半，空详细规范可以列成多个规范表。3.6小批量或站贵稳压管的抽样要求今碚判
不合格
判定数
当批量表明，在总的合格质盐水平（AQL)和检查水平半下，采用合格判定数为岑的抽样方案时：则根据总检查员的意见并经国家监督检查机构的批准，可选用下述任一方法代3.6.1100%检验
3.6.2征规定的AQ1.下取合格判定数为1的较大样本的抽样方案。3.6.3在给定的批盐和榜查水平下所确定的抽样方案，只能取合格判定数为1的邻近较大的AQL划祥方案。
3.6.4合格判定数为零的抽样方案。如果出现一个不合格品，则应选用下述程序之一：3.6.4.1按3.6.2给定的第1和第2样本数总和的数长抽取（即在相同的AQ1.下，取合格判定数为1的抽样方案的样木数），应检查第2样本数的样本。如果第2样本数中没有再出现不合格品，则该批可接收。
3.6.4.2在原有的检查条件下，如果前面的连续四批被接收.则该批必须保持到下批的检查结束为止。若对下一批样本的检查结果是可以接收，则这两批都应同时被接收。若对下一批样本的检查结果是不能接收.则该两批都应同时被拒收。在3.6.4.2条的情况下，如果两批都被拒收，而且在随后的四批全部顺利接收之前的某一批中又出现-个不合格品（按零个不合格品接收时）.那么此批立即拒收（不必等下一批的检查结果）。示例：
用·例说明3.6.4条的方案，
一批为400只的电子管，在AQL为1.0和检查水平为S4下进行抽样检查。否香轴样表，对批量为400只和检查水平为S-4时.要采用281～500只这一行，并给出样本数13只。此样本数13和AQL为1.指出的是无不合格品的接收判据。因此,若无不合格(在13只样本中)则400只全部接收。如果出现个不合格品,则在AQT.为1.这一栏沿箭头向下读出合格判定数为1这一栏，对应于合格判定数为1的样本数是50只。因而，检验要追加37只（50一13=37)稳压管。若不再出现不合格品，则400只全部接收。尽管第一次抽样检查失败，但仍从数量为400只的批中抽取50只样本，完成了检验，

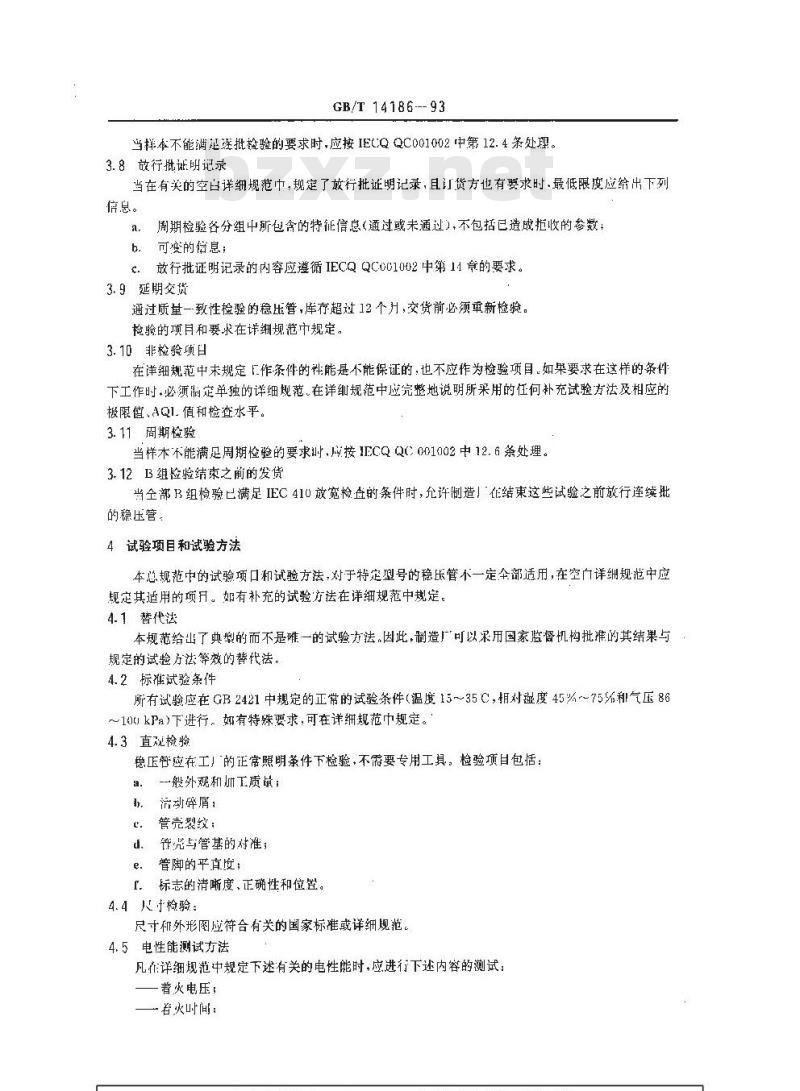

3.7不合格批的再次提交
GB/T14186---93
当排本不能满是逐批检验的要求时，应按IECQQC001002中第12.4条处理。3.8放行抵证明记录
当在有关的空白详细规范中，规定了放行批证明记录，且订货方也有要求时·最低限度应给出下列信息。
周期检验各分组中所包含的特征信息（通过或未通过），不包括已造成拒收的参数：a.
b.可变的倍息;
c.放行批证明记录的内容应遵循IECQQC001002中第14章的要求。3.9延期交货
通过质量一致性检验的稳压管，库存超过12个月，交货前必须重新检验。检验的项目和要求在详细规范中规定。3.10非检验项日
在详细规范中末规定上作条件的祥能是不能保证的，也不应作为检验项目。如果要求在这样的条件下工作时·必须润定单独的详细规范。在详纠规范中应完整地说明所采用的任何补充试验方法及相应的极限值、AQI.值和检查水平。
3.11周期检验
当样本不能满足周期检验的要求叫，应按1ECQQC001002中12.6条处理。3.12B组险验结束之前的发货
当全部B组检验已满足IEC410放究检查的条件时，允许制造！在结束这些试验之前放行连续批的稳压管，
4试验项目和试验方法
本总规范中的试验项口和试验方法，对于特定型号的稳管不一定全部适用，在空详细规范中应规定其适用的项月。如有补充的试验方法在详细规范中规定。4.1替代法
本规范给出了典型的而不是唯一的试验方法，因此，制造厂可以采用国家监督机构批准的其结果与规定的试验方法等效的替代法。4.2标准试验条件
所有试验应在GB2421中规定的正常的试验条件（温度15～35C，相对湿度45%~755和气压86～10 kPa)下进行。如有特殊要求,可在详细规范中规定。4.3直现检验
稳压哲应在工」的正常照明条件下检验，不需要专用工具。检验项目包括：a.
-般外观和灿工质最；
，流动碎屑，
管壳裂纹：
铁完与管基的对准；
管脚的平直度;
标志的清晰度、正确性和位置。4.4尺+检验；
尺寸和外形图应符合有关的国家标准或详细规范。4.5电性能测试方法
凡在详细规池中规定下述有关的电性能时，应进行下述内容的测试：着火电压，
蓉火时间：
暗室着火电压：
稳定电压：
稳定电压差；
最小稳定电流；
最大稳定电流；
阳极电阻：
阳极阻抗：
电极漏电流；
T作稳定性；
漂移率；
电压跳变：
驰张娠荡
稳定电压温度系数；
稳定电压重复性：
一振动噪声电压：
敲击噪声电压：
4.6机械试验和试验方法
管基和引出帽粘接强度：
4. 6. 1目的
GB/T 14186—93
确定粘接到管壳上管基和引出的粘接质量。4. 6.2程序
将稳压管浸人 50~55 ℃:的水中,至少浸 18 h,浸后，电子管在室温下冷却，不超过1h。然后逐渐加上表2规定的扭力短时.其粘接处不应松动。表2
管基或引出幅直径,mm
小于 16. 5 的管基
$16. 5~±40 的管基
大于科0的管基
小于$12的引出惜
2和大于12的引出帽
4.7环境试验和试验存法
扭力矩.Vm
除非另有规定，下述的环境试验应与GB2423规定的方法·致。对于某些特定类型的稳压管所需进行的环境试验项口由其详细规范确定，在环境试验后，应按详细规范的规定捡验电参数。4.7.1低温
稳压管应经受GB2423.1中Aa列出的某一温度的试验。其试验温度推荐为一55士3℃，时间2h。4. 7.2高温
稳压管应经受GB2423.2中Ba列出的某一温度的试验。其试验温度推荐为85士2C，时间2h。4.7.3恒定湿热
稳压管应经受GB2423.3中Ca的试验。其试验持续时间推荐为48 h。4.7.4温度变化
GB/T1418693
稳压管应经受GB2423.22中Nc的试验。4.7.5狼断
稳压管应经受GB2423.5中Ea所选定的波形以及加速度和持续时间组合值的试验，加速度、持续时间和波形在详细现范中规定
4.7.6振动（扫频）
稳压管应该经受GB2423.10中Fc试验，加速度（或位移振蝠）、报动方向和持续时间在详细规范中规定。
4.7.7低气冻
稳压管应经受GB2423.21中M试验，气压和持续时间应在详细规范中规定，4.7.8百焊生
稳压管应经受GB2423.28中T试验，用烙铁或焊槽的方法，4.7.9引出端强度
稳压管应经受GB2423.29中U的一或多种方法(Ua、Ub,Uc和Ud)的试验4.8耐久性试验
4.8.1非工作耐久性（存放期）
在详细规范中若没有规定存放期，稳压管最少应经受72h的存放。此试验应在完成老炼后开始。存放期间，稳压管不加电压。
4.8.2T.作耐久性
稳压管工作的耐久性应按详细规范的规定进行。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由宜昌电子管厂负责起草本标准主要起草人王志武、童锦林、周云俪、雍靖选、孙立新等。
