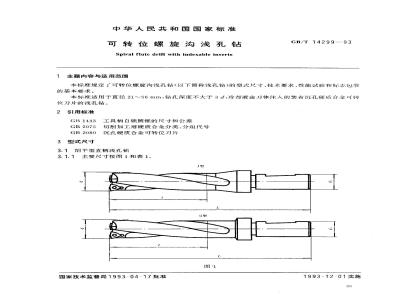

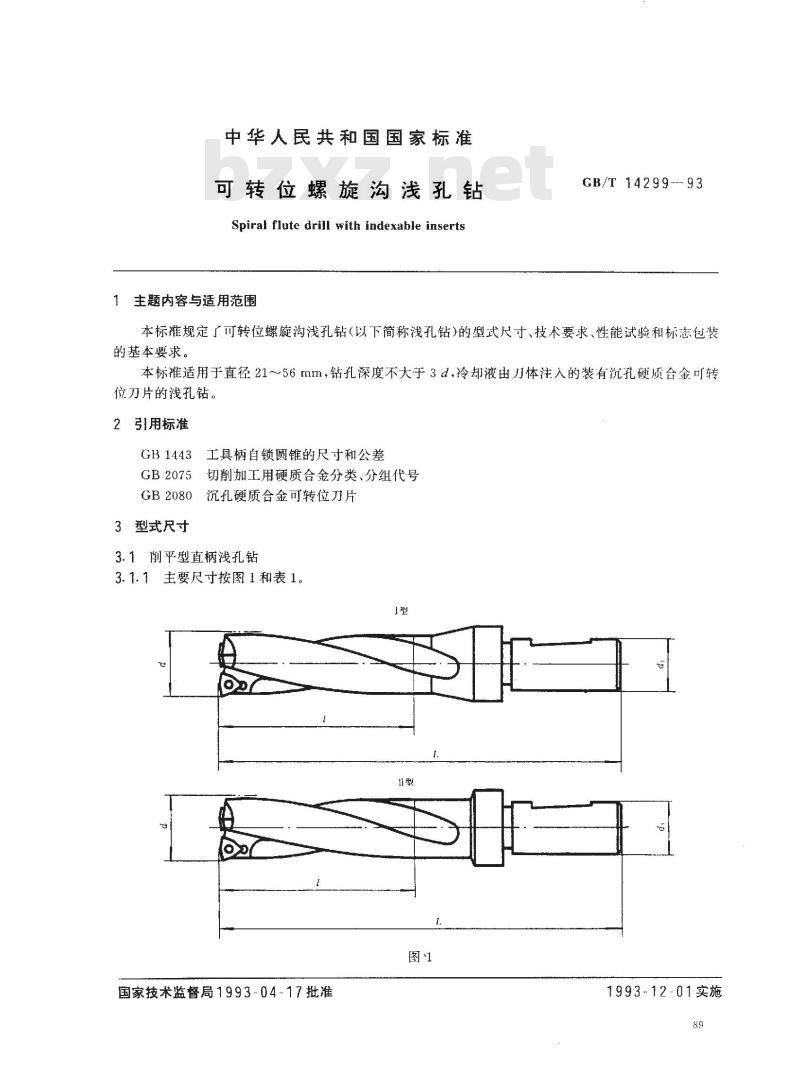

中华人民共和国国家标准
可转位螺旋沟浅孔钻
Spiral flute drill with indexable inserts主题内容与适用范围
GB/T14299-93
本标准规定了可转位螺旋沟浅孔钻（以下简称浅孔钻)的型式尺寸、技术要求、性能试验和标志包装的基本要求。
本标准适用于直径21~56mm，钻孔深度不大于3d，冷却液由刀体注入的装有沉孔硬质合金可转位刀片的浅孔钻。
2引用标准
GB1443工具柄自锁圆锥的尺寸和公差GB2075切削加工用硬质合金分类、分组代号GB2080沉孔硬质合金可转位刀片3型式尺寸
3.1削平型直柄浅孔钻
3.1.1主要尺寸按图1和表1。
国家技术监督局1993-04-17批准1993-12-01实施
基本尺
极限偏差
.0.260
GB/T 14299---93
基本尺寸
注：冷却液进、出孔的位置与尺寸由制造厂自行设计。39bZxz.net
极限偏差
3.1.2柄部的型式尺寸按附录A（补充件），与柄部配合孔的型式尺寸按附录B（补充件）。3.1.3标记示例如下：
外径d=40 mm的1型直柄浅孔钻为：直柄浅孔钻d401GB/T14299

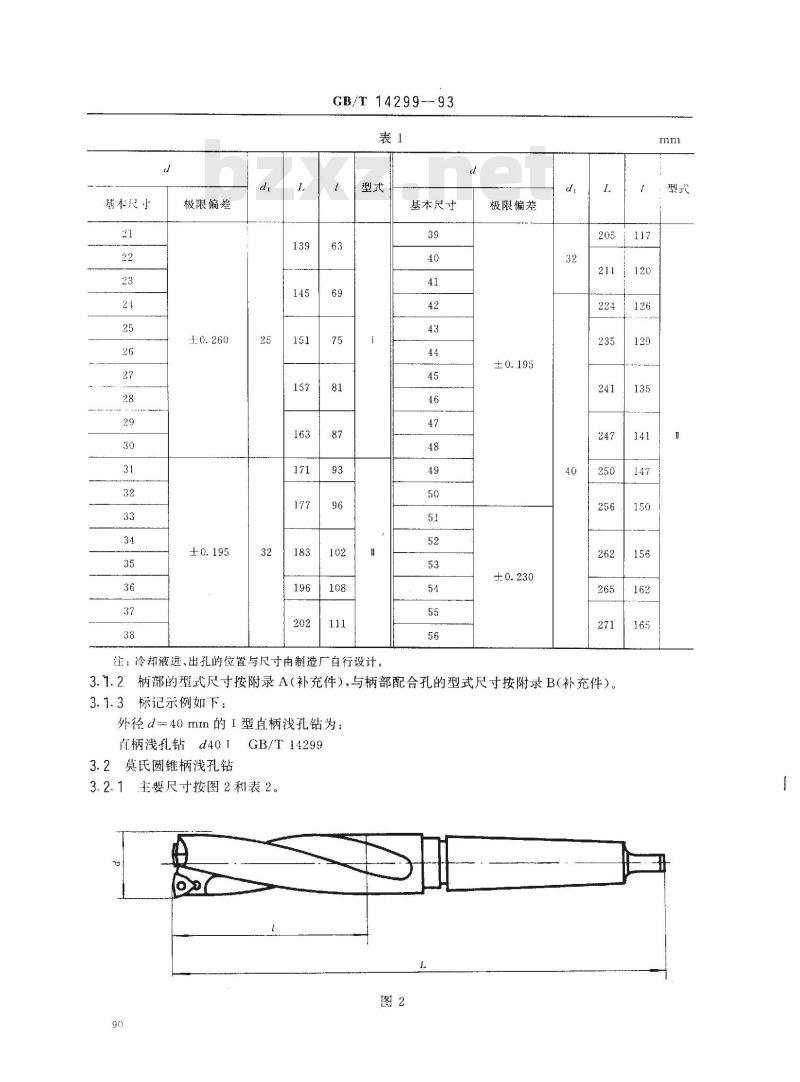

3.2莫氏圆锥柄浅孔钻
3.2.1主要尺寸按图2利表2。
基本尺寸
极限偏差
GB/T 14299---93
圆锥号

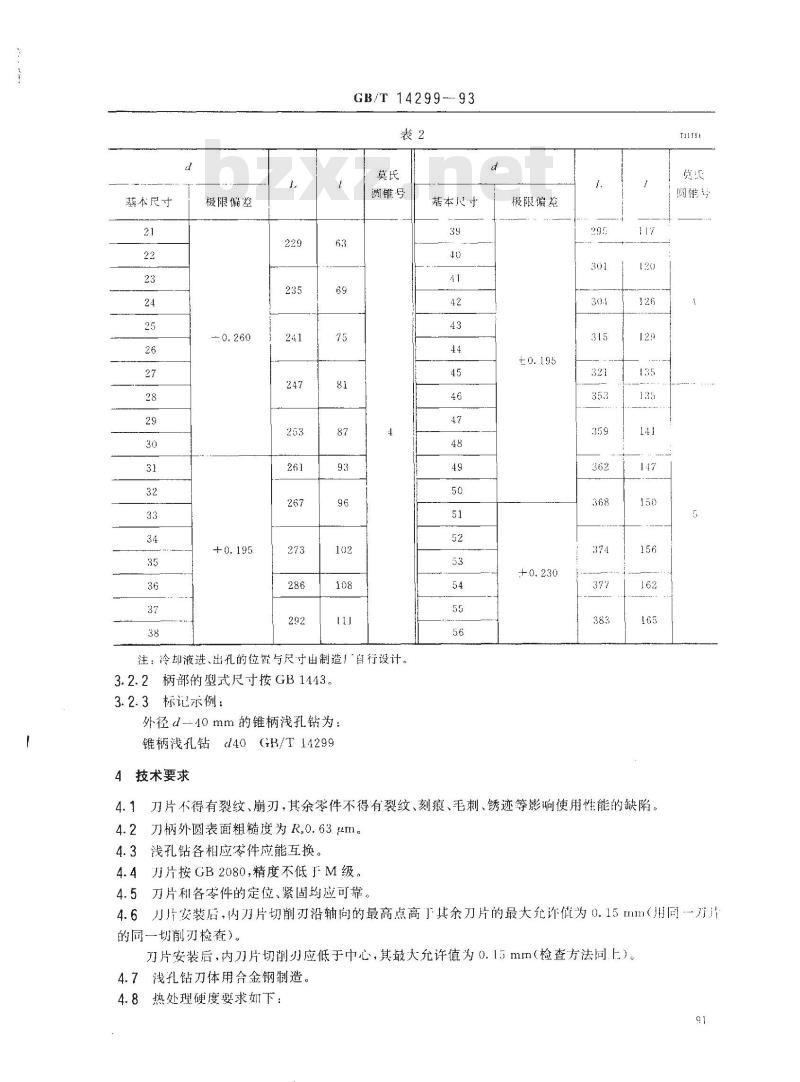

注：冷却液进、出孔的位置与尺寸由制造厂自行设计。3.2.2柄部的型式尺寸按GB1443。3.2.3标记示例：
外径d--40mm的锥柄浅孔钻为：
锥柄浅孔钻d40GB/T14299
4技术要求
基本尺寸
极限偏花
4.1刀片不得有裂纹、崩刃，其余零件不得有裂纹、刻痕、毛刺、锈迹等影响使用性能的缺陷。4.2刀柄外圆表面粗糙度为R0.63um。4.3浅孔钻各相应零件应能互换。4.4刀片按GB2080，精度不低于M级。4.5刀片利各零件的定位、紧固均应可靠。氏
圆锥号
4.6刀片安装店，内刀片切削刃沿轴向的最高点高丁其余刀片的最大允许值为0.15mm（用同刀的同一切削刃检查）。
刀片安装后，内刀片切削刃应低于中心，其最大允许值为0.15mm（检查方法间上）。4.7浅孔钻刀体用合金钢制造。
4.8热处理硬度要求如下：
GB/T 14299--
浅孔钻刀体头部！长度内及力柄的硬度均不低于HRC40。爽紧元件硬度不低于HRC40。
定位元件硬度不低下IIRC50。

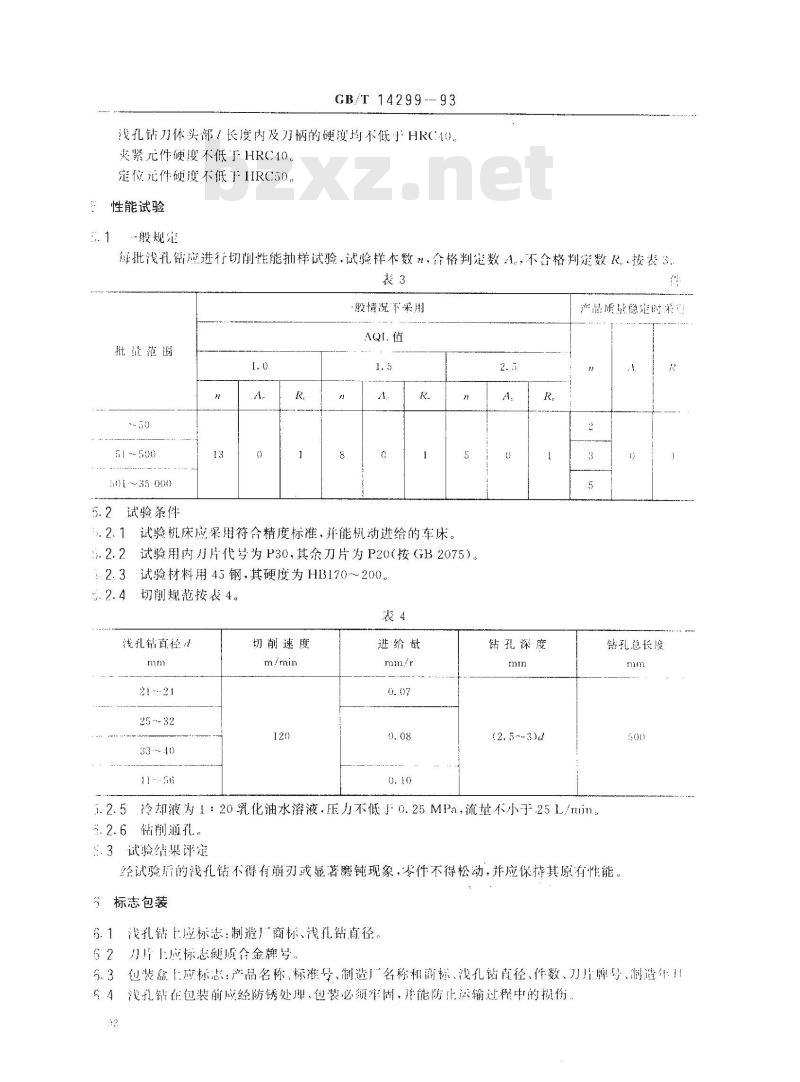

性能试验
般规定
每批浅孔钻应进行切削性能抽样试验，试验样木数，合格判定数，不含格判定数·按表3.表3
般情况下采用
批量范围
51~~500
501～~35 000
5.2试验条件
.2.1试验机床应采用符合精度标准，并能机动进给的车床。试验用内刀片代号为P30，其余刀片为P20（按GB2075）2.2
试验材料用45钢，其硬度为HB170200。.2.3
切測规范按表4。
浅孔钻直径工
切削速度
避给計
钻孔深度
(2.5~~3)d
产品质量稳定时采
钻孔总长度
5.2.5冷却液为1：20乳化油水溶液，E力不低手0.25MPa，流量不小.25L/min：5.2.6钻削通孔，
3.3试验结果评定
经试验后的浅孔钻不得有崩刃或显著磨钝现象，零件不得松动，并应保持其原有性能标志包装
6.1浅孔钻上应标志：制造厂商标、浅孔钻直径。62月片上应标志质合金牌号：
5.3包装盒1应标志：产品名称、标准号、制造厂名称和商标、浅孔钻南径、件数、刀片牌号、制造年）6A浅孔销在包装前应经防锈处理，包装必颖牢固，并能防止法输过程中的损伤2
GB/T14299-93

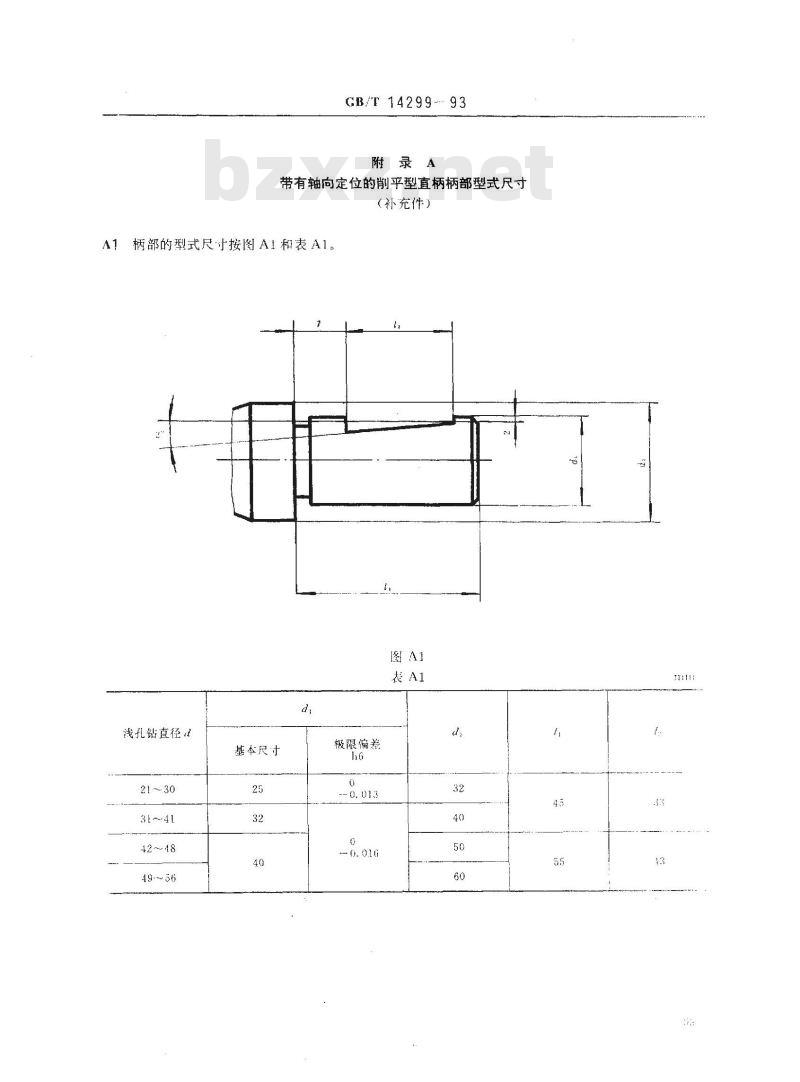

附录A
带有轴向定位的削平型直柄柄部型式尺寸（补充作）
A1柄部的型式尺寸按图A1和表A1。图A1
浅孔钻直径程
42~~48
基本尺寸
极限偏差
GB/T14299—93
附录B
与柄部配合孔的型式尺寸
（补充件）
B1与柄部配合孔的型式尺寸按图B1和表B1。图B1
浅孔钻直径d
21～30
31～~41
42～56
基本尺
极限偏差
参考尺寸
附加说明：
GB/T14299—93
本标准由中华人民共和国机械电子工业部提出。本标准出全国刀具标准化技术委员会归口。本标准由太原工具」、成都工具研究所负责起草。本标准主要起草人马锡昭、胡志东、朱绍英，
