GB/T 14328.1-1993
基本信息
标准号： GB/T 14328.1-1993
中文名称：直柄粗加工立铣刀 型式与尺寸
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1993-04-17
实施日期：1993-01-02
作废日期：2009-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：48408
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.20铣刀
中标分类号：机械>>工艺装备>>J41刀具
出版信息
出版社：中国标准出版社
页数：2页
标准价格：12.0 元
出版日期：1993-01-02
相关单位信息
首发日期：1993-04-17
复审日期：2004-10-14
起草单位：机电部成都工具研究所
归口单位：全国刀具标准化技术委员会
发布部门：中国机械工业联合会
主管部门：中国机械工业联合会
标准简介
GB/T 14328.1-1993 直柄粗加工立铣刀 型式与尺寸 GB/T14328.1-1993 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

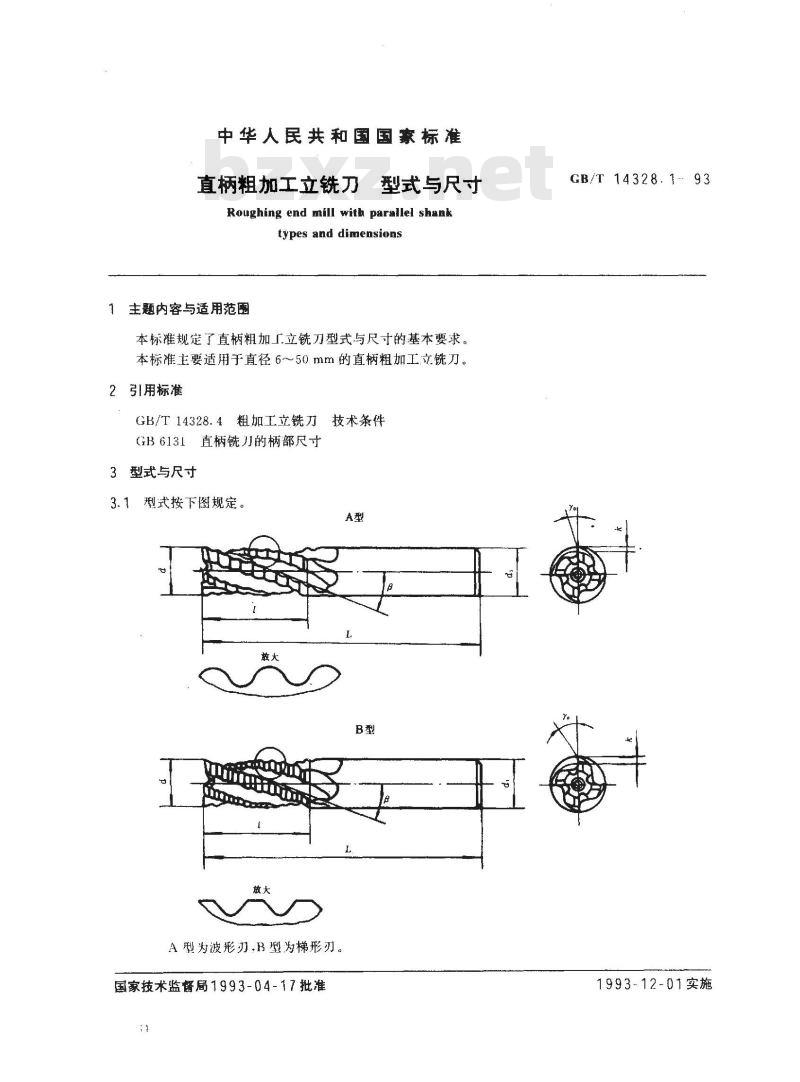

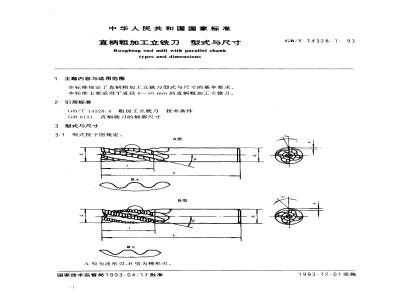

中华人民共和国国家标准
直柄粗加工立铣刀
型式与尺寸
Roughing end mill with parallel shanktypes and dimensions
主题内容与适用范围
本标准规定了直柄粗加工立铣刀型式与尺寸的基本要求。本标准主要适用于直径6～50mm的直柄粗加工立铣刀。引用标准
GB/T14328.4粗加工立铣刀技术条件GB6131直柄铣刀的柄部尺寸
3型式与尺寸
3.1型式按下图规定。
A型为波形刃,B型为梯形刃。
国家技术监督局1993-04-17批准A型
GB/T 14328.1-- 93
1993-12-01实施

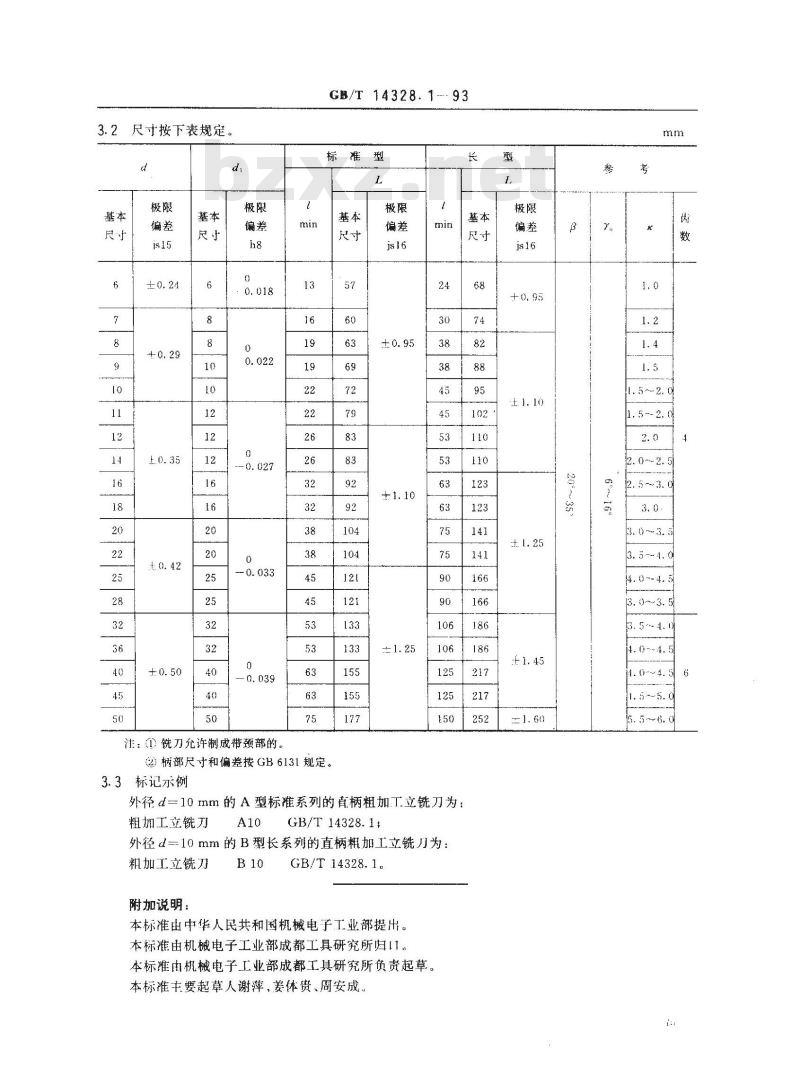

3.2尺寸按下表规定。
注：（）铣刀允许制成带颈部的。min
GB/T 14328.1---93
标准型
）柄部尺寸和偏差按GB6131规定。3.3标记示例
外径d=10mm的A型标准系列的直柄粗加T立铣刀为：粗加工立铣刀
GB/T 14328.1:
外径d=10mm的B型长系列的直柄粗加工立铣刀为：粗加工立铣刀免费标准bzxz.net
附加说明：
GB/T 14328.1。
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部成都工具研究所归[1。本标准由机械电子工业部成都工具研究所负责起草本标准主要起草人谢萍，姜体贵、周安成。型
2. 5 ~3. 0
3.0～3.5
4:0-~4.5 6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
