本标准规定了合成短纤维卷曲性能的试验方法。本标准适用于聚酯(涤纶)、聚酰胺(锦纶)、聚丙烯腈(腈纶)、聚丙烯(丙纶)、聚乙烯醇缩甲醛(维纶)等合成短纤维卷曲性能的测定。 GB/T 14338-1993 合成短纤维卷曲性能试验方法 GB/T14338-1993 标准下载解压密码：www.bzxz.net

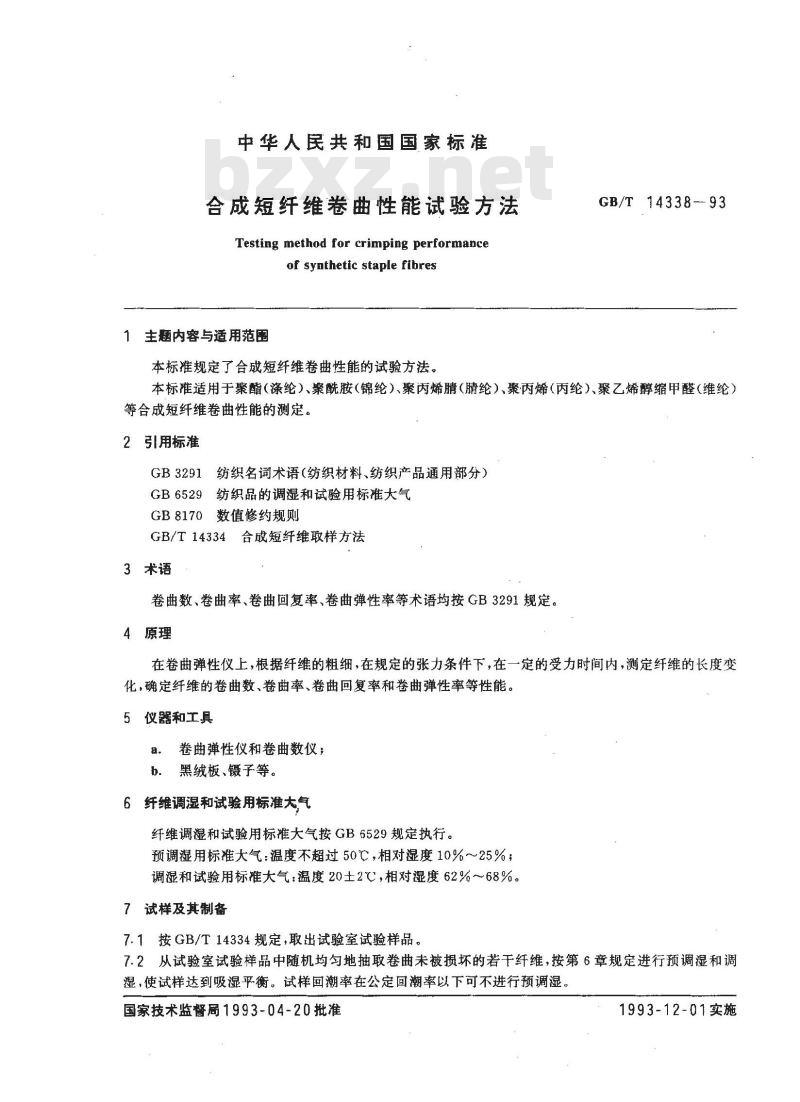

中华人民共和国国家标准
合成短纤维卷曲性能试验方法
Testing method for crimping performanceof synthetic staple fibres
1主题内容与适用范围
本标推规定了合成短纤维卷曲性能的试验方法。GB/T 14338-93
本标准适用于酯（涤纶）、聚酰胺（锦纶）、聚丙烯腈（腈纶）、聚丙烯（丙纶）、聚乙烯醇缩甲醛（维纶）等合成短纤维卷曲性能的测定。2引用标准
GB3291纺织名词术语（纺织材料、纺织产品通用部分）纺织品的调湿和试验用标准大气GB6529
GB8170数值修约规则
GB/T14334合成短纤维取样方法
3术语
卷曲数、卷曲率、卷曲回复率、卷曲弹性率等术语均按GB3291规定。4原理
在卷曲弹性仪上，根据纤维的粗细，在规定的张力条件下，在一定的受力时间内，测定纤维的长度变化，确定纤维的卷曲数、卷曲率、卷曲回复率和卷曲弹性率等性能。5仪器和工具
卷曲弹性仪和卷曲数仪；
b．黑绒板、镊子等。
6纤维调湿和试验用标准大气
纤维调湿和试验用标准大气按GB6529规定执行。预调湿用标准大气：温度不超过50℃，相对湿度10%～25%；调湿和试验用标准大气：温度20土2℃，相对湿度62%～68%。7试样及其制备
7.1按GB/T14334规定，取出试验室试验样品，7.2从试验室试验样品中随机均匀地抽取卷曲未被损坏的若干纤维，按第6章规定进行预调湿和调湿，使试样达到吸湿平衡。试样回潮率在公定回潮率以下可不进行预调湿。国家技术监督局1993-04-20批准1993-12-01实施

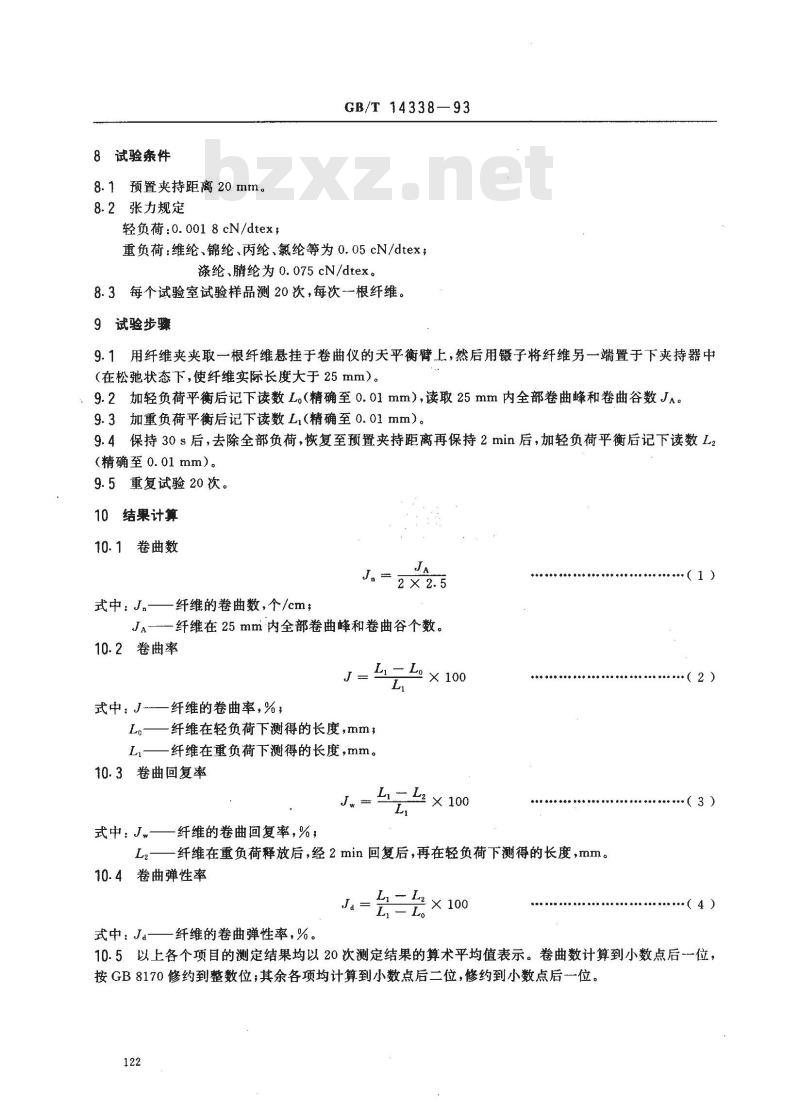

8试验条件
8.1预置夹持距离20mm。
8.2张力规定
轻负荷：0.0018cN/dtex，
GB/T14338—93
重负荷：维纶、锦纶、丙纶、氯纶等为0.05cN/dtex；涤纶、腈纶为0.075cN/dtex。
8.3每个试验室试验样品测20次，每次一根纤维。9试验步骤
9.1用纤维夹夹取一根纤维悬挂于卷曲仪的天平衡臂上，然后用镊子将纤维另一端置于下夹持器中（在松弛状态下，使纤维实际长度大于25 mm）：9.2加轻负荷平衡后记下读数L（精确至0.01mm），读取25mm内全部卷曲峰和卷曲谷数JA。9.3加重负荷平衡后记下读数L（精确至0.01mm）。9.4保持30s后，去除全部负荷，恢复至预置夹持距离再保持2min后，加轻负荷平衡后记下读数L2(精确至0.01 mm）。
9.5重复试验20次。
10结果计算
10.1卷曲数
式中：J。一纤维的卷曲数，个/cm；JA-
-纤维在25mm内全部卷曲蜂和卷曲谷个数。10.2卷曲率
式中：J—纤维的卷曲率，%;
L。—纤维在轻负荷下测得的长度，mm，Li—纤维在重负荷下测得的长度，mm。10.3卷曲回复率
式中：J——纤维的卷曲回复率，%，La免费标准下载网bzxz
-纤维在重负荷释放后，经2min回复后，再在轻负荷下测得的长度，mm。10.4卷曲弹性率
式中：Ja-
纤维的卷曲弹性率，%
L, L2
× 100
L, — L。
：（4）
10.5以上各个项目的测定结果均以20次测定结果的算术平均值表示。卷曲数计算到小数点后一位，按GB8170修约到整数位；其余各项均计算到小数点后二位，修约到小数点后位。122
GB/T14338—93

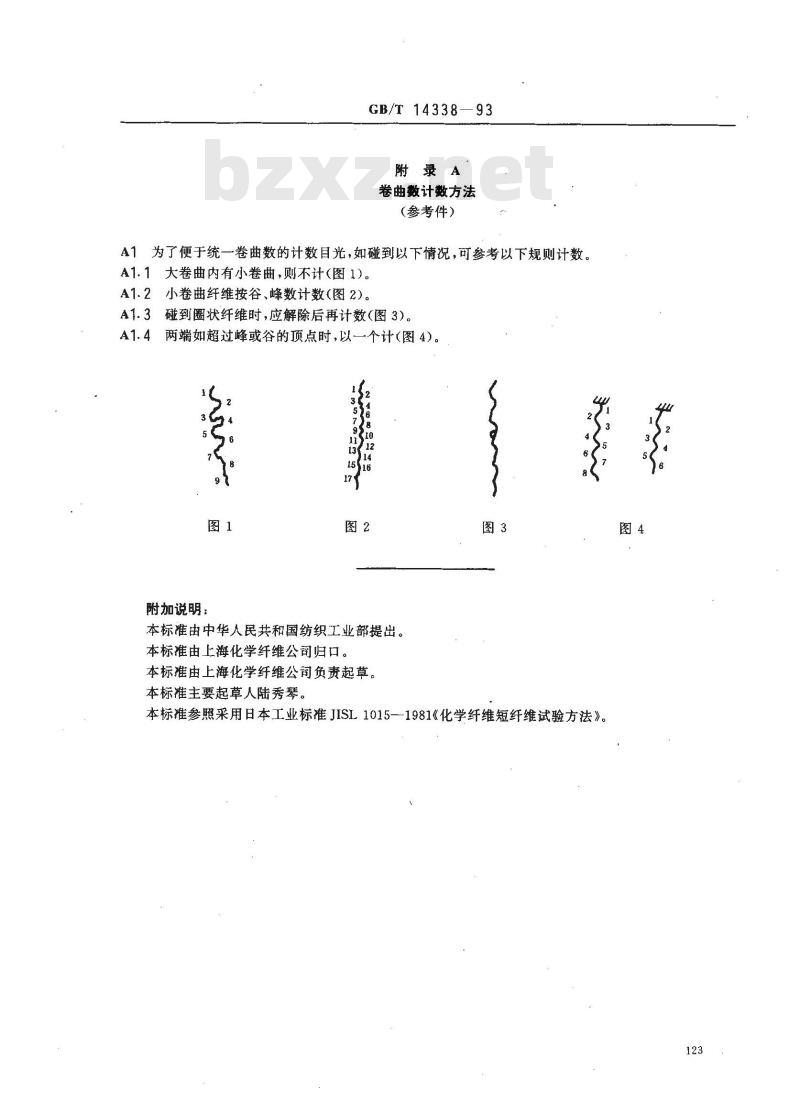

附录A
卷曲数计数方法
(参考件）
A1为了便于统一卷曲数的计数目光，如碰到以下情况，可参考以下规则计数。A1.1大卷曲内有小卷曲,则不计(图 1)。A1.2小卷曲纤维按谷、峰数计数（图2）。A1.3碰到圈状纤维时，应解除后再计数（图3)。A1.4两端如超过峰或谷的顶点时，以一个计（图4)。ts
附加说明：
本标准由中华人民共和国纺织工业部提出。本标准由上海化学纤维公司归口。本标准由上海化学纤维公司负责起草。本标准主要起草人陆秀琴。
本标准参照采用日本工业标准JISL1015--1981《化学纤维短纤维试验方法》。图4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
