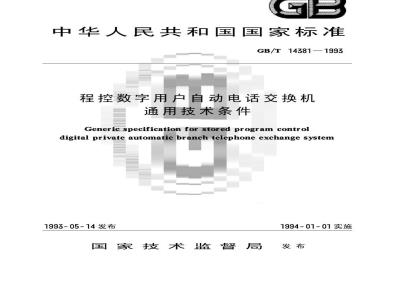

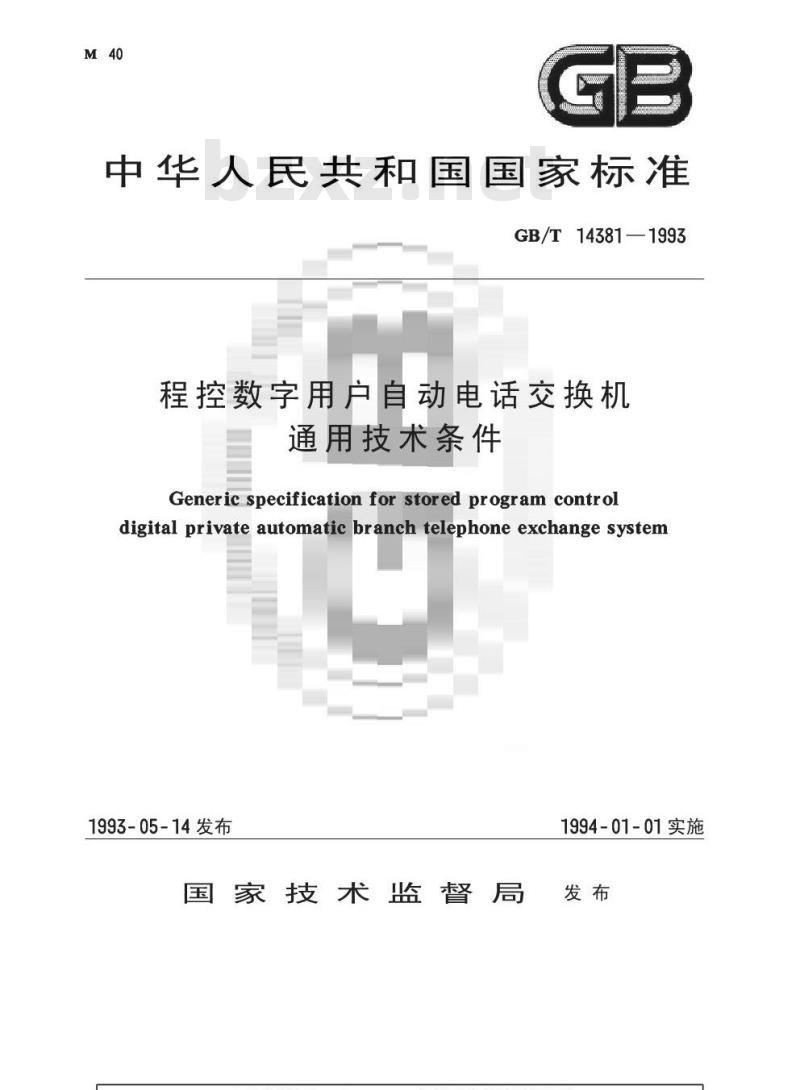

中华人民共和国国家标准
GB/T14381—1993
程控数字用户自动电话交换机
通用技术条件
Genericspecificationforstored programcontroldigital private automatic branch telephone exchange system1993-05-14发布
国家技术监督局
1994-01-01实施
中华人民共和国国家标准
程控数字用户自动电话交换机通用技术条件Generic specification for stored program controldigital private automatic branch telephone exchange systemGB/T14381—1993
本标准参照采用国际电报电话咨询委员会（CCITT）G.712，G.732，K.20，Q.504，Q.507，Q.514，Q.517和Q551～Q554建议中的有关要求。1主题内容与适用范围
1.1主题内容
本标准规定了程控数字用户自动电话交换机的技术条件，主要内容包括：术语，产品分类，技术要求，试验方法，检验规则，标志，包装，运输，存等1.2适用范围
1.2.1本标准适用于程控数字用户自动电话交换机（以下简称用户交换机），这种用户交换机可以供机关、学校、部队、医院和工矿企业等单位作为内部通信使用并配有中继设备，能与公用网自动、磁石、共电等市话端局连接，实现与公用网用户的通信，是本地网的末端通信设备。增加必要的选用设备后，还能具有旅馆/饭店、数据交换等性能。1.2.2本标准是用户交换机的通用技术条件。具体产品标准的内容根据产品的不同容量、使用对象和环境，应满足本标准相应条文的要求。2引用标准
GB3377电话自动交换网多频记发器信号方式GB3378
电话自动交换网用户信号方式
GB3379
GB3380
电话自动交换网局间直流信号方式电话自动交换网铃流和信号音
通信设备产品包装通用技术条件GB3873
GB 3971. 1
GB 4798.1
GB4943
GB5443
GB5444
GB6878
GB7611
GB12048
国家通信网自动电话编号
电话自动交换网局间中继数字型线路信号方式电话自动交换网多频记发器信号技术指标测试方法电工电子产品应用环境条件贮存电工电子产品应用环境条件，运输信息技术设备(包括电气事务设备)的安全电话自动交换网铃流和信号音技术指标测试方法电话自动交换网用户信号技术指标测试方法纵横制市内电话交换机技术要求和测试方法脉冲编码调制通信系统网络数字接口参数数字网内时钟和同步设备的进网要求国家技术监督局1993-05-14批准1994-01-01实施
3术语
GB/T14381—1993
3.1经话务台转入方式（BID）boardinwarddialling在市话端局呼叫用户交换机时，市话局向用户交换机话务台送铃流信号，由话务台应答后，再转接至分机用户的方式。
3.2直接拨入方式(DID）directinwarddialling在市话端局呼叫用户交换机时，可直拨到分机用户的方式。3.3直接拨出方式1(DOD1）directoutwarddialling1用户交换机用户呼出至公用网时，只听一次拨号音，可直接拨号呼叫被叫用户的方式。3.4直接拨出方式2(DOD2)directoutwarddialling2用户交换机用户呼出至公用网时，需听本机和市话端局二次拨号音，继续拨号呼叫被叫用户的方式。
3.5人机语言（MML）manmachinelanguage操作人员与用户交换机对话和交换信息所用的语言。3.6忙时呼叫尝试（BHCA）busyhourcallattempt每个话务源的忙时呼叫尝试次数表示为每线的BHCA值。用户交换机控制设备的呼叫处理能力用其所能承担的忙时呼叫尝试总次数BHCA值表示。4产品分类
用户交换机的容量分成大，中、小三种类型，容量小于256门的为小型，1024门的为中型，256门至1024门以上的为大型。
注：交换机的容量是指在满足规定话务量，呼损值和服务质量要求的情况下，用户交换机能向用户提供的最大实装用户门数。免费标准下载网bzxz
5技术要求
用户交换机的模数变换数字信号应采用A律，2048kbit/s，30/32脉冲编码调制方式。5.1基本接口
用户交换机的基本接口可分为以下几种5.1.1二线模拟用户音频接口Z
接口乙用于连接至模拟用户话机，连接至用话音频带传送数据或传真信号的设备。接口乙应能向用户话机馈送直流和所需的振铃信号。信号方式和参数应符合5.7.1条的要求。传输参数应符合5.6.1条的要求。5.1.2二线模拟音频中继接口C2
二线模拟音频中继接口C2用于经模拟中继线连接至对方交换局。接口C2的信号方式和参数应符合5.7.2条的要求。传输参数应符合5.6.2条的要求。5.1.3数字中继接口A
接口A是用于与2048kbit/s基群数字多路复用设备连接的中继接口。根据局间中继连接方式，接口A可以采用5.7.3.2条所述的不同信号方式，相应的传输参数应符合5.6.3条的要求。
5.2主要交换性能和业务性能
5.2.1内部呼叫
GB/T14381—1993

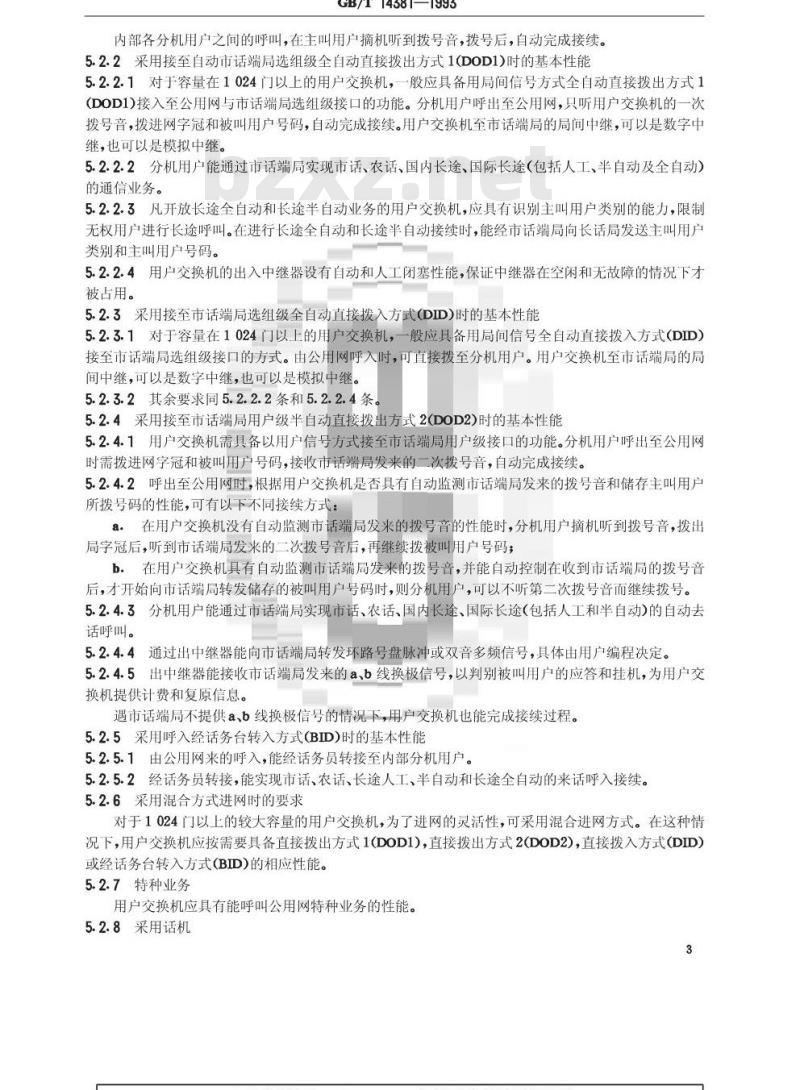

内部各分机用户之间的呼叫，在主叫用户摘机听到拨号音，拨号后，自动完成接续。5.2.2采用接至自动市话端局选组级全自动直接拨出方式1(DOD1)时的基本性能5.2.2.1对于容量在1024门以上的用户交换机，一般应具备用局间信号方式全自动直接拨出方式1(DOD1)接入至公用网与市话端局选组级接口的功能。分机用户呼出至公用网，只听用户交换机的一次拨号音，拨进网字冠和被叫用户号码，自动完成接续。用户交换机至市话端局的局间中继，可以是数字中继，也可以是模拟中继。
5.2.2.2分机用户能通过市话端局实现市话、农话、国内长途、国际长途（包括人工、半自动及全自动）的通信业务。
5.2.2.3凡开放长途全自动和长途半自动业务的用户交换机，应具有识别主叫用户类别的能力，限制无权用户进行长途呼叫。在进行长途全自动和长途半自动接续时，能经市话端局向长话局发送主叫用户类别和主叫用户号码。
5.2.2.4用户交换机的出入中继器设有自动和人工闭塞性能，保证中继器在空闲和无故障的情况下才被占用。
5.2.3采用接至市话端局选组级全自动直接拨入方式（DID)时的基本性能5.2.3.1对于容量在1024门以上的用户交换机，一般应具备用局间信号全自动直接拨入方式（DID）接至市话端局选组级接口的方式。由公用网呼入时，可直接拨至分机用户。用户交换机至市话端局的局间中继，可以是数字中继，也可以是模拟中继。5.2.3.2其余要求同5.2.2.2条和5.2.2.4条。5.2.4采用接至市话端局用户级半自动直接拨出方式2(DOD2)时的基本性能5.2.4.1用户交换机需具备以用户信号方式接至市话端局用户级接口的功能。分机用户呼出至公用网时需拨进网字冠和被叫用户号码，接收市话端局发来的次拨号音，自动完成接续。5.2.4.2呼出至公用网时，根据用户交换机是否具有自动监测市话端局发来的拨号音和储存主叫用户所拨号码的性能，可有以下不同接续方式：a。在用户交换机没有自动监测市话端局发来的拨号音的性能时，分机用户摘机听到拨号音，拨出局字冠后，听到市话端局发来的二次拨号音后，再继续拨被叫用户号码；b.在用户交换机具有自动监测市话端局发来的拨号音，并能自动控制在收到市话端局的拨号音后，才开始向市话端局转发储存的被叫用户号码时，则分机用户，可以不听第二次拨号音而继续拨号。5.2.4.3分机用户能通过市话端局实现市话、农话、国内长途、国际长途（包括人工和半自动）的自动去话呼叫。
5.2.4.4通过出中继器能向市话端局转发环路号盘脉冲或双音多频信号，具体由用户编程决定。5.2.4.5出中继器能接收市话端局发来的a、b线换极信号，以判别被叫用户的应答和挂机，为用户交换机提供计费和复原信息。
遇市话端局不提供a、b线换极信号的情况下，用户交换机也能完成接续过程。5.2.5采用呼入经话务台转入方式(BID)时的基本性能5.2.5.1由公用网来的呼入，能经话务员转接至内部分机用户。5.2.5.2经话务员转接，能实现市话、农话、长途人工，半自动和长途全自动的来话呼入接续。5.2.6采用混合方式进网时的要求对于1024门以上的较大容量的用户交换机，为了进网的灵活性，可采用混合进网方式。在这种情况下，用户交换机应按需要具备直接拨出方式1(DOD1)，直接拨出方式2(DOD2)，直接拨入方式(DID）或经话务台转入方式（BID)的相应性能。5.2.7特种业务
用户交换机应具有能呼叫公用网特种业务的性能。5.2.8采用话机
GB/T14381—1993

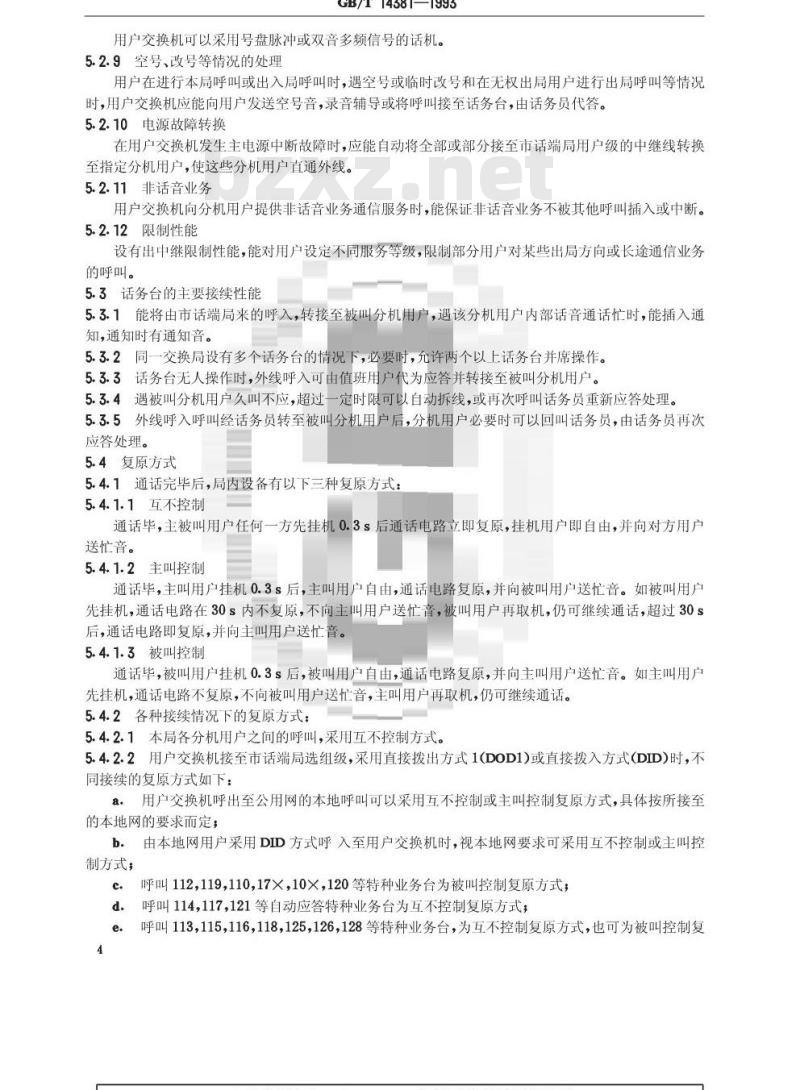

用户交换机可以采用号盘脉冲或双音多频信号的话机。5.2.9空号、改号等情况的处理
用户在进行本局呼叫或出入局呼叫时，遇空号或临时改号和在无权出局用户进行出局呼叫等情况时，用户交换机应能向用户发送空号音，录音辅导或将呼叫接至话务台，由话务员代答。5.2.10电源故障转换
在用户交换机发生主电源中断故障时，应能自动将全部或部分接至市话端局用户级的中继线转换至指定分机用户，使这些分机用户直通外线。5.2.11非话音业务
用户交换机向分机用户提供非话音业务通信服务时，能保证非话音业务不被其他呼叫插入或中断。5.2.12限制性能
设有出中继限制性能，能对用户设定不同服务等级，限制部分用户对某些出局方向或长途通信业务的呼叫。
5.3话务台的主要接续性能
5.3.1能将由市话端局来的呼入，转接至被叫分机用户，遇该分机用户内部话音通话忙时，能插入通知，通知时有通知音。
5.3.2同一交换局设有多个话务台的情况下，必要时，允许两个以上话务台并席操作。5.3.3话务台无人操作时，外线呼入可由值班用户代为应答并转接至被叫分机用户。5.3.4遇被叫分机用户久叫不应，超过一定时限可以自动拆线，或再次呼叫话务员重新应答处理。5.3.5外线呼入呼叫经话务员转至被叫分机用户后，分机用户必要时可以回叫话务员，由话务员再次应答处理。
5.4复原方式
5.4.1通话完毕后，局内设备有以下三种复原方式：5.4.1.1互不控制
通话毕，主被叫用户任何一方先挂机0.3s后通话电路立即复原，挂机用户即自由，并向对方用户送忙音。
5.4.1.2主叫控制
通话毕，主叫用户挂机0.3s后，主叫用户自由，通话电路复原，并向被叫用户送忙音。如被叫用户先挂机，通话电路在30s内不复原，不向主叫用户送忙音，被叫用户再取机，仍可继续通话，超过30s后，通话电路即复原，并向主叫用户送忙音。5.4.1.3被叫控制
通话毕，被叫用户挂机0.3s后，被叫用户自由，通话电路复原，并向主叫用户送忙音。如主叫用户先挂机，通话电路不复原，不向被叫用户送忙音，主叫用户再取机，仍可继续通话。5.4.2各种接续情况下的复原方式：5.4.2.1本局各分机用户之间的呼叫，采用互不控制方式。5.4.2.2用户交换机接至市话端局选组级，采用直接拨出方式1(DOD1)或直接拨入方式(DID)时，不同接续的复原方式如下：
用户交换机呼出至公用网的本地呼叫可以采用互不控制或主叫控制复原方式，具体按所接至a.
的本地网的要求而定，
由本地网用户采用DID方式呼入至用户交换机时，视本地网要求可采用互不控制或主叫控制方式，
呼叫112，11911017×，10×，120等特种业务台为被叫控制复原方式；呼叫114，117,121等自动应答特种业务台为互不控制复原方式，呼叫113，115116，118，125，126，128等特种业务台，为互不控制复原方式，也可为被叫控制复原方式，视所接市话端局的要求而定，GB/T14381—1993
f。分机用户进行长途全自动去话呼叫（包括国际、国内）时，均为主叫控制复原方式，主叫用户先挂机电路即释放，如被叫用户先挂机而主叫不挂机，由长途局控制超时释放电路；名：长途局话务员呼入至分机用户为话务员控制复原，h。对于长途半自动呼叫，话务员介入时，为话务员控制复原，话务员撤出后为主叫控制复原。5.4.2.3用户交换机接至市话端局用户级时的复原方式：a。由用户交换机呼出至公用网时采用主叫控制复原方式，内部分机用户挂机后，通话电路和出中继器均复原，
b。由公用网呼入至用户交换机时，被叫分机用户挂机即自由，并向市话端局送挂机信号。5.5编号要求
5.5.1内部分机用户的编号，根据容量及发展要求允许在2位至6位号长内任选。同一个用户交换机的分机用户，编号可以等位，也可以不等位。5.5.2对公用网的国内长市话呼叫的编号应满足GB3971.1的要求。5.5.3设有识别进网字冠“9”或“0”接入至公用网的性能。5.5.4用户交换机在采用由公用网直接拨入方式（DID）时，其分机用户编号纳入公用网统一编号，并应能适应市话端局对它的编号要求。5.5.5在对公用网各种市、长话呼叫中，用户交换机向公用网转发被叫号码的组成和号长：5.5.5.1市话呼叫的组成为市话局号十用户号（总号长最长7位）。5.5.5.2国内长途全自动呼叫的组成为国内长途全自动字冠0”十长途区号十市话局号十用户号（总号长最长11位)。
5.5.5.3国际长途全自动呼叫的组成为国际长途全自动字冠“00”十国家号十国内长途区号十市话局号十用户号（总号长最长14位）。5.5.5.4本地特种业务呼叫的总号长最长3位。5.6传输参数
通过用户交换机的一个接续，其所经接口和测试点如图5.6一1所示。5
GB/T14381—1993
程控数字用户交换机接口示意图nds
5.6.1二线模拟用户音频接口Z的特性5.6.1.1阻抗特性
GB/T14381—1993
二线模拟用户音频接口的阻抗特性以回输损耗来表示，当接口点连接图5.6一2a所示三元件测试网络时，在接口点测得的回输损耗值应不小于图5.6一26所示的要求。H
用户线侧测试网络
图5.6-—2a
图5.6—2b
5.6.1.2对地不平衡阻抗
连接测试网络时的回输损耗最小值4
由二线模拟接口点处对地不平衡阻抗产生的纵向转换损耗应不小于图5.6一3所示的要求。5a
图5.6一—3模拟二线接口点阻抗对地不平衡损耗5.6.1.3接口点的相对电平
接口点的输入相对电平取为OdBr；a.
接口点的输出相对电平：
当有可变衰耗性能时，对本地呼叫为一3.5dBr，对长途呼叫为一7dBr；当无可变衰耗性能时，输出相对电平为一7dBr；34 0h
c.相对电平的允差为：
输入：-0.3~十0.7dB；
输出：-0.7~十0.3dB。
GB/T14381—1993
输入输出电平在总配线架上测量，测得的相对电平值，包括由总配线架至用户交换机布线电缆的传输损耗不大于0.4dB。
5.6.2二线模拟音频中继接口C2的主要电气性能5.6.2.1阻抗特性
与非加感电缆连接时，用图5.6一4所示作为测试网络，与其他电缆连接时，用600Q作为测试网络。在接口点测得的回输损耗应不小于图5.6一2b的要求。R:
图5.6—4中继线侧测试网络
5.6.2.2对地不平衡阻抗
同5.6.1.2条的要求。
5.6.2.3接口点的相对电平
接口点的输入相对电平取为0dBra.
b.接口点的输出相对电平为—3dBr或一3.5dBr。5.6.3数字中继接口A
数字中继接口A的电气特性，顿结构和复帧结构应符合GB7611的要求。5.6.4传输损耗
5.6.4.1用户交换机内部分机用户对分机用户的呼叫，传输损耗允许值为3～7dB。用户交换机至市话端局之间采用四线传输时，传输损耗分配如图5.6一5所示。5.6.4.2
图5.6—5局间采用四线传输时的传输损耗分配用户交换机具有自动可变损耗性能时：全话
GB/T14381—1993
当进行本地通话时，发送支路T为0dB，接收支路R自动调节为3.5dB损耗。当进行长途通话时，T仍为0dB,R自动调节为7dB损耗。T为2/4线转换设备二线口至数字中继出口之间净损耗。R为数字中继入口至2/4线转换设备二线口之间的净损耗；b.用户交换机不具备可变损耗性能时，则在四线电路链的发送支路T为0dB，接收支路R调整为7dB的固定损耗；
分机用户至用户交换机之间的传输损耗应不大于7dB，且不得小于2dB，分机用户线路损耗c.
小于2dB时，必须采用假线补偿至2～3dB。5.6.4.3用户交换机至市话端局之间采用二线传输时，传输损耗分配如图5.6一6所示。A
s1+5d8
用户我一
图5.6-6局间采用二线传输时传输损耗分配市第
a.当用户交换机所连接的市话端局是模拟局时，用户交换机四线电路链的损耗为3dB；当用户交换机所连接的市话端局是程控数字局，且用户交换机至端局间传输损耗小于1dBbt
时，用户交换机四线电路链的损耗为3.5dB。当用户交换机至端局间的传输损耗不小于1dB时，则用户交换机四线电路链的损耗为3dB；c.当用户交换机至端局中继线较长，传输损耗大于2.5dB时，可采取用户交换机四线延伸至模拟端局侧(即加装数字传输设备)，则四线电路链的损耗值应仍为3.5dB；d。在保证由分机用户话机至端局传输损耗满足不大于7dB条件下，用户交换机至端局间的中继线损耗和分机用户线的损耗，可根据实际情况作相应调配。5.6.5用户侧终端平衡回输损耗
在二线模拟用户接口处，终端接平衡回损测试网络时，终端平衡回输损耗应大于图5.6一7的要求，测试网络同图5.6—2a所示网络。9
5.6.6用户侧稳定损耗要求
GB/T14381—1993
图5.67终端平衡回输损耗的限值25D
的率，2
在二线模拟用户音频接口处，终接开路、短路及感性阻抗条件下，稳定损耗在200～3600Hz范围内应大于3dB。
5.6.7衰耗频率失真
当一个基准频率1000Hzl，电平为一10dBm0的正弦波信号加到一个二线模拟音频接口的输入端。在300Hz到3400Hz范围内，在输出端以1000Hz测得的衰耗为0dB时，其他频率衰耗偏离值应符合图5.6—8所列范围（或符合表5.6-—1的要求）。注：1)在指定基准频率为1000Hz时，实际频率应在1004Hz到1020Hz范围内选用合适的频率。3.0
图5.6—8
24CHI HIO H4INI 36IA
二线模拟音频接口间的衰耗频率失真表5.6—1
频率范围，Hz
300~400
400~600
600~2400
2400~3000
3000~3400
5.6.8两个方向间传输损耗的差别GB/T14381—1993
二线模拟音频接口间的衰耗频率失真衰耗偏离0dB的范围，dB
-0.6~+2.0
+0.6~+1.5
-0.6~+0.7
-0.6~+1.1
0.6～+3.0
在基准频率1000Hz，实际的传输损耗在两个传输方向之间的差不得超过1dB。5.6.9在短时间内损耗随时间的变化当一个在基准频率1000Hz，电平为一10dBm0的正弦波信号加到任何一个二线模拟音频接口的输入端，在相应的二线模拟音频接口的输出端测量得的电平值，在任何一个标准运行10min间隔时间内，和所取间隔开始的电平值比较，其变化不超过土0.2dB。5.6.10增益随输入电平变化
次局内接续，以电平值在55dBm0和+3dBm0之间，频率在7001100Hz（除去8kHz的各个分频)的一个正弦波信号加到此信道二线接口的输入端，则该信道相对于在输入电平为一10dBm0时的增益，其增益变化在图5.6-9所示范围内。+1.5
s5 -n -a
+ dEmn
图5.6—9输入正弦测试信号的增益随输入电平变化5.6.11群时延
5.6.11.1绝对群时延
绝对群时延是指在频率范围500～2800Hz之间的某一个频率，群时延出现最小值，该群时延即称为“绝对群时延”。
