GB/T 12829-1991硫化橡胶小试样(德尔夫特试样)撕裂强度的测定

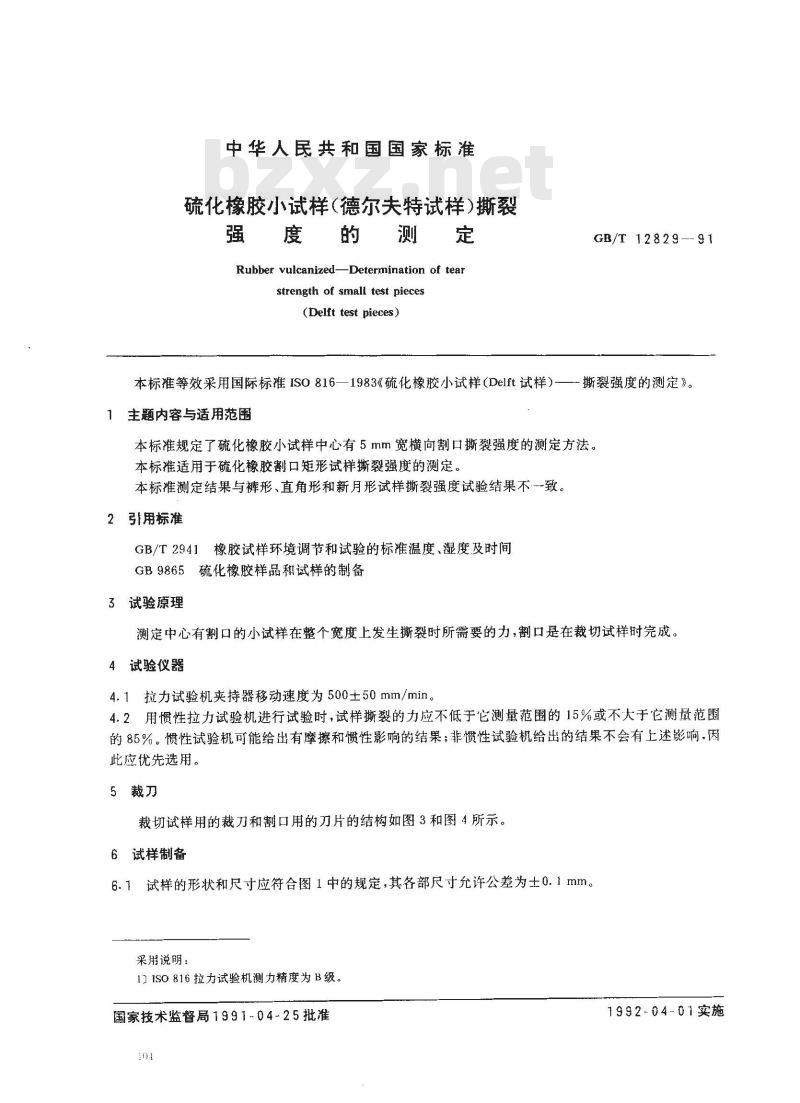

中华人民共和国国家标准
硫化橡胶小试样（德尔夫特试样）撕裂强度
的测定
Rubber vulcanized-Determination of tearstrength of small test pieces(Delft test pieces)
本标准等效采用国际标准ISO816—1983《硫化橡胶小试样（Delft试样）主题内容与适用范围
GB/T 12829--91
撕裂强度的测定》。
本标准规定了硫化橡胶小试样中心有5mm宽横向割口撕裂强度的测定方法。本标准适用于硫化橡胶割口矩形试样撕裂强度的测定。本标准测定结果与裤形、直角形和新月形试样撕裂强度试验结果不-致。2引用标准
GB/T2941橡胶试样环境调节和试验的标准温度、湿度及时间GB9865硫化橡胶样品和试样的制备3试验原理
测定中心有割口的小试样在整个宽度上发生撕裂时所需要的力，割口是在裁切试样时完成。4试验仪器
4.1拉力试验机夹持器移动速度为500士50mm/min。4.2用惯性拉力试验机进行试验时，试样撕裂的力应不低于它测量范围的15%或不大于它测量范围的85%。惯性试验机可能给出有摩擦和惯性影响的结果；非惯性试验机给出的结果不会有上述影响.因此应优先选用。
５裁乃
裁切试样用的裁刀和割口用的刀片的结构如图3和图4所示。6试样制备
6.1试样的形状和尺寸应符合图1中的规定，其各部尺寸允许公差为士0.1mm。采用说明：
1)ISO816拉力试验机测力精度为B级。国家技术监督局1991~04-25批准01
1992-04-01实施

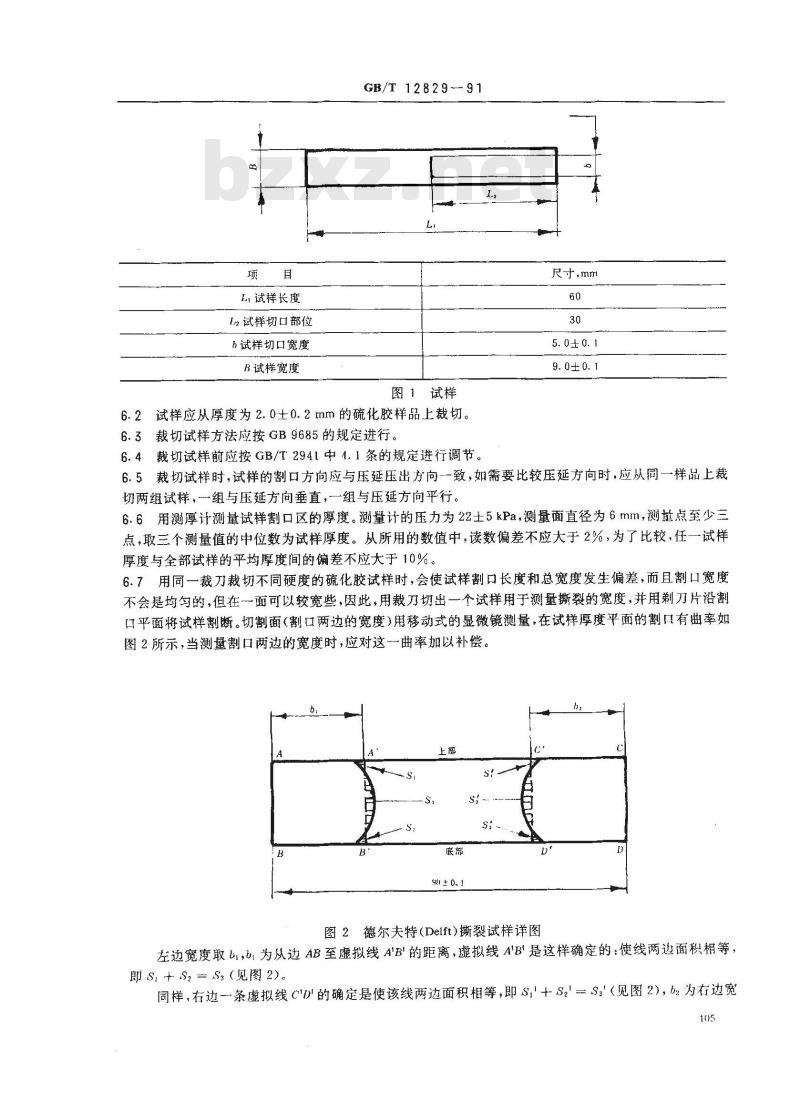

L，试祥长度
I2试样切口部位
为试样切口宽度
B试样宽度
GB/T12829-91
图１试样
6.2试样应从厚度为2.0±0.2mm的硫化胶样品上裁切。6.3裁切试样方法应按GB9685的规定进行。6.4裁切试样前应按GB/T2941中4.1条的规定进行调节。尺寸，mm
9.0±0. 1
6.5裁切试样时，试样的割口方向应与压延压出方向--致，如需要比较压延方向时，应从同一样品上裁切两组试样，一组与压延方向垂直，一组与压延方向平行。6.6用测厚计测量试样割口区的厚度。测量计的压力为22士5kPa，测量面直径为6mm，测量点至少三点，取三个测量值的中位数为试样厚度。从所用的数值中，读数偏差不应大于2%，为了比较，任一试样厚度与全部试样的平均厚度间的偏差不应大于10%。6.7用同一裁刀裁切不同硬度的硫化胶试样时，会使试样割口长度和总宽度发生偏差，而且割口宽度不会是均匀的，但在一面可以较宽些，因此，用裁刀切出一个试样用于测量撕裂的宽度，并用剃刀片沿割口平面将试样割断。切割面（割口两边的宽度）用移动式的显微镜测量，在试样厚度平面的割口有曲率如图2所示，当测量割口两边的宽度时，应对这一曲率加以补偿。上部
91 + 0. *
图2德尔夫特(Delft)撕裂试样详图左边宽度取bI，b为从边AB至虚拟线ABI的距离，拟线AB是这样确定的：使线两边面积相等，即$，S= S（见图2）。

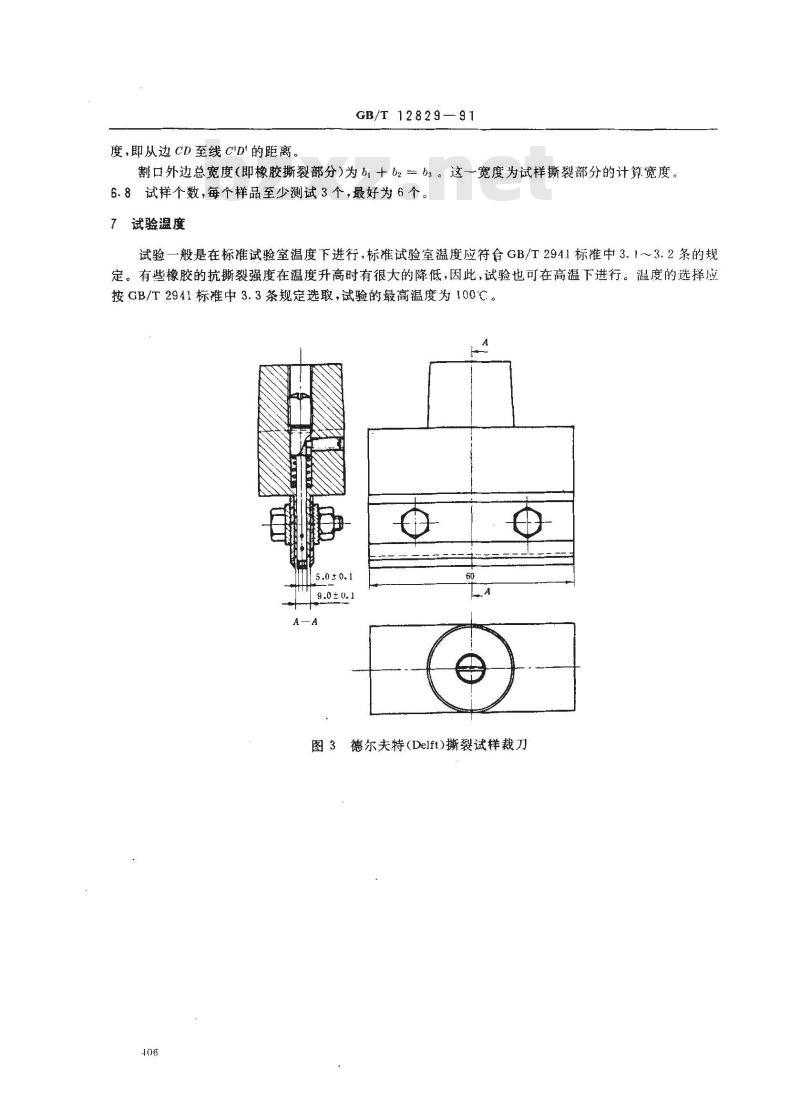

同样，右边一条虚拟线C'D'的确定是使该线两边面积相等，即S+S2一S:（见图2），b2为右边宽105
度，即从边CD至线CIDI的距离，GB/T 12829—91
割口外边总宽度（即橡胶撕裂部分）为bl十b2=b。这一宽度为试样撕裂部分的计算宽度。6.8试样个数，每个样品至少测试3个，最好为6个。7试验温度
试验一般是在标准试验室温度下进行，标准试验室温度应符合GB/T2941标准中3.1～3.2条的规定。有些橡胶的抗撕裂强度在温度升高时有很大的降低，因此，试验也可在高温下进行。温度的选择应按GB/T2941标中3.3条规定选取，试验的最高温度为100℃。5.0±0.1
.0±0.
图3德尔夫特（Delft)撕裂诚样裁刀406
8试验步骤

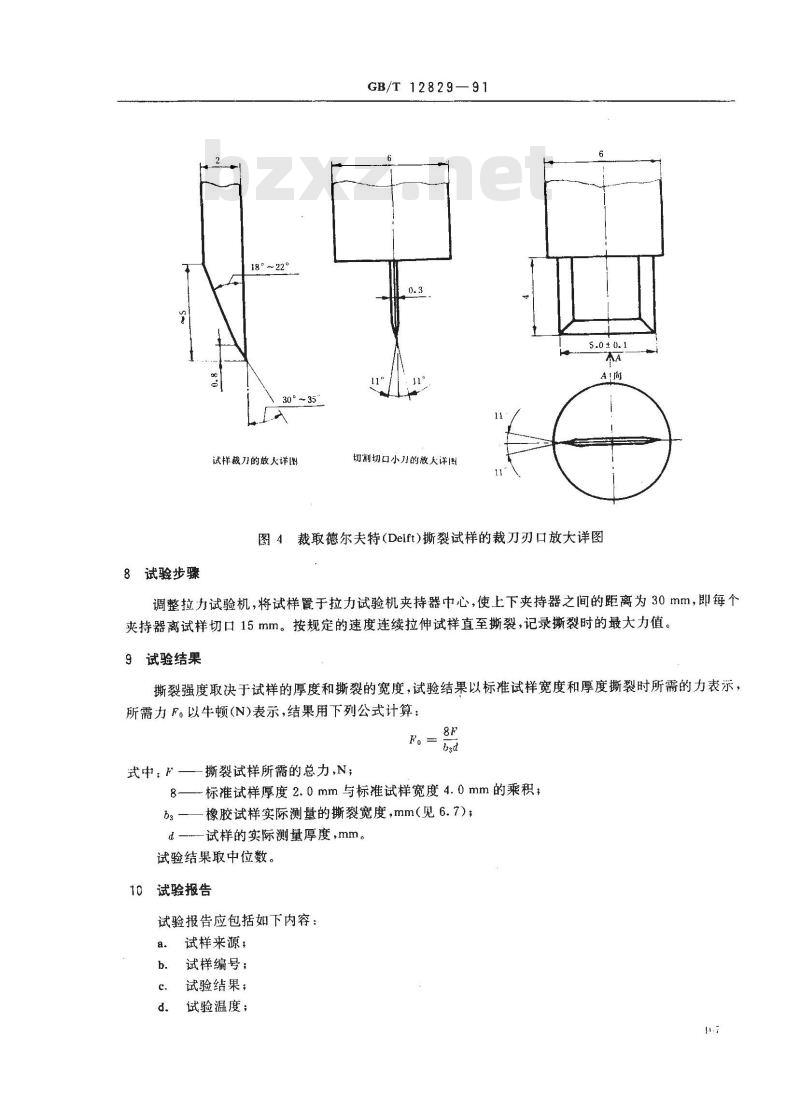

18°~22°
试样裁刀的故大详[
GB/T12829—91
切割切口小刀的放人详
图4裁取德尔夫特(Delft)撕裂试样的裁刀刃口放大详图调整拉力试验机，将试样置于拉力试验机夹持器中心，使上下夹持器之间的距离为30mm，即每个夹持器离试样切口15mm。按规定的速度连续拉伸试样直至撕裂，记录撕裂时的最大力值。9试验结果
撕裂强度取决于试样的厚度和撕裂的宽度，试验结果以标准试样宽度和厚度撕裂时所需的力表示，所需力F。以牛顿(N)表示，结果用下列公式计算：Fo=
式中：F-
撕裂试样所需的总力，N；
标准试样厚度2.0mm与标准试样宽度4.0mm的乘积；橡胶试样实际测量的撕裂宽度，mm（见6.7)；试样的实际测量厚度，mm。
试验结果取中位数。
试验报告
试验报告应包括如下内容：
试样来源；
试样编号；
试验结果；
试验温度；

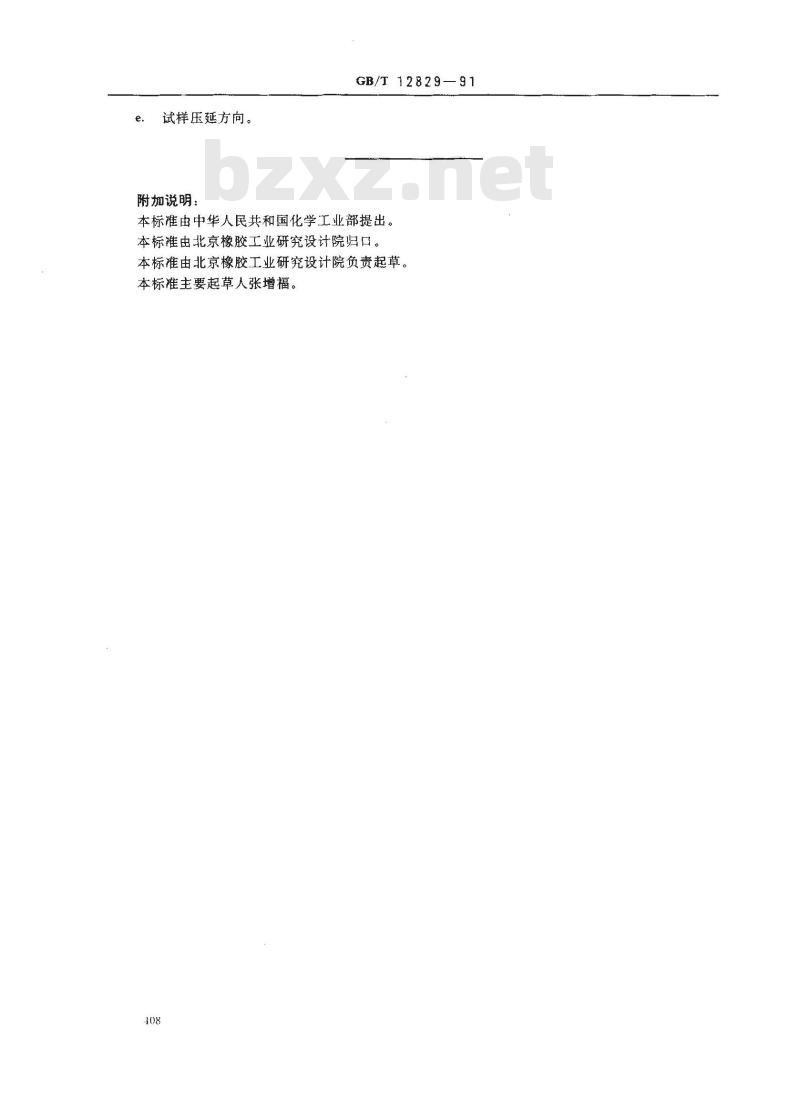

试样压延方向。
附加说明：
GB/T 12829—91
本标准由中华人民共和国化学工业部提出。本标准由北京橡胶工业研究设计院归口。本标准由北京橡胶工业研究设计院负责起草。本标准主要起草人张增福。
