GB/T 12833-1991橡胶和塑料撕裂强度及粘合强度多峰曲线的分析方法

法》。

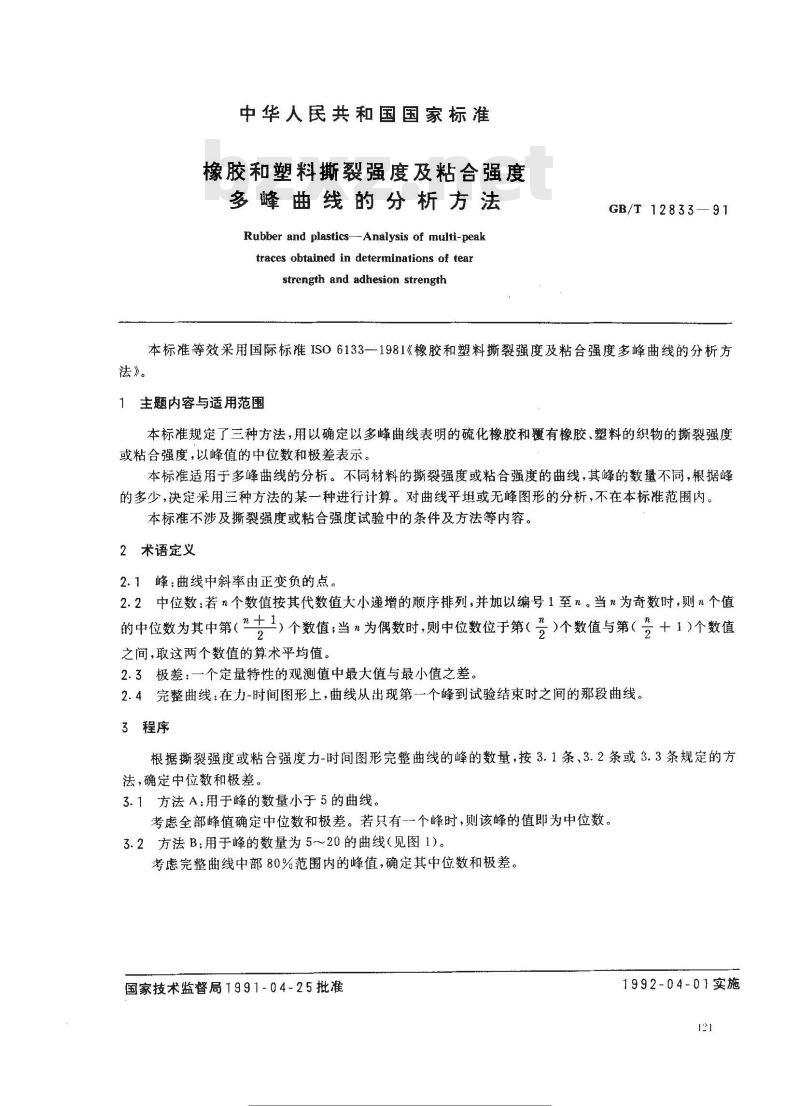

中华人民共和国国家标准
橡胶和塑料撕裂强度及粘合强度多峰曲线的分析方法
Rubber and plastics--Analysis of multi-peaktraces obtained in determinations of tearstrength and adhesion strengthGB/T 12833—91
本标准等效采用国际标准S06133—1981《橡胶和塑料撕裂强度及粘合强度多峰曲线的分析方1主题内容与适用范围
本标准规定了三种方法，用以确定以多峰曲线表明的硫化橡胶和覆有橡胶、塑料的织物的撕裂强度或粘合强度，以峰值的中位数和极差表示。本标准适用于多峰曲线的分析。不同材料的撕裂强度或粘合强度的曲线，其峰的数量不同，根据峰的多少，决定采用三种方法的某一种进行计算。对曲线平坦或无峰图形的分析，不在本标准范围内。本标准不涉及撕裂强度或粘合强度试验中的条件及方法等内容。2术语定义
2.1峰：曲线中斜率由正变负的点。2.2中位数：若n个数值按其代数值大小递增的顺序排列，并加以编号1至n。当n为奇数时，则n个值的中位数为其中第（”}）个数值；当为偶数时,则中位数位于第（号）个数值与第（+1）个数值2
之间，取这两个数值的算术平均值。2.3极差：一个定量特性的观测值中最大值与最小值之差。2.4完整曲线：在力-时间图形上，曲线从出现第-一个峰到试验结束时之间的那段曲线。3程序
根据撕裂强度或粘合强度力-时间图形完整曲线的峰的数量，按3.1条、3.2条或3.3条规定的方法，确定中位数和极差。
3.1方法A：用于峰的数量小于5的曲线。考虑全部峰值确定中位数和极差。若只有一个峰时，则该峰的值即为中位数。3.2方法B：用于峰的数量为5～20的曲线（见图1）。考虑完整曲线中部80%范围内的峰值，确定其中位数和极差。国家技术监督局1991-04-25批准正供提煤区
资数费
1992-04-01实施

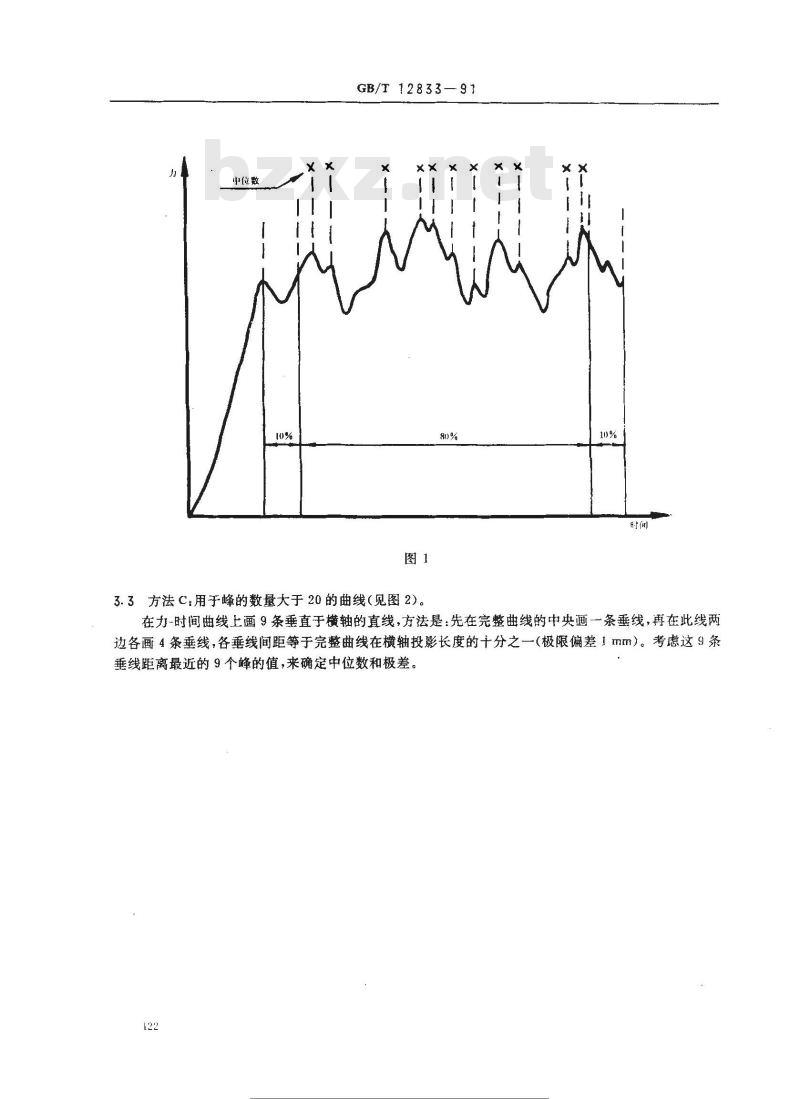

GB/T 12833—91
3.3方法C，用于峰的数量大于20的曲线（见图2）。80%
在力-时间曲线上画9条垂直于横轴的直线，方法是：先在完整曲线的中央画一条垂线，再在此线两边各画4条垂线，各垂线间距等于完整曲线在横轴投影长度的十分之-（极限偏差1mm）。考虑这9条垂线距离最近的9个峰的值，来确定中位数和极差。122

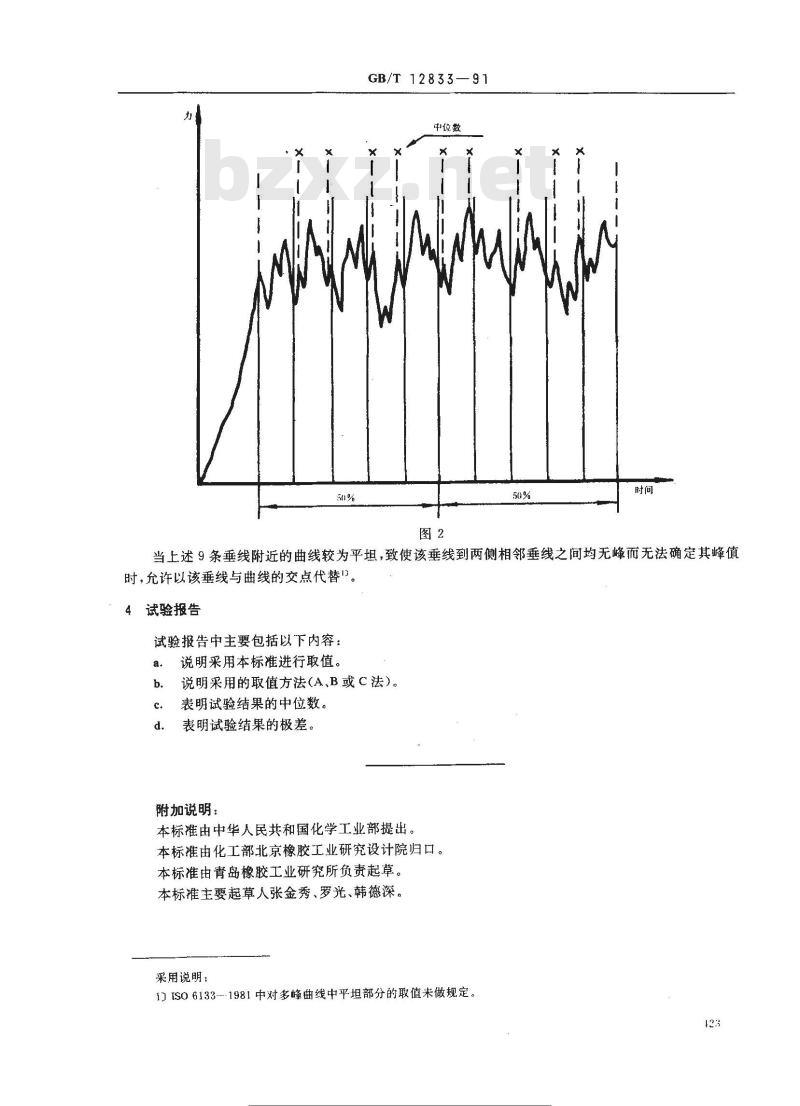

GB/T 12833—91
中位数
当上述9条垂线附近的曲线较为平坦，致使该垂线到两侧相邻垂线之间均无峰而无法确定其峰值时，允许以该垂线与曲线的交点代替\。试验报告
试验报告中主要包括以下内容：a.
说明采用本标准进行取值。
说明采用的取值方法（A、B或C法）。表明试验结果的中位数。
表明试验结果的极差。
附加说明：
本标准由中华人民共和国化学工业部提出。本标准由化工部北京橡胶工业研究设计院归口。本标准由青岛橡胶工业研究所负责起草。本标准主要起草人张金秀、罗光、韩德深。采用说明：
1)ISO6133--1981中对多峰曲线中平坦部分的取值未做规定。123
