中华人民共和国国家标准
高压穿墙瓷套管
技术条件
High-voltage ceranic wall bushingsTechnical specificetions
1主题内容与适用范围
GB12944.1-91
GB 770·81
代替GB771—81
GB 1247—77
本标准规定了高压穿墙瓷套管的技术要求、试验方法、检验规则以及包装与标志。本标准适用十额定电压6～35kV、频率15～60Hz的三相交流系统电站和变电所配电装置上用的户内，户外-户内穿墙瓷套管（简称套管），套管安装地点环境温度应为一40～十40℃。环境温度超过十40C时套管的使用见GB4109附录A。套管适用于水平安装，户内套管可以立装。本标推不适用于在足以降低套管性能的条件下以及套管户内部分表面凝露情况下使用的套管。2引用标准
普通螺纹公差与配合
GB311.1高压输变电设备的绝缘配合GB 763交流高压电器在长期工作时的发热GB772高压绝缘子瓷件技术条件
GB 775.1~775.3绝缘子试验方法GB1804公差与配合未注公差尺寸的极限偏差GB2900.8电工名词术语绝缘子
GB 4109
GB 5273
GB 5582
高压套管技术条件
变压器、高压电器和套管的接线端了高压电力设备外绝缘污移等级
电工用铜、铝及其合金母线第2部分：钢母线GB5585.2
电工用制、铝及其合金母线第3部分：铝母线GB 5585.3
JB2596绝缘子人工污秽试验方法固体层法.IB3384
JB4307
高压绝缘子抽样方案
绝缘子胶装用水泥胶合剂技术条件绝缘子产品包装
IB/Z94
3术语
本标准所用的术语应符合 GB 2900.8的规定。国家技术监督局 199105~27 批准1992-02-01实施
W.bzsoso.coI4分类及规格
4.1分类
GB 12944.1 91
4.1.1套管按使用场所可分为：户内普通型、户外-户内普通型，户外-户内耐污型、户外-户内高原型及户外-户内高原耐污型五种类型。户内普通型一般适用于安装地点海拨不超过1000㎡地区。户外-户内普通型一般适用于安装地点海拔不超过1000m地区，但安装地点应是无明显污秽地区。
户外户内耐污型适用于安装地点海拔不超过1000 m的污秽地区。户外-产内高原型适用于安装地点海拨为 3 000 m 以下地区。户外-户内高原耐污型适用于安装地点海拔为3000m以下的污秽地区”。注：1)高原地区绝缘子的选用按GB 311. 1,污移地区的适用情况和高原地区的污问题正在考虑中。4.1.2套管可分为带铝导体、铜导体以及不带导体(母线式)的二种类型。4.2规格
4.2.1额定电压的标准值
衰管额定电压的标准值应从下面的数列中选取：6、10、20和35kV。4.2.2额定电流的标准值
套管额定电流的标准值应从下面的数列中选取：250、400.630,10001600、2000,3150、4000,5 000.6 300,8 000,10 000,12 500,16 000,20 000,25 000.31 500.40 000 A,5技术要求
5.1套管应按本标准以及规定程序批准的图样及技术文件制造，5.2套管主要尺寸公差应符合以下规定：接线端子安装孔（螺栓孔）中心间距：士0.5mmb附件安装孔(螺栓孔)中心间距:间距为 150 mm 者，士1 mm:间距大于或等于 175 mm者，±1.5 mm;
接线端子安装孔以及附件安装光孔的公差按GB1804中的H16精度；c.
附件安装螺孔公差按GB197中等精度。d
e，未规定公差的所有尺寸（），其公差应：当 L≤300 mm时,±(0.04 L+1. 5) mm;当 L >300 mm时,±(0. 025 L+6) mm。对于爬电距离，适用上述的负偏差，其正偏差不作规定。5.3套管瓷件应符合GB772的规定，接线端子应符合GB5273规定。5.4套管附件所选用的金属材料应能保证套管各部位发热温度符合本标准第5.10条的要求。导电铝排应符合GB5585.3的要求，导电铜排应符合GB5585.2的要求，母线式套管金属附件材料（紧周件除外)应选用非磁性材料。
5.5套管应使用不低于JB4307所规定的II类水泥胶合剂或能保证套管运行性能的其他胶合材料进行胶装。胶合剂外露表面应平整。黑色金属附件外露衣面应有防护层，以防腐蚀。在满足本标准规定的条件下，套管法兰允许采用卡装结构，此时法兰和瓷件间应以耐久的缓冲材料。母线式套管二端帽上应带有二块盖板。注：此盖板上供母线穿过的母线孔由用户根据母线尺寸进行加工。5.620kV及35kV级套管瓷件内孔以及35kV级套管瓷件固定中间法兰的部位，应被覆以半导电轴作为均压层。均压层应均勾致密，导电排的接触弹片与均压层必须接触良好。W.5-7
GB 12944.1—91
套管的耐受电压应符合 GB 311. 1,套管的电气性能值列于表 1.。表1套管的电气性能
套管赖
套管型式
普通型
耐污型
高原型
定电压
(有效值）
套管最
高电压
（有效值）
注：1）仅对户外户内套管户外端进行。干耐受
工频电压(有效值)
不小于
湿耐受均
雷电冲击
耐受电压
(峰值）
不小于
表1中可见电晕电压值是指在海平面条件下的试验值，试验如不在海平面进行，则应将试验实测结巢乘以按公式(1)算得的系数K，其乘积应不小于表 1值。K
式中:H
试验地点海拔，M。
5.8套管的弯曲破坏负荷应符合表2及表3规定。1
表2带导体套管的弯曲破坏负荷和热短时电流值套管额定电流(有效值）
额定奇曲破坏负荷
注：弯曲破坏试验时月施加在长端端相或瓷件(当没有端帽时)端部。表3母线式套管的弯曲破坏负荷值使用场所
户外-户内
瓷套孔径，mm
100~200
150~300
热短时电流（5,有效值）
不小于
颤定弯曲破坏负荷,kN
GB 12944:1:91

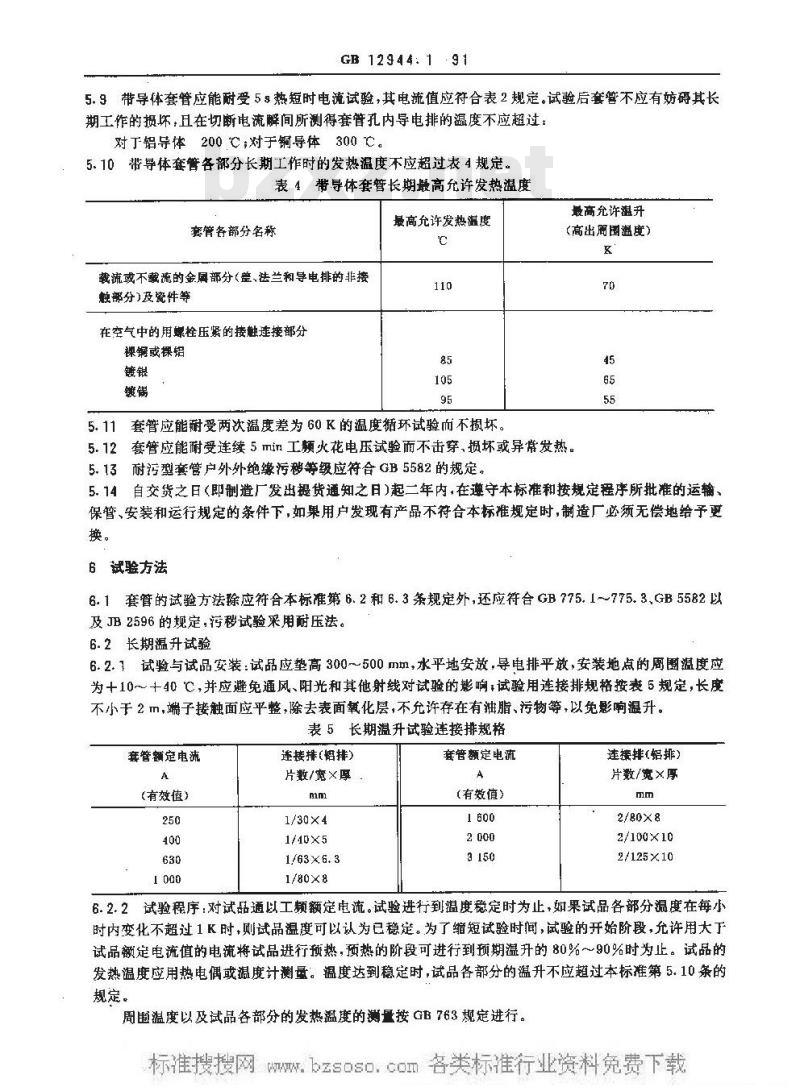

5.9带导体套管应能耐受5s热短时电流试验，其电流值应符合表2规定。试验后套管不应有妨碍其长期工作的损坏，且在切断电流瞬间所测得套管孔内导电排的温度不应超过：对于铝导体 200 ℃;对于导体 300 ℃。5.10带导体套管各部分长期工作时的发热温度不应超过表4规定。表4带导体套管长期最高允许发热温度最高允许发热温度
套管各部分名称
载流或不载流的金属部分（盖、法兰和导电排的非接部分)及瓷件等
在空气中的用螺栓压紧的接触连接部分裸镧或棵铝
5.11套管应能耐受两次温度差为60K的温度循环试验而不损坏，最高允许温升
(高出商围温度）
5.12套管应能耐受连续5min工频火花电压试验而不击穿、损坏或异常发热。5.13耐污型套管户外外绝缘污秒等级应符合GB5582的规定。5.14自交货之日（即制造厂发出提货通知之日）起二年内，在遵守本标准和按规定程序所批准的运输、保管、安装和运行规定的条件下，如果用户发现有产品不符合本标准规定时，制造厂必须无偿地给予更换。
6试验方法
6. 1套管的试验方法除应符合本标准第 6. 2和 6.3 条规定外,还应符合 GB 775. 1~775.3,GB5582 以及JB2596的规定，污秽试验采用耐压法。6.2长期温升试验
6.2.7试验与试品安装：试品应垫高300~500mm，水平地安放，导电排平放，安装地点的周圈温度应为十10～十40℃，并应避免通风、阳光和其他射线对试验的影响；试验用连接排规格按表5规定，长度不小于2m，端子接触面应平整，除去表面氧化层，不允许存在有油脂、污物等，以免影响温升。表5长期温升试验连接排规格
套管额定电流
(有效值）
连接排(铝排)
片数/宽×厚.
1/30×4免费标准bzxz.net
1/40×5
1/63×6.3
1/80×8
管额定电流
(有效值）
连接排（铅排）
片数/宽×厚
2/80×8
2/100×10
2/125×10
6.2.2试验程序：对试品通以工频额定电流。试验进行到温度稳定时为止，如果试品各部分温度在每小时内变化不超过1K时，则试品温度可以认为已稳定。为了缩短试验时间，试验的开始阶段，允许用大下试品额定电流值的电流将试品进行预热，预热的阶段可进行到预期温升的80%90%时为止。试品的发热温度应用热电偶或温度计测量。温度达到稳定时，试品各部分的温升不应趋过本标准第5.10条的规定。
周围温度以及试品各部分的发热温度的测量按GB763规定进行。W6.3热短时电流试验
GB 12944. 1 --91
6.3.1试品与试品安装：试品的导电排与试验设备的连接应保证电流沿试品导体各片排的分配接近于运行的情况。
6.3.2试验程序，试验时，先用小电流对套管进行预热使套管孔内导电排温度达到长期温升试验（本标准第6.2条）时该部分实际可能达到的最高发热温度（周围温度40℃C加上套管该部分实际温升），然后迅速将电流升高至本标准第5.9条规定的热短时电流值，维持5s，这时试品不应发生有妨碍其长期工作的损坏.并且测得套管孔内导电排的温度不应超过本标准第5.9条规定的温度。试品的发热温度用热电偶测量。
了检验规购
7.1套管应由制造厂技术检查部门验收。制造厂应保证全部送交的套管符合本标准的要求，7.2按照本标准规定的试验方法和检验规则，用户有权检验套管的质量和指标是否符合本标准规定的各项要求。
7.3套管的试验分为逐个试验，抽样试验和型式试验。7.4逐个试验：套管应按表6规定逐只进行检查，如套管有不符合表中规定的任何一项要求时，则此套管不合格。
表6套管逐个试验项目
试验名称
外观检查
工频火花电压试验
试验依据
本标准第5.3,5.5、5.6条
本标准第 5. 12 条
试验方法
GB 775. 1
GR 775. 2
7.5抽样试验：套管应按批进行抽样试验，以同一工艺方法制成的同一型号的套管算作一批，每批数量不应超过500只。
抽样试验应在逐个试验（第7.4条）合格后，按表7规定的试品数量随机地抽取试品，并按表8规定顺序进行试验。
表 7第一次抽样样本容量
批基，个
第一次
子容量
总容量
试验名称
尺寸及爬电距离检查
可见电晕电压试验
温度循环试验
工频击穿电压试验
弯曲破坏负荷试验
表8套管抽样试验项
试验依据
本标准第 5. 1、5. 2 条
本标准第 5. 7 条
本标准第 5. 11 条
本标准第 5. 7 条
本标准第 5. 8 条
第次抽样
试品数鼠
51~150
151~500
试验方法
GB 776. 1
GB 775. 2
GB 775. 1
GB 775. 3
W.GB 12944. 1—91
抽样试验中若仅有一只试品不符合表8中任何一项要求，则应在同-一批中抽取其样本子容册两倍数量的套管进行重复试验。重复试验应包括不合格的那项试验及在该项试验以前的对该项试验有影响的项目，重复试验时如仍有任何一项不合格，则认为该批不合格。第一次抽样试验中如有2只以上试品不符合表8中任何一项要求，则认为该批不合格。但若仅尺寸和爬电距离检查不合格，则允许精选。注：瓷件内孔没有均压层及接触弹片者，工癫击穿电压试验时套管应密封，以避免绝缘油遂入。7.6新产品试制定型或正常产品修改结构、改变原材料配方及工艺方法时，必须按表9规定进行全部型式试验或根据改变的性质进行部分型式试验。试验的套管数量全部型式试验，应不少于9只，部分型式试验应为表9所示各该项试验的试品数量。全部型式试验和部分型式试验均在逐个试验合格后按表9规定顺序进行。如果先前有某种套管已进行过人工污移耐受试验，并提供了有效的试验报告，则与其相比，能同时满足以下要求的绝缘子即可认为其人工污移耐受特性不低于该种绝缘了，可以不必再进行表9所列该项试验，但对供需双方另有协议的绝缘子除外：套管结构型式和额定电压相同；套管爬电距离相同或较长，绝缘距离相同或较长：b.
套管杆径相同或较小：
套管伞间距相同或较长，伞伸出相同或较长：套管伞间距对伞伸出之比相同或较大。表9套管型式试验项目
试验名称
尺寸及爬电臣离检查
可见电晕电压试验
电冲击耐受电压试验
工额干耐受电压试验
工频湿耐受电压试验
人工污移耐受试验
温度循环试验
工频击穿电压试验
弯曲破坏负荷试验
长期升试验
热短时电流试验
试验依据
本标准第 5. 1 和 5. 2 条
本标准第 5,7 条
本标准第 5. 7 条
本标准第 5. 7 条
本标准第5.7条
本标准第 5. 13 条
本标准第 6. 11 条
本标准第 5. 7 条
本标准第5.8茶
本标准第 5. 10 条
本标准第 5. 9 条
试品数
拍出试品的全部
抽出试品的3只
经项②试验启的全部
经项③试验后的全部
经项①试验后的全部
抽出试品的4只
抽出试品的5只
经项@试验后的2只
经项①试验后的3只
2只（可以是经项@试验后的）
经项通试验后的全部
注，对于瓷件内孔波有均压层及接触弹片者.工姗击穿电医试验时套管应密封，以避免绝缘油渗人型式试验时，即使有·只试品或一-项试验不符合表9中的任何-项要求，则型式试验不合格。8包装与标志
套管的包装应符合JB/Z 94的要求，8. 1
8.2套管瓷件上应按图纸规定的部位清楚而牢固地标吊制造厂商标和制造年份。8.3套管的包装箱或篓上应标明：制造厂名称；
套管型号：
套管数量：
W.bzsoso.coIGB 12944.1-91
“小心轻放”“瓷件”等字样或指示标记。随着每批送交的套管应附有产品检查合格证，此证应具有技术检查部门的印章附加说明
本标准由中华人民共和国机械电子工业部提出本标准由西安电瓷研究所日口
本标准由西安电瓷研究所负费责起草，本标准主要起草人丘未资，李大辅，W.bzsoso.coD
