本标准规定了天然饰面石材肖氏硬度试验所用设备及量具、试样、试验步骤、结果计算和试验报告。本标准适用于天然饰面石材的肖氏硬度试验。 GB/T 9966.5-2001 天然饰面石材试验方法 第5部分：肖氏硬度试验方法 GB/T9966.5-2001 标准下载解压密码：www.bzxz.net

Ics 91.100.20
中华人民共和国国家标准
GB/T 9966. 1~~9966. 8—2001
天然饰面石材试验方法
Test methods for natural facing stones2001-12-30发布
中华人民共和国
国家质量监督检验检疫总局
2002-08-01实施

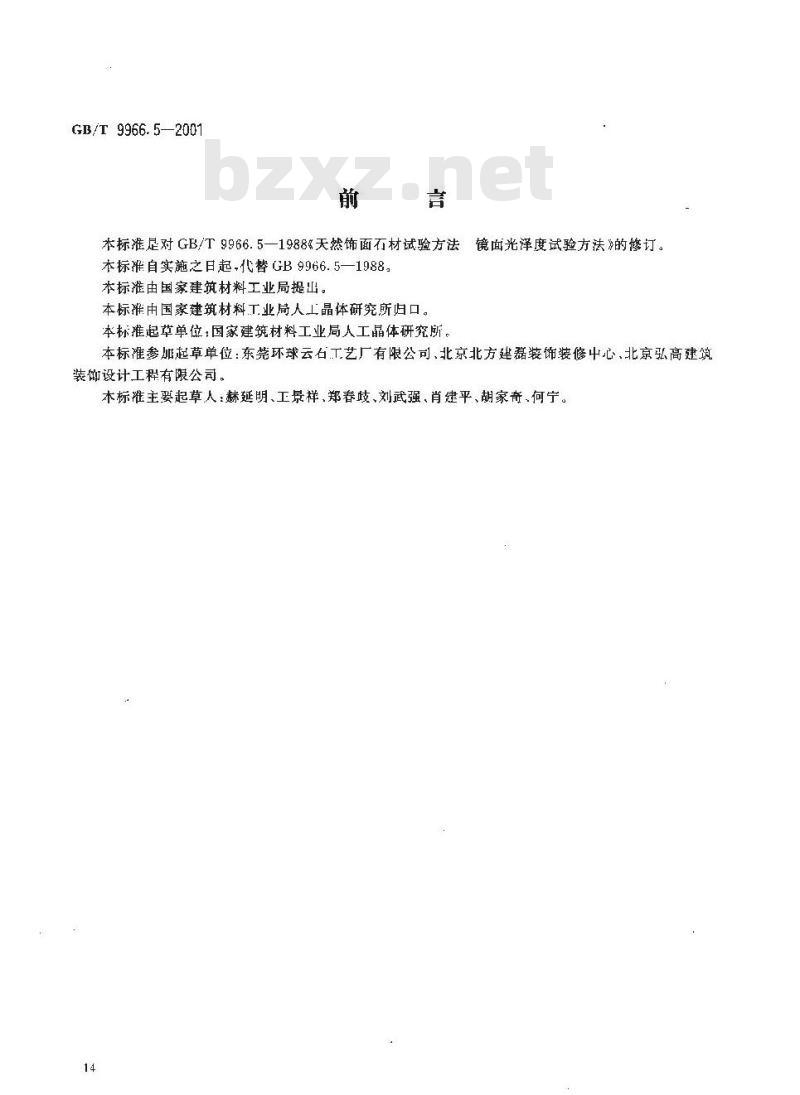

GB/T 9966.52001
本标准是对GB/T9966.5—19884天然饰面石材试验方法本标准自实施之日起-代替GB9966.5—1988。本标准由国家建筑材料工业局提山。本标准由国家建筑材料工业局人上晶体研究所归口。本标推起草单位;国家建筑材料工业局人工晶体研究所镜面光泽度试验方法》的修订。本标准参加起草单位：东莞环球云石工艺厂有限公司，北京北方建磊装饰装修中心北京弘高建筑装饰设计工程有限公司。
木标准主要起草人：赫延明、工景祥、郑春歧、刘武强、肖建平、胡家奇、何宁。14
1范围
中华人民共和国国家标准
天然饰面石材试验方法
第5部分：肖氏硬度试验方法
Test methods for natural facing stones-Part 5:Test method for shore hardncss本标准规定了天然
报告。
消氏硬度试验
本标准适用于天然饰前石材的肖氏硬度试验试验原理
GB/T 9966.5—2001
代替GB/T9966.5—1988
所用的设备及量具试样、试验步骤、结果计算和试验验原理为将规定形状的金刚石冲头D型硬度计计
头回弹定高度
式中：SD
3设备及量具
，的比值计算肖氏硬度值
从固定的高度起自由下落到武样的表面上，用冲力
HSD=KX
们民便度，
更度系数。
D 型硬度计
冲头的质量，g
冲头的落下高度,mn
冲头的顶端球面半径，mn1
技术参数见
冲头的回弹比利肖氏硬度值的关系3.2 试验台;质量为 4 kg。
其尔值误差不大于士
WSD=140X(h/hg)
3.3干燥箱：温度可控制在105C±2C范围内，4试样
4.1试样的长度.宽度为100mm×1c0mm，厚度大于10mm。每组二块。4.2试样应能代表该品种的品质特征，如矿物组成品粒分布状态等，4.3试样上下两面应平行、平整：试验面镜向光泽大于30。4.4试验面不得有坑窝、砂眼和裂纹等缺陷、中华人民共和国国家质量监督检验检疫总局2001-12-30批准2002-08-01实施Www.bzxZ.net

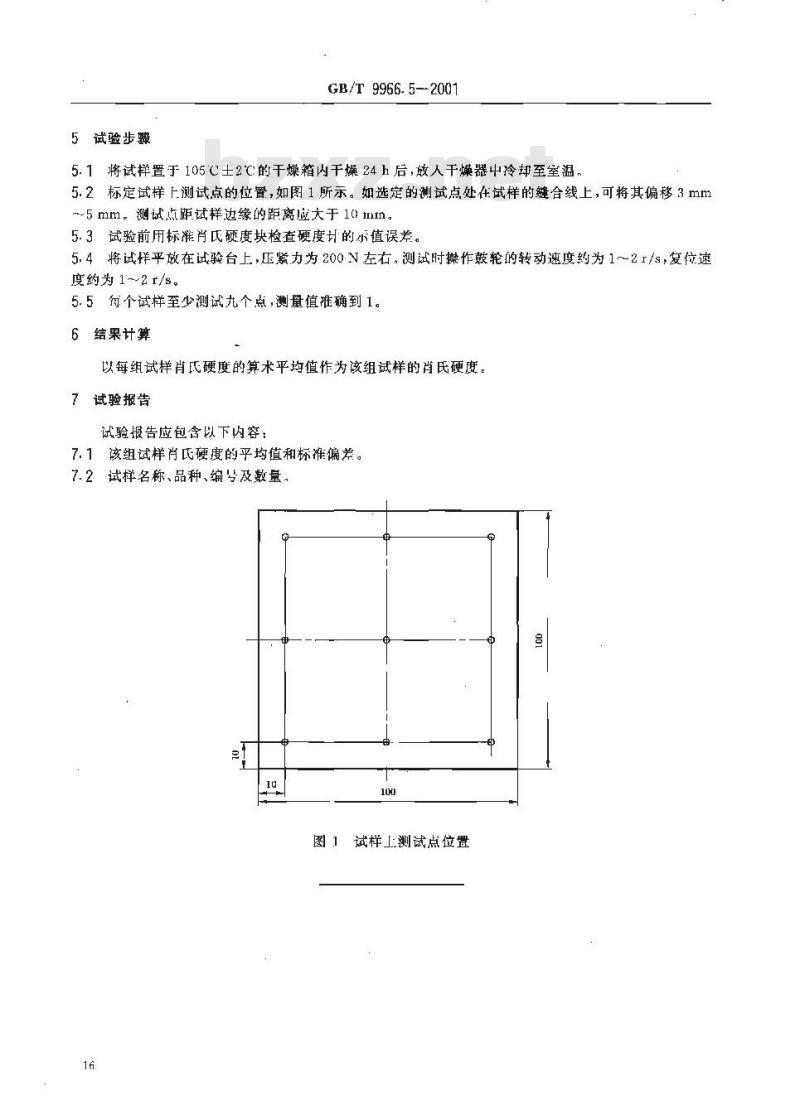

5试验步骤
GB/T 9966. 5-2001
5. 1 将试样置于 105C士2℃:的干燥箱内于爆 24 h 后,放入干燥器中冷却至室温5. 2 标定试样上测试点的位置,如图 1 所示。如选定的测试点处在试样的縫合线上,可将其偏移 3 mm~5mm。测试点距试样边缘的距离应大于10mm。5.3试验前用标准肖氏硬度块检查硬度计的示值误差。5.4将试样平放在试验台上，压紧力为200N左右，测试时操作鼓轮的转动速度约为1～2r/s，复位速度约为 1~2 r/s。
5.5衔个试样至少测试九个点，测量值准确到1。6结果计算
以每组试样肖氏硬度的算术平均值作为该组试样的肖氏硬度。7试验报告
试验报告应包含以下内容：
7.1该组试样肖氏硬度的平均值和标谁偏差。7. 2 试样名称、品种、编号及数量,10
图1试样测试点位置
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
