GB/T 9984.4-2004工业三聚磷酸钠 水不溶物的测定

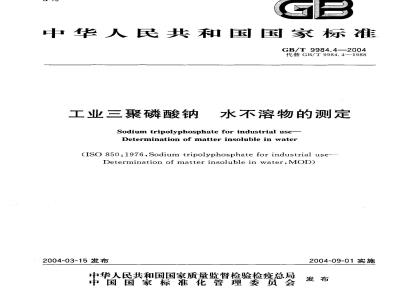

ICS 71. 100. 40
中华人民共和国国家标准
GB/T9984.4—--2004
代替GB/T9984.4—1988
工业三聚磷酸钠
水不溶物的测定
Sodium tripolyphosphate for industrial use-Determination of matter insoluble in water(ISO 850:1976,Sodium tripolyphosphate for industrial use-Determination of matter insoluble in water,MOD)2004-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-09-01实施

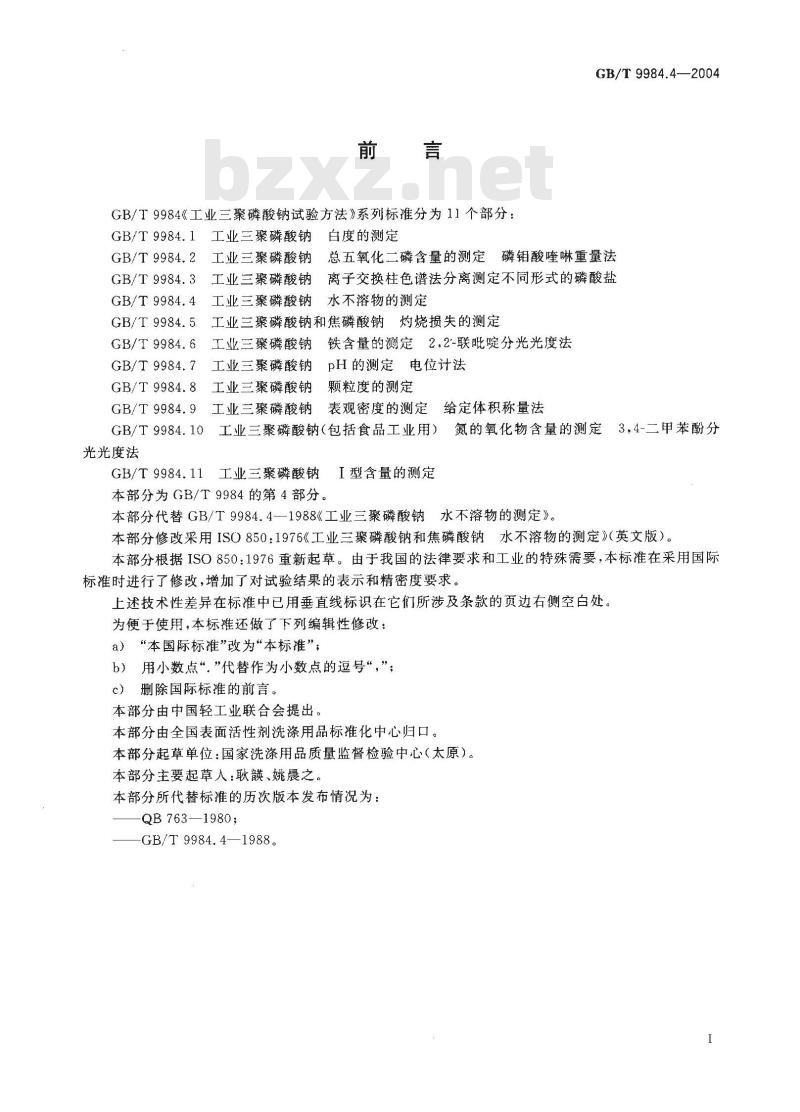

GB/T9984《工业三聚磷酸钠试验方法》系列标准分为11个部分：GB/T 9984. 1
工业三聚磷酸钠白度的测定
GB/T 9984.4—2004
工业三聚磷酸钠总五氧化二磷含量的测定磷钼酸喹啉重量法GB/T 9984. 2
GB/T9984.3工业三聚磷酸钠离子交换柱色谱法分离测定不同形式的磷酸盐GB/T 9984. 4
工业三聚磷酸钠水不溶物的测定工业三聚磷酸钠和焦磷酸钠灼烧损失的测定GB/T 9984. 5
工业三聚磷酸钠
GB/T 9984. 6
铁含量的测定2，2-联吡啶分光光度法GB/T 9984. 7
GB/T 9984. 8
工业三聚磷酸钠pH的测定电位计法工业三聚磷酸钠
颗粒度的测定
表观密度的测定给定体积称量法工业三聚磷酸钠
GB/T 9984.9
GB/T9984.10工业三聚磷酸钠（包括食品工业用）氮的氧化物含量的测定3,4-二甲苯酚分光光度法
I型含量的测定
GB/T 9984. 11
、工业三聚磷酸钠
本部分为GB/T9984的第4部分。
本部分代替GB/T9984.4—1988《工业三聚磷酸钠水不溶物的测定》。本部分修改采用ISO850：1976《工业三聚磷酸钠和焦磷酸钠水不溶物的测定》（英文版）。本部分根据ISO850：1976重新起草。由于我国的法律要求和工业的特殊需要，本标准在采用国际标准时进行了修改，增加了对试验结果的表示和精密度要求。上述技术性差异在标准中已用垂直线标识在它们所涉及条款的页边右侧空白处。为便于使用，本标准还做了下列编辑性修改：a）“本国际标准\改为“本标准”；b）用小数点“。”代替作为小数点的逗号“，”；c）删除国际标准的前言。
本部分由中国轻工业联合会提出。本部分由全国表面活性剂洗涤用品标准化中心归口。本部分起草单位：国家洗涤用品质量监督检验中心（太原）。本部分主要起草人：耿、姚晨之。本部分所代替标准的历次版本发布情况为：QB 763—1980;
GB/T 9984.4—1988。

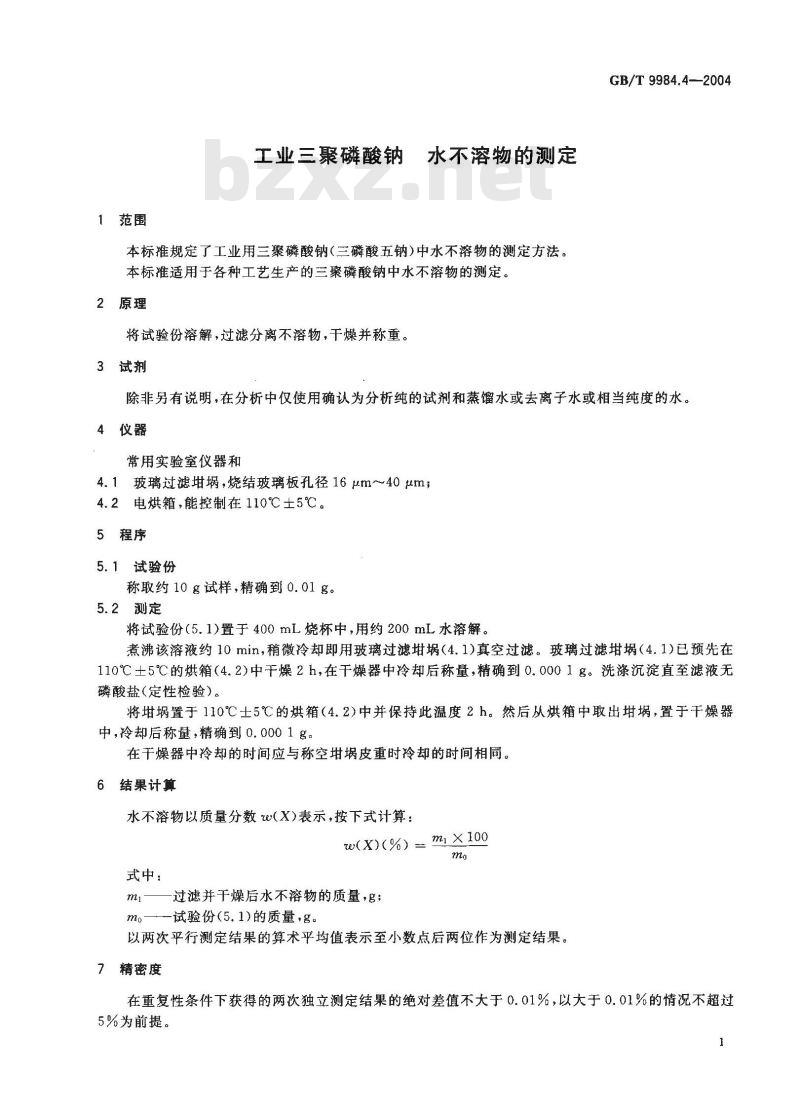

1范围
工业三聚磷酸钠水不溶物的测定本标准规定了工业用三聚磷酸钠（三磷酸五钠)中水不溶物的测定方法。本标准适用于各种工艺生产的三聚磷酸钠中水不溶物的测定。2原理
将试验份溶解，过滤分离不溶物，干燥并称重。3试剂
GB/T 9984.4—2004
除非另有说明，在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水。4仪器
常用实验室仪器和
4.1玻璃过滤埚，烧结玻璃板孔径16μm～40μm；4.2电烘箱，能控制在110℃士5℃。5程序
5.1试验份
称取约10g试样，精确到0.01g。5.2测定
将试验份（5.1)置于400mL烧杯中，用约200mL水溶解。煮沸该溶液约10min，稍微冷却即用玻璃过滤埚（4.1)真空过滤。玻璃过滤埚（4.1)已预先在110℃土5℃的烘箱（4.2)中干燥2h，在干燥器中冷却后称量，精确到0.0001g。洗涤沉淀直至滤液无磷酸盐(定性检验）。
将埚置于110℃土5℃的烘箱（4.2)中并保持此温度2h。然后从烘箱中取出埚，置于干燥器中，冷却后称量，精确到0.0001g。在干燥器中冷却的时间应与称空埚皮重时冷却的时间相同。6结果计算
水不溶物以质量分数(X)表示，按下式计算：w(X)(%) = mi ×100
式中：
过滤并干燥后水不溶物的质量，g；mi
mo——试验份(5.1)的质量，g。以两次平行测定结果的算术平均值表示至小数点后两位作为测定结果。7精密度
在重复性条件下获得的两次独立测定结果的绝对差值不大于0.01%，以大于0.01%的情况不超过5%为前提。
GB/T9984.4—2004

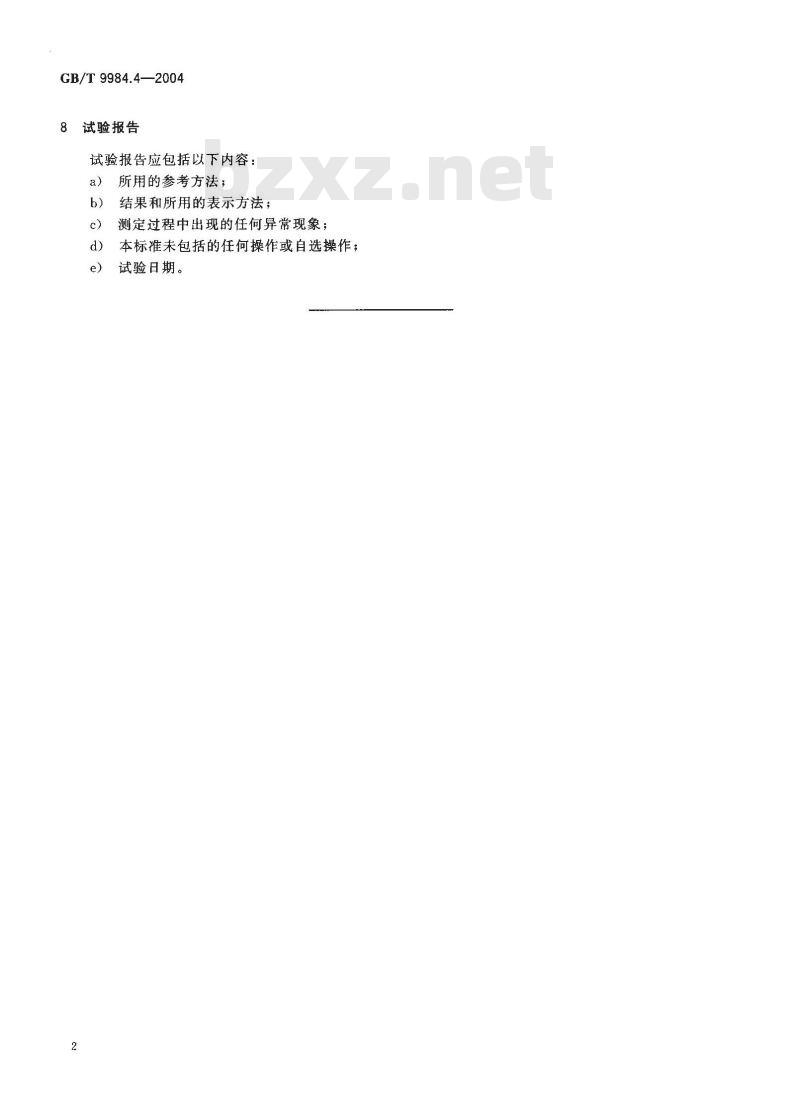

试验报告
试验报告应包括以下内容：
所用的参考方法；
结果和所用的表示方法；
测定过程中出现的任何异常现象；本标准未包括的任何操作或自选操作；试验日期。
