GB/T 10022. 1-1998

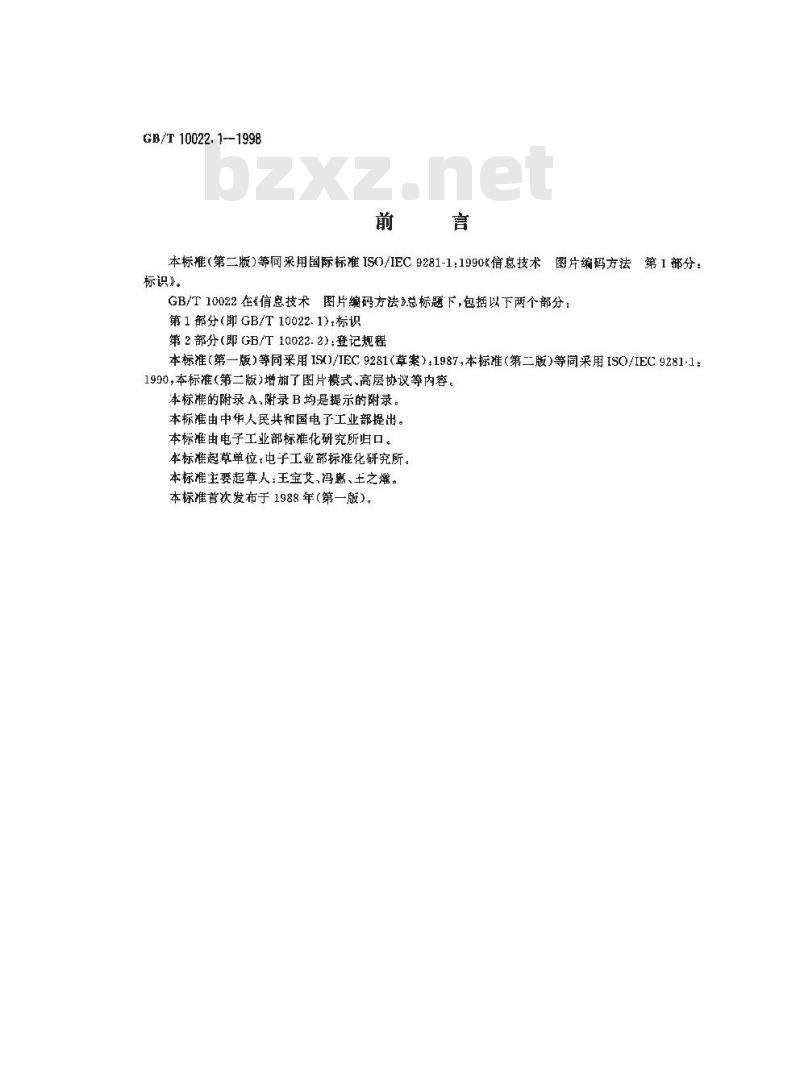

本标准（第二版）等同采用国际标准IS0/IEC9281-1:1990信息技术图片编码方法
第1分：
标识》。
GB/T10022在《信息技术图片编码方法》总标题下，包括以下两个部分：第1部分（即GB/T10022.1)，标识第2部分（即GB/T10022.2）；登记规程本标准（第一版）等同采用IS)/IEC9281（草案）+1987，本标准（第二版）等同采用ISO/IEC9281-1：1990，本标准（第二版)增加了图片模式、高层协议等内容。本标准的附录A，附录B均是提示的附录。本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标摊起草单位t电子工业部标准化研究所。本标准主要起草人：王宝艾、冯惠、士之爆。本标准首次发布于1988年（第一版）。GB/T 10022. 1—1998
ISO/IEC 前言
ISO(国际标准化组织)和IEC(国际电工委员会）是世界性的标准化专门机构。国家成员体（它们部是IS)或IEC的成员国）通过国际组织建立的各个技术委员会参与制定针对特定技术范围的国际标准。ISO和IEC的各技术委员会在共同感兴趣的领域内进行合作。与ISO和IEC有联系的其他官方和非官方国际组织也可参与国际标准的制定工作。对于信息技术，ISO和IEC建立了个联合技术委员会，即ISO/IECTC1。由联合枝术委员会提出的国际标准草案需分发给国家成员体进行表决。发布：·项国际标准，至少需要75%的参与表决的国家成员体投票赞成，
国际标准ISO/1EC:9281-1是由信息技术联合技术委员会制定的。ISO/IEC9281在信息技术图片编码方法总标题下，包括以下两个部分：一第丨部分;标识
第2部分，登记规程
附录A、附景B仅提供参考信息。GB/T 10022. 1--1998
本标准规定了以数字形式表示的图片信息编码的标识方法，这种图片信息可以存储、处理或者通过远程通信或者通过物理存储媒体进行交换。本标准提供了在图片编码环境中不同图片编码,方法之间的转换技术，以及图片编码环境和符合GB/T2311的编码系统之间的转换技术。因此，本标准仪限于编码，不涉及由其他标准如GB/T15936涵盖的功能方面。GB/T2311描述面向字节的编码和图形字符与控制功能的扩充技术，并且为图形字符和控制功能的代码表分配了特定区域，而在图片编码中不能保持这种结构。因此，图片编码方法构成了不同于GB/T2311的编码系统。实际上，控制功能可以采取操作(操作码)和操作数的形式。由于本标准旨在作为一些其他特定图片编码方法标准的基础，因此在附录B中介绍一些基本概念。
1范围
中华人民共和国国家标准
信息技术图片编码方法
第1部分：标识
Information technology-Picture codingPurt 1: Identification
GB/T 10022.11998
idt IS0/IEc 9281-1:1990
代替 GB/T 10022—1988
本标准规定了以数学形式表示的图片信息编码的标识方法。本标准不规定图片实体的数据字段的内睿。如，这种字段也可包含与规定图片数据有关的声音和/或劲画数据。本标准用作·些标准的基础。与这些标准的一个或多个配合使用，利用一种或多种编码方法所得到的数字形式的图片信息可以构造直观易理解的文件。按照其他标准编码的图形字符也可以和图片信息组合。由这种文件得到的编码信息可进行处理，并可通过远程通信系统进行传送，本标准还规定了在字符编码信息和数字图片信息之间以及在不同的图片编码方法之间进行转换的技术。
2一致性
种图片端码方法与本标谁-致的条件是逆满足第5率，第6章和第7童的要求。3引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GR/T2311--1990信息处理七位和八位编码字符集代码扩充技术(eqVISO2022:1986）GB/T5261—1994信息处理七位和八位编码字符集用的控制功能(idtISO6429:1988）GB/T12054—1989数据处理转义序列的登记规程（negIS02375：1985）GB/T10022.2—1996信息技术图片编码方法第2部分：登记规程(idtIS0/IEC 9281-2：1990)
4定义
本标推采用下列定义。
4.1图片picrure
可视信息的有界表示。例如，它可能是带有文字注解的相片，图形、图表或它们的组合。它也可能是与可视信息相关的声音和/或动画数据。4.2图片编码icture cading
图片的数字形式表示.它特别适用于存储、交换或处理。4.3 图形元素 graphic element构成一幅图片的矩阵的组成部分国家质量技术监舒局1998-11~05批准1999-06-01实施
GB/T 10022. 1--1998
4.4图片编码方法picturecodingmethod对构成图片的特定类型的图形元素进行编码的专门方法。4.5图片编码环境picture coding environment使用多种图片编码方法的各种应用。4.6图片实体(PE)picture entity(PE)图片或部分图片的完整的编码表示，它由图片控制实体和图片数据实体组成。4.7图片控制实体(PCE）picture control entity(PCE)指示图片实体开的山两个惑三个字段构成的开头部分。4.8图片数据实体（PDE）picturedataentity(PDE）由接收设备得到的用于构成图片描述的二进制编码信息。4. 9图片编码定界符(PCD)picture coding delimiter(PCD)启动 PCE开始的一个两字节字段。4.10编码方法标识符（CMI）codingmethod identifier(CMI）跟随在PCI)后面且标识图片数据实体中所使用的特定编码方法的两字节或三字节字段。4.11长度指示符(LI)length indicator(LI)指明图片数据安体中的数据字节数的·个或多·个字皆的PCE字段。4.12相片编码photographic coding通过像素方式，使用高分辨率，宽灰度等级和/或体现自然景物的色彩来表示图片的技术。4.13计算机图形缩码computer graphics coding以可处理的形式表示用儿何方法牛成的图片的一种技术，这些图片元素能容易地由计算机处理。5标识方法
5.1图片编码方法
在图计编码环境中，可以使用不同类型的图片编码方法。这些图片编码方法的标识应按照5.2中规定的厅法进行。
5.2编码
在下面捕述中假设是8位编码。因此，单词“字节”按“8位节”来使用。然而，本标准的规定在7环境中也是有效的，在此情况下，单词“字节\应解释成\7位字节\的意思。5.2.1总则（见图1)
在图片编码环境中，种情况下的图片编码方法应含有-个图片实体（PE)PF图片实体
PCE图片控制实体
PCD 编码
定界符
5.2.2图片实体(PE)
CMI 方法
标识符
指示符
图片实体的结构
每个PE应含有个图片控制实体(PCE)和一个图片数据实体(PDE)。5.2.3图片控制实体(PCE)
每个 PCE至少应含有一个图片编码定界符(PCD)利个编码方法标识符(CMI)。根据由 CMI 标GB/T 10022. 11998
识的编码方法的要求，在CMI后可眼着长度指示符以规定PDE中的图片数据宇节数。5.2.4图片编码定界符(PCD)
PCD应是PCE的第一个字段，它由两个字节(0)/1107/00)表示。5.2.5编码方法标识符(CMI)
CMI应为限在它后面的图片数据标识特定的编码方法。CMI至少应由符合第6章规定的两个字节组成。
5.2.6图片数据实体(PDE）
PDE应由其前面CMT所标识的方法米编码的图片数据组成。如果PDE中的数据是面向位的，则编码方法应规定如何识别数据的结束。如果PDE中位的数目不是8的倍数,则FIDE应由 1 例7 个*0\位来填充,以保证字节对齐。5.2.7LI编码(见图2)
LI字段的第1个字节应指明PDE中的数据字节数*n\是否被规定。如果第1个字节被置为全“心”，则字节数“”未被规定，并且下一个宇节为PDE的第1个字节如果第 1个字节被置为全“1\,则字节数\n\被规定,那么龈着的一个或多个字节应有如下结构(见图2),其中：
bg—X：0或1均可
b.一扩晟标志
l,到 b,=规定数据字节数
图2规定PDE长度的字节的结构
每个字节的b，位可以忽略。每个字节的b，位应置为\1\。每个字节的b位是扩展标志位。bs到b,构成了无正负号的二进制数,bs到b1对应的权值次为21、2°.2°、21 利2°。如这个二进制数的值小于或等下31则LI由一个字节来表示并且扩展标志位置为0”。如果这个二进制数的值大于31,则LI由多个字节表示，这个值的最高有效部分应包含在第1个已记录的字节中。除了最后一个学节的扩展标志位肾为\0\外，所有字节的扩展标志位应置为“1”。数据字节的数目
1 字节,0≤n≤25-~1
2字节:25≤n≤2\--1
n字节:25(n-1)≤n≤25n -1
编码表示的例了免费标准下载网bzxz
5.2.8PE的终止
第1个字节
第2个字节
GB/T10022.1—1998
如果PE的PCE包含一个指明PDE中的数据字节数“”的LI宝段，卿PE按此终止。如果PE的PCE包含一个没有指明数据字节数“”的LI字段，则图片编码方法应规定一个终止符，它作为PDE的一部分，以指明PE的终止。
6CMI规范
6.tCMI的结（见图3)
CMI由两个字节组成，
图片模式字节(PM)：
标识符
图3供CMI字节用的代码表
一图片标识符学节（PI）。
CMI=PM-+PI
[M字节应规定图片模式（见6.2),且应在02/00至03/14的范围内。PI字节应规定编码方法，且应在04/00到07/15的池围内位组03/15将保留用工代码表的未来护展（E）。6.2模式规范
GB/T10022.11998
当定义新的模式时,每种模式应也如下 PM字节标识：PM
增量模式
几何模式
相片模式
当定义其他的模式时，应由PM字节来标识。这些模式中的两种或多种模式的组合也应由PM字节来标识。
字符编码和阁片缩码的相互转换根据应用情况，从GB/T2311-1990所规定的字符编码转换到按照本标准标识的图片编码方法和从图片编码转换到字符编码是用不同的方法来进行的。7.1高层协议
如果应用是由高层协议控制的，则学符编码和图片编码方法之间的转换是由高层协议来完成的。从字符缩码或从图片编码的出II到高基协设是由控制功能\CODINGMETHOEDELIMITER（CMD）来完成的，其编码表示为ESC06/04。符合GB/T2311一1990的编码字符集的调用，或由本标准标识的图片编码方法的调用是用高层协议的特定方法来完成（见图4)。高层协议
ESC 06/04
GB/T 2311-1990
ESC H/04
GB/T 10022. 1-1998
图4高层协议
7.2直接转换
如果应用不受高层协议的控制，或如果高层协议允许直接转换，则GB/T2311--1990和按本标准标识的图片编码方法之间的直接转换由ESC02/05F及ESC02/0504/00来实现（见图5)。GB/T 2311—1990
牢祥编码
ESC02/05F
ESC02/05F
FSC02/05F.
ESC I2/ 05 04/ 00
图5直接转换
GB/T 10022,11998
计算机图形
对于出CMI标识的每一种图片编码方法，应在编码学符集国际登记处进行相应的登记：这些编码GB/T 10022.1—1998
学符巢是与转义序列一起使用的,由 CMI 标识的每一种方法,就有一个 ESC 02/05F 类型的特定转义序列来对应。
成任何图片编码方祛返回到字符编码总是由ESC02/0504/00来实现的。7.3图片编码方法的顺序
除非高层协议的规则或特定应用的规则有要求，从-种图片编码方法转换到另一种图片编码方法应按如下规定进行。这对 7. 1 和 7. 2的规定均适用。一个PE后面可以跟着另一个带着相同或不同CMI的PE：如果CMI是相同的，则第二个PE规定了与第1个PE相同的图片缩码方法，-如果 CMI 是不同的,则第二个 PE规定了与第 1个 PE不同的图片编码方法。按上述规则,第三个 PE 可以跟着第二个 PE,依次类推。8登记机构
对以国际标的形式或以公开可得到的文件形式规定的每一种图片编码方法，其CMI标识应由图片编码的登记机构唯一地来分配。登记机构应保存按照GB/T10022.2的登记规程所分配的CMI登记-号。登记机构委以下列职能：
a）检验公开可得到的文件的完整性；b）按照规则分配、更改或删除CMI，c）保荐和必要时发布登记号！
d）对于按照本标准登记的每种图片编码方法向GB/T12054规定的转义序列的登记机构中请登记。
GB/T 10022. 1—1998
附录A
(提示的附录）
应用的例子
表A1列出了不同类别的图形元素（如附录B所描述的）与使用部分或全部图形元素类别的某些业务或应用之间的对应关系。
对应表A1中·一列的每种图形元素类别期望采用-致的编码方案。采用这种模式是为了更好地满足表A1所列的各种相关业务的需求。尽管在同种业务内，或者对于不同的业务或应用来说，对同一类图形元素可能需要不同等级的分辨率或图片消晰度，但其编码方案应确保在不同实现级别上具有间上或向下兼容性。
表A1不同业务（应用）的图形元素业务
《应用）
可视数据
智能用户电报
计算机图形
图像处理
慢扫描图像
滤合型智能用户电报
传真电报
图形字符申
字符编码
避片元素
几何元素
（提示的附录）
基本概念介绍
短线段
像案矩阵
相片图像
图片可以认为是由图形元素组成。每种图形元素可具有形状、大小，灰度或额色以及位置等有关的属性。一种图形功能是用于产生一个图形元素的指令或命令。每一类图形元素均具有某些明显的可视特性，这些特性可生成相应的特定图片编码方法。但是，要完全区分开这些图形元素的类型是不可能的，因为胤-阁片可以用儿种不同类型的图形元素来产生。用于图片编码方法的不同的图形元素如下：B1图片元素字符
从图形总表中取出的一些预定义的形状或图案，以相邻字符单元表示，以使构成一幅简单的图片。例如，嵌块和线段拼图字符集。B2几何光素
几何元素以其特殊的外表为特征，并能用谐如点、线、频、矩形和多边形等几何图原表示。由这些元GB/T10022-1—1998
素所构的图片很容易由计算机生成和处理。B3
短线完素
用以构成要求具有高度轮廓细节的图片。例如，手迹、草图和自然物体的轮痴等，B4像素矩阵
可对每个像紊的颤色进行定义的图片的有界区域。可以限制其色彩分辨率和色彩范围，因此所产生的图片可以具有合成的效果。
B5相片元素
由可单独定义的许多像素组成的矩阵，这些像素可具有很大的色彩范围。因此所产生的图片将具有自然景物的相片效果。
“图形宇特率
形成一幅完整图片的字符串。正如GKS和CGM等图形标准中的情形一样B7动态再定文字符集(DRCS）
用以规定或形成专用字符的各类图形元素，也可通过动态再定义字符集(DRCS)的技术来产生。这些元素的可视外表，在使用之前，必须事先规定并传送。对这些元素进行编码的方法取决于它们的类型。
