本标准规定了机械接触的离合器(简称离合器)术语。本标准适用于机械接触的离合器。 GB/T 10042-2003 离合器术语 GB/T10042-2003 标准下载解压密码：www.bzxz.net

本标准是对GB/T10042—1988《离合器术语》的修订。本标准参考了国外先进标准JISB0152—1997《离合器及制动器词汇》。本标准与GB/T10042—1988的不同之处如下：一根据GB/T1.1一2000对内容和形式进行了修改。一对部分中英文印刷错误及部分英文进行了修改。本标准由全国机器轴与附件标准化技术委员会提出并归口。GB/T10042—2003
本标准起草单位：中船重工七院七一一研究所、机械科学研究院、北京新兴超越科技开发有限公司。本标准主要起草人：严忠胜、明翠新、洪敦麟、张贻飞、孔庆堂、袁家伟、朱春梅、孔纬。本标准所代替标准的历次版本发布情况为：—GB/T10042-1988。

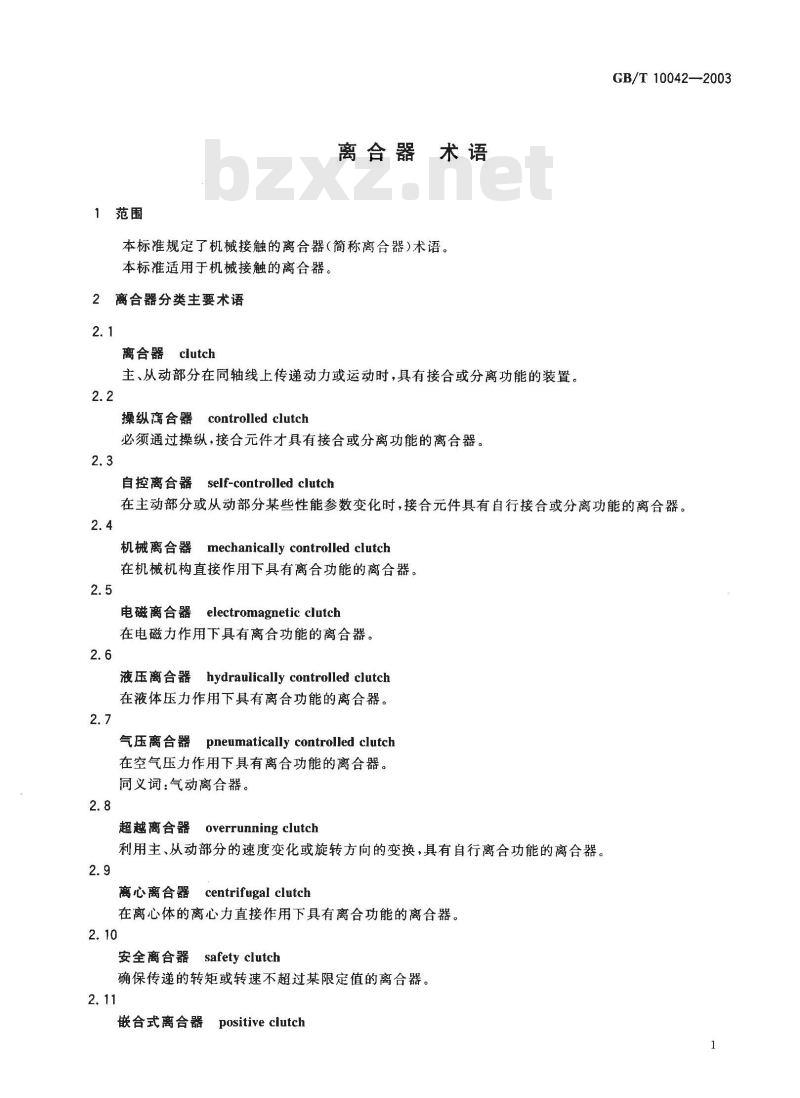

1范围
离合器术语
本标准规定了机械接触的离合器（简称离合器）术语。本标准适用于机械接触的离合器。2离合器分类主要术语
离合器clutch
主、从动部分在同轴线上传递动力或运动时，具有接合或分离功能的装置。2.2
操纵离合器
controlledclutch
必须通过操纵，接合元件才具有接合或分离功能的离合器。2.3
自控离合器self-controlled clutchGB/T 10042—2003
在主动部分或从动部分某些性能参数变化时，接合元件具有自行接合或分离功能的离合器。2.4
mechanically controlled clutch机械离合器
在机械机构直接作用下具有离合功能的离合器。2.5
电磁离合器electromagnetic clutch在电磁力作用下具有离合功能的离合器。2.6
液压离合器hydraulically controlled clutch在液体压力作用下具有离合功能的离合器。2.7
pneumatically controlled clutch气压离合器
在空气压力作用下具有离合功能的离合器。同义词：气动离合器。
overrunning clutch
超越离合器
利用主、从动部分的速度变化或旋转方向的变换，具有自行离合功能的离合器。2.9
离心离合器centrifugal clutch在离心体的离心力直接作用下具有离合功能的离合器。2.10
安全离合器
safety clutch
确保传递的转矩或转速不超过某限定值的离合器。2.11
positive clutch
嵌合式离合器
GB/T 10042--2003
主、从动部分的接合元件采用机械嵌合副的离合器。2.12
摩擦式离合器friction clutch
主、从动部分的接合元件采用摩擦副的离合器。2.13
干式离合器dryclutch
接合元件在干摩擦条件下工作的离合器。2.14
湿式离合器wet clutch
接合元件在湿摩擦条件下工作的离合器。同义词：油浸离合器。
弹性离合器flexible clutch
具有弹性传递动力或运动作用，又有阻尼作用的离合器。2.16
刚性离合器rigid clutch
具有刚性传递动力或运动作用，而无阻尼作用的离合器。2.17
one-way clutch
单向离合器
只能在同一个旋转方向传递动力或运动的离合器。2.18
two-directional clutch
双向离合器下载标准就来标准下载网
能在正反两个旋转方向传递动力或运动的离合器。2.19
normally disengaged clutch
常开离合器
除去操纵力后处于分离状态的离合器。2.20
normally engaged clutch
常合离合器
除去操纵力后处于接合状态离合器。2.21
片式离合器discclutch
用圆环片的端平面组成摩擦副的离合器。同义词：盘式离合器。
牙嵌离合器jawclutch
用爪牙状零件组成嵌合副的离合器。2.23
toothed clutch.
齿形离合器
用内齿和外齿组成嵌合副的离合器。2.24
cone clutch
圆锥离合器
用圆锥侧面组成摩擦副的离合器。2
摩擦块离合器frictionblockclutch用摩擦块端面与对偶件组成摩擦副的离合器。同义词：块式离合器。
销式离合器pin-typeclutch
用销和销座零件组成嵌合副的离合器。2.27
key-type clutch
键式离合器
用键和键座零件组成嵌合副的离合器。2.28
涨圈离合器
expansion ring clutch
用涨圈的外圆柱面与对偶件组成摩擦副的离合器。2.29
torsional spring clutch
扭簧离合器
用扭簧的内圆柱面与对偶件组成摩擦副的离合器。2.30
brake-band clutch
闸带离合器
用闸带的内圆柱面固定摩擦材料与对偶件组成摩擦副的离合器，2.31
brake-shoe clutch
闸块离合器
用闸块的外圆面固定摩擦材料与对偶件组成摩擦副的离合器。2.32
鼓式离合器drum clutch
用圆柱面作为摩擦副的离合器。2.33
diaphragm clutch
隔膜离合器
空气压力通过隔膜片施加到摩擦副上的离合器。同义词：膜片离合器。
pneumatic type clutch
气胎离合器
空气压力通过气胎施加到摩擦副上的离合器。同义词：轮胎离合器
滚柱离合器roller clutch
用滚柱和星轮、滚柱和滚道组成摩擦副的离合器。2.36
号 sprag clutch
楔块离合器
用楔块和内、外滚道组成摩擦副的离合器。2.37
ratchet clutch
棘轮离合器
GB/T 10042—2003
GB/T 10042—2003
由棘轮、棘爪组成嵌合副的离合器。2.38
同步离合器synchro clutch
主、从动部分转速同步后自动接合，负转差时自动分离的离合器。2.39
钢球离合器steel ball clutch
把钢球作为离心体的离合器
magnetic-particle clutch
磁粉离合器
主、从动部分间隙中充填磁粉，借助于磁粉间的结合力和磁粉与工作面之间的摩擦力传递动力或运动的离合器。
双作用离合器dualclutch
具有一个主动部分、两个从动部分的离合器。同义词：双联离合器。
调速离合器adjustable-speed clutch主动部分转速恒定，从动部分的转速通过油膜作用可无级调速的离合器。同义词：油膜离合器；w离合器；滑差离合器。3离合器主要零部件的术语
内片inner plate
内圆周面与内传动件相嵌合，其端面同外片端面组成摩擦副的圆环片。3.2
外片outer plate
外圆周面与外传动件相嵌合，其端面同内片端面组成摩擦副的圆环片。3.3
主动部件drivingpart
与驱动件相联接，输人动力或运动的部件。3.4
从动部件driven part
与被驱动件相联接，输出动力或运动的部件。3.5
inner driving medium
内传动件
与内片嵌合在一起传递动力或运动的零件。3.6
outer driving medium
外传动件
与外片嵌合在一起传递动力或运动的零件。3.7
芯片 core plate
端面可与摩擦衬片或摩擦材料层做成一体的金属片或非金属片。同义词：芯板；基片。
摩擦衬片friction facing
用摩擦材料制成的片状零件。
同义词：面片。
摩擦片friction plate
芯片和摩擦衬片或摩擦材料层组成的部件。3.10
对偶件mating plate
端面同摩擦片组成摩擦副的金属件。同义词：光片。
承压盘bearing disc
承受摩擦副推力的圆盘。
压盘 pressure plate
对摩擦副施加压力的圆盘。
接合机构
g joint mechanism
具有使接合元件产生接合动作的部件。3.14
分离机构release mechanism
具有使接合元件产生分离动作的部件。3.15
接合元件 joint element
能实现主、从动部分离合功能的嵌合副或摩擦副。同义词：接合子。
压紧弹簧
pressure spring
压紧摩擦副、产生摩擦力的弹簧。3.17
f return spring
回位弹簧
压紧力卸除后，使接合元件恢复到起始位置的弹簧。同义词：返回弹簧；复位弹簧。3.18
分离弹策 release spring
离合器分离时，保证主、从动部件之间有一定间隙的弹簧。3.19
膜片弹簧diaphragm spring
同时起压紧摩擦副和分离机构作用的弹簧。3.20
扭簧 torsional spring
依靠其弹性产生摩擦力以传递动力或运动的弹簧。GB/T 10042—2003
GB/T 10042--2003
涨圈 expansion ring
依靠其弹性产生摩擦力以传递动力或运动的、带有缺口的金属圈。3.22
气胎pneumatic type
表面可固定摩擦元件，用橡胶和特制帘布等制成的具有弹性又能传递动力或运动的环形密封气囊。3.23
摩擦鼓部件drumassembly
圆柱表面上固定有气胎和摩擦元件的圆简件。同义词内鼓轮：外鼓轮。
鼓轮drum
以圆柱面为摩擦工作面，同摩擦元件组成摩擦副的零件。同义词：内鼓轮；外鼓轮。
隔膜片diaphragm
用耐油橡胶和特种纤维等制成的，具有弹性、起接合机构作用的零件。3.26
inner cone assembly
内锥体部件
空心金属圆台外表面上固定有摩擦衬片或摩擦材料层，并与外锥体内表面组成摩擦副的部件。3.27
外锥体outer cone parts
等壁厚的空心圆台，其内表面与内锥体部件外表面组成摩擦副的零件。3.28
弹性部件flexibleassembly
弹性离合器中既有弹性传递动力或运动作用，又有阻尼作用的部件。3.29
限位装置cagingdevice
保证弹性部件的扭转角不超过某限定值的部件。3.30
支承盘supporting plate
限制弹性部件的轴向移动距离并起支承作用的零件。3.31
楔块sprag
楔块离合器中，工作面由多个圆弧面组成，与外圈接触的工作圆弧的圆心同与内圈接触的工作圆弧的圆心有偏心距的异形块状零件3.32
星轮 star wheel
滚柱超越离合器中具有星状的零件。3.33
滚道race
超越离合器中，内、外圈与接合元件（滚柱或楔块）接触的圆柱表面。6
滑移件 sliding component
沿螺旋花键作轴向滑移以操纵离合器离合的部件。3.35
磁轭magnetic yoke
装有激磁线圈和衔铁组成磁路的铁芯。3.36
衔铁armature
与磁轭组成闭合磁路并可作轴向移动的铁芯。3.37
磁粉 magnetic particle
呈球形或卵形、具有软磁性的耐热金属粉末（颗粒)。3.38
磁粉填料powderpacking
磁粉和添加剂按比例相配的混合物。3.39
闸块brake shoe
闸块离合器中，外圆柱面固定有摩擦材料的部件。3.40
铜基摩擦片copper-based friction plateGB/T10042—2003
以铜粉或铜合金粉为基体，添加适量的摩擦和润滑组元，采用粉末冶金工艺与芯片烧结制成的摩擦片。
铁基摩擦片iron-based friction plate以铁粉为基体，添加适当的摩擦和润滑组元，采用粉末冶金工艺与芯板烧结制成的摩擦片。3.42
喷涂摩擦片
spray-coated friction plate
采用热喷涂工艺将摩擦材料和芯片制成一体的摩擦片。3.43
纸基摩擦材料paper friction material以石棉、纸浆等为基体，添加适量填料，以树脂为粘结剂，采用造纸和热小工艺制成的摩擦材料。3.44
碳基摩擦材料 carbon friction material以碳素粉末或碳纤维为基体，添加适量有机粘结剂及填料，采用热压成型工艺制成的摩擦材料。3.45
石棉摩擦材料asbestos frictionmaterial石棉纤维添加适量填料，以树脂为粘结剂，采用热压工艺制成的摩擦材料。3.46
碳-碳复合材料 carbon-carbon composite material碳纤维（或碳布)采用反复碳化或气相沉积工艺制成的摩擦材料。3.47
半金属摩擦材料semimetal friction material石棉无机纤维、金属增强纤维、高碳铁粉和填料，以树脂为粘结剂，采用热压工艺制成的摩擦材料。7
GB/T10042—2003
4离合器性能术语
离合器的理论转矩 Ttheoretical torque of clutch未计及实际工作情况对转矩影响时要求离合器传递的稳定转矩。4.2
离合器的公称转矩 Tnominal torque of clutch根据系列化要求设计每一规格离合器所能长期传递的转矩。4.3
离合器的计算转矩 T。calculated torque of clutch计及实际工作情况的影响作为选择或计算离合器依据的转矩。4.4
离合器的瞬时最大转矩Tmaxinstantaneous maximum torque of clutch因瞬时过载作用在离合器上的最大转矩。4.5
离合器的空转转矩Tidletorqueof clutch离合器由接合状态变成分离状态后，从动轴土残存的转矩同义词：拖转矩；带排转矩。
离合器的静摩擦转矩T。maximum staticfriction torque of clutch离合器的摩擦副处于相对静摩擦状态下能传递的转矩。4.7
离合器的滑动摩擦转矩T。slidingfrictiontorqueofclutch离合器的摩擦副处于相对滑动摩擦状态下能传递的转矩。4.8
离合器的储备系数βsafefactorof clutch由于传动轴系载荷变化和工作环境等因素影响，在既要保证离合器处于静摩擦状态下工作，又要满足强度等条件的要求下，离合器的静摩擦转矩与理论转矩的比值。同义词：裕度系数；后备系数。4.9
当量摩擦半径Rmequivalent friction radius of facing摩擦副摩擦合力的作用半径。
离合器的静摩擦static friction of clutch当摩擦副在外力作用下主动部分对于从动部分具有相对运动趋势，并处于相对静止临界状态时的摩擦。
离合器的滑动摩擦slidingfrictionofclutch当摩擦副受力的作用越过相对静止临界状态，主、从动部分接触表面发生相对运动时的摩擦。4.12
静摩擦系数μ。coefficient of static friction在静摩擦状态下，摩擦副的接触面上所产生的最大摩擦力与法向作用力（正压力）的比值。8
滑动摩擦系数μacoefficlent of sliding frictionGB/T 100422003
在滑动摩擦状态下，摩擦副的接触面上产生的摩擦力与法向作用力(正压力)的比值。4.14
平均滑动摩擦系数uaaverage coefficient of sliding friction滑摩过程中，在指定时间内滑动摩擦系数的随机平均值。4.15
接合过程engagingprocess
操纵离合器后，使从动部分跟随主动部分运转直至同步的过程。4.16
缓冲接合过程buffer engaging process操纵离合器后，为了减小冲击，使从动部分所传递的转矩缓慢地增加，并使其转速平稳缓慢地达到和主动部分同步运转的过程。
分离过程disengaging process
操纵离合器后，使从动部分跟主动部分分离，产生异步运转直至从动部分完全分离的过程。4.18
接台时间 teengaging time
接合过程所需要的时间。
分离时间 tadisengaging time
分离过程所需要的时间。
滑摩时间 tssliding friction time从动部分和主动部分开始接触直至同步所需的时间。4.21
接合转速 neengaging rotating speed离合器主、从动部分开始接合时，主动部分的转速。4.22
离合器的许用转速[n]allowable rotating speed of clutch由于工作平稳性、强度等条件限制，离合器所允许使用的转速。4.23
离合器的负转差minusspeeddifference离合器的从动部分转速和主动部分转速之差。4.24
摩擦片的名义面积Annominal area of frictionplate不计摩擦片表面凹槽所计算出来的单面表面积。4.25
摩擦片的表观面积Apapparentareaof frictionplate扣除摩擦片表面凹槽面积后的摩擦片单面表面积。4.26
摩擦片的实际接触面积A，realcontactareaoffrictionplate摩擦片实际接触的单面表面积。9
GB/T10042—2003
摩擦片的名义压强 pnnominal specific pressure of friction plate按摩擦片的名义面积求得的表面单位压力。4.28
摩擦片的表观压强p，apparentpressureoffrictionplate按摩擦片的表观面积求得的表面单位压力。4.29
摩擦片的实际压强prreal specificpressureof frictionplate按摩擦片的实际接触面积求得的单位表面压力。4.30
摩擦片的静压强p，static specific pressure of friction plate离合器接合后，摩擦副之间处于相对静止时的表观压强。4.31
摩擦片的滑动压强pasliding specific pressure of friction plate离合器接合后，摩擦副之间有相对滑动时的表观压强。4.32
摩擦片的许用压强p] allowable specific pressure of friction plate摩擦片允许的最大表观压强。
滑差 slip difference
离合器的主动部分转速和从动部分转速之差。4.34
滑差率 slip rate
离合器主、从动部分转速差对主动部分转速之比。4.35
滑摩功E unit friction work
摩擦副在接合过程中单位表观面积上产生的摩擦功。同义词：单位摩擦功。
滑摩功率Aunit friction power摩擦副在接合过程中单位表观面积在单位时间内产生的摩擦功。同义词：单位摩擦功率。
许用滑摩功[E］ allowable unit friction work接合过程中摩擦副允许的最大滑摩功。4.38
许用滑摩功率[A]】allowableunitfrictionpower接合过程中摩擦副允许的最大滑摩功率。4.39
磨损率K
wearrate
摩擦副不产生烧伤，单位摩擦功下的最大磨损量(单面）。4.40
热负荷值qthermal loadvalue
GB/T10042—2003
离合器在滑摩过程中不断产生热量，热量的大小可用滑摩功和滑摩功率曲线表示，把滑摩功与滑摩功率的乘积称为热负荷值。
许用热负荷值Lg] allowablethermal load value保证离合器不会烧伤的允许最大热负荷值。4.42
覆盖系数 kcovering coefficient摩擦副中摩擦片与对偶件表观面积的比值4.43
接合频率fengaging frequency
离合器单位时间内的接合次数。4.44
摩擦副数 znumber of friction pairs摩擦副传递动力或运动时有效的摩擦接触副数。4.45
衰退 degeneration
由于接合过程或外界等因素造成摩擦副的性能变化而引起离合器工作能力下降的现象。4.46
恢复recuperation
摩擦副出现衰退现象后，恢复正常工作性能的能力。4.47
顿振tremor
离合器在接合过程中产生振动和噪声的现象。4.48
离合器的径向间隙の，radial clearance of clutch离合器分离后，摩擦副之间径向方向的距离。4.49
离合器的轴向间隙，axial clearance of clutch离合器分离后，摩擦副之间轴向方向的距离。4.50
离合器的轴向最大间隙 ?mxmaximum axial clearance of clutch离合器分离后，摩擦副之间轴向方向允许的最大距离。同义词：轴向调整间隙
离合器的许用径向补偿量[Ay] alloweble radial compensation of clutch离合器所联两轴在规定部位上的允许径向相对偏移量。4.52
离合器的许用轴向补偿量[△x」allowableaxial compensationof clutch离合器主、从动部分在端部允许轴向相对偏移量。4.53
离合器的许用角度补偿量[△a]allowableangularcompensationof clutch离合器主、从动部分的允许角度相对偏移量。11
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
