本标准规定了铁矿石(烧结矿、球团矿)物理试验试样的取样、制样方法和程序，以及对一个交货批量的物理性能的确定。本标准适用于高炉用铁矿石、烧结矿、球团矿以及其他代用品的物理试验用试样的取样和制样工作。 GB/T 10122-1988 铁矿石(烧结矿、球团矿)物理试验用试样的取样和制样方法 GB/T10122-1988 标准下载解压密码：www.bzxz.net

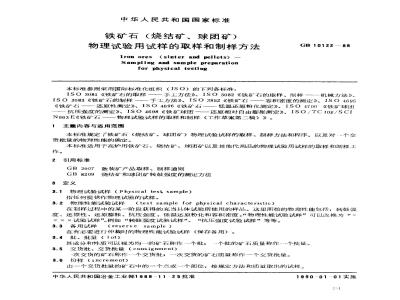

中华人民共和国国家标准
铁矿石（烧结矿、球团矿）
物理试验用试样的取样和制样方法Iron ores (sinter and pellets)Sampling and sample preparationfor physical testing
GB10122—88
本标准参照采用国际标准化组织（ISO）的下列各标准：1SO3081《铁矿石的取样—手工方法》ISO3082《铁矿石的取样、制样——机械方法》、ISO3083《铁矿石的制样—手工方法》、ISO3852《铁矿石—容积密度的测定》、ISO4695《铁矿石—还原性测定》、ISO4696《铁矿石—低温还原粉化测定》、ISO4700《铁矿球团抗压强度的测定》、ISO4698《铁矿球团-—还原相对自由膨胀测定》、ISO/TC102/SCIN663E《铁矿石物理试验试样的取样和制样（T作草案第二稿）》。1主题内容与适用范围
本标准规定了铁矿石（烧结矿、球团矿）物理试验试样的取样。制样方法和程序，以及对…一个交货批量的物理性能的确定。
本标准适用于高炉用铁矿石、烧结矿、球团矿以及其他代用品的物理试验用试样的取样和制样工2引用标准
GB2007散装矿产品取样，制样通则GB8209烧结矿和球团矿转鼓强度的测定方法3定义
3.1物理试验试样（Physicaltest sample）指任何提供作物理试验的试样。3.2 物理性能试验试样‘（test sample fof physical characteristic）在制样过程中的某一阶段获得的充当体试验所使用的样品。这里所指的物理性能包括：转鼓强度、还原性、还原膨胀、抗压强度，低温还原粉化和容积密度。“物理性能试验试样”可以改换为“××××试验试样”。例如“转鼓强度试验试样”、“抗压强度试验试样”等等。3.3备用试样（reserve sample）在有必要进行仲裁时的物理性能试验试样（保存备用）。3.4批、批量（lot）
其成分和性质可以视为均一的矿石称作-个批，个批的矿石质量称作…个批量。3.5交货批、交货批量（consignment）次交货的矿石称作-…个交货批，一次交货的矿石质量称作—个交货批量。3.6份样（increment)
由一个交货批量的矿石中的一个点或一个部位，按规定方法和质量取出的试样。中华人民共和国治金工业部1988-1125批准1990-01-01实施
3.7副样（(subsample)
GB10122—88
由·个交货批量的矿石中的部分份样组成的试样。3.8大样（gross sample）

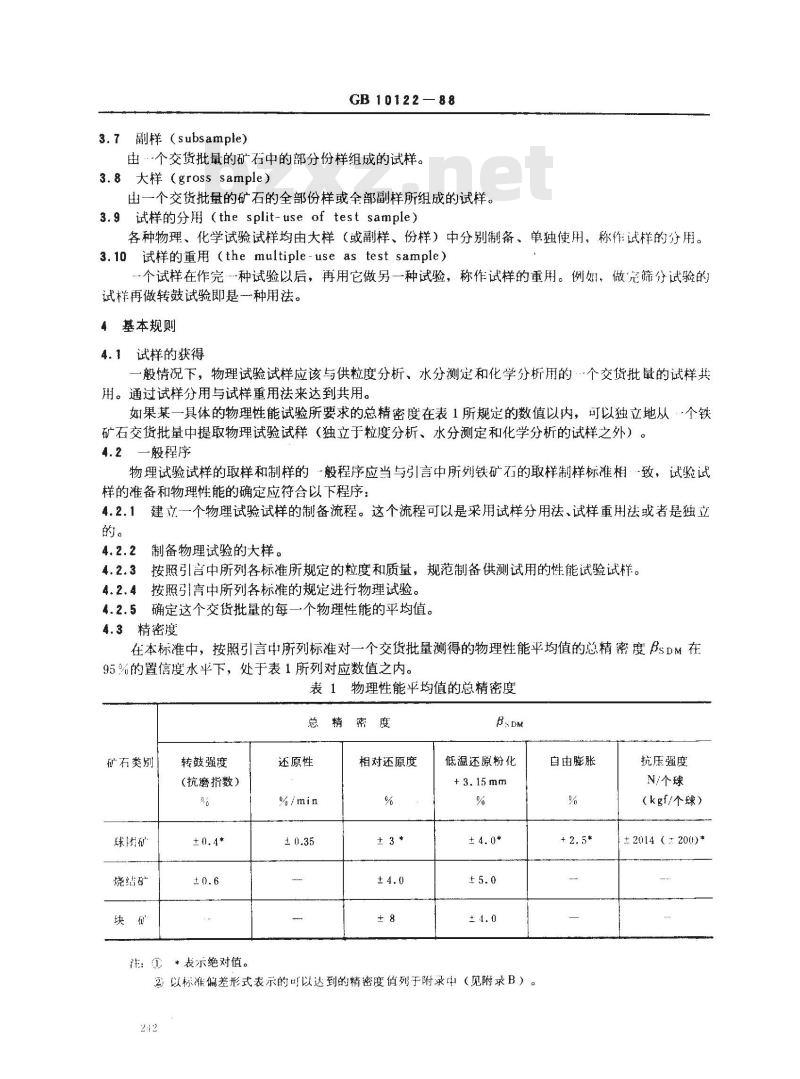

出一个交货批量的矿石的全部份样或全部副样所组成的试样。3.9试样的分用（the split-use of test sample）各种物理、化学试验试样均由大样（或副样、份样）中分别制备、单独使用，称作试样的分用。3.10试样的重用（the multiple-use as test sample）个试样在作完-种试验以后，再用它做另一种试验，称作试样的重用。例如、做完筛分试验的试样再做转鼓试验即是一种用法。4基本规则
4.1试样的获得
一般情况下，物理试验试样应该与供粒度分析，水分测定和化学分析用的个交货批鼠的试样共用。通过试样分用与试样重用法来达到共用。如果某一具体的物理性能试验所要求的总精密度在表1所规定的数值以内，可以独立地从个铁矿石交货批量中提取物理试验试样（独立于粒度分析、水分测定和化学分析的试样之外）。4.2一般程序
物理试验试样的取样和制样的·般程序应当与引言中所列铁矿石的取样制样标准相·致，试验试样的准备和物理性能的确定应符合以下程序：4.2.1建立一个物理试验试样的制备流程。这个流程可以是采用试样分用法、试样重用法或者是独立的。
4.2.2制备物理试验的大样。
4.2.3按照引中所列各标准所规定的粒度和质量，规范制备供测试用的性能试验试样。4.2.4按照引育中所列各标准的规定进行物理试验。4.2.5确定这个交货批量的每一个物理性能的平均值。4.3精密度
在本标准中，按照引言中所列标准对一个交货批量测得的物理性能平均值的总精密度βsDM在95%的置信度水平下，处于表1所列对应数值之内。表1物理性能平均值的总精密度
矿石类别
球闭矿
烧结矿
转鼓强度
(抗磨指数）
注：①*表示绝对值。
还原性
相对还原度
低温还原粉化
2）以标准偏差形式表示的可以达到的精密度值列于附录中（见附求B）242
自由膨胀
抗压强度
N/个球
（kgf/个球）
±2014（±200)*
5取样和制样方法
5.1取样
GB10122-88
在物理试验试样的取样和制样之前，应特别注意确定·个交货批最应取的份样个数和每个份样的最小质量。
5.1.1在一个试样分用或试样重用的情况下，当估计到为制取物理试验试样而感试样质量不是时，可以适当增加份样个数，或者增大份样质量。5.1.2当单独取样（即不与水分测定、粒度分析、化学分析试样、-周进行取样）时，所需要份样个数由下式确定：
式中：n—一所取份样个数，
矿石品质波动，标准偏差；
βs要求取样的精密度。
5.2试样制备
5.2.1物理试验试样的制备
物理试验试样的制备按下述步骤进行。20w
5.2.1.1物理试验试样的制备方法应由试样来源和取样装置来决定。举例如下：8。当对各个份样或副样采取分用制样法时，将份样或副样分为四份，一份供物理试验用，其他三份供粒度、水分、化学成分测定用。图1a以副样举例，对份样、大样也适用。副样
水分副样
（分用）
化学分析副样
粒度副样
（分用）
物理试验副样
一试样的分用、重用联合使用
图1a试样制备程序举例

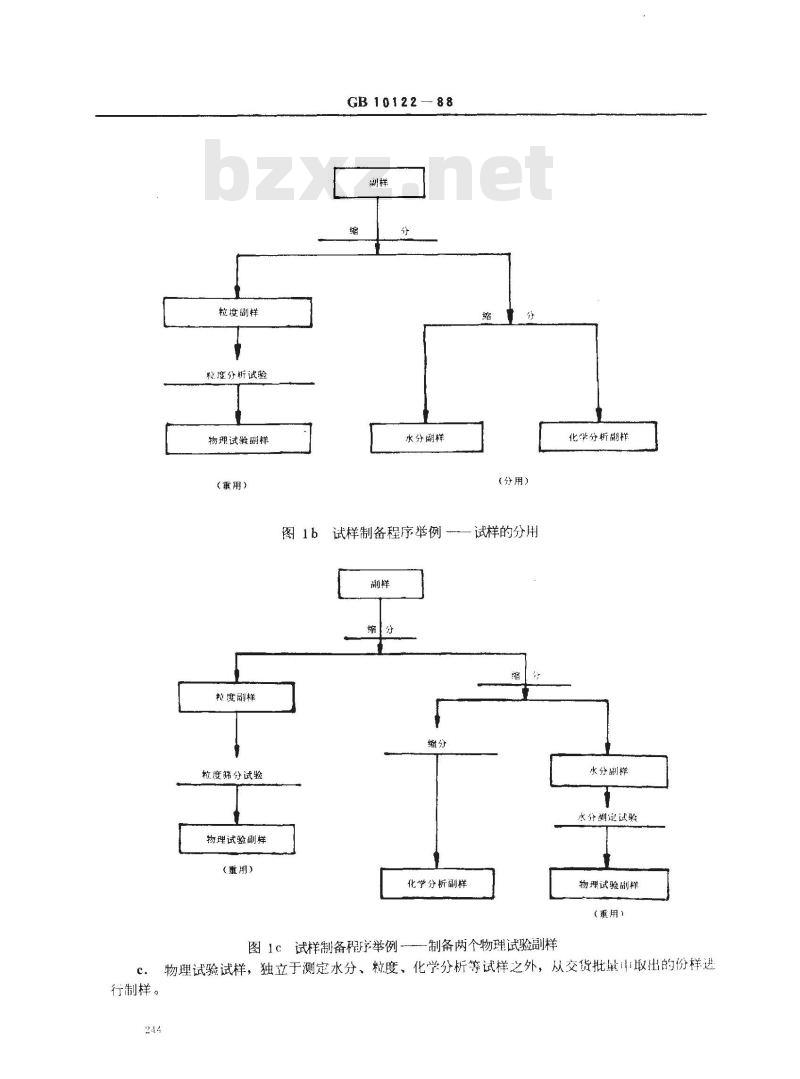

结合a和b，将份样或副样分为两份，其一份供粒度分析之用，之后又重用作为物理试验试b.
样，另两份分别作为水分测定和化学分析之用。图1b以副样举例，对分样、大样也适用。将份样或副样分为两部分，其中一部分作完粒度分析之后，用作物理试样，另一部分又分别供水分和化学分析之用，其中供水分测定的试样也重用于供物理试验。图1℃以副样举例，对大样、份样也适用。粒度副样
粒度分析试验
物理试验副样
（重用）
粘度副样
粒度筛分试验
物理试验副样
(重用）
GB1012288
水分副样
（分用）
试样制备程序举例一试样的分用副样
化学分析副样
化学分析副样
水分副样
水分测定试验
物理试验副样
（重用）
图1c试样制备程序举例制备两个物理试验副样c．物理试验试样，独立于测定水分、粒度、化学分析等试样之外，从交货批量中取出的份样进行制样。
GB10122—88

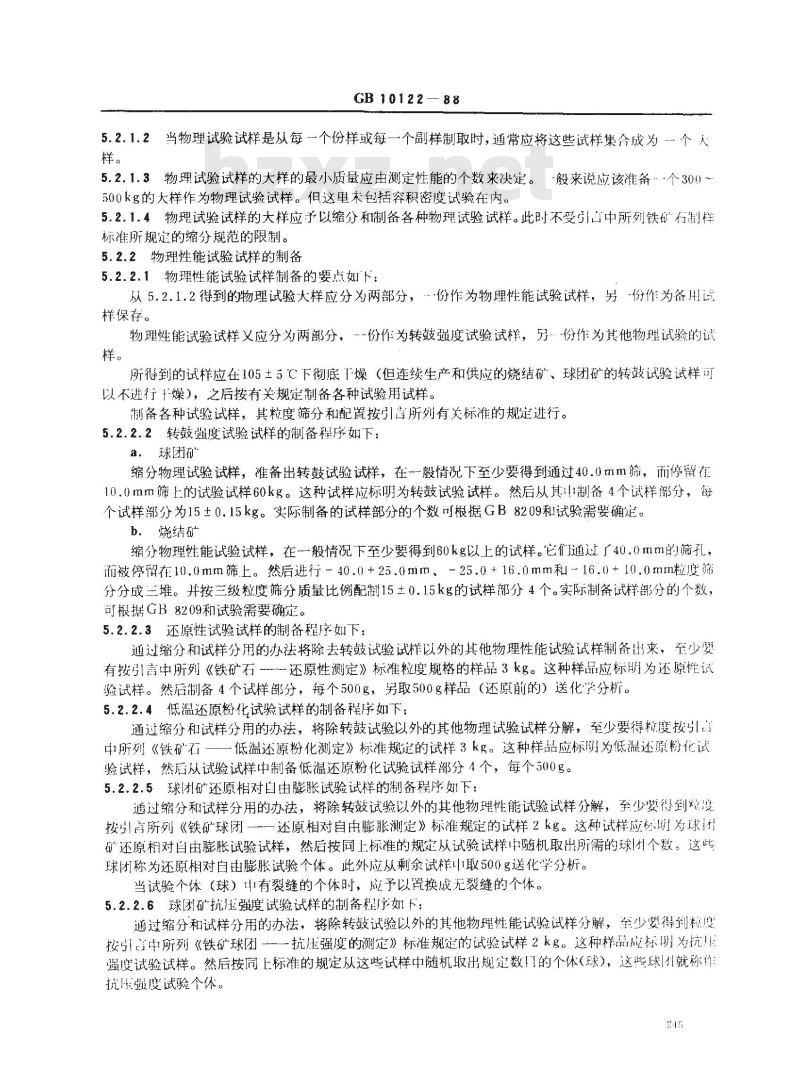

5.2.1.2当物理试验试样是从每-个份样或每一个副样制取时，通常应将这些试样集合成为个人样。
5.2.1.3物理试验试样的大样的最小质量应由测定性能的个数来决定。一般来说应该准备~个3001～500kg的大样作为物理试验试样。但这里未包括容积密度试验在内。5.2.1.4物理试验试样的大样应予以缩分和制备各种物理试验试样。此时不受引音中所列铁矿行制样标准所规定的缩分规范的限制。5.2.2物理性能试验试样的制备
5.2.2.1物理性能试验试样制备的要点如下；从5.2.1.2得到的物理试验大样应分为两部分，份作为物理性能试验试样，另一份作为备用试样保荐。
物理性能试验试样义应分为两部分，一一份作为转鼓强度试验试样，另份作为其他物理试验的试样。
所得到的试样应在105土5℃下彻底T燥（但连续生产和供应的烧结矿、球团矿的转鼓试验试样可以不进行千燥），之后按有关规定制备各种试验用试样。制备各种试验试样，其粒度筛分和配置按引音所列有关标准的规定进行。5.2.2.2转鼓强度试验试样的制备程序如下：a．球团矶
缩分物理试验试样，准备出转鼓试验试样，在-一般情况下至少要得到通过40.0mm筛，im停留在10.0mm筛上的试验试样60kg。这种试样应标明为转鼓试验试样。然后从其中制备4个试样部分，每个试样部分为15±0.15kg。实际制备的试样部分的个数可根据GB8209和试验需要确定。b.烧结矿
缩分物理性能试验试样，在一般情况下至少要得到60kg以上的试样。它们通过「40.0mm的筛孔，而被停留在10.0mm筛上。然后进行-40.0+25.0mm、-25.0+16.0mm和-16.0+10.0mm粒度分分成三堆。开按三级粒度筛分质量比例配制15王0.15k的试样邸分4个。实际制备试样部分的个效可根据GB8209和试验需要确定。5.2.2.3还原性试验试样的制备程序如下：通过缩分和试样分用的办法将除去转鼓试验试样以外的其他物理性能试验试样制备出来，至少要有按引言中所列《铁矿石-还原性测定》标准粒度规格的样品3kg。这种样品应标所为还原性试验试样。然后制备4个试样部分，每个500g，另取500g样品（还原前的）送化学分析。5.2.2.4低温还原粉化试验试样的制备程序如下：通过缩分和试样分用的办法，将除转鼓试验以外的其他物理试验试样分解，至少要得粒度按引中所列《铁矿石一一低温还原粉化测定》标准规定的试样3kg。这种样品应标明为低温还原粉化试验试样，然后从试验试样中制备低温还原粉化试验试样部分4个，每个500g。5.2.2.5球闭矿还原相对自由膨胀试验试样的制备程序如下：通过缩分和试样分用的办法，将除转鼓试验以外的其他物理性能试验试样分解，至少要得到粒度按引言所列《铁矿球团一一还原相对自由膨胀测定》标准规定的试样2kg。这种试样应标明为球闭矿还原相对自由膨胀试验试样，然后按同上标准的规定从试验试样中随机取出所需的球个数。这些球闭称为还原相对自由膨胀试验个体。此外应从剩余试样中取500g送化学分析。当试验个体（球）中有裂缝的个体时，应予以置换成无裂缝的个体。5.2.2.6球团矿抗压强度试验试样的制备程序如下：通过缩分和试样分用的办法，将除转鼓试验以外的其他物理性能试验试样分解，至少要得到粒度按引言中所列《铁矿球团一一抗压强度的测定》标准规定的试验试样2kg。这种样品应标明为抗儿强度试验试样。然后按同上标准的规定从这些试样中随机取出规定数门的个休（球），这些球就称作抗压强度试验个体。
GB 10122 --- 88
即使取出的个体（球）叶有的不圆整，或者有裂纹，但都不准挑选出去或更换。5.2.2.7容积密度试验试样的制备程序如下：a．当矿石最大粒度等于或小于40.0mm（即引言所列《铁矿石一一容积密度的测定》标准之方法1）。
缩分物理性能试验试样，得到试验试样600kg，分成4个试样部分，每份150kg。3份用作容积密度试验试样，1份作为水分测定和粒度分析用的试样。b。当铁矿石中最大粒度在40.0mm以上时（即引言中所列《铁矿石一一容积密度的测定》标准之方法2）
试验试样质量不少于35t，推荐数量为50t。因此试样的取样、制样应由供需双方事先商定。5.2.2.8不属于5.2.2.1～5.2.2.7的其他物理性能试验试样的制备程序如下：当不属于5.2.2.1~5.2.2.7的其他物理性能试验试样需要制备时，应按照5.2.2.1~5.2.2.7规定的制样程序相类似的程序，按相应的标准规定进行。5.2.2.9从备用试样中制取物理性能试验试样的程序如下：当碰到对某一项物理性能试验需要裁决时提供这类试样。这种物理试验试样依照5.2.2.1~5.2.2.7的规定，从备用试样中制取。
5.2.3备用试样的制备
备用试样的制备程序如下：
5.2.3.1备用试样应从物理试验的大样中提取，当在某阶段上制取物理性能试验试样时，同时制取备用试样。
5.2.3.2除转鼓试验（以及容积密度试验）以外，其他物理性能试验试样的备用试样质量为100kg。但也可以由供需双方商定采用其他质量的备用试样。5.2.3.3备用试样应盛于容器中，容器应封闭。并标明有关鉴别事项。在有监察人员在场时，上述作应联席进行。
5.2.3.4备用试样保存期为六个月。如果试验结果在六个月以内已被供需双方所接受，则备用试样可以撤消。备用试样保存期亦可由供需双方协商另定。6一个铁矿石交货批量物理性能的确定每一项物理性能试验应当按照引言中所列有关标准进行。测定结果的平均值即作为这个交货批量的有关物理性能的测定指标。
从铁矿石球团的物理试样中制备物理性能试验试样的实例及从块矿、烧结矿物理试验试样副样中制取各种物理性能试验试样的实例，分别见图2、图3。246
GB10122-88
sysrotet
wuo01+0'05-
（器）
wwoor-
wwo.1+9:21-
±3. 9 = so1
长封扭球
GB10122—88
wwo01+0'91 -
o'01 -zt
wwgal+
wu0°9l -
(21 × 2001) 8x00214%
GB 1012288
附录A
（补充件）
本附录只适用于连续生产、真接供给高炉矿槽的烧结矿（冷的）、球团矿以及其他直接输送给高炉矿槽的高炉原料的物理、化学性能测定所用试样的取样利制样。A1手工取样与制样的基本规则
A1.1取样具和方法
A1.1.1取祥铲的尺寸见图A1和表A1。图Al
取样铲
取烧结矿和其他块码时使用50号或100号取样铲，取球团矿时，使用22.4号或50号取样铲。表A1坂样铲尺寸
矿石最大粒度
取样铲号码
冷烧结矿、球闭矿在皮带上取样，取样地点般规定在烧结！与炼铁广”交界处转运站的交接皮带上，也可以在冷却机的出门皮带上。其他落地烧结矿、球州矿、块矿等的取样地点和方式由供需双方根据具体条件商定。GB1012288
A1.1.4用于工方法在皮带端面或在皮带一侧取样时要兼顾全横断面或半个横断面各处都有均等的机会被铲取，
取样应均匀地间隔半小时进行-次，铲取点（例如在堆尖、左右侧等）应循环变换使用。A1.2制样工具和方法
A1.2.1手工缩分用二分器，其规格尺寸见图A2及表A2。“分器本体
给料铲
图A2二分器
三分器号码
二分器本体
受料汁
给料铲www.bzxz.net
GB10122—88
二分器尺寸
注：①A是规定尺寸，其他尺寸可参照采用。760
②溜槽个数应保持对称（即双数），且不得少于表上所列数值。③试样受料斗必须紧贴在二分器的升I处以防细料漏掉。）-分器内表面必须光滑无锈。
20 ±1
A1.2.2操作要点
将待缩分的试样混合均匀后放入容器（给料生产）中，轻轻播动容器（给料生产），使试样均匀231
GB10122—88
地落至二分器的中部（与二分器分流方向垂直），将试样分成两部分，随机选留其中份作为缩分后试样，如此循环进行，直至缩分后所得的试样量等于或稍大于规定要求为止。烧结矿（冷）的取样和制样
烧结矿（冷）试验试样的取样和制样程序见图A3。份样，
份样：
分样，
份样1
转鼓试验试样
转鼓！试验
份样，
[剩余部分
转鼓试验后试样
金部试样混合
试样重用
多段破碎缩分
主要化学成分试样
约0.25kg
鑫夜进行12次
份样+
份样？
份样12.1
份样2.2
+ 4×15. 0
约240kg
粒度筛分试样
粒度筛分试验
试样重用
全部过12.5mm方孔筛分
+12.5mm部分
-12.5mm部分
通过出料口宽度16.0mm破碎机
多段破碎缩分60kg
筛分60kg
+12.5mm-12.5+10.0mm
-250μm
化学全分析试样
约0.25kg
还原#化武祥
备用试样
-尽夜进行1次
还原试祥
3kg3kg
烧结价（冷）试验试样的取样和制样程序其他
格用试样
