GB/T 10224-1988
基本信息
标准号： GB/T 10224-1988
中文名称：小模数锥齿轮基本齿廓
标准类别：国家标准(GB)
标准状态：现行
发布日期：1988-01-02
实施日期：1989-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：30169
标准分类号
标准ICS号：机械系统和通用件>>21.200齿轮及齿轮传动
中标分类号：机械>>通用零部件>>J17齿轮与齿轮传动
关联标准
出版信息
出版社：中国标准出版社
页数：2页
标准价格：21.0 元
出版日期：1989-10-01
相关单位信息
首发日期：1988-12-22
复审日期：2004-10-14
起草人：张之鸣、曹彬、成熙治等
起草单位：电子七八六厂等
归口单位：全国齿轮标准化技术委员会
提出单位：机械电子工业部
发布部门：国家技术监督局
主管部门：国家标准化管理委员会
标准简介
本标准规定了小模数锥齿轮基本齿廓的定义及基本参数。本标准适用于中点模数mm＜1mm的直齿锥齿轮。 GB/T 10224-1988 小模数锥齿轮基本齿廓 GB/T10224-1988 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

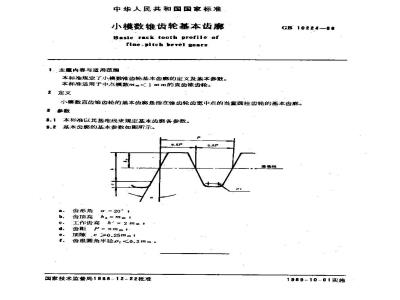

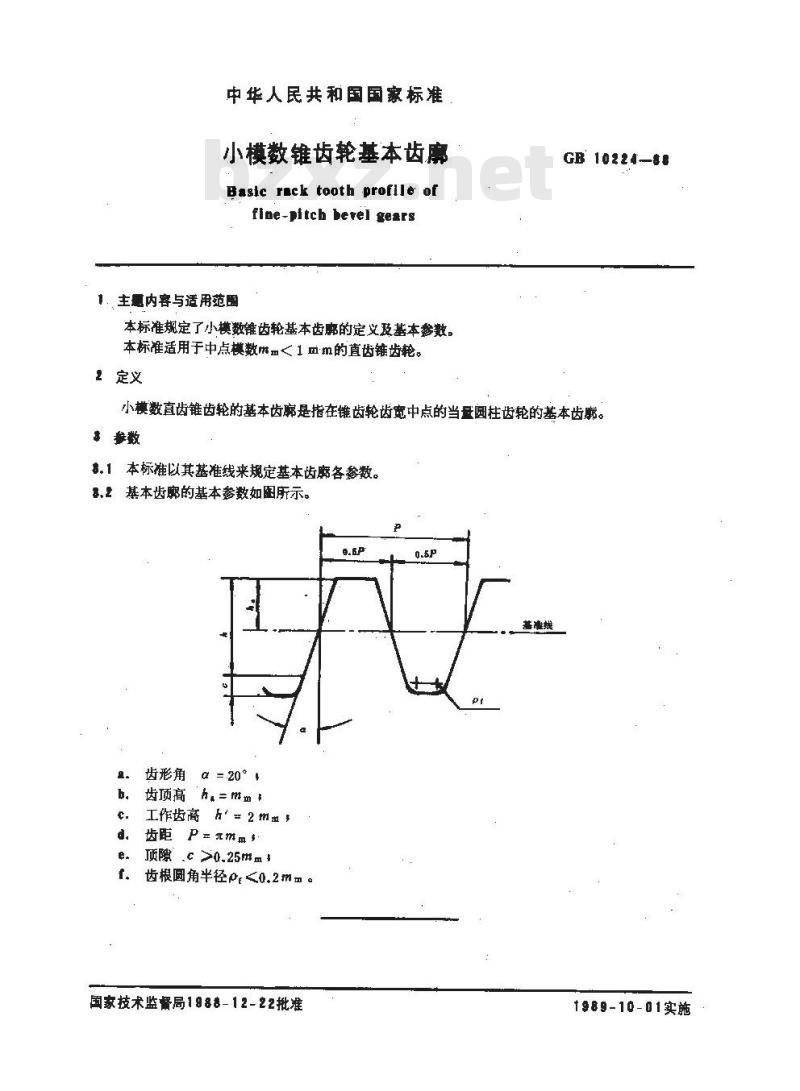

中华人民共和国国家标准
小模数锥齿轮基本齿廊
Basic rack tooth proflle of
fine-pitch bevel gears
1. 主题内容与适用范围
本标准规定了小模数齿轮基本齿感的定义及基本参数。本标准适用于中点模数mm<1 mm的直齿锥齿轮。2定义
GB10224—88
小模数直齿锥齿轮的基本齿廊是指在锥齿轮齿宽中点的当虽阅柱齿轮的基本齿痴。事参数
.1本标准以其基准线来规定基本齿廊各参数。8,2基本齿廊的基本参数如图所示。0.5:
齿形角
α = 20° *
齿顶高“ha=mm+
工作齿高h=2mbZxz.net
齿距 P=元mm$
顶隙c≥0.25mml
齿根圆角半径<0.2m
国家技术监督局1988-12-22批准1989-10-01实施

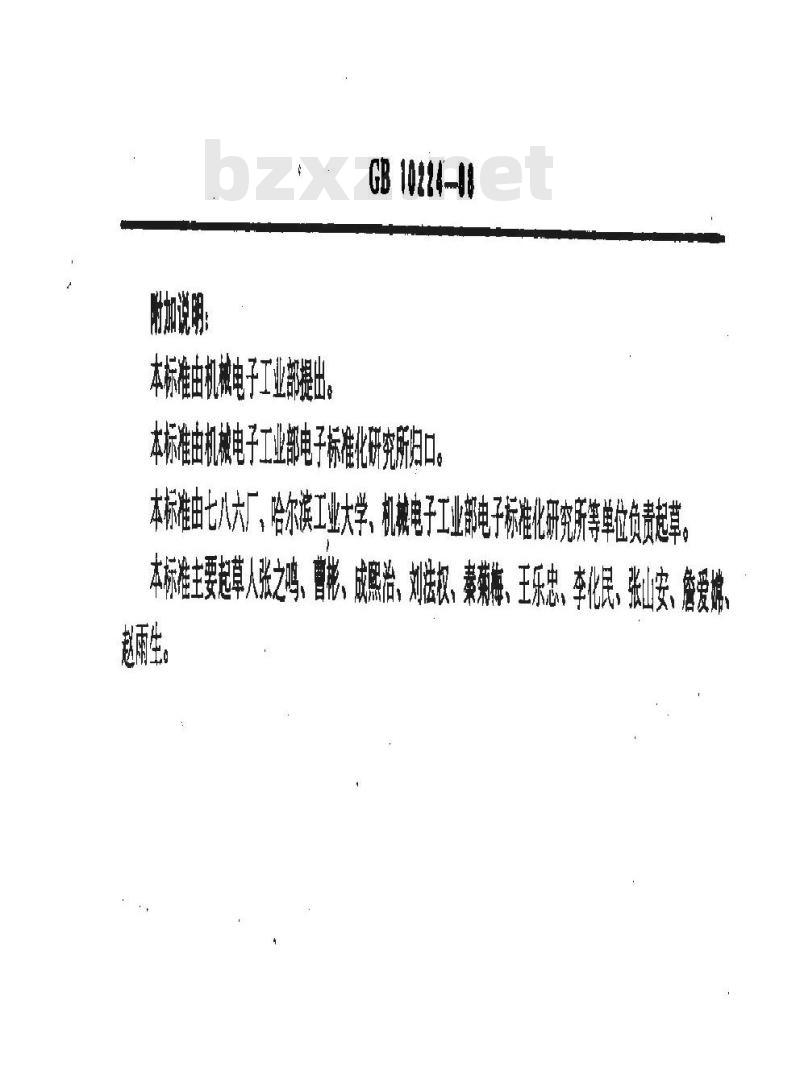

时加说期
本标准由机橡电子工业部提出
GB 10224-18
本标准由机械电子工业部电子标准化研究所归口本标准由七八六厂、哈尔滨工业大学、机械电子工业部电子标准化研究所等单位负责起草本标准主要起草人张之鸣、曹彬、成照治、刘法权、秦菊梅、王乐忠、李化民、张山安、磨爱娣赵雨生
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
