中华人民共和国国家标准
农业机械用半宽V带轮
Agricultural machinery half widey-belt pulleys
主题内容与适用范围
本标准规定了农业机械中半宽V带轮的基本型式、尺寸、标记及技术要求。本标准适用于农业机械中半宽V带传动用铸铁带轮。2引用标准
GB1184形状和位置公差未注公差的规定3基本型式和尺寸
3.1带轮基本型式
GB 10416--89

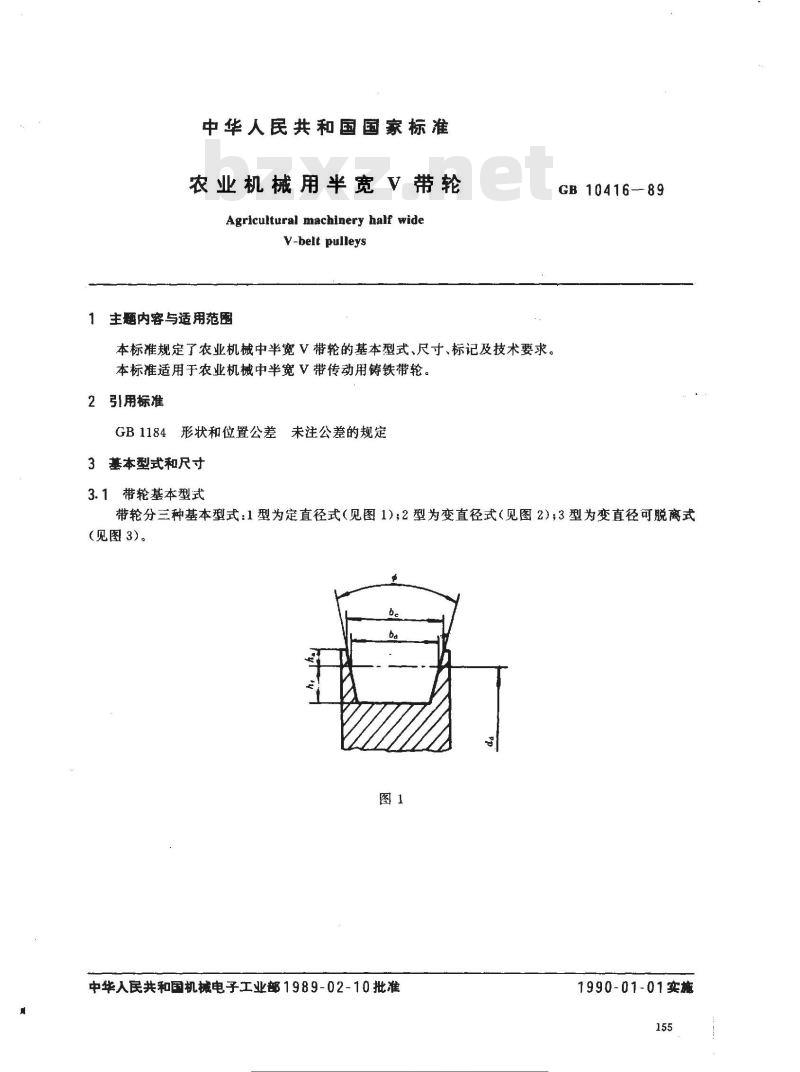

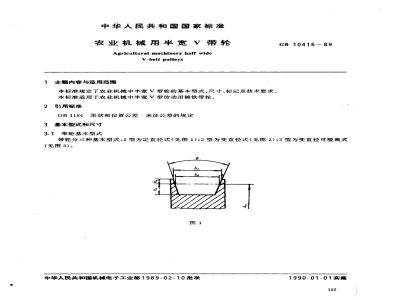

带轮分三种基本型式：1型为定直径式（见图1）；2型为变直径式（见图2），3型为变直径可脱离式（见图3）。
中华人民共和国机械电子工业部1989-02-10批准玉
长标行业水免费下者
1990-01-01实施
3.2带轮槽型
GB 10416--89
带轮槽型分为五种型号，即HI,HJ,HK,HL,HM型。3.3轮槽尺寸
轮槽尺寸按表1和表2规定。

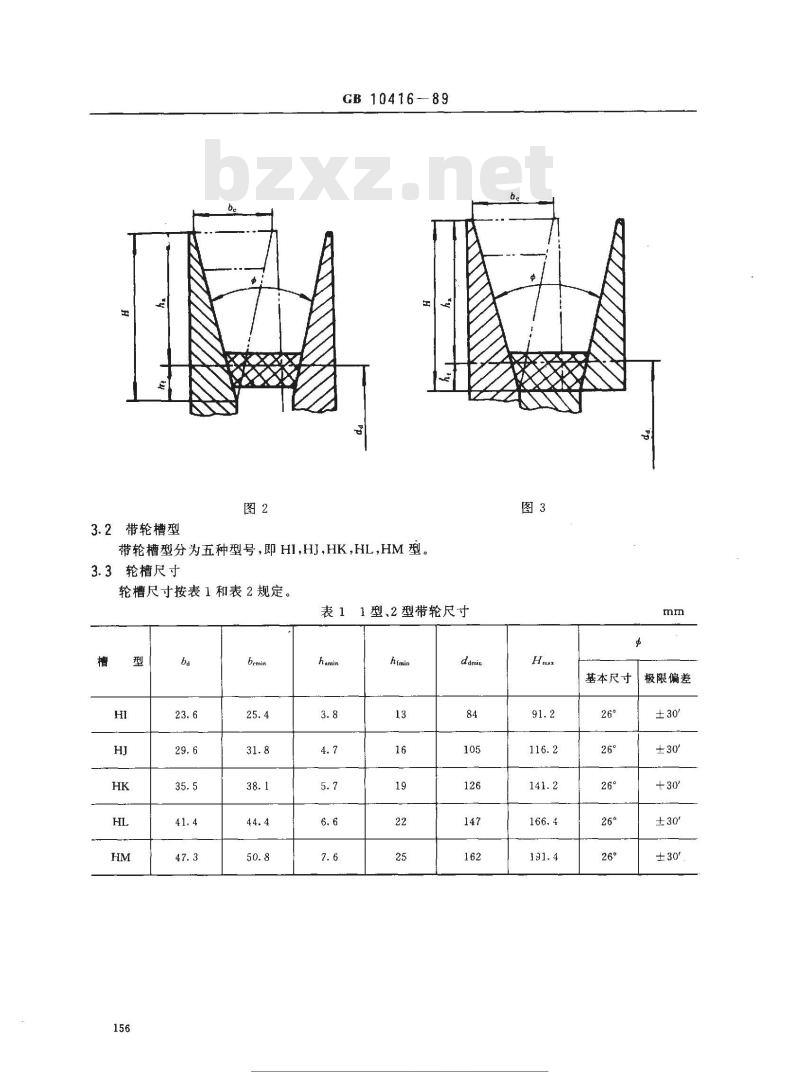

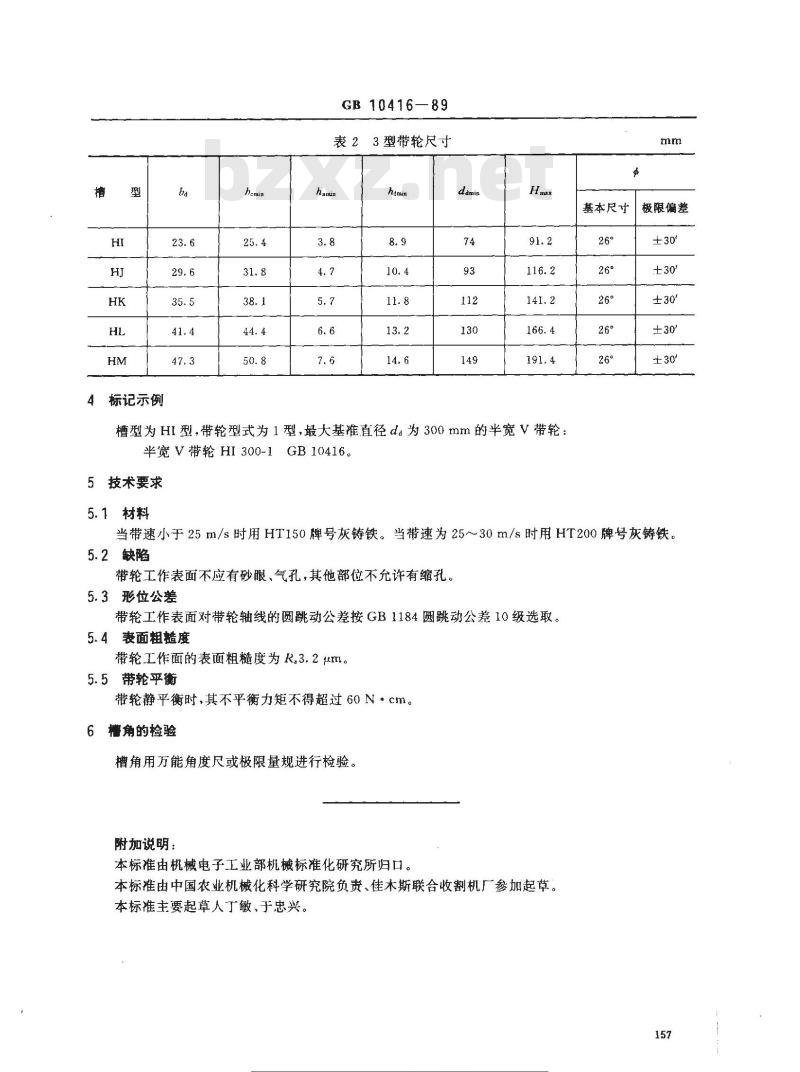

表11型、2型带轮尺寸
mThroo
标行业水免费下者
基本尺寸
极限偏差下载标准就来标准下载网
±30″
±30″
标记示例
GB10416—89
表23型带轮尺寸
槽型为HI型，带轮型式为1型，最大基准直径da为300mm的半宽V带轮：半宽V带轮HI300-1GB10416。
5技术要求
5.1材料
基本尺寸
极限偏差
±30″
±30°
±30″
当带速小于25m/s时用HT150牌号灰铸铁。当带速为25～30m/s时用HT200牌号灰铸铁。5.2缺陷
带轮工作表面不应有砂眼、气孔，其他部位不允许有缩孔。5.3形位公差
带轮工作表面对带轮轴线的圆跳动公差按GB1184圆跳动公差10级选取。5.4表面粗糙度
带轮工作面的表面粗糙度为R.3.2um。5.5带轮平衡
带轮静平衡时，其不平衡力矩不得超过60N·cm。6槽角的检验
槽角用万能角度尺或极限量规进行检验。附加说明：
本标准由机械电子工业部机械标准化研究所归口。本标准由中国农业机械化科学研究院负责、佳木斯联合收割机厂参加起草。本标准主要起草人丁敏、于忠兴157
