GB/T 10424-2002
基本信息
标准号： GB/T 10424-2002
中文名称：烧结金属摩擦材料 抗压强度的测定
标准类别：国家标准(GB)
标准状态：现行
发布日期：2002-04-09
实施日期：2002-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：67310
标准分类号
标准ICS号：冶金>>77.160粉末冶金
中标分类号：冶金>>粉末冶金>>H72粉末冶金材料与制品
关联标准
替代情况：GB/T 10424-1989
出版信息
出版社：中国标准出版社
书号：155066.1-18587
页数：平装16开， 页数：4， 字数：7千字
标准价格：8.0 元
出版日期：2002-10-01
相关单位信息
首发日期：1989-02-22
复审日期：2004-10-14
起草人：庞世调、洪子华、陆培锋、印红羽、曹宝星
起草单位：北京粉末冶金所
归口单位：中国机械工业联合会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家质量监督检验检疫总局
主管部门：中国机械工业联合会
标准简介
本标准规定了烧结金属摩擦材料室温抗压强度试验方法。本标准适用于烧结金摩擦材料抗压强度和相对压缩率的测定。 GB/T 10424-2002 烧结金属摩擦材料 抗压强度的测定 GB/T10424-2002 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

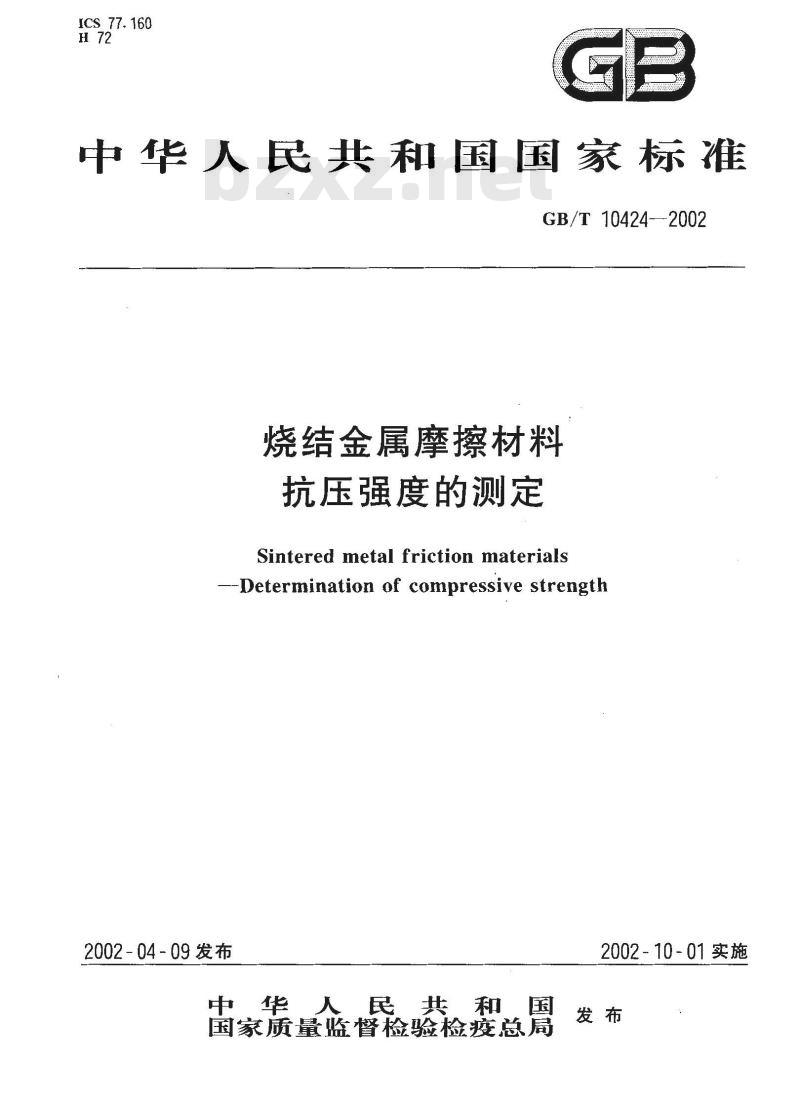

ICS77.160
中华人民共和国国家标准
GB/T 10424-2002
烧结金属摩擦材料
抗压强度的测定
Sintered metal friction materials-Determination of compressive strength2002-04-09发布
中华人民共和国
国家质量监督检验检疫总局
2002-10-01实施

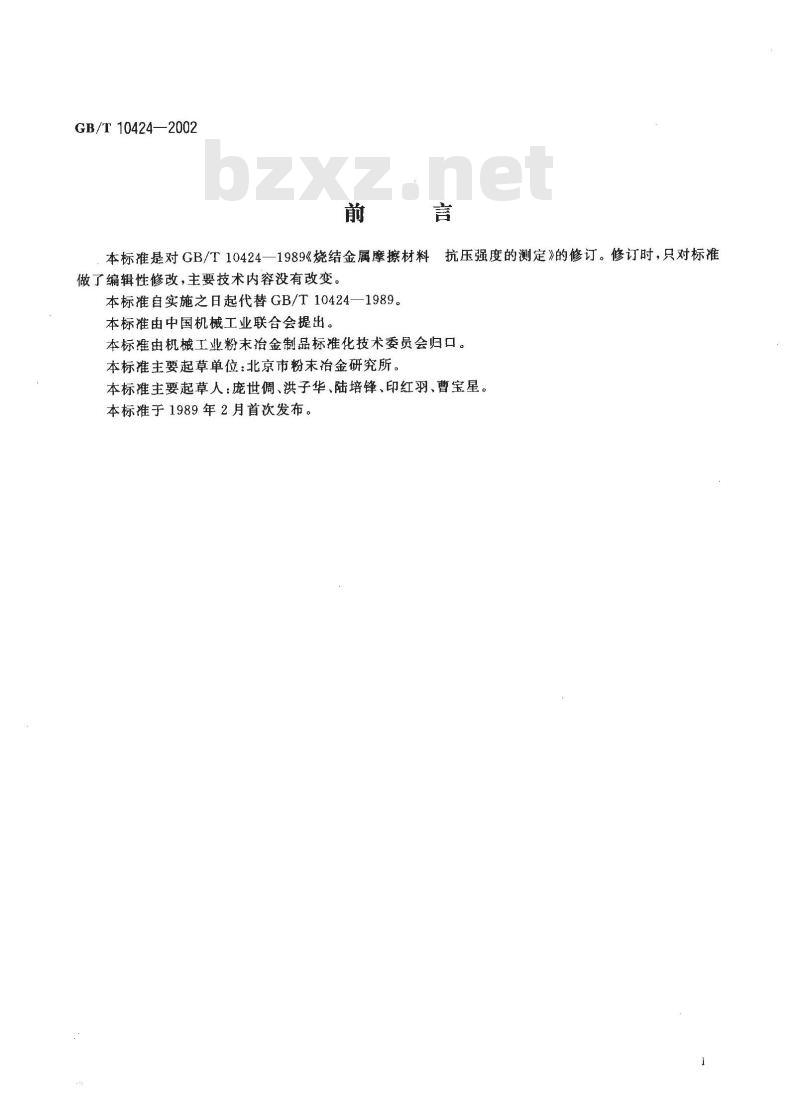

GB/T10424—2002
本标准是对GB/T10424一1989《烧结金属摩擦材料抗压强度的测定》的修订。修订时，只对标准做了编辑性修改，主要技术内容没有改变。本标准自实施之日起代替GB/T10424—1989。本标准由中国机械工业联合会提出。本标准由机械工业粉末治金制品标准化技术委员会归口。本标准主要起草单位：北京市粉末治金研究所。本标准主要起草人：庞世调、洪子华、陆培锋、印红羽、曹宝星。本标准于1989年2月首次发布。
1范围
中华人民共和国国家标准
烧结金属摩擦材料
抗压强度的测定
Sintered metal friction materialsDetermination of compressive strength本标准规定了烧结金属摩擦材料室温抗压强度的测定方法。本标准适用于烧结金属摩擦材料室温抗压强度和相对压缩率的测定。2 引用标准
GB/T10424—2002
代替GB/T10424—1989
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6525—1986烧结金属材料室温压缩强度的测定3试验原理
以圆柱形试样在轴向压缩力作用下直到破坏时所承受的最大负荷除以原始试样横截面积所得的应力作为抗压强度。
4试验设备
4.1试验机
能够满足静态加载条件，示值相对误差为土1%，可用于压缩试验的任何类型的试验机4.2垫板
支承试样两端的垫板推荐用可调垫板（如用可调球座垫板装置，GB/T6525的图1）。垫板的直径至少为试样直径的3倍，其厚度为垫板直径的1/3～1/2。垫板表面的平行度允差不大于0.01mm。5试样
试样(其轴向与压制方向一致)的形状和尺寸如图1所示，但不得有缺陷、裂纹等。6试验速度
试验速度可根据试验机特点来确定，但需要保证所测性能的准确。中华人民共和国国家质量监督检验检疫总局2002-04-09批准2002-10-01实施

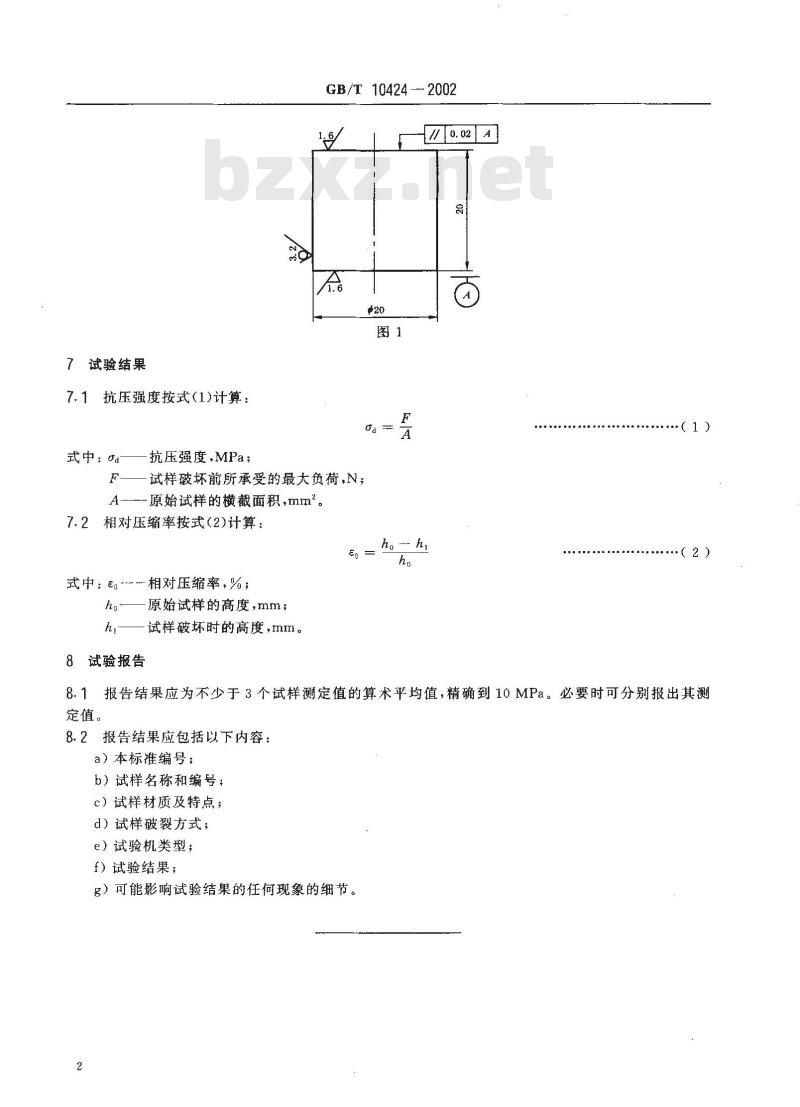

7试验结果
抗压强度按式(1)计算：
式中：a-
抗压强度，MPa；
GB/T10424--2002
试样破坏前所承受的最大负荷，N；A原始试样的横截面积,mm\。
7.2相对压缩率按式(2)计算：
式中：。~相对压缩率，%；
原始试样的高度，mm；
试样破坏时的高度，mm。
8试验报告
ho— h,
（1）
8.1报告结果应为不少于3个试样测定值的算术平均值，精确到10 MPa。必要时可分别报出其测定值。
8.2报告结果应包括以下内容：
a）本标准编号；
b）试样名称和编号；
c）试样材质及特点；
d）试样破裂方式；免费标准下载网bzxz
e）试验机类型；
f）试验结果；
g）可能影响试验结果的任何现象的细节。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T 10424-2002
烧结金属摩擦材料
抗压强度的测定
Sintered metal friction materials-Determination of compressive strength2002-04-09发布
中华人民共和国
国家质量监督检验检疫总局
2002-10-01实施
GB/T10424—2002
本标准是对GB/T10424一1989《烧结金属摩擦材料抗压强度的测定》的修订。修订时，只对标准做了编辑性修改，主要技术内容没有改变。本标准自实施之日起代替GB/T10424—1989。本标准由中国机械工业联合会提出。本标准由机械工业粉末治金制品标准化技术委员会归口。本标准主要起草单位：北京市粉末治金研究所。本标准主要起草人：庞世调、洪子华、陆培锋、印红羽、曹宝星。本标准于1989年2月首次发布。
1范围
中华人民共和国国家标准
烧结金属摩擦材料
抗压强度的测定
Sintered metal friction materialsDetermination of compressive strength本标准规定了烧结金属摩擦材料室温抗压强度的测定方法。本标准适用于烧结金属摩擦材料室温抗压强度和相对压缩率的测定。2 引用标准
GB/T10424—2002
代替GB/T10424—1989
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6525—1986烧结金属材料室温压缩强度的测定3试验原理
以圆柱形试样在轴向压缩力作用下直到破坏时所承受的最大负荷除以原始试样横截面积所得的应力作为抗压强度。
4试验设备
4.1试验机
能够满足静态加载条件，示值相对误差为土1%，可用于压缩试验的任何类型的试验机4.2垫板
支承试样两端的垫板推荐用可调垫板（如用可调球座垫板装置，GB/T6525的图1）。垫板的直径至少为试样直径的3倍，其厚度为垫板直径的1/3～1/2。垫板表面的平行度允差不大于0.01mm。5试样
试样(其轴向与压制方向一致)的形状和尺寸如图1所示，但不得有缺陷、裂纹等。6试验速度
试验速度可根据试验机特点来确定，但需要保证所测性能的准确。中华人民共和国国家质量监督检验检疫总局2002-04-09批准2002-10-01实施
7试验结果
抗压强度按式(1)计算：
式中：a-
抗压强度，MPa；
GB/T10424--2002
试样破坏前所承受的最大负荷，N；A原始试样的横截面积,mm\。
7.2相对压缩率按式(2)计算：
式中：。~相对压缩率，%；
原始试样的高度，mm；
试样破坏时的高度，mm。
8试验报告
ho— h,
（1）
8.1报告结果应为不少于3个试样测定值的算术平均值，精确到10 MPa。必要时可分别报出其测定值。
8.2报告结果应包括以下内容：
a）本标准编号；
b）试样名称和编号；
c）试样材质及特点；
d）试样破裂方式；免费标准下载网bzxz
e）试验机类型；
f）试验结果；
g）可能影响试验结果的任何现象的细节。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
