GB/T 10566-1989
基本信息
标准号： GB/T 10566-1989
中文名称：硬质合金机夹可重磨刀片
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1989-02-27
实施日期：1990-01-01
作废日期：2005-10-14
出版语种：简体中文
下载格式：.rar.pdf
下载大小：129857
标准分类号
标准ICS号：冶金>>77.160粉末冶金
中标分类号：冶金>>粉末冶金>>H72粉末冶金材料与制品
关联标准
采标情况：≈ANSI B212-84
出版信息
页数：9页
标准价格：10.0 元
相关单位信息
复审日期：2004-10-14
起草单位：自贡硬质合金厂
归口单位：全国有色金属标准化技术委员会
发布部门：国家技术监督局
主管部门：中国有色金属工业协会
标准简介
本标准规定了硬质合金机夹可重磨刀片的产品分类，技术要求，检验规则与试验方法及标志、包装、运输和贮存。本标准适用于硬质合金机夹可重磨外圆车刀、刨刀、皮带轮车刀、切断车刀和60°螺纹车刀用硬质合金刀片。 GB/T 10566-1989 硬质合金机夹可重磨刀片 GB/T10566-1989 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

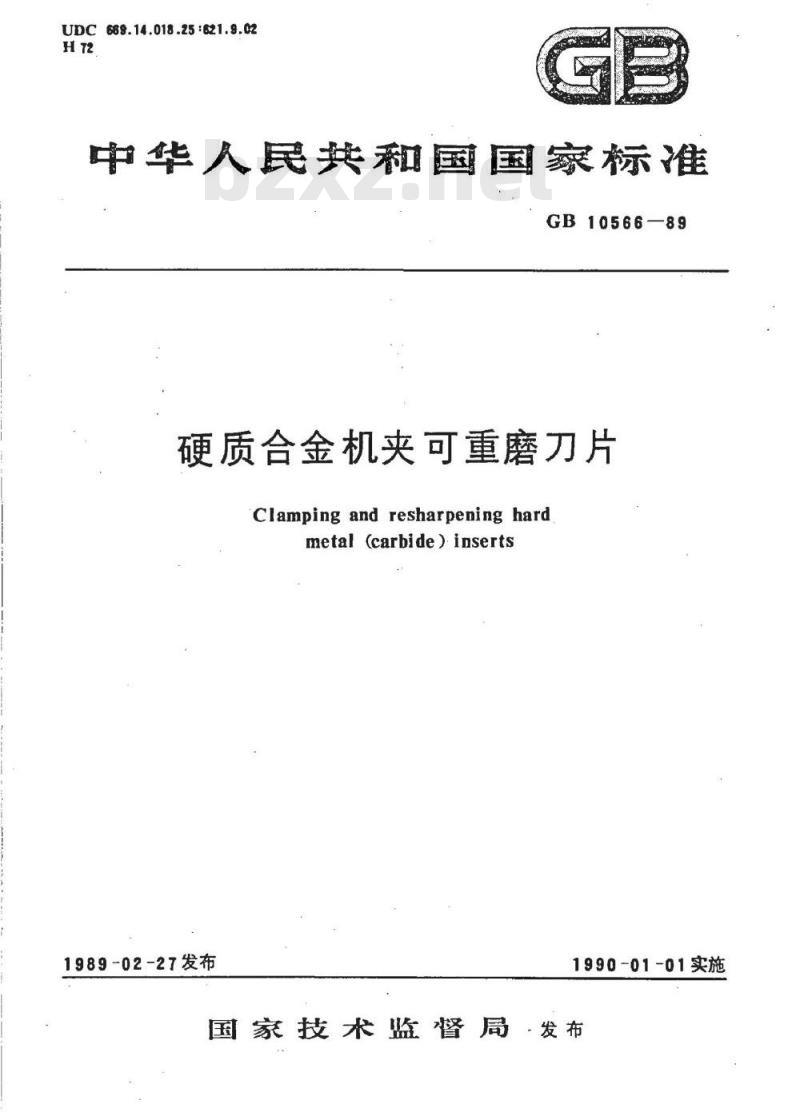

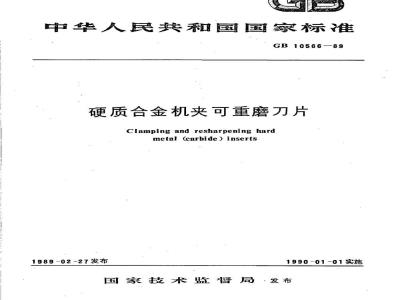

UDC 668.14.018.25 :621.9.02
中华人民共租和国国家标准
GB10566—89
硬质合金机夹可重磨刀片
Clamping and resharpening hardmetal(carbide）inserts
1989-02-27发布
1990-01-01实施
国家技术监督局·发布

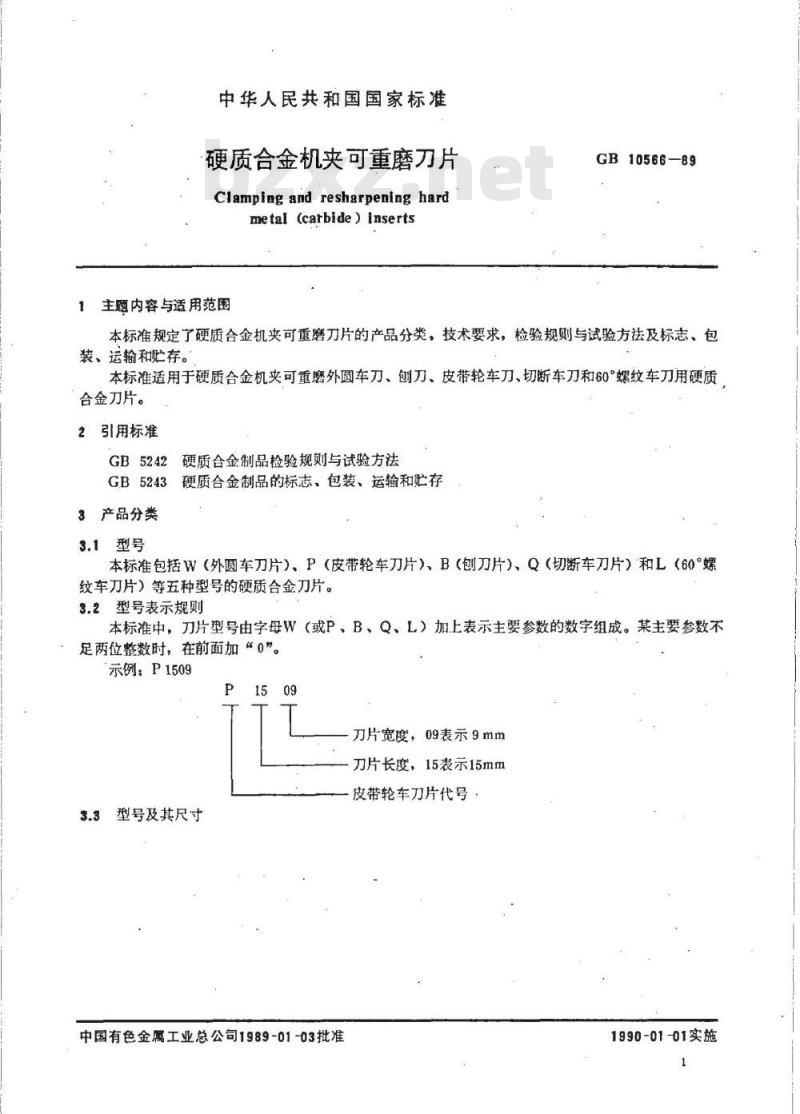

中华人民共和国国家标准
硬质合金机夹可重磨刀片
Clamping and resharpening hardmetal(catbide)inserts
主题内容与适用范围
GB10566—89
本标准规定了硬质合金机夹可重磨刀片的产品分类，技术要求，检验规则与试验方法及标志、包装、运输和贮存。
本标准适用于硬质合金机夹可重磨外圆车刀、刨刀、皮带轮车刀、切断车刀和60°螺纹车刀用硬质合金刀片。
2引用标准
GB5242硬质合金制品检验规则与试验方法GB5243硬质合金制品的标志，包装、运输和贮存3产品分类
3.1型号
本标准包括W（外圆车刀片）、P（皮带轮车刀片）、B（刨刀片）、Q（切断车刀片）和L（60°螺纹车刀片）等五种型号的硬质合金刀片。3.2型号表示规则
本标准中，刀片型号由字母W（或P、B、Q、L）加上表示主要参数的数字组成。某主要参数不足两位整数时，在前面加“0”。示例：P1509
型号及其尺寸
刀片宽度，09表示9mm
刀片长度，15表示15mm
皮带轮车刀片代号
中国有色金属工业总公司1989-01-03批准1990-01-01实施
GB10566-89

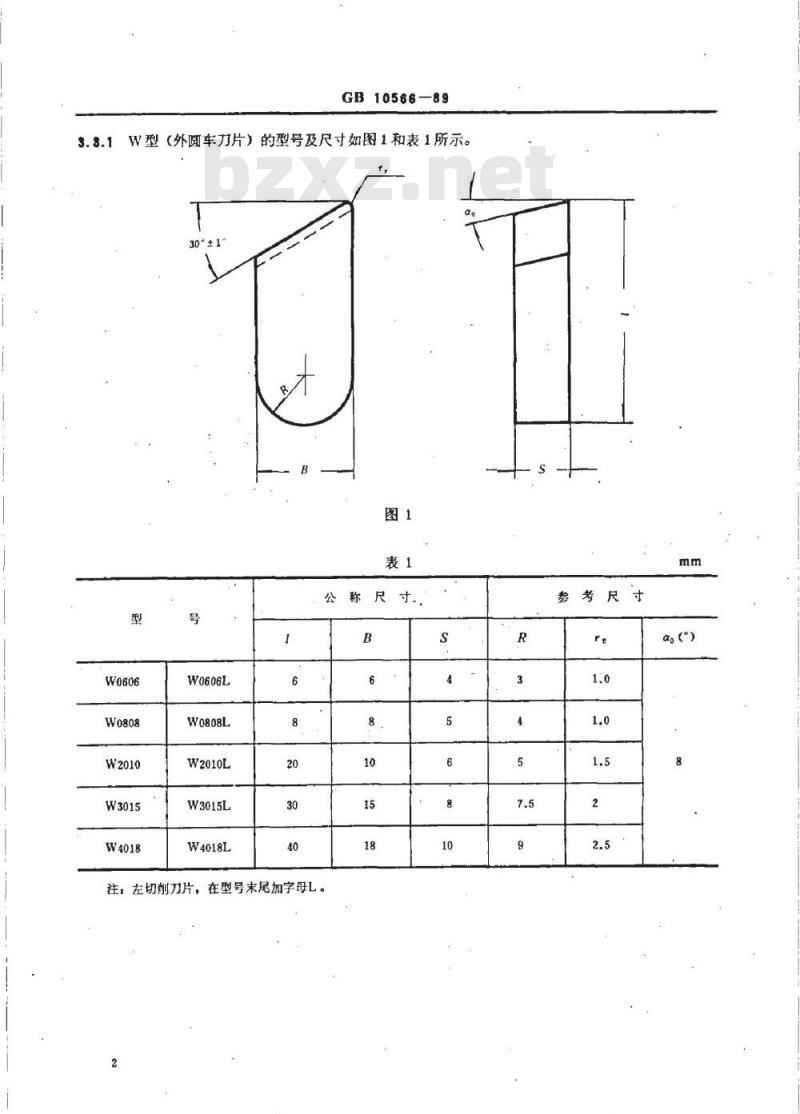

3.8.1W型（外圆车力片）的型号及尺寸如图1和表1所示。30*±
W0606L
W0808L
W2010L
W3015L
W4018L
注，左切削刀片，在型号末尾加字母L称
参考尺寸
GB10566-89

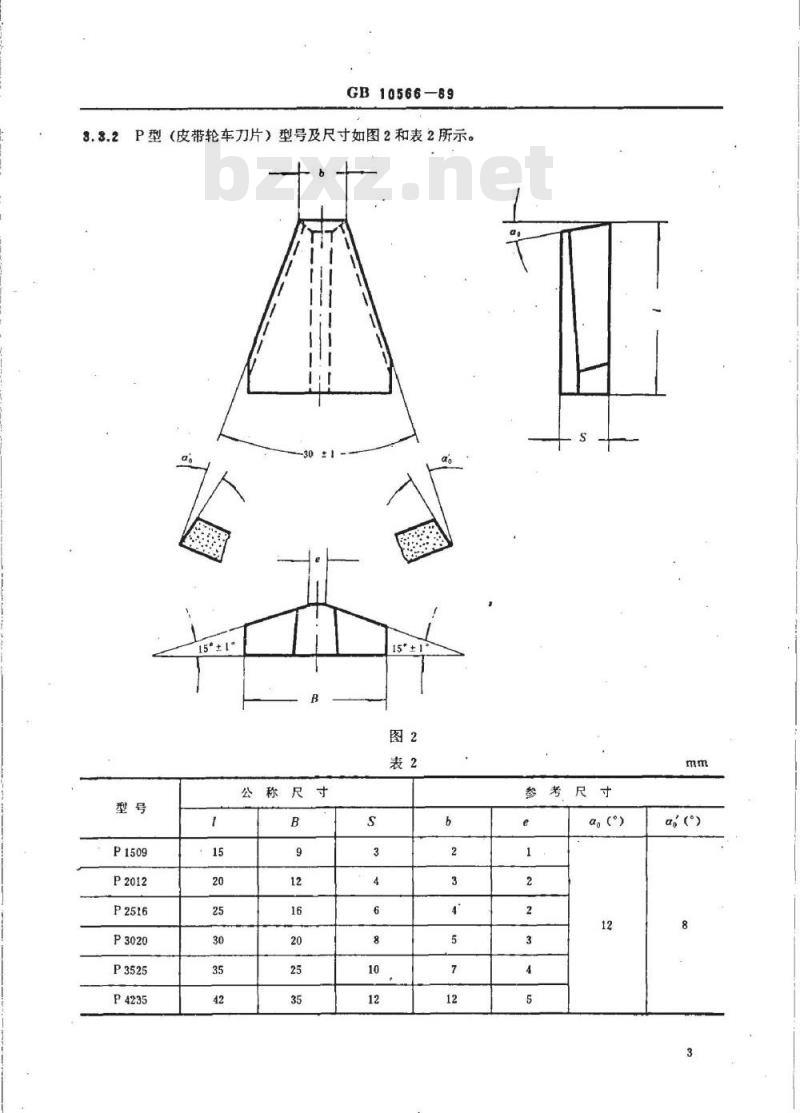

3.3.2P型（皮带轮车刀片）型号及尺寸如图2和表2所示。图2免费标准下载网bzxz
公称尺寸
GB10566

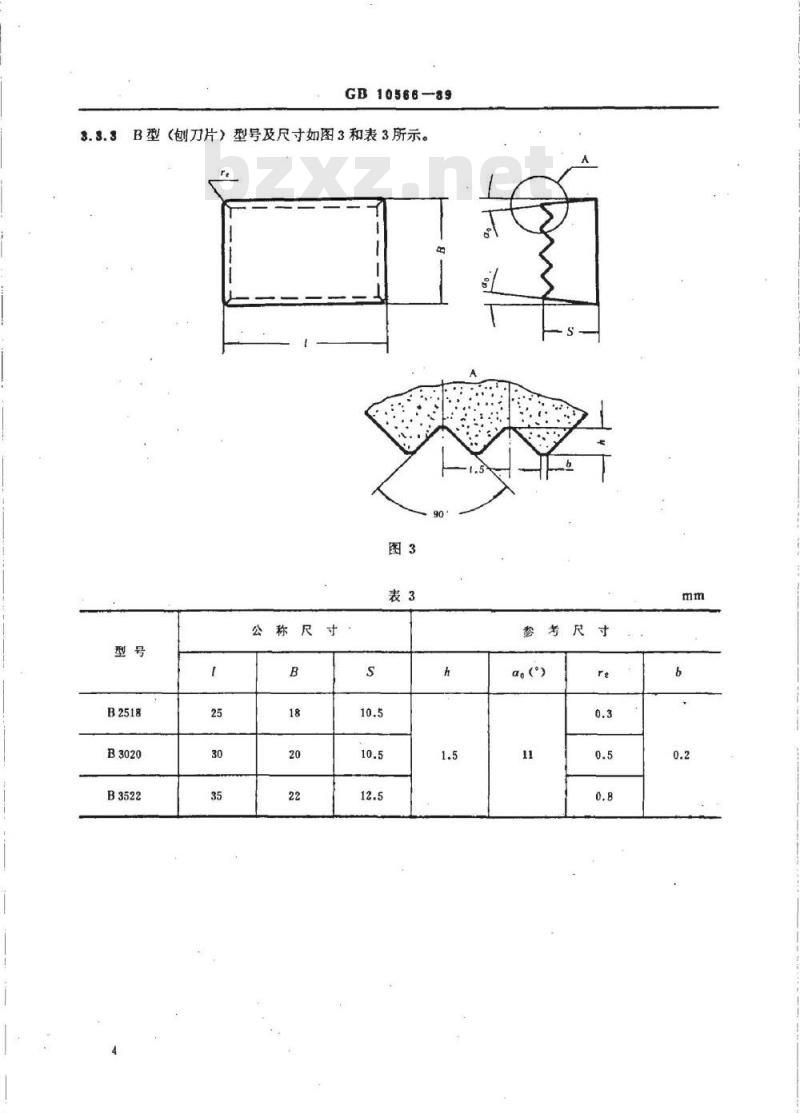

3.3.3B型（刨刀片）型号及尺寸如图3和表3所示。图3
公称尺
参考尺寸
GB10566-89
Q型（切断车刀片）的型号及尺寸如图4和表4所示。3.3.4
公称尺寸
GB10566-89
3.3.5L型（60°螺纹车刀片）型号及尺寸如图5和表5所示。图5
公称尺
技术要求
刀片的宽度（B）、厚度（S）的允许偏差应符含表6的规定考尺
公称尺寸
允许偏差
较高级
普通级
GB10566-89
带120°V形定位面刀片的定位面的平面度应符合表7的规定。表7
允许偏差
充许向内凹
允许向外凸
>12~25
>12~25
刀片中的各平面除4.2条规定外，其余各面的平面度应符合表8的规定。4.3
公称尺寸
允许偏差
较高级
普通级
>12~25
>25~40
>25~40
>25~45
4.4刀片掉边、掉角的深度和圆角尺寸，位于主，副切削刃上不得大于0.3mm，位于非切削刃上不得大于0.5mm。
4.5刀片的表面应进行喷砂处理，不得有起皮、分层、裂纹、鼓泡、过烧、脏化、严重毛刺及深度大于0.3mm的麻点等缺陷。
4.6刀片的断面组织应均勺一致，不得有黑心、分层、裂纹、未压好、严重碳、脱碳和脏化等缺陷。5检验规则与试验方法
产品的检验规则与试验方法按GB5242规定进行。6标志、包装、运输、贮存
产品的标志、包装、运输及贮存按GB5243规定进行。附加说明：
本标准由中国有色金属工业总公司标准计量研究所提出。本标准由自贡硬质合金厂负责起草。本标准主要起草人胡宝德。
中华人民共和国
国家标准
硬质合金机央可磨刀片
GB10566—89
中国标准出版社出版
(北京复外三里河)
中国标准出版社北京印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张3/4字数140001989年11月第一版1989年11月第一次印刷印数1—3000
书号：155066·1-6654
标自125-33
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
