GB 10609.1-1989技术制图 标题栏

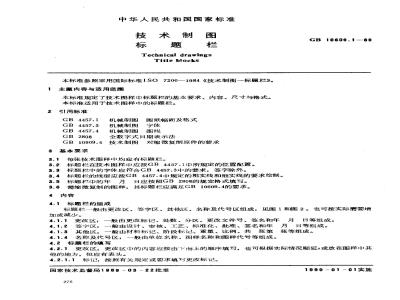

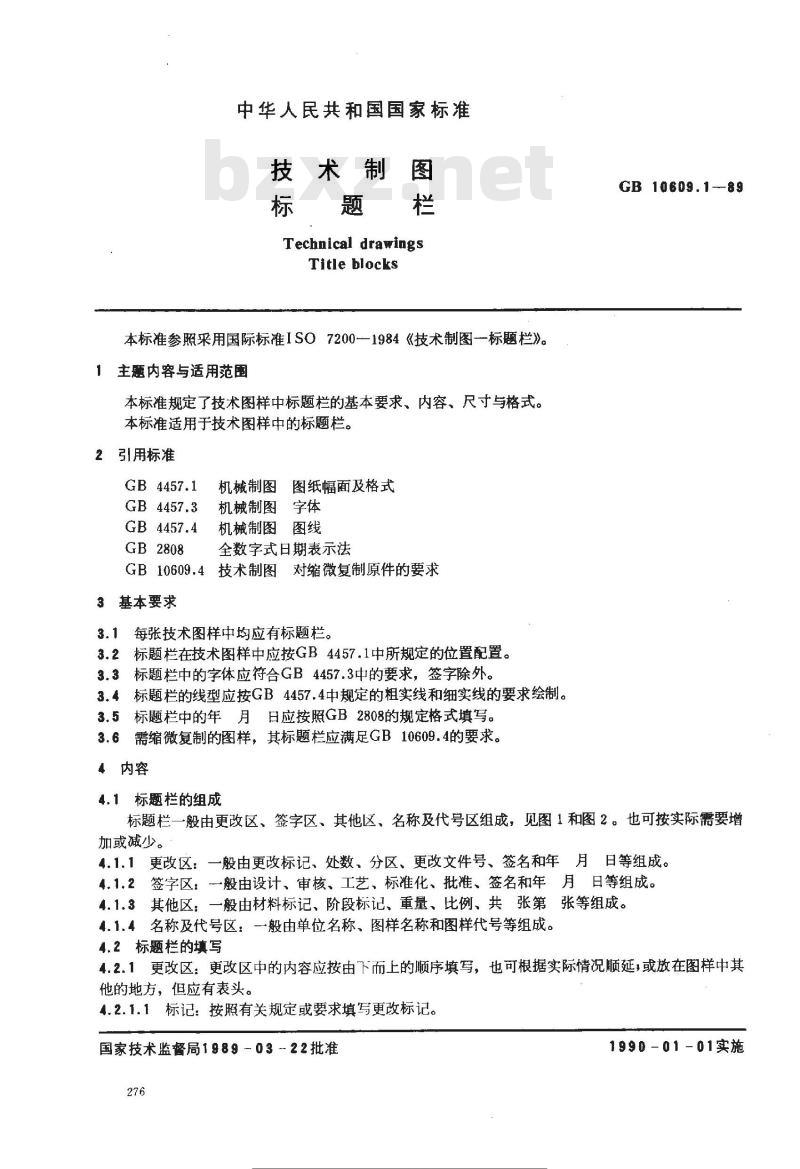

中华人民共和国国家标准
技术制图
标题栏
Technical drawings
Title blocks
本标准参照采用国际标准ISO7200一1984《技术制图—标题栏》。1主题内容与适用范围
本标准规定了技术图样中标题栏的基本要求、内容、尺寸与格式。本标准适用于技术图样中的标题栏。2引用标准
GB2808
图纸幅面及格式
机械制图
机械制图
机械制图
全数字式日期表示法
GB10609.4技术制图对缩微复制原件的要求3基本要求
每张技术图样中均应有标题栏。3.1
3.2标题栏在技术图样中应按GB4457.1中所规定的位置配置。3.3标题栏中的字体应符合GB4457.3中的要求，签字除外。3.4标题栏的线型应按GB4457.4中规定的粗实线和细实线的要求绘制。3.5标题栏中的年月日应按照GB2808的规定格式填写。需缩微复制的图样，其标题栏应满足GB10609.4的要求。3.6
　内容
GB 10609.1-89
标题栏的组成
标题栏一般由更改区、签字区、其他区、名称及代号区组成，见图1和图2。也可按实际需要增加或减少。
更改区：一般由更改标记、处数、分区、更改文件号、签名和年月日等组成。4.1.1
4.1.2签字区：般由设计、审核、工艺、标准化、批准、签名和年月日等组成。4.1.3其他区：一般由材料标记、阶段标记、重量、比例、共张第张等组成。4.1.4名称及代号区：般由单位名称、图样名称和图样代号等组成。4.2标题栏的填写
4.2.1更改区：更改区中的内容应按由下而上的顺序填写，也可根据实际情况顺延，或放在图样中其他的地方，但应有表头。
4.2.1.1标记：按照有关规定或要求填写更改标记。国家技术监督局1989-03-22批准276
示准变博效
1990-01-01实施
GB10609.1-89
4.2.1.2处数：填写同一标记所表示的更改数量。分区：必要时，按照有关规定填写。4.2.1.3
更改文件号：填写更改所依据的文件号。4.2.1.5签名和年月日：填写更改人的姓名和更改的时间。4.2.2签字区：签字区一般按设计、审核、工艺、标准化、批准等有关规定签署姓名和年月日。4.2.3其他区：
4.2.3.1材料标记：对于需要该项目的图样般应按照相应标准或规定填写所使用的材料。4.2.3.2阶段标记，按有关规定由左向右填写图样的各生产阶段。4.2.3.3重量：填写所绘制图样相应产品的计算重量，以千克（公厅）为计量单位时，允许不写出其计量单位。
4.2.3.4比例：填写绘制图样时所采用的比例。4.2.3.5共张、第张：填写同一图样代号中图样的总张数及该张所在的张次。4.2.4名称及代号区：
4.2.4.1单位名称：填写绘制图样单位的名称或单位代号。必要时，也可不予填写。4.2.4.2图样名称：填写所绘制对象的名称。4.2.4.3图样代号：按有关标准或规定填写图样的代号。5尺寸与格式

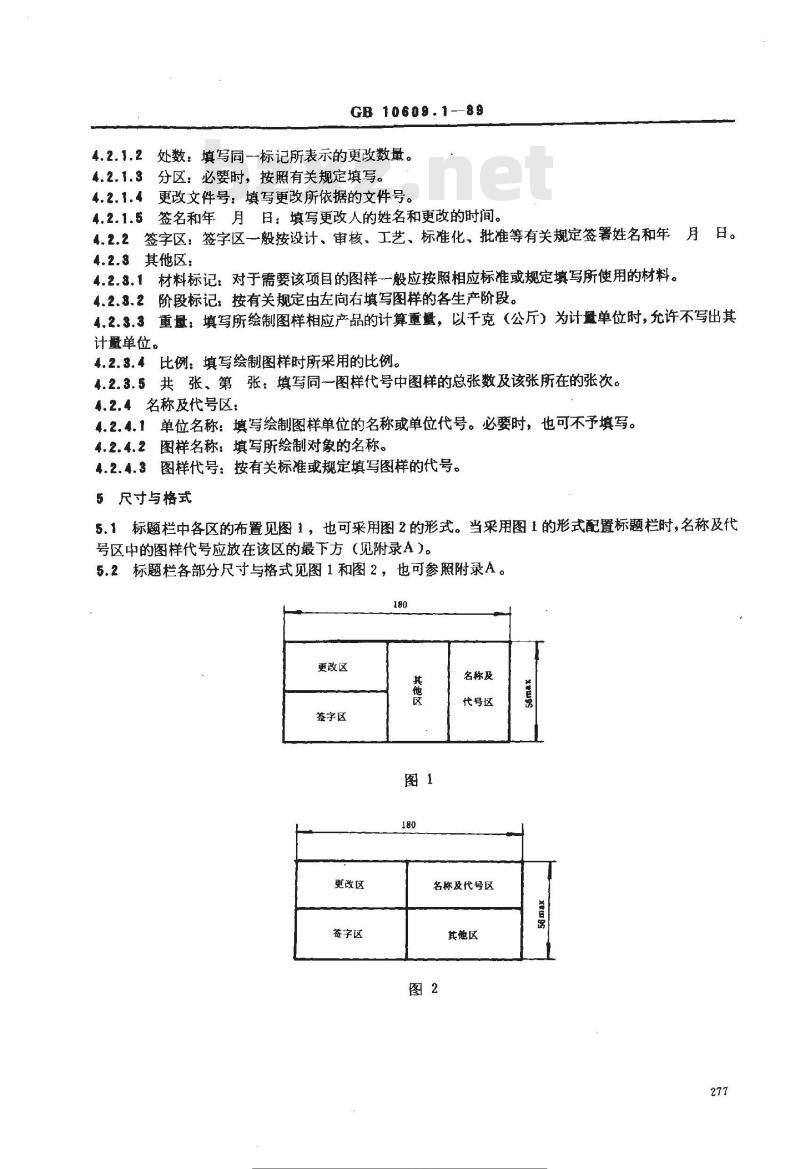

5.1标题栏中各区的布置见图1，也可采用图2的形式。当采用图1的形式配置标题栏时，名称及代号区中的图样代号应放在该区的最下方（见附录A）。5.2标题栏各部分尺寸与格式见图1和图2，也可参照附录A。180
更政区
签字区
更改区
签字区
示准变牌文
其他区
名称及
代号区
名称及代号区
其他区
GB 10609.1—89

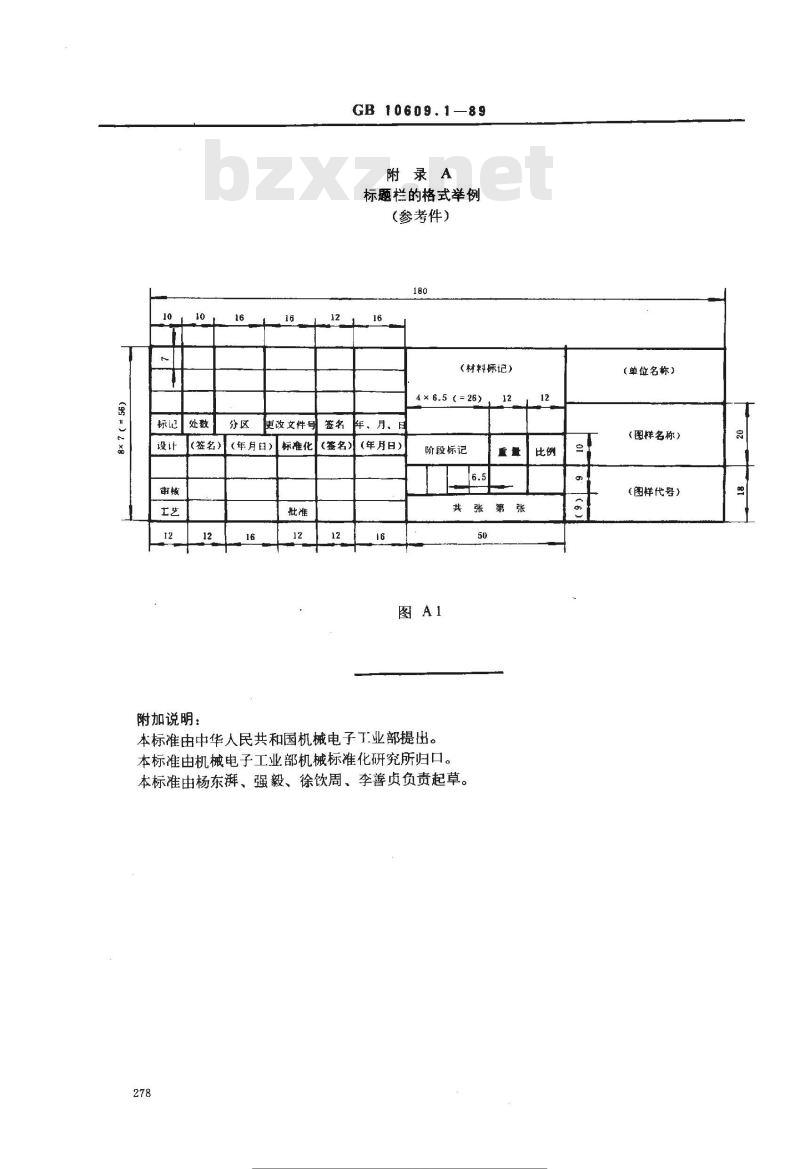

附录A
标题栏的格式举例
（参考件）
（材料标记）
4× 6.5 (= 26)
更改文件号
年、月、日
(签名）（年月日）
（签名）（年月日）
标准化
附加说明：
阶段标记
共张第张
本标准由中华人民共和国机械电子丁业部提出。本标准由机械电子工业部机械标准化研究所归口。本标准由杨东湃、强毅、徐饮周、李善贞负责起草。278
