GB 10609.2-1989技术制图 明细栏

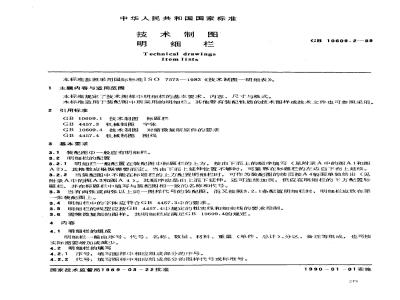

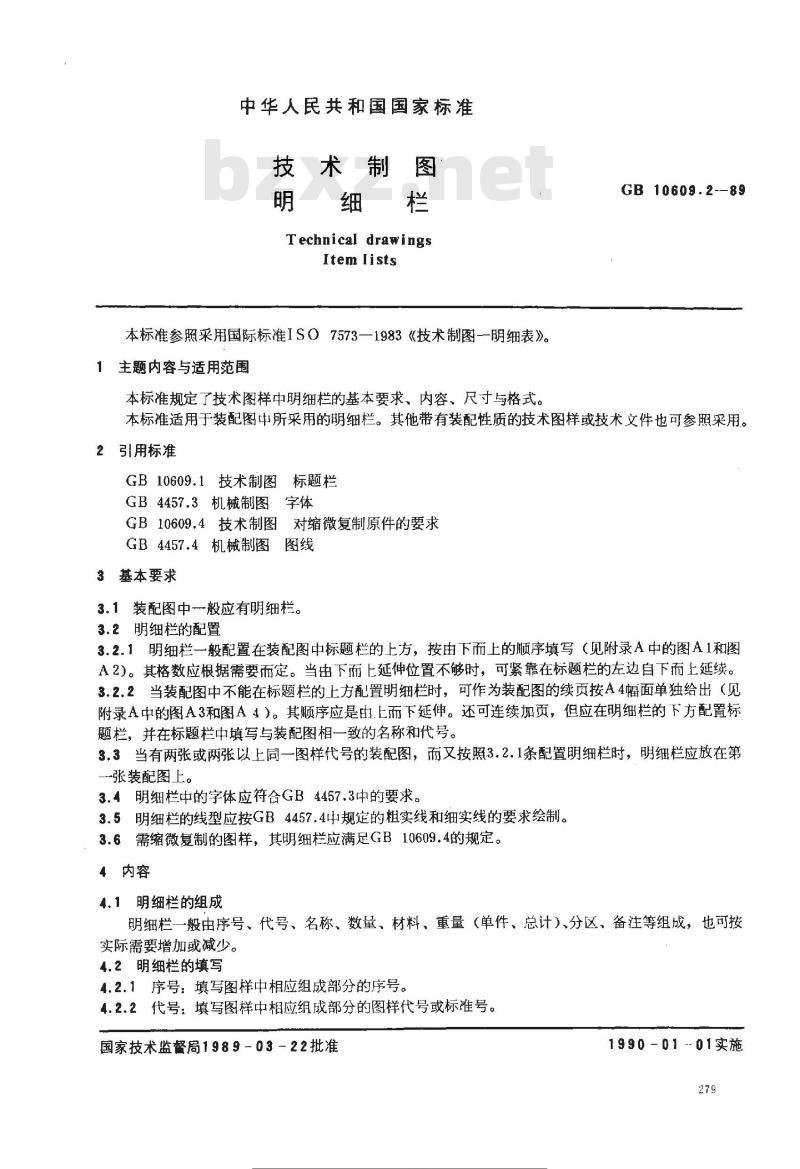

中华人民共和国国家标准
技术制图
明细栏
Technical drawings
Item lists
本标准参照采用国际标准ISO7573—1983《技术制图-明细表》。1 主题内容与适用范围
本标准规定了技术图样中明细栏的基本要求、内容、尺寸与格式。GB 10609.2-89
本标准适用于装配图中所采用的明细栏。其他带有装配性质的技术图样或技术文件也可参照采用。2引用标准
GB10609.1技术制图标题栏
GB4457.3机械制图字体
GB10609.4技术制图对缩微复制原件的要求GB4457.4机械制图图线
3基本要求
3.1装配图中般应有明细栏。
3.2明细栏的配置
3.2.1明细栏一般配置在装配图中标题栏的上方，按由下而上的顺序填写（见附录A中的图A1和图A2）。其格数应根据需要而定。当由下而上延伸位置不够时，可紧靠在标题栏的左边自下而上延续。3.2.2当装配图中不能在标题栏的上方配置明细栏时，可作为装配图的续页按A4幅面单独给出（见附录A中的图A3和图A4）。其顺序应是由.上而下延伸。还可连续加页，但应在明细栏的下方配置标题栏，并在标题栏中填写与装配图相一致的名称和代号。3.3当有两张或两张以上同一图样代号的装配图，而又按照3.2.1条配置明细栏时，明细栏应放在第张装配图上。
3.4明细栏中的字体应符合GB4457.3中的要求。3.5明细栏的线型应按GB4457.4中规定的粗实线和细实线的要求绘制。3.6需缩微复制的图样，其明细栏应满足GB10609.4的规定。4内容
4.1明细栏的组成
明细栏一般由序号、代号、名称、数量、材料、重量（单件、总计）、分区、备注等组成，也可按实际需要增加或减少。
4.2明细栏的填写
4.2.1序号：填写图样中相应组成部分的序号。4.2.2代号：填写图样中相应组成部分的图样代号或标准号。国家技术监督局1989-03-22批准示件变博效
光免费下
1990-01-01实施
GB 10609.2--89

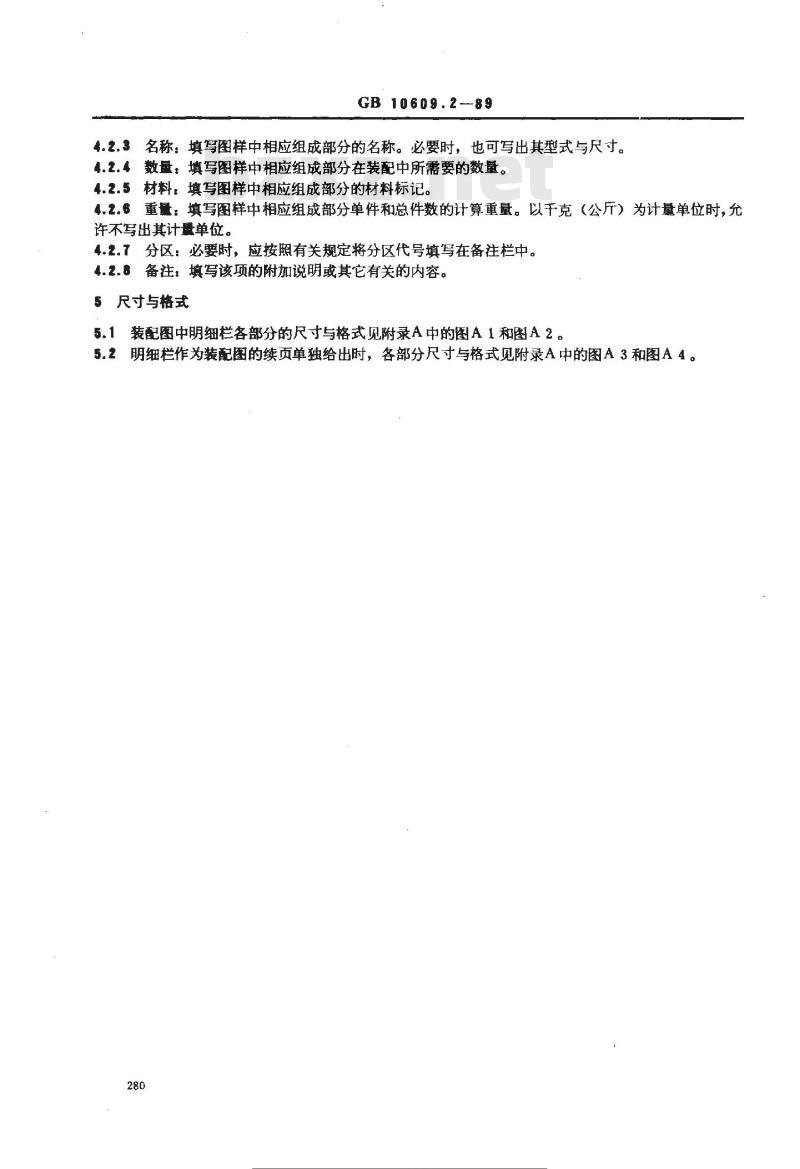

4.2.3名称：填写图样中相应组成部分的名称。必要时，也可写出其型式与尺寸。4.2.4数量，填写图样中相应组成部分在装配中所需要的数量。4.2.5材料：填写图样中相应组成部分的材料标记。4.2.6重量：填写图样中相应组成部分单件和总件数的计算重量。以千克（公斤）为计量单位时，允许不写出其计量单位。
4.2.7分区：必要时，应按照有关规定将分区代号填写在备注栏中。4.2.8备注：填写该项的附加说明或其它有关的内容。5尺寸与格式

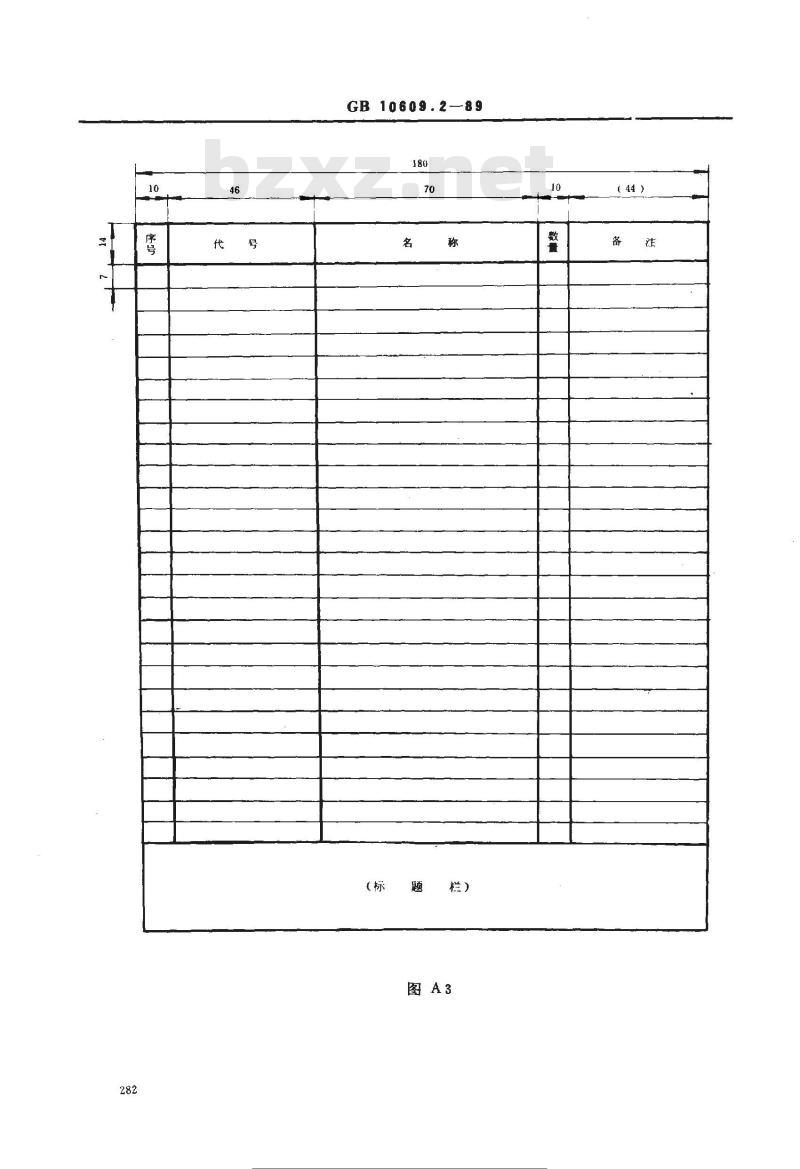

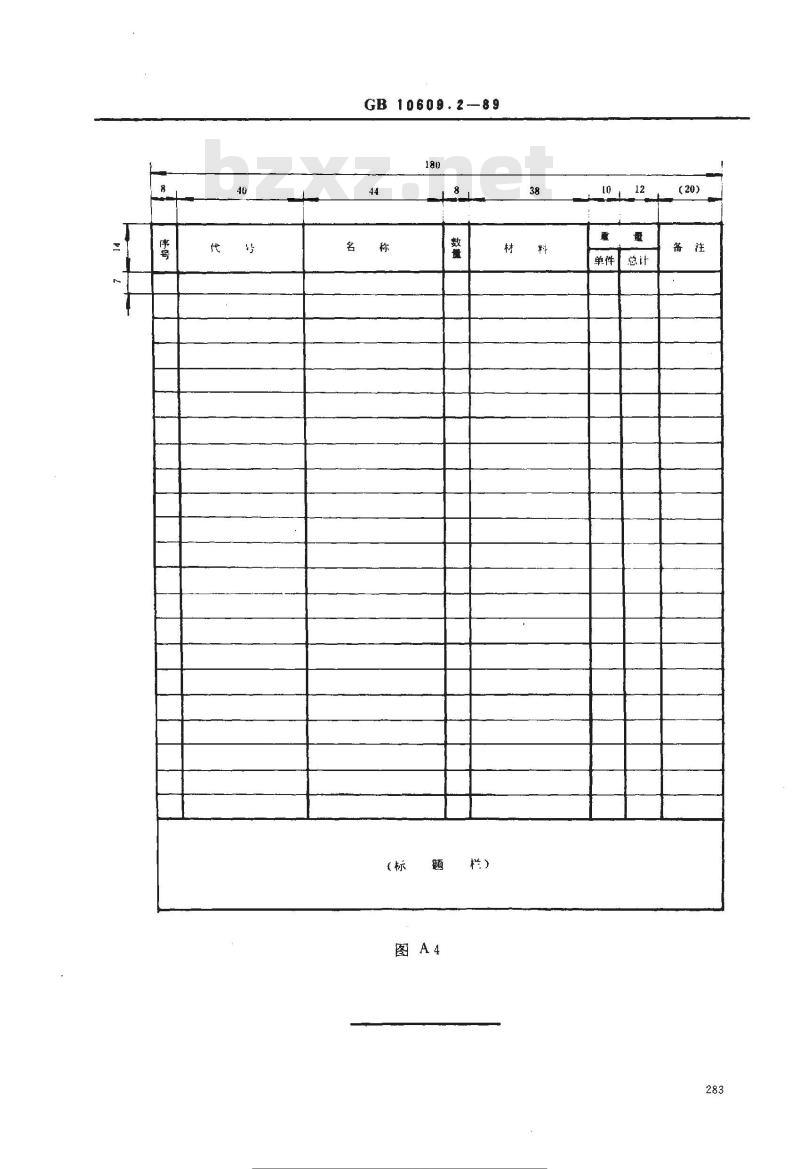

5.1装配图中明细栏各部分的尺寸与格式见附录A中的图A1和图A2。5.2明细栏作为装配图的续页单独给出时，各部分尺寸与格式见附录A中的图A3和图A4。280
示准变博文
免费下
更改区）
GB 10609.2--89

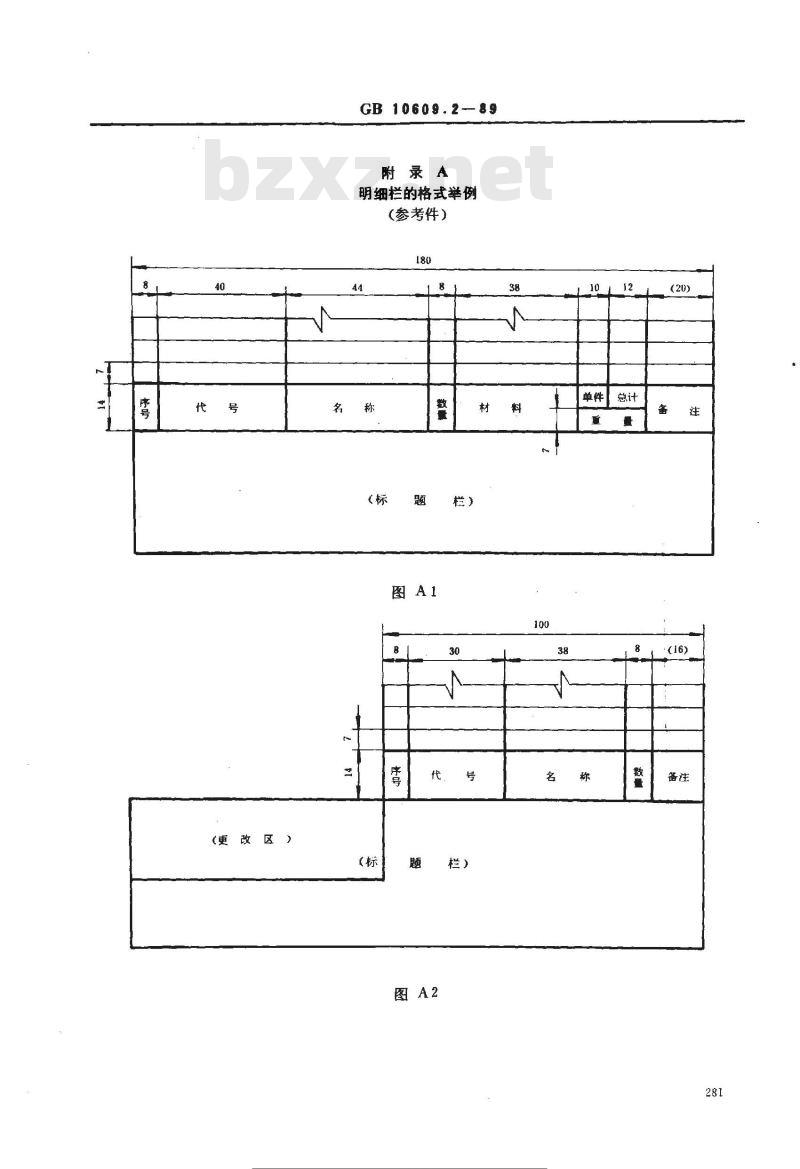

附录A
明细栏的格式举例
（参考件）
示件变牌效
米免费下
单件总计
代購号
GB 10609.289
(标题栏)
（44）
GB 10609.2-89
单件总计
附加说明：
GB 10609.2--89
本标准由中华人民共和国机械电了工业部提出。本标准由机械电子工业部机械标准化研究所归口。本标准由杨东湃、强毅、徐饮周、李善贞负责起草。284
