标准简介
本标准规定了技术图样中复制图的折叠方法。本标准适用于手工折叠或机器折叠的复制图及有关的技术文件，当设计各种归档和管理器具以及设计折叠器时，亦应参照使用。 GB 10609.3-1989 技术制图 复制图的折叠方法 GB10609.3-1989 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

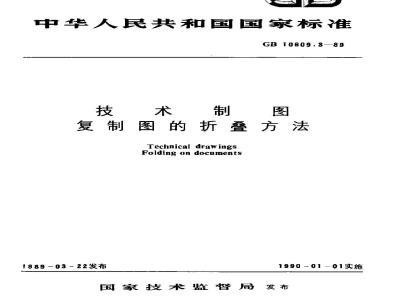

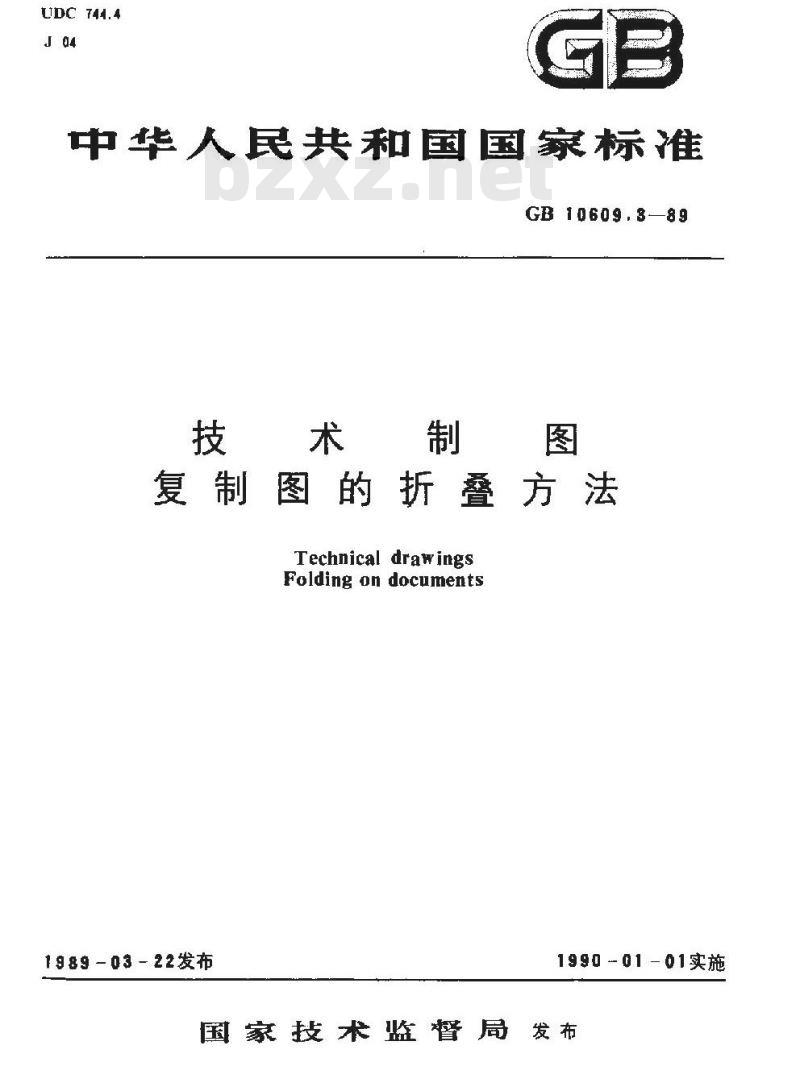

UDC 744.4
中华人民共和国国家标准
GB10609.3—89
技术制图
复制图的折叠方法
Technical drawings
Folding on documents
1989-03-22发布
1990-01—01实施
国家技术监督局发布

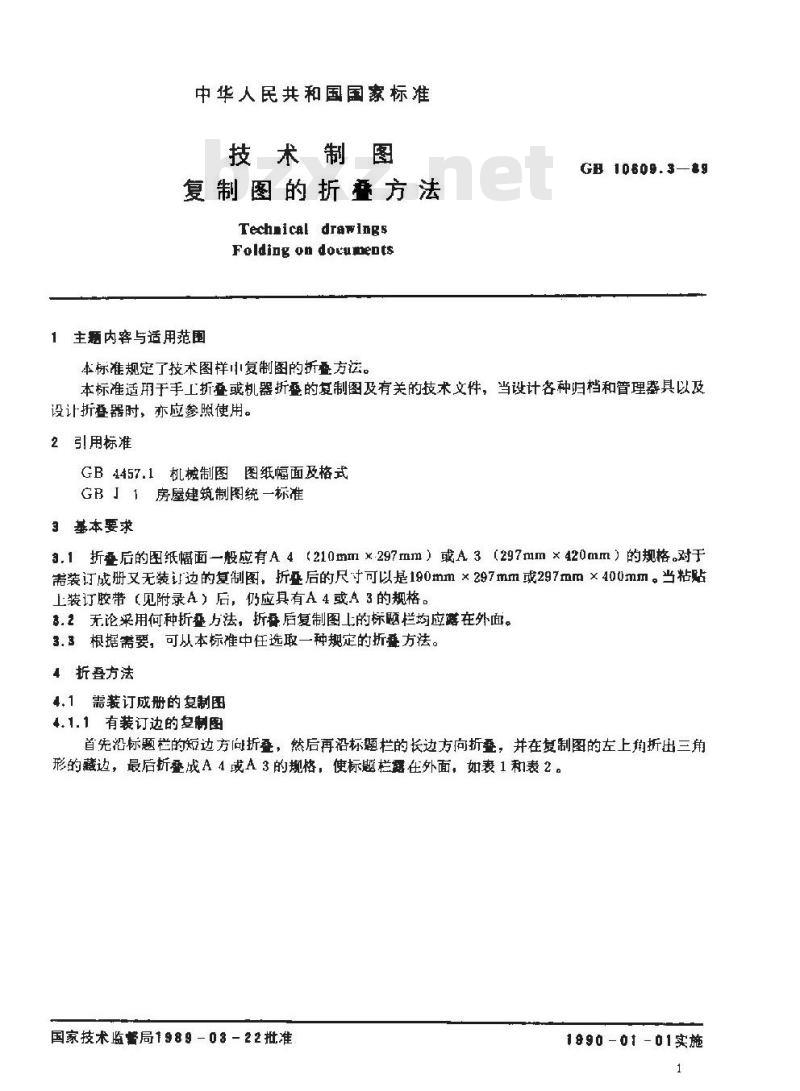

中华人民共和国国家标准
技术制图
复制图的折叠方法
Technical drawings
Folding on doruments
1主题内容与适用范围
本标准规定了技术图样中复制图的折叠方法。GB 10609.389
本标准适用于手工折叠或机器折叠的复制图及有关的技术文件，当设计各种归档和管理器具以及设计折叠器时，亦应参照使用。2引用标准
GB4457.1机械制图图纸幅面及格式GBJ1房屋建筑制图统一标准
3基本要求
3.1折叠后的图纸幅面一般应有A4（210mm×297mm）或A3（297mm×420mm）的规格。对于需装订成册又无装订边的复制图，折叠后的尺寸可以是190mm×297mm或297mm×400mm。当粘贴上装订胶带（见附录A）后，仍应其有A4或A3的规格。3.2无论采用何种折替方法，折叠后复制图上的标题栏均应露在外面。3.3根据需要，可从本标准中任选取一种规定的折叠方法。4折叠方法
4.1需装订成册的复制图
4.1.1有装订边的复制图
首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠，并在复制图的左上角折出三角形的藏边，最后断叠成A4或A3的规格，使标题栏露在外面，如表1和表2。国家技术监督局1989-08-22批准1890-01-01实施
GB 10609.3 ---89

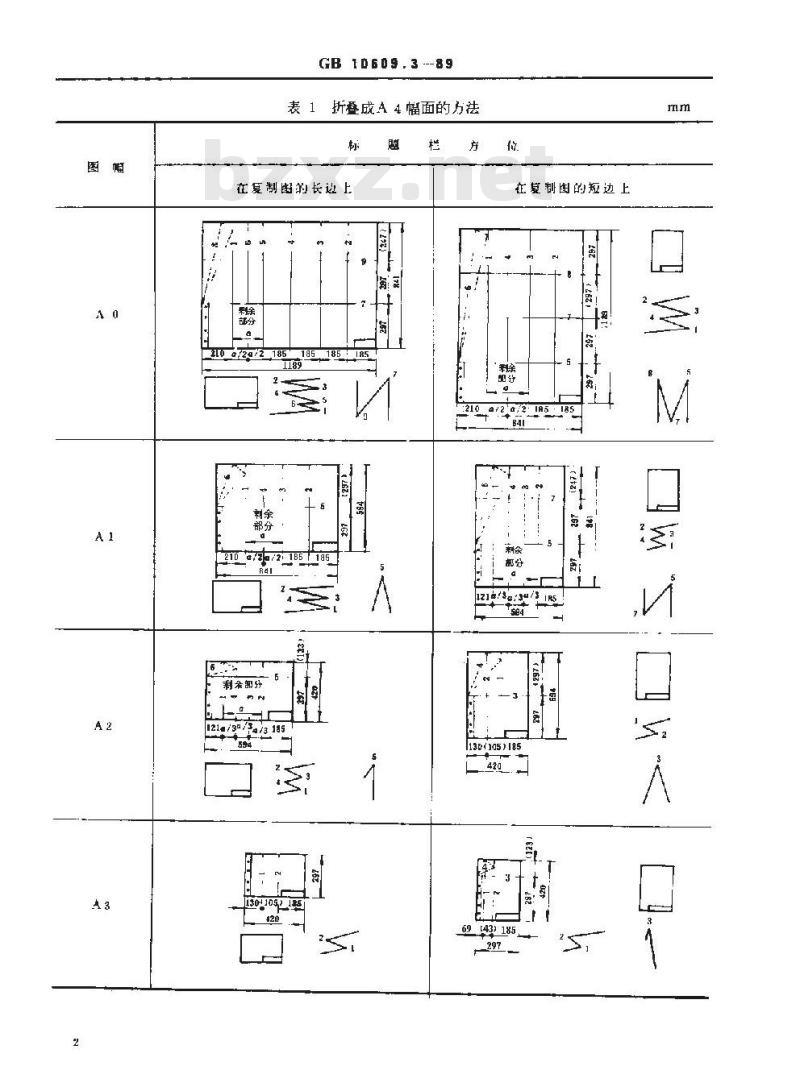

表 1折登成4 4幅面的方法
在复制幽的长边上
729/2185
210 a72572 185
利余好
9/3 185
1301105215
在复制图的短边上
121a/3g:3u/3
130（305)185
GB 10609.3 -89

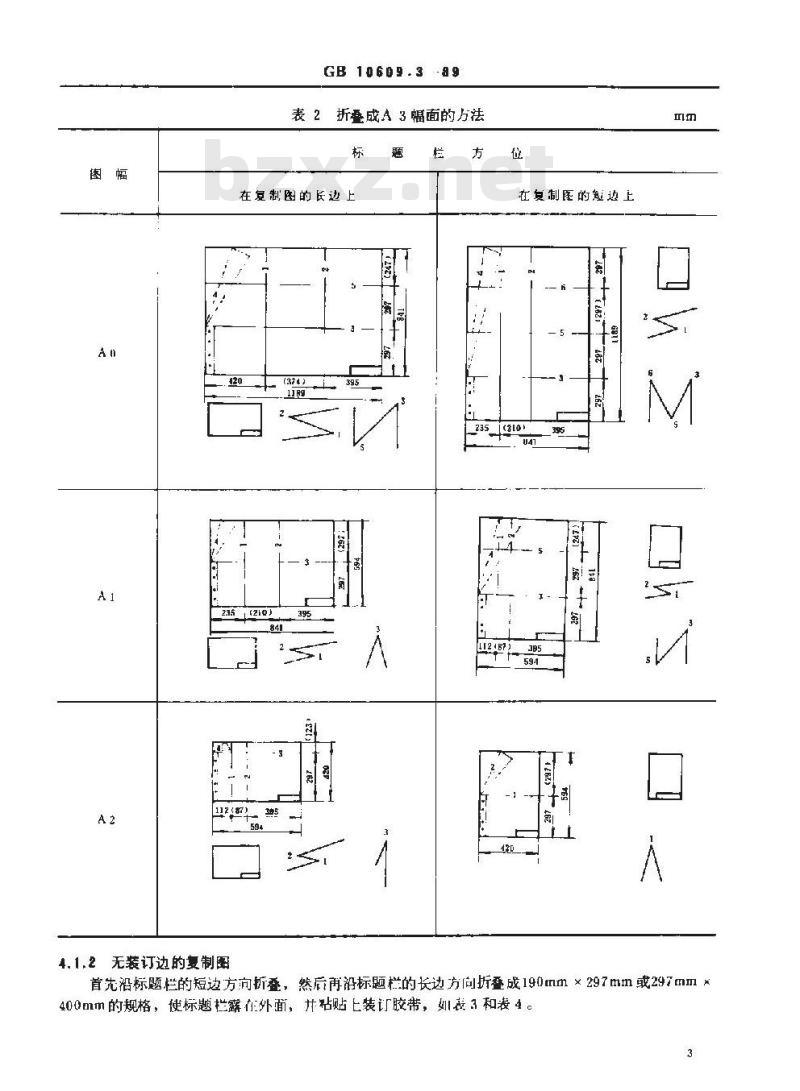

表2折叠成A3幅面的方法
在复制图的长边上
112(87)
4.1,2无装订边的复制图
在复制医的短边上
235310
1121873
首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成190mm×297mm或297mm×400mm的规格，使标题栏露存外面，并粘贴上装订胶带，如表3和表4。3
GB 10608.389

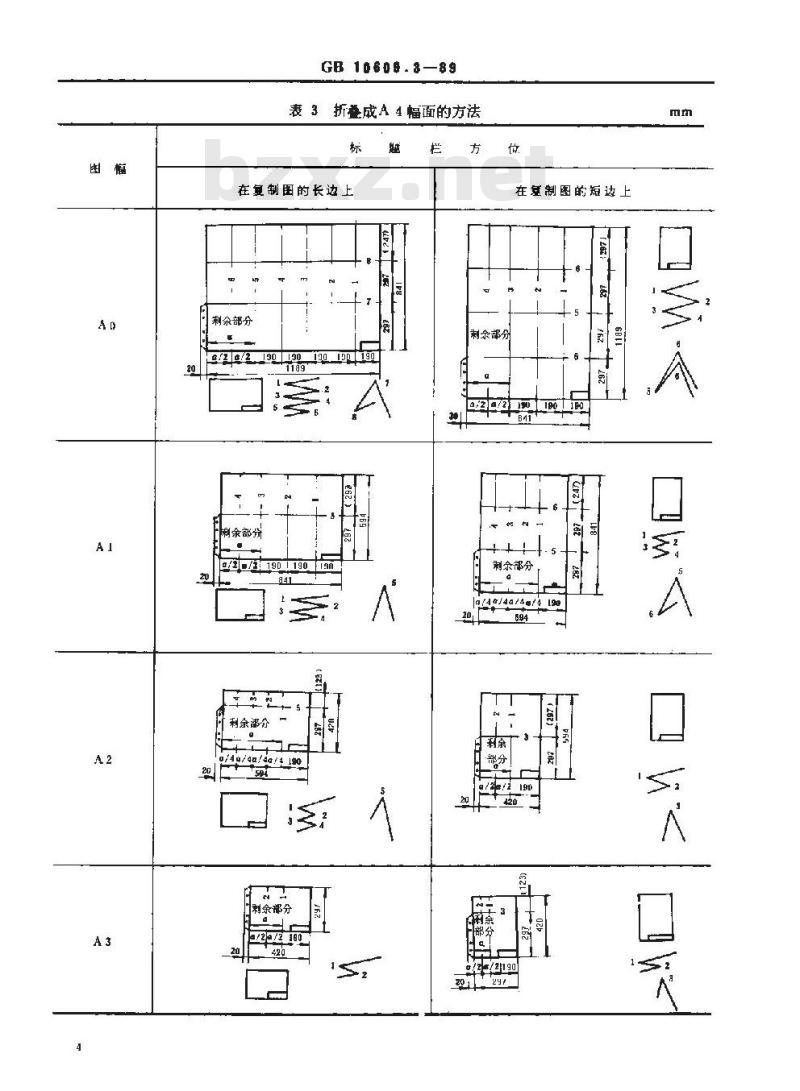

表 3折叠成A4幅面的方法
在复制图的长边上
剩杂部分
028/2190190190150190
制余部州
/190 1 190an
利余部分一
0/4g/4a/4g/1190
利余部分
15/2072160
在复制图的短达上
利余部分
6/2272 190 1180 180
利余部分
19740/4074074 190
2372190
GB 10609.3-a9
表4折叠成A3幅面的方法
在复制盈的长边1
利余部分
杂部分
0/2a/2
4. 2不装订成册的复制图
不装训成册的复制图的折叠方法有以下两种。栏
在复制图的短逆土
利余部分
4.2. 1 第一种折叠方法
首先沿标题栏的长边方向折叠，然后再沿标题烂的短边方向折叠成A4或A3的规格，使标题栏露在外面，如表5和表6。
GB 10609.3--89
表5折叠成A4幅雨的方法
在复制图的长边 上
21010 210210 21C
(2103 210 210 210
1741:210
210:214
在复制图的短边上
(174)210210
4.2.2第二种折叠方法
GB 10609.3—89
表6折叠成A3辐面的方法
在复制图的长边上
在复制图的短边 E
首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向拆叠成A4或A3的规格，使标题栏避在外面，如表7利表8。
GB 10809.889
表 了 折叠成A 4 幅面的方法
在复制图的长边上
3102122210
174- 21n 21
(21D, 210
在复制图的短边上
1742 210210
21 211
GB 1060 9.3-89
表8折成A3幅面的方祛
在复制图的长边上
4.3加长幅面复制图的析叠方法
根据标题栏在图纸幅面上的方位，可参照前述方法折叠。4.3.1需装订成册的加长幅面复制图方下载标准就来标准下载网
在复制图的短边上
45z）
4.3.1.1有装订边的加长幅面复制图。当标题栏位下复制图的长边时（见表1和表2），可将加长复制图的长边部分先折出210mm（对A4）或420mm（对A3），再将其余部分折成等于或小于185mm（对A4）或395mm（对A3）的尺寸，使标题栏露在外面。GB 10609.389
当标题栏位于复谢图的短边「吋（见表1和表2），可将加长复制图的长边部分折叠成等于或小于297mm的尺寸，使标题栏露在外血。4.3.1.2无装订边的加长幅面复制图。当标题栏位于复制图的长边上时（见表3和表4），可将加长复制图的长边部分折叠成等十或小于190mm（对A4）或400mm（对A3）的尺寸，使标题栏露在外面。
当标题栏位于复制图的短边上时（见表3和表4），可将射长复制图的长边部分折叠成等于或小于297mm的尺寸，使标题栏露在外面。4.8.2不需装订成册的加长幅面复制图当标题栏立于复制图的长边上时（见表5，表6，表7和表8），可将加长复制图的加长部分折叠成等于或小于210mm（对A4）或420mm（对A3）的尺寸，使标题栏露在外面。当标题栏位于复制图的短边上时（见表5，表6、表7和表8），可将加长复制图的长边部分，折叠成等于或小了297mm的尺小，使标题栏露在外面。10
装订胶带可按下图所示的尺寸制作。GB 10609.3
附录A
装订胶带的尺寸
参考件）
4- 6 ±0.5
注：①胶带的厚度可在不易折损的原则下自行规定。(）图中网粒部分，为较贴的范围。③图中中6 为装订孔的尺寸。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准虫机械电子厂业部机械标准化研究所归口。本标准由徐饮周、强毅、杨东湃负责起草。11
