GB/T 10703-1989 玻璃纤维增强塑料耐水性加速试验方法 GB/T10703-1989 标准下载解压密码：www.bzxz.net

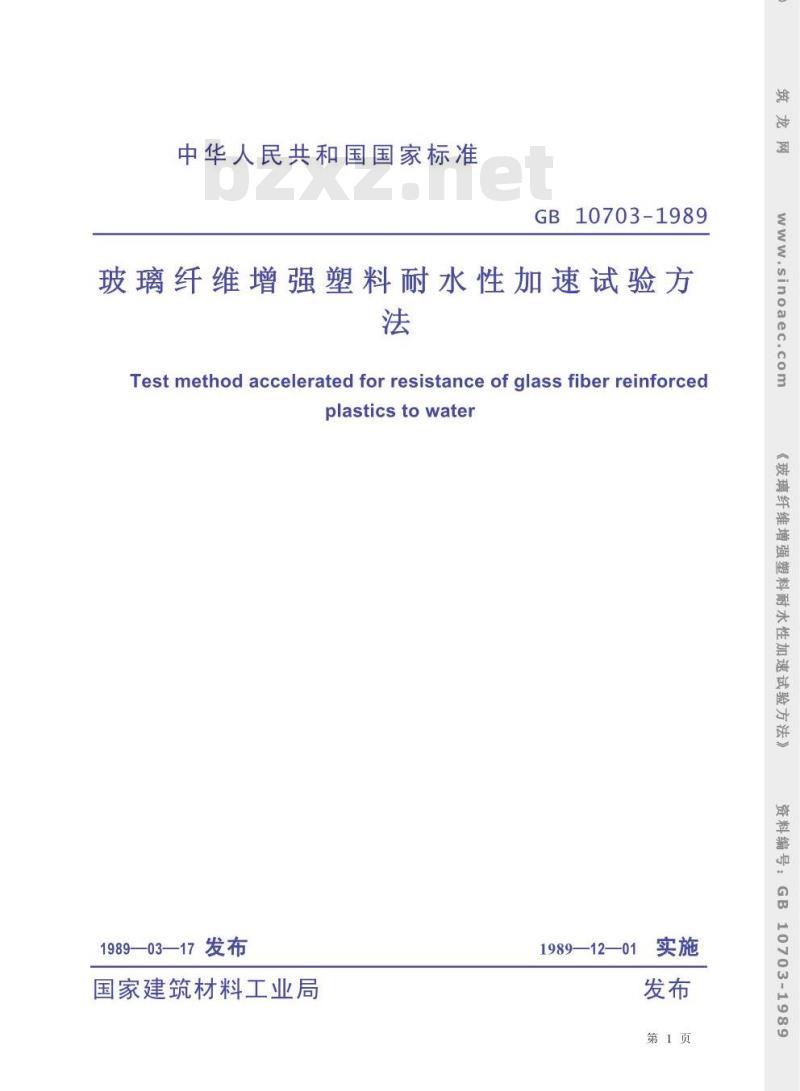

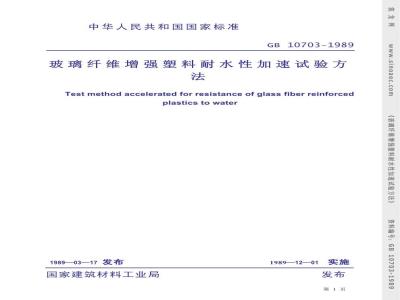

中华人民共和国国家标准
GB10703-1989
玻璃纤维增强塑料耐水性加速试验方法
Testmethodacceleratedforresistance ofglassfiberreinforcedplasticstowater
1989—03—17发布
国家建筑材料工业局
1989—12—01
第1页

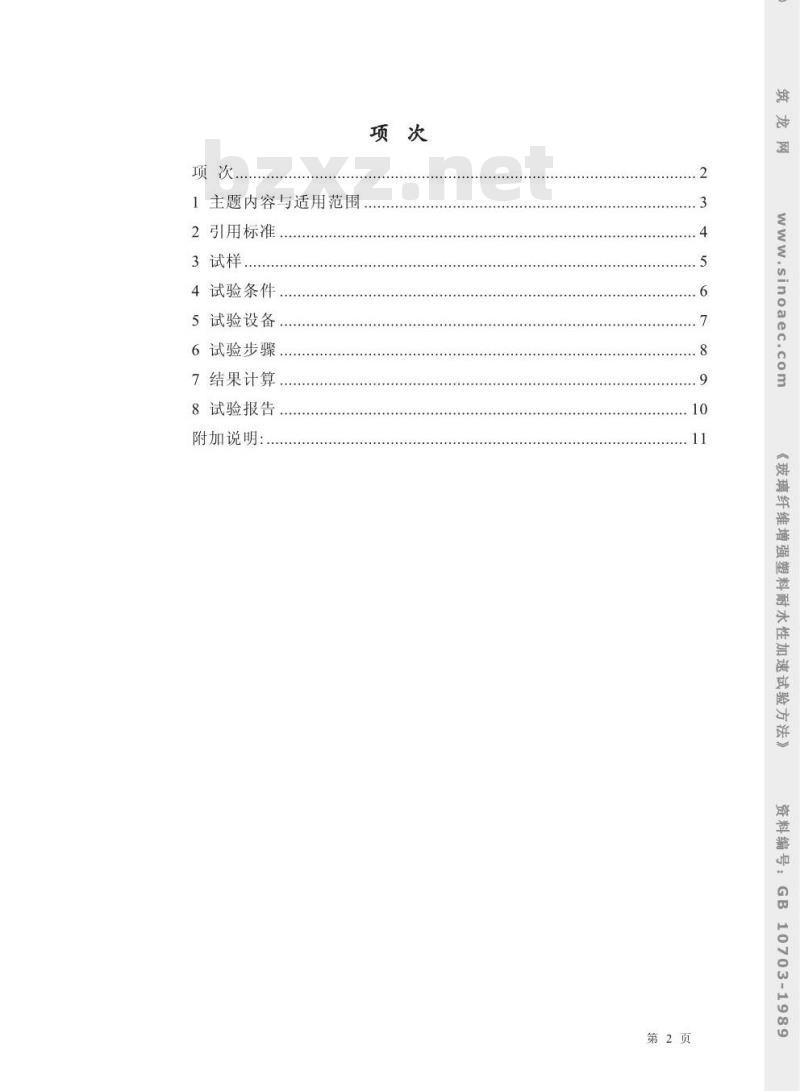

.sinoa
《玻璃纤维增强塑料耐水性加速试验方法》料编
10703-1989
1主题内容与适用范围
2引用标准
4试验条件
5试验设备
6试验步骤.
7结果计算
8试验报告
附加说明：
第2页
《玻璃纤维增强塑料耐水性加速试验方法》料编
10703-
3-1989

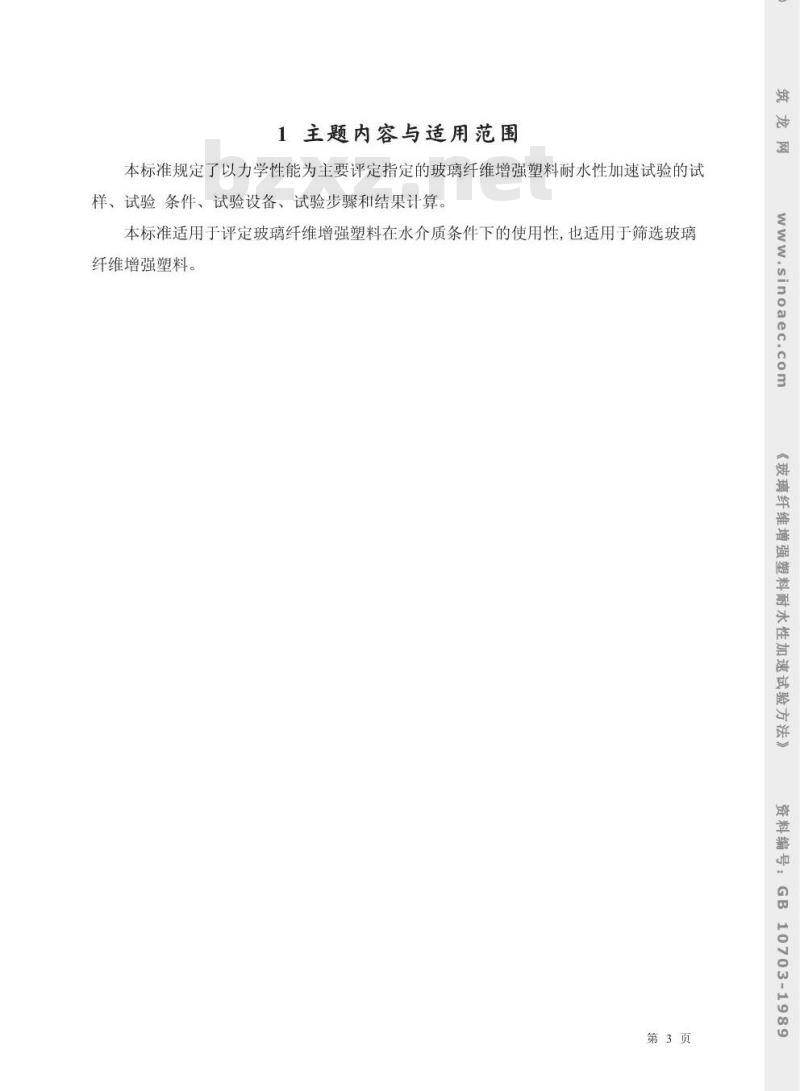

1主题内容与适用范围
本标准规定了以力学性能为主要评定指定的玻璃纤维增强塑料耐水性加速试验的试样、试验条件、试验设备、试验步骤和结果计算M
本标准适用于评定玻璃纤维增强塑料在水介质条件下的使用性，也适用于筛选玻璃纤维增强塑料。
《玻璃纤维地
性加速试验方
10703-1989
第3页

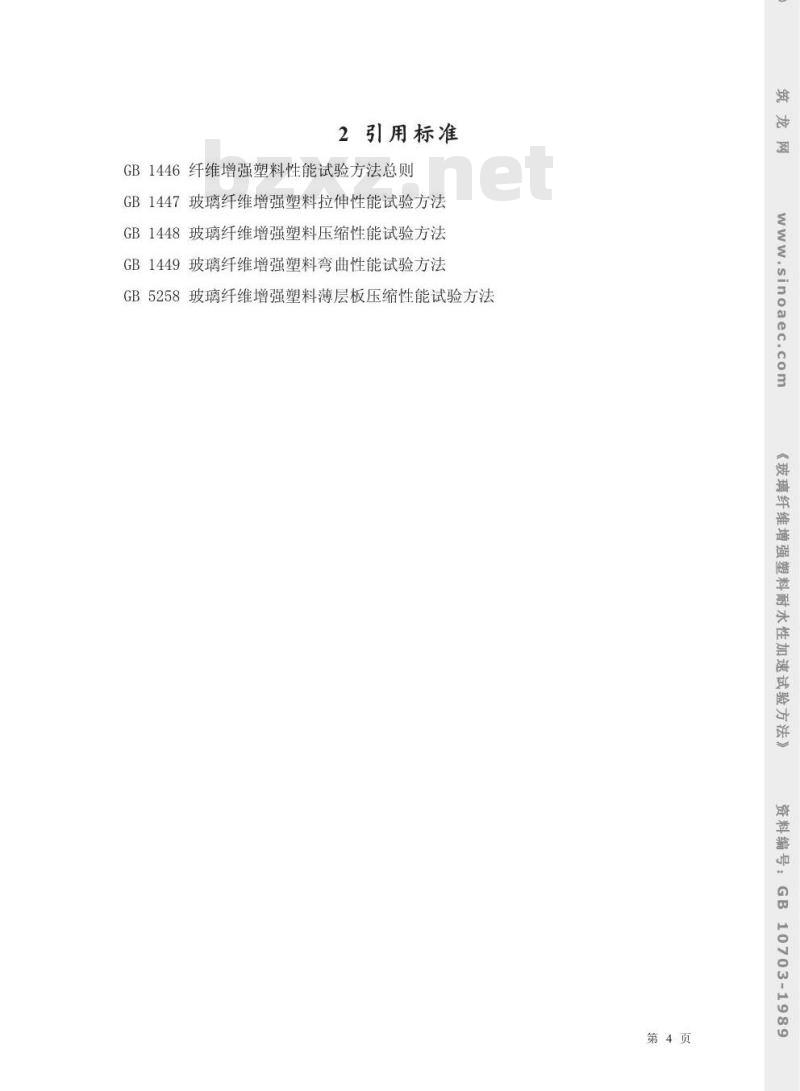

引用标准
GB1446纤维增强塑料性能试验方法总则GB1447玻璃纤维增强塑料拉伸性能试验方法M
GB1448玻璃纤维增强塑料压缩性能试验方法GB1449玻璃纤维增强塑料弯曲性能试验方法GB5258玻璃纤维增强塑料薄层板压缩性能试验方法《玻璃纤维地
性加速试验方
10703-1989
第4页

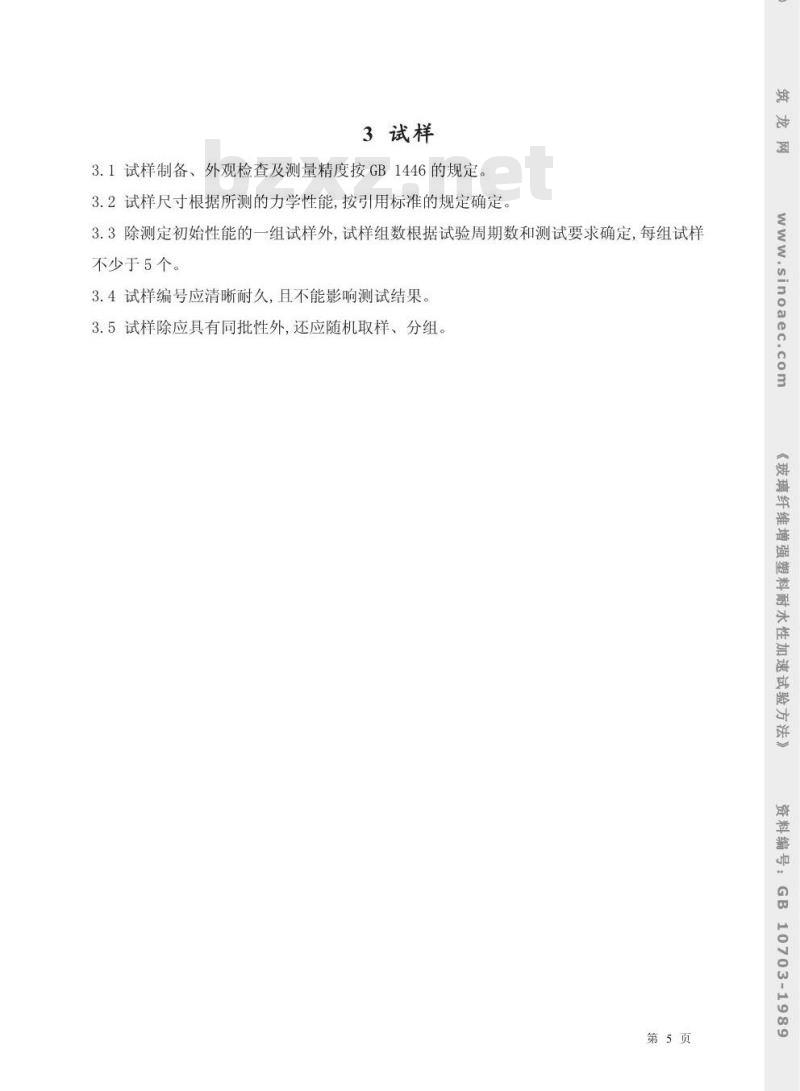

3试样
3.1试样制备、外观检查及测量精度按GB1446的规定3.2试样尺寸根据所测的力学性能，按引用标准的规定确定。w
3.3除测定初始性能的一组试样外，试样组数根据试验周期数和测试要求确定，每组试样不少于5个。
3.4试样编号应清晰耐久，且不能影响测试结果。3.5试样除应具有同批性外，还应随机取样、分组《玻璃纤维bzxZ.net
性加速试验方
10703-1989
第5页
4试验条件
4.1浸泡试样用蒸馏水或去离子水。仲裁试验时，水的电阻率不得小于500Q·m。4.2试样应采用80土2℃的水浸泡。耐温性较好的材料可采用95土2℃水或沸水浸泡；耐M
温性较差的材料可采用60土2℃水浸泡4.3除另有规定，筛选试验时应采用在蒸馏水中煮沸2h。《玻璃纤维地
性加速试验方
10703-1989
第6页
5试验设备
试验设备采用恒温水浴或其他适宜的恒温水装置。wW
.sinoaec.
性加速试验方法》
《玻璃纤维地
塑料）
10703-1989
第7页
6试验步骤
6.1按引用标准的规定测试初始力学性能。6.2将已清除表面灰尘和油污的试样放入规定水温的水浴装置中，试样相互间，试样与容M
器、加热管之间不得接触。
6.3除另有规定，试样浸泡以24h为一个周期。试样应在水温达到规定值时放入，并开始计时。
6.4除另有规定，一般可从下列周期数中选取：a.环氧树脂基或酚醛树脂基玻璃纤维增强塑料周期数为1,2,6。b.聚酯树脂基玻璃纤维增强塑料周期数为1/3,1/2,1,2,3,6。6.5达到规定的试验周期后，检查试样外观，测量试样尺寸，按下列两种方法之一及引用性加速试验方法》
《玻璃
标准的规定测试力学性能。
a.按GB1446的规定进行试样状态调节后测试性能b.试样不需状态调节，从水浴中取出放入室温蒸馏水或去离子水中冷却，水浸时间不得少于15min，试样从水浴中取出应在30min内测试完毕。料编
10703-1989
第8页
7结果计算
7.1按GB1446第6章规定计算每组试样的算术平均值和标准差7.2按式（1)计算力学性能保留率，取二位有效数字：M
.sinoaec.
Ri=Xi/xox100...
式中：Ri一经i试验周期后力学性能保留率，%XO一试样初始力学性能算术平均值；xi一经i试验周期后每组试样力学性能算术平均值。《玻璃纤维坊
性加速试验方
10703-1989
第9页
8试验报告
试验报告应包括下列各项中的全部或部分：a.说明试验按本标准进行：
b.试验项目名称；
试样来源、制备、品种和规格；c.
d.试样编号、试验前后外观状况；采用的试验条件、试验周期和试样状态调节条件；e.
f．采用的设备、仪器型号；
g．力学性能测试时，试样的破坏现象及过程；h．每组试样的数量、单值、算术平均值、标准差和性能保留率；《玻璃纤维
i.试验人员、日期、实验室温度及相对湿度等。性加速试验方
10703-1989
第10页
附加说明：
本标准由全国纤维增强塑料标准化技术委员会提出并归口。本标准由国家建筑材料工业局上海玻璃钢研究所、国家建筑材料工业局玻璃钢研究M
设计院共同起草。
本标准主要起草人周杰、陈廷炳。《玻璃纤维地
性加速试验方
10703-1989
第11页
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
