GB/T 10944-1989 自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄 GB/T10944-1989 标准下载解压密码：www.bzxz.net

中华人民共和国国家标准www.bzxz.net
自动换刀机床用7：24圆锥工具柄部40、45和50号圆锥柄
Tool shanks with 7 : 24 taper for automatictool changers—Shanks Nos. 40,45 and 50GB1094489
本标准参照采用国际标准1S）7388/1--1983《自动换刀机床用7：24圆锥T！柄部：号圆锥柄尺寸》。
1主题内容与适用范围
本标准规定了自动换刀机床用7：24（40、45和50号）圆锥1具柄部的型式、尺小、尺小公茶公差、表面粗糙度和技术要求等。本标摊适用于自动换刀机床7：21圆锥仁具。2引用标准
GB11334圆锥公差
GB11852圆锥量规公差与技术条件3技术内容
3.1型式尺寸

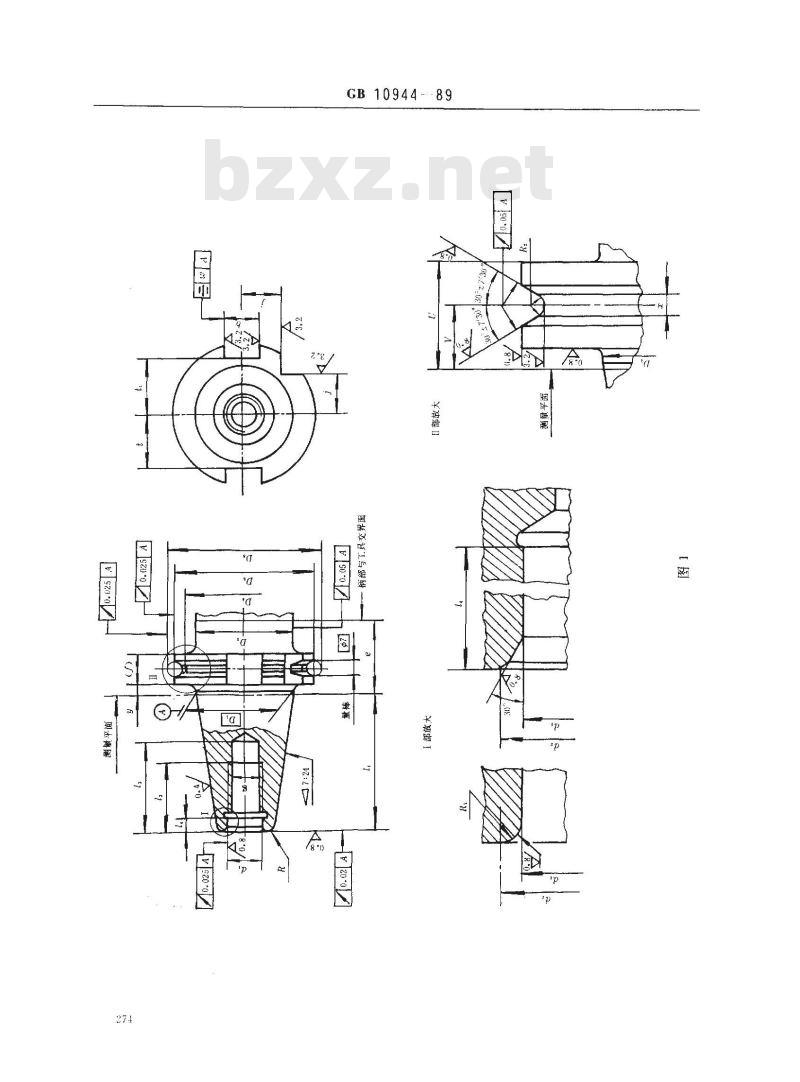

自动换刃机床用7：24圆锥柄部的型式与尺寸按图1和表1。中华人民共和国机械电子工业部1989-03-13批准19900101.
GB 10944
国击香
57.1582.70
GB10944--89

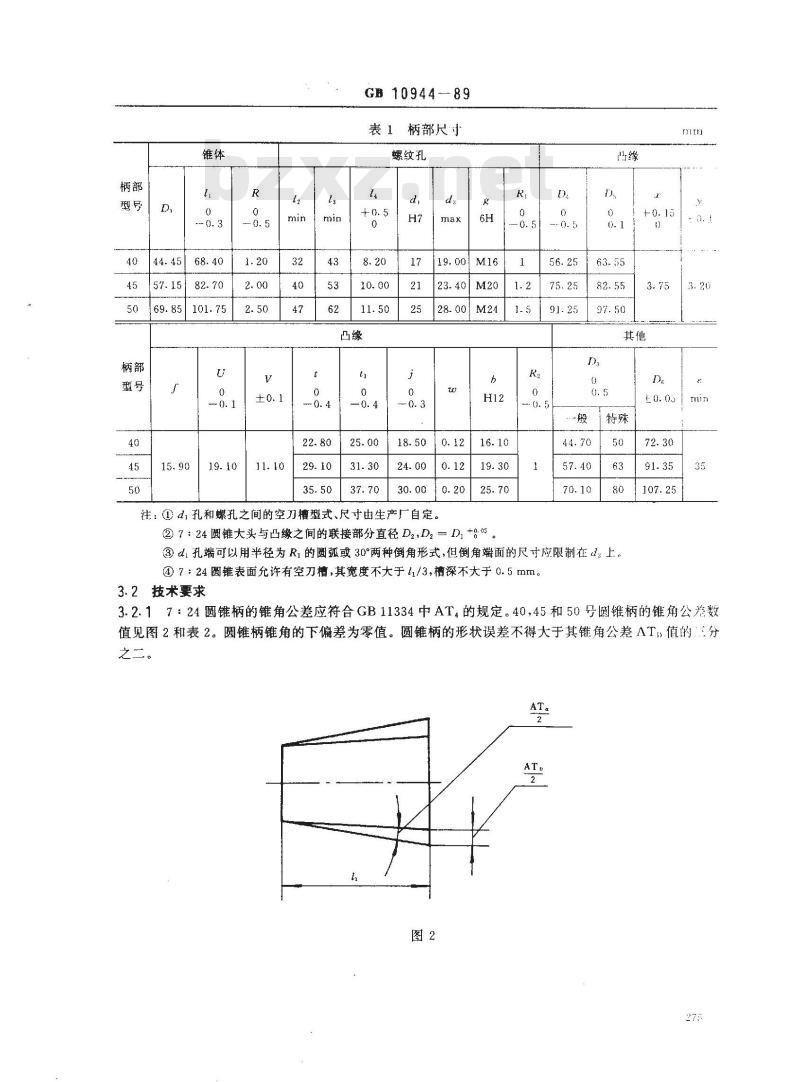

表1柄部尺寸
螺纹孔
30.000.20
注：①d，孔和螺孔之间的空刀槽型式、尺寸由生产厂自定。0
②7：24圆锥大头与凸缘之间的联接部分直径D2,D，=D,+0544.70
③d孔端可以用半径为R1的圆弧或30°两种倒角形式，但倒角端面的尺寸应限制在dz上。④7；24圆锥表面充许有空刀植，其宽度不大于1/3，槽深不大于0.5mm。3.2技术要求
3.2.17：24圆锥柄的锥角公差应符合GB11334中AT。的规定。40，45和50号圆锥柄的锥角公数值见图2和表2。圆锥柄锥角的下偏差为零值。圆锥柄的形状误差不得大于其锥角公差AT、值的分之
圆锥规格
GB10944·89

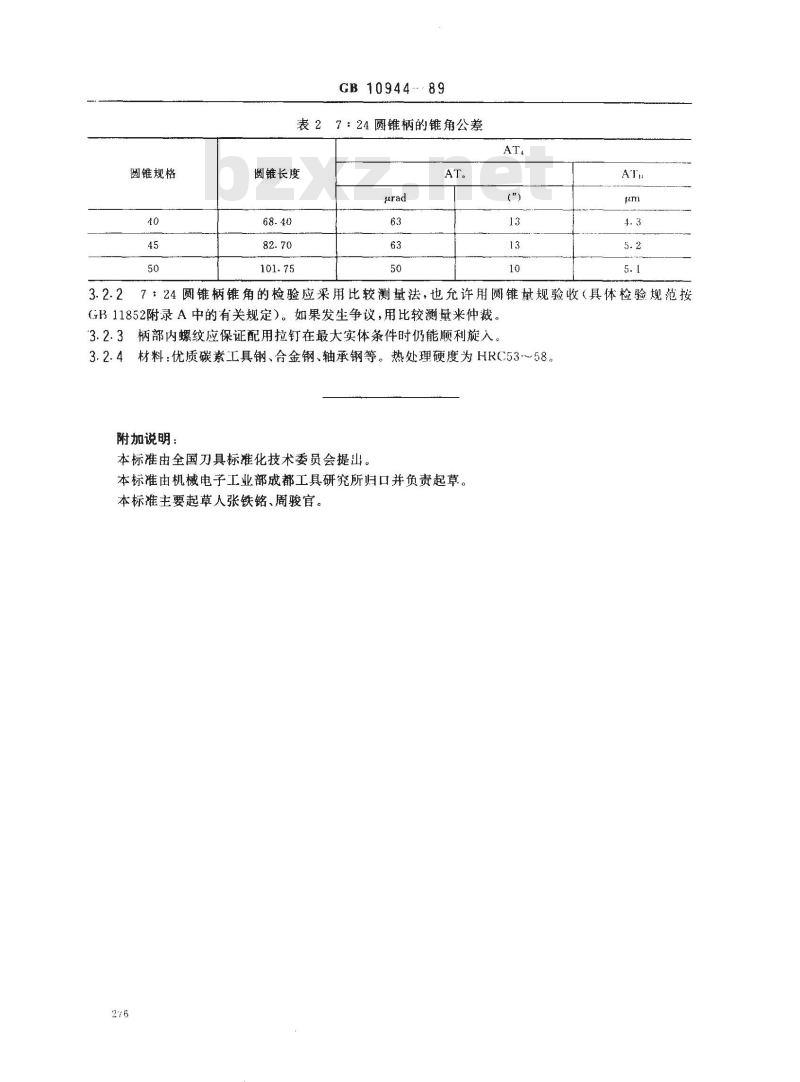

表27：24圆锥柄的锥角公差
圆锥长度
3.2.27：24圆锥柄锥角的检验应采用比较测量法，也允许用圆锥量规验收（具体检验规范按GB11852附录A中的有关规定）。如果发生争议，用比较测量米仲裁。3.2.3柄部内螺纹应保证配用拉钉在最大实体条件时仍能顺利旋入。3.2.4材料：优质碳素工具钢、合金钢、轴承钢等。热处理硬度为HRC53-~58。附加说明：
本标准由全国刀具标准化技术委员会提出。本标准由机械电子工业部成都工具研究所归口并负责起草。本标准主要起草人张铁铭、周骏官。276
