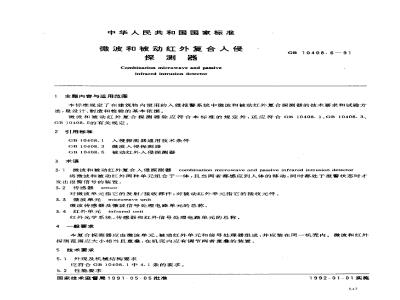

中华人民共和国国家标准
微波和被动红外复合人侵
探测器
Combination microwave and passiveinfrared intrusion detector
主题内容与适用范围
GB 10408.6—91
本标准规定了在建筑物内使用的入侵报警系统中微波和被动红外复合探测器的技术要求和试验方法，是设计、制造和检验的基本依据。微波和被动红外复合探测器除应符合本标准的规定外，还应符合GB10408.1、GB10408.3、GB10408.5的有关规定。
2引用标准
入侵探测器通用技术条件
GB 10408. 1
微波入侵探测器
GB 10408. 3
被动红外人侵探测器
GB 10408.5
3术语
3.1微波和被动红外复合人侵探测器combination microwave and passive infrared intrusion detector将微波和被动红外两种单元组合于一体，且当两者都感应到人体的移动，同时都处于报警状态时才发出报警信号的装置。
3.2传感器sensor
对微波单元指它的发射/接收部件；对被动红外单元指它的接收元件。3.3微波单元microwave unit
微波传感器及微波信号处理电路单元的总称。3.4红外单元infrared unit
红外光学系统、传感器和红外信号处理电路单元的总称。般要求免费标准下载网bzxz
本复合探测器应由微波单元、被动红外单元和信号处理器组成，并应装在同一一机壳内。微波和红外探测范围应大小相当且重叠，在机壳内应有调节两者重叠的装置。5技术要求
5.1外观及机械结构要求
应符合GB10408.1中4.1条的要求。5.2性能要求
国家技术监督局1991-05-05批准1992-01-01实施
5.2.1电性能要求
GB 10408.6—91
应符合GB10408.1中4.2条的要求，其中4.2.4条灵度和探测范围则应符合本标准5.2.2条的规定。
5.2.2灵敏度和探测范围
微波和红外两单元探测范围的重叠区即是复合探测器的探测范围。参考目标在探测范围的边界处，以每秒-步（约0.75m/s)的速度，在探测范围内作横向移动时，移动距离小于3m即应产生报警状态。对标称探测距离小于10m者，要求移动距离小于该探测距离的30%时，即应产生报警状态。
在规定的环境条件下，其最大的复合探测范围应不小于产品性能指标中的规定值，但不应超过此值的25%。
5.2.3双鉴功能
当复合探测器中微波或红外单元之一受到干扰而处于报警状态时，探测器不应发出报警信号。5.2.4自检功能
复合探测器应有自检功能。当微波或红外单元之一失效时应能产生故障信号的指示和输出，并能切换成单单元的探测状态。
5.2.5测试装置
复合探测器中应有下列测试装置：．步行测试指示灯
探测器应装有步行测试指示灯，用来调试警戒区域以及指示现场干扰和自身故障，步行测试结束后应能将指示灯关闭或遮挡。
指示灯应能分别显示微波、红外和复合三种报警状态。推荐使用三只指示灯分别显示三种状态。规定微波为黄色、红外为绿色、复合为红色。b．信号测试点
微波和红外两个探测单元都应有各自的信号测试点，用于检测灵敏度、确定探测范围和检查单元的工作状况。
5.3环境适应性要求
应符合GB10408.1中4.3条【组的要求。5.4稳定性
在6.1条规定的环境条件下，将探测器的灵敏度按5.2.2条的要求调整后固定不变，连续工作七天后测试探测器的探测距离的变化应不大于10%。在这期间，探测器不应产生误报警和漏报警。5.5抗干扰要求
5.5.1抗热气流干扰
应符合GB10408.1中4.6.2条的要求。5.5.2抗小动物干扰
复合探测器及其微波、红外单元均应分别符合GB10408.5中4.1.6条的要求。5.5.3抗电磁干扰
复合探测器及其微波、红外单元均应分别符合GB10408.1中4.6.1条的要求。5.5.4抗环境干扰
复合探测器应不受超出探测范围25%以外区域的任何移动物体及建筑物震动源的干扰影响而产生报警状态。
5.5.5抗荧光灯干扰
在超出探测范围25%以外的区域，荧光灯产生的干扰不应使复合探测器产生报警状态。5.6耐久性
GB 10408.6-91
应符合GB10408.1中4.5条的要求。5.7安全性要求
5.7.1微波辐射安全剂量
应符合GB10408.3中4.3条的要求。5.7.2阻燃要求
应符合GB10408.1中4.7.3条的要求。5.8可靠性要求
应符合GB10408.1中4.9条的要求。6试验方法
6.1试验条件
6.1.1探测器应安装在制造广推荐的高度。按制造广的说明书进行安装并调到最佳性能状态，在试验过程中保持不变。如给出安装高度的范围，则应在其上、下限分别测试。如提供脉冲计数或灵敏度调节时，也应在高、低限两种状态下分别测试。6.1.2试验应在室内正常环境条件下进行。探测器视野的背景温度在20～25C之间并均勾分布，在整个试验中应维持恒定，整个背景表面温度的总变化应不大于1℃。相对湿度为45%~~75%
大气压力为86～106kPa
6.1.3室内的硬质地面、墙壁结构和放置的物体对探测范围的影响不应超过5%。试验场地应比最大探测范围大3m以上。
6.2外观和结构性能试验
按GB10408.1中5.2条规定执行，试验结果应符合5.1条的要求。6.3性能试验
6.3.1电性能试验
按GB10408.1中5.3条的规定执行，其中5.3.4条的灵敏度和探测范围试验按本标准6.3.2条的规定执行，试验结果应符合5.2条的要求。6.3.2灵敏度和探测范围试验
在6.1条规定的试验条件下进行步行试验。在产品说明书中标出的探测范围边界上选取七个均匀分布的点，人体参考目标以0.75m/s的速度在点上作横向移动时，都应产生报警状态；然后站在探测器正前方的探测边界上，分别以0.3、1、3m/s三种速度作横向移动，都应产生报警状态。在上述七个点上逐步增加径向试验距离测得最大的探测范围。以上试验结果都应符合5.2.2条的要求。6.3.3双鉴功能试验
使用步行测试指示灯进行下列试验：a。红外传感器受交变强光照射使红外单元处于报警状态；b．微波传感器受探测范围内直射荧光灯干扰使微波单元处于报警状态。上述试验反复五次，每次时间间隔不小于1min，都应符合5.2、3条的要求。6.4环境试验
按GB10408.1中5.4条规定执行，试验结果应符合5.3条的要求。6.5稳定性试验
这项试验仅在复合状态下按5.4.条的规定进行。试验期间记录报警次数。每天在探测范围的任意位置至少进行一次功能试验。试验结果应符合5.4条的要求。6.6抗干扰试验
6.6.1热气流卡扰
GB 10408.6~91
探测器安装在适当的高度，面向均匀背景，灵敏度调至最大值。将500W的热风机放在探测器下方1m和前方1m处，气流与水平面成12°角朝向探测器，吹过探测器表面的气体流速应为0.7士0.1m/s，持续5min。试验结果应符合5.5.1条的要求。6.6.2小动物干扰
探测器安装在制造厂推荐的高度，并调到最佳的性能状态。小动物用-长150mm直径30mm的金属棒进行模拟，金属棒表面进行发黑处理使其比辐射率接近0.9.棒内有电热元件通电使金属棒表面温度高于环境温度4士0.5℃。将棒水平安放在非金属小架上离地高度不大于100mm，架子用非金属细线拖动，在探测范围内的不同距离处反复进行横向移动，速度为1.0土0.2m/s。试验结果应符合5.5.2条的要求。6.6.3电磁于扰
按GB10408.1中5.7.1条规定执行，试验结果应符合5.5.3条的要求。6.6.4环境干扰
以下试验都应符合5.5.4条的要求：8。参考目标在超出探测范围25%区域的边界外侧移动。b，振动干扰，将产品安装在一个1800mm×1000mm×20mm胶木板中心位置上，胶木板固定在支架上。根据产品使用时安装的方式，将支架可靠地固定在墙上或地上。探测器处于警戒状态，用直径为50mm（重0.51kg）的钢球，从775mm高度自由落下或按圆弧摆动撞击安装探测器的木板背面中心处（见图1）。支架和探测器在撞击时不推产生移动。球
水平安装
6.6.5荧光灯干扰
探测器
图！振动干扰试验装置图
垂直安装
用二只40W、220V荧光灯并列组合在一起，放在产品说明书中规定的探测范围的1.25倍处，朝向探测器，通1min，断」min，连续通断5次。试验结果应符合5.5.5条的要求。6.7耐久性试验
按GB10408.1中5.6条规定执行，试验结果应符合5.6条的要求。6.8安全性试验
6.8.1辐射安全剂量检测
GB 10408.6—91
用微波功率计测量探测器的微波发射功率。功率计的接收天线面积不应大于发射天线面积。将接收天线放置在发射天线正前方5cm处进行测量，测得的功率值除以接收天线面积所得的平均功率密度应符合5.7.1条所规定的值。
6.8.2阻燃试验
按GB10408.1中5.8.3条规定执行，试验结果应符合5.7.2条的要求。6.9可靠性试验
按GB10408.1中5.10条规定执行试验结果应符合5.8条的要求。7检验规则
按GB10408.1中第6章的规定执行，其中6.2条试验项目和顺序则按本标推表1的规定执行。表1
外壳防护等级
外亮强度
弯曲试验
拉力试验
功能试验
双鉴功能
自检功能
过流保护
防拆保护
灵敏度和探测范围
电源适用范阖
过压运行
电源功耗
备用电源
接口检查
恒定湿热
低温贮存
自由跌落
稳定性
耐久性
技术要求
试验方法
本标准GB10408.1
不合格
质量一致性检验
抗热气流干扰
抗小动物干扰
抗电磁干扰
抗环境干扰
抗荧光灯干扰
辐射安全剂量
可靠性
技术要求
GB 10408.6 91
续表1
试验方法
本标准
GB10408.1
注：表中有“√”者表示进行的项目。8标志、包装、运输和贮存
按GB10408.1中第7章的规定执行。9对产品说明书的要求
不合格
质量一致性检验
复合探测器的产品说明书除提供探测功能、技术性能指标、接线图和使用说明之外还应包括下列内容：
微波、红外和复合的探测范圈分别用不同的线条（或颜色）表示在同幅图.上；自检功能的基本原理、功能和检验方法；步行测试装置的使用方法；
避免漏报警和误报警的注意事项。附加说明：
本标准由中华人民共和国公安部提出。本标准由全国安全防范报警系统标准化技术委员会归口。本标雅由中国科学院上海技术物理研究所负责起草。本标准主要起草人黄克义。
