中华人民共和国国家标准
GB/T12196—1990
电话用脉冲式按键号盘测试方法Methodsof measurementfor
pushbutton dialer with pulse1990-02-01发布
国家技术监督局
1990-08-01实施
中华人民共和国国家标准
电话用脉冲式按键号盘测试方法Methods of measurement for
pushbutton dialer with pulse1主题内容与适用范围
GB/T12196—1990
1.1本标准规定了与GB9033《电话用脉冲式按键号盘技术要求》相对应的测试方法。1.2本标准适用于电话用脉冲式按键号盘（以下简称号盘）。2引用标准
GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2电工电子产品基本环境试验规程试验B：高温试验方法GB2423.3电工电子产品基本环境试验规程电工电子产品基本环境试验规程GB2423.6E
电工电子产品基本环境试验规程GB2423.8E
试验Ca：恒定湿热试验方法
试验Eb：碰撞试验方法
试验Ed：自由跌落试验方法
电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB2423.10
GB9033
3电话用脉冲式按键号盘技术要求3测试条件
除特殊规定外，所有测试均在下列正常大气条件下进行温
度：15~35℃，
相对湿度：45%~75%
压：86~106kPa。
4键盘的测量
4.1测试仪器和设备要求
4.1.1测力计
精度不低于0.05N。
4.1.2长度量具
精度不低于0.05mm。
4.1.3脉冲号盘测试设备
能记录并显示脉冲个数、速率、断续比及两串脉冲间的时间间隔。该设备应以脉冲幅度的50%作为脉冲断续的分界线。
4.2按键排列
按GB9033中1.1要求，用目测法进行。4.3键中心间距
按GB9033中1.2要求，用符合4.1.2的量具测量。4.4其他形状号盘按键的排列和间距。按产品标准规定进行测量。
国家技术监督局1990-02-01批准1990-08-01实施
4.5盲键
用触摸法进行。
4.6作用于按键上的压力及行程
GB/T12196—1990
4.6.1测量时，将号盘呈水平位，任选三个键，分别于键中心位置沿重力方向逐渐加力，并用号盘测试设备进行监测。
4.6.2当号盘能正常发号时，读取测力计与长度量具所示值。4.7按键字迹与字体
用目测法进行。
5电性能的测量
5.1测试仪器和设备要求
5.1.1脉冲号盘测试设备
同4.1.3。
5.1.2电压波形记录仪
a灵敏度：1mV；
b时间分辨率：1ms；
c应具有存储和显示功能。
5.1.3直流稳压电源
输出电压：0~80V可调；
b纹波电压：不大于10mV。
5.1.4交流电压击穿表
率：50Hz，
正弦电压：0~500V；
量：不小于0.25kVA。
5.1.5兆欧计
直流电压：250V；
b相对误差：不大于15%。
5.1.6直流电流表
精度不低于1.0级。电流表内阻应不大于被测电阻的1/30。5.2脉冲数、速率、断续比和相邻两串脉冲间的时间间隔5.2.1测试按图1连接。
R2—200士2Q（话机通话回路等效电阻）2
GB/T12196—1990

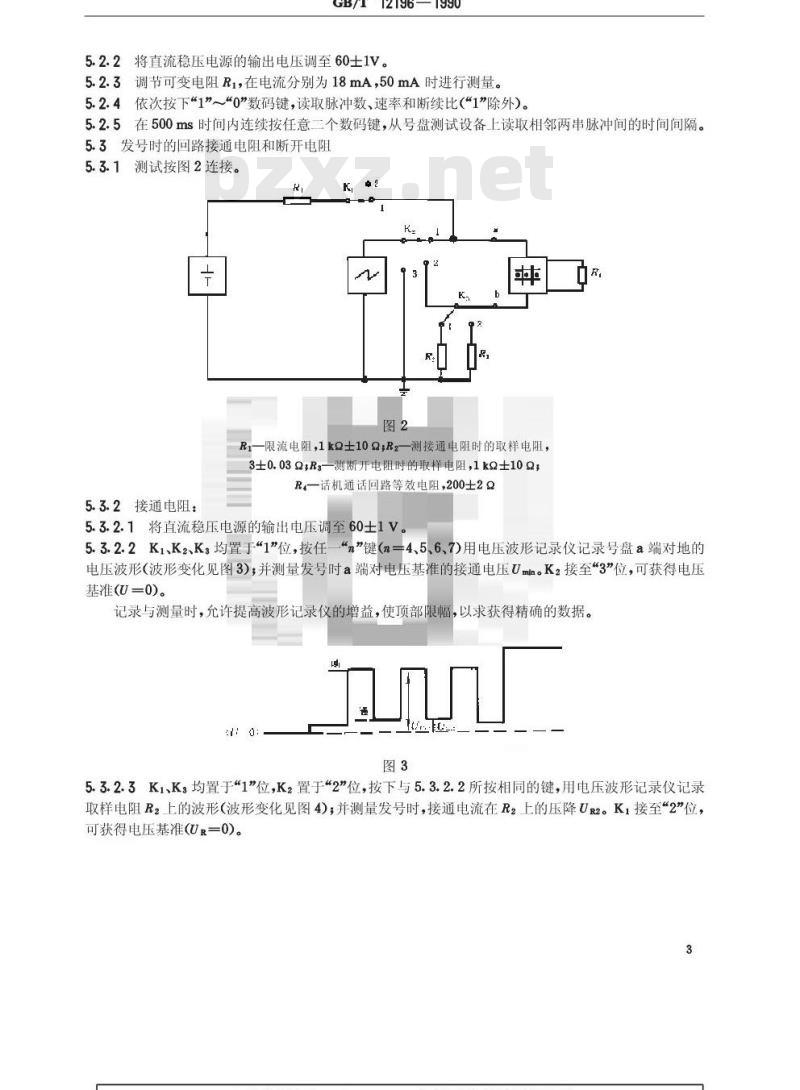

5.2.2将直流稳压电源的输出电压调至60士1V。5.2.3调节可变电阻R1，在电流分别为18mA，50mA时进行测量。5.2.4依次按下“1”～“0”数码键，读取脉冲数、速率和断续比(\1”除外)。5.2.5在500ms时间内连续按任意二个数码键，从号盘测试设备上读取相邻两串脉冲间的时间间隔。5.3发号时的回路接通电阻和断开电阻5.3.1测试按图2连接。
Ri—限流电阻，1kQ士102;R2—测接通电阻时的取样电阻，3±0.032R
测断开电阻时的取样电阻，1kQ士102，R—话机通话回路等效电阻，200士2Q5.3.2接通电阻：
5.3.2.1将直流稳压电源的输出电压调至60士1V5.3.2.2K1、K2、K3均置于“1”位，按任“n”键（n=4、56、7)用电压波形记录仪记录号盘a端对地的电压波形（波形变化见图3），并测量发号时a端对电压基准的接通电压Umn。K2接至“3”位，可获得电压基准(U=0)。
记录与测量时，允许提高波形记录仪的增益，使顶部限幅，以求获得精确的数据。 :
5.3.2.3K1、K：均置于“1”位，K2置于“2”位，按下与5.3.2.2所按相同的键，用电压波形记录仪记录取样电阻R2上的波形(波形变化见图4)；并测量发号时，接通电流在R2上的压降Ur2。K1接至“2”位，可获得电压基准（U?一0)
GB/T12196—1990
5.3.2.4发号时接通电流1m按式（1)计算：Ion
发号时接通电阻R按式（2)计算：5.3.2.5
5.3.3断开电阻：
Umn-UR2
5.3.3.1将直流稳压电源的输出电压调至60士1V（1）
（2）
5.3.3.2K1、K2置于1位，K：置于“2”位。按任n”键（n=4、5、6、7)，用电压波形记录仪记录号盘a端对地的电压波形（波形变化见图3)，并测量发号时a端对电压基准的断开电压Umx。K，接至“3”位，可获得电压基准(U=0)。
5.3.3.3K，置于“1”位，K2、K置于\2”位，按下与5.3.3.2所按相同的键，用电压波形记录仪记录取样电阻R3上的波形（波形变化见图4)，并测量发号时断开电流在R3上的压降U3。K，接至\2”位，可获得电压基准(UR=0)。
记录与测量时，允许提高波形记录仪的增益，使顶部限幅，以求获得精确的数据。5.3.3.4发号时断开电流1按式（3)计算1
5.3.3.5发号时断开电阻R按式(4)计算：R
5.4耐压性能
5.4.1测试在号盘引线端与键盘表面的导电零件之间进行。5.4.2将交流电压击穿表的电压调至500V，试验1min。5.5绝缘性能
在耐压测试之后进行，用直流电压为250V的兆欧计测试，测试部位与5.4.1相同。6寿命试验
6.1测试仪器和设备要求
6.1.1号盘寿命试验专用设备
a对号盘每个按键均应能进行操作，并设有计数装置；b作用于按键上的压力：0.6～1.8N；c作用于按键的速度应保证每次按下按键后，发号电路能完成信号的发送。6.1.2馈电桥
馈电桥线路按图5规定。
·（3）
（4）
GB/T12196—1990
图中：E为60士1V；L为两组对称线图，每组直流电阻为500士52，两组线图串接总电感量应为2～4H（在通以直流35mA条件下，用频率为800Hz，电压为1V正弦信号测定）。6.1.3仿真线网络
试验用仿真线每公里网络按图6规定。用以模拟0.5mm芯线纸包绝缘电缆。R
C—-47±0.5nF，R-
-47±0.52
6.1.4脉冲号盘测试设备
同4.1.3。
6.2试验方法
6.2.1试验时将号盘固定在专用试验设备上。测试按图7连接。+
R—200±2Q(话机通话回路等效电阻)；仿真用户线为3km6.2.2将0~9数码键按0,1；2,9；3,8；4,75,6分为5组任选一组进行。6.2.3每试验5万次后，按5.2进行测量。7基本环境适应性的试验
试验按低温试验→高温试验→振动试验→碰撞试验→湿热试验顺序进行。7.1低温试验
低温试验分工作温度试验和贮存温度试验。7.1.1工作温度试验：
GB/T12196—1990
7.1.1.1主要试验设备：应符合GB2423.1中第18章的要求。7.1.1.2试验方法：按GB2423.1中试验Ab：非散热试验样品的温度渐变的低温试验方法进行。7.1.1.2.1预处理：将号盘置于正常大气条件下1~2h。7.1.1.2.2初始检测按5.2条进行。7.1.1.2.3条件试验：号盘不包装、不通电，以正常工作位置放入试验箱内，开动冷源，使试验箱内温度降到一10℃，温度稳定后，持续4h。7.1.1.2.4条件试验结束后，将号盘取出，立即按5.2条测试。7.1.2贮存温度试验：
7.1.2.1主要试验设备：应符合GB2423.1中第18章的要求。7.1.2.2试验方法：按GB2423.1中试验Ab进行。7.1.2.2.1条件试验：号盘不包装、不通电，以正常工作位置放入试验箱内，使试验箱内温度降到一40℃，温度稳定后，持续8h。7.1.2.2.2条件试验结束后，将号盘取出。为除去其表面水滴，可用手摇动或吹风。7.1.2.2.3号盘保持在正常大气条件下恢复2h后，按5.2条测试。7.1.3允许将7.1.1和7.1.2两项试验一次连续进行，但应遵循下列顺序：7.1.3.1按7.1.2.2.1条规定进行低温贮存条件试验。7.1.3.2将号盘留在低温试验箱内，使箱温按平均值不大于1℃/min的变化速率升到一10℃，持续4h。此内容来自标准下载网
7.1.3.3按7.1.1.2.4条进行工作温度试验后的性能检查。7.1.3.4按7.1.2.2.2和7.1.2.2.3条进行贮存温度试验后的性能检查。7.2高温试验
高温试验分工作温度试验和存温度试验。7.2.1工作温度试验：
7.2.1.1主要试验设备：应符合GB2423.2中第18章的要求。7.2.1.2试验方法：按GB2423.2中试验Bb：非散热试验样品的温度渐变的高温试验方法进行。7.2.1.2.1条件试验：号盘不包装、不通电，以正常工作位置放入试验箱内，开动热源，使试验箱内温度达到40℃，温度稳定后，持续4h。7.2.1.2.2条件试验结束后，将号盘取出，立即按5.2条测试。7.2.2贮存温度试验：
7.2.2.1主要试验设备：应符合GB2423.2中第18章的要求。7.2.2.2试验方法：按GB2423.2中试验Bb进行。7.2.2.2.1条件试验：号盘不包装、不通电，以正常工作位置放入试验箱内，使试验箱内温度升到55℃，温度稳定后，持续8h。
7.2.2.2.2条件试验结束后，将号盘取出。按7.1.2.2.3条进行。7.2.3允许将7.2.1和7.2.2两项试验一次连续进行，但应遵循下列顺序：7.2.3.1按7.2.2.2.1条规定进行高温贮存条件试验。7.2.3.2将号盘留在高温试验箱内，使箱温按平均值不大于1℃/min的变化速率降到40℃，持续4h。7.2.3.3按7.2.1.2.2条进行工作温度试验后的性能检查。7.2.3.4按7.2.2.2.2条进行存温度试验后的性能检查。7.3振动试验
7.3.1主要试验设备：应符合GB2423.10中3.1条的要求。7.3.2试验方法：按GB2423.10进行。7.3.2.1条件试验：号盘不包装，不通电，固定在试验台上。安装方式应符合GB2423.10中3.2条的6
GB/T12196—1990
要求，在频率10～55Hz范围内，振幅值为0.35mm，按三个轴向各扫频振动5次，每轴向的试验时间为25 min。
7.3.2.2条件试验结束后，按5.2条测试，并作外观检查。7.4碰撞试验
7.4.1主要试验设备：应符合GB2423.6中3.1条和3.2条要求。7.4.2试验方法：按GB2423.6进行。7.4.2.1条件试验：号盘不包装、不通电，固定在试验台上。安装方式应符合GB2423.6中3.3条的要求。峰值加速度为100m/s2，脉冲持续时间为16ms，每个轴向各碰撞1000士10次。当号盘的运输和安装方式已知，而且碰撞的最大作用力一般是沿着垂直方向时，号盘可仅沿该方向进行试验，但最好是沿着三个互相垂直方向进行试验。7.4.2.2条件试验结束后，按5.2条测试，并作外观检查。7.5湿热试验
7.5.1主要试验设备：应符合GB2423.3中第2章的要求。7.5.2试验方法：按GB2423.3进行。7.5.2.1条件试验：号盘不包装、不通电，以正常工作位置放入试验箱内。在40℃条件下预热4h，再将湿度调到90%95%，持续48h。
7.5.2.2条件试验结束后，取出号盘，立即按5.2和5.5条测试，并作外观检查。7
脉冲式按键号盘
馈电桥
直流电源
仿真线
电压波形记录仪
脉冲号盘测试仪
电流表
附加说明：
GB/T12196—1990
附录A
图形说明
(补充件）
本标准由中华人民共和国电子工业部标准化研究所提出本标准由上海电讯器材厂、邮电部电信传输研究所负责起草。#
