GB/T 12250-1989
基本信息
标准号： GB/T 12250-1989
中文名称：蒸汽疏水阀 结构长度
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1990-01-04
实施日期：1990-01-02
作废日期：2006-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：38130
标准分类号
标准ICS号：流体系统和通用件>>23.060阀门
中标分类号：机械>>通用零部件>>J16阀门
出版信息
页数：16开， 页数：5， 字数：5千字
标准价格：8.0 元
相关单位信息
复审日期：2004-10-14
起草单位：合肥通用机械研究所
归口单位：合肥通用机械研究所
发布部门：国家技术监督局
标准简介
本标准规定了先导式减压阀的产品分类、技术要求、检验规则和供货要求。本标准适用于公称压力PN1.6～6.4MPa，公称通径DN20～200mm，温度小于或等于400℃，工作介质为蒸汽、空气或水的工业管道用先导式减压阀。 GB/T 12250-1989 蒸汽疏水阀 结构长度 GB/T12250-1989 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

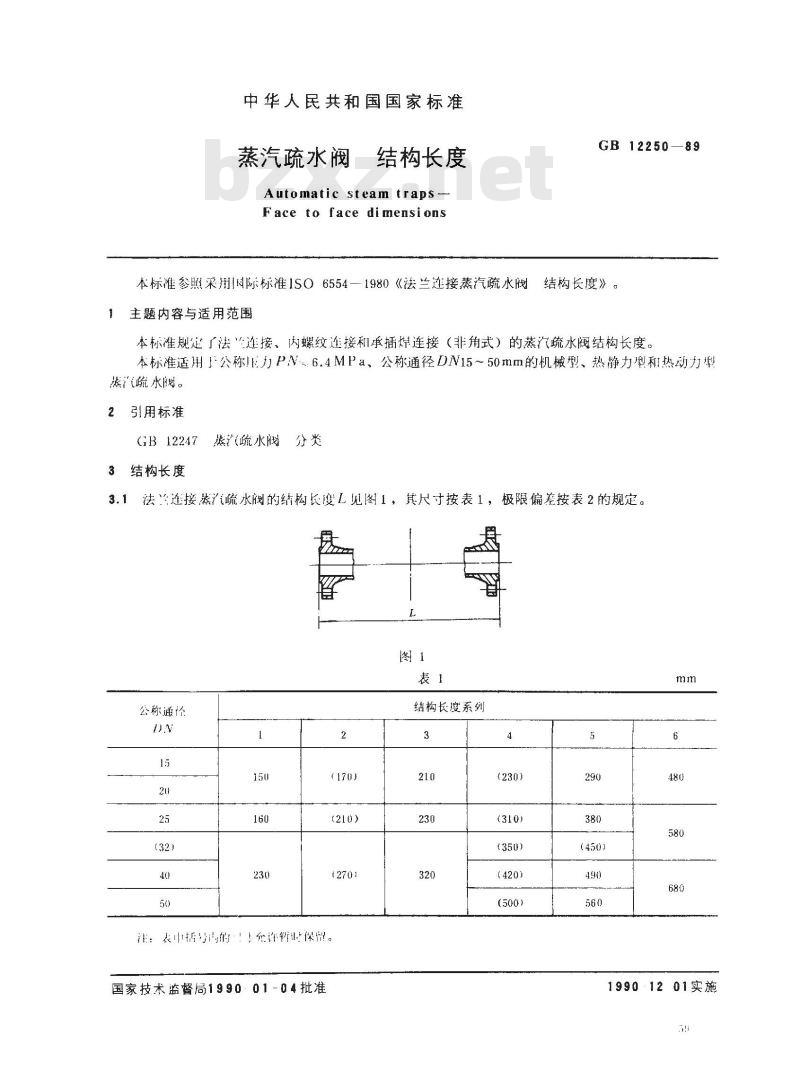

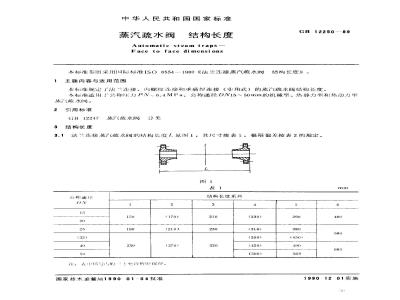

中华人民共和国国家标准
蒸汽疏水阀bzxz.net
结构长度
Automatic steam traps --
Face to face dimensions
GB12250—89
本标准参照采用固际标准1SO6554—1980《法兰连接蒸汽疏水阀结构长度》。
主题内容与适用范围
本标准规定法“连接、内螺纹连接和承插焊连接（非角式）的蒸汽疏水阀结构长度。本标准适用公称力PN.6.4MPa、公称通径DN15~50mm的机械型、热静力型和热动力型蒸蔬疏水。
2引用标准
GB12247蒸汽疏水阀分类
3结构长度
法连接然汽疏水阀的结构长度L见图1，其尺寸按表1，极限偏差按表2的规定。3.1
公称通价
注：表中括的！！允许销保留。国家技术监督局1990·01-04批准结构长度系列
(500）
1990·1201实施
250500
500~800
GB12250
极限偏希

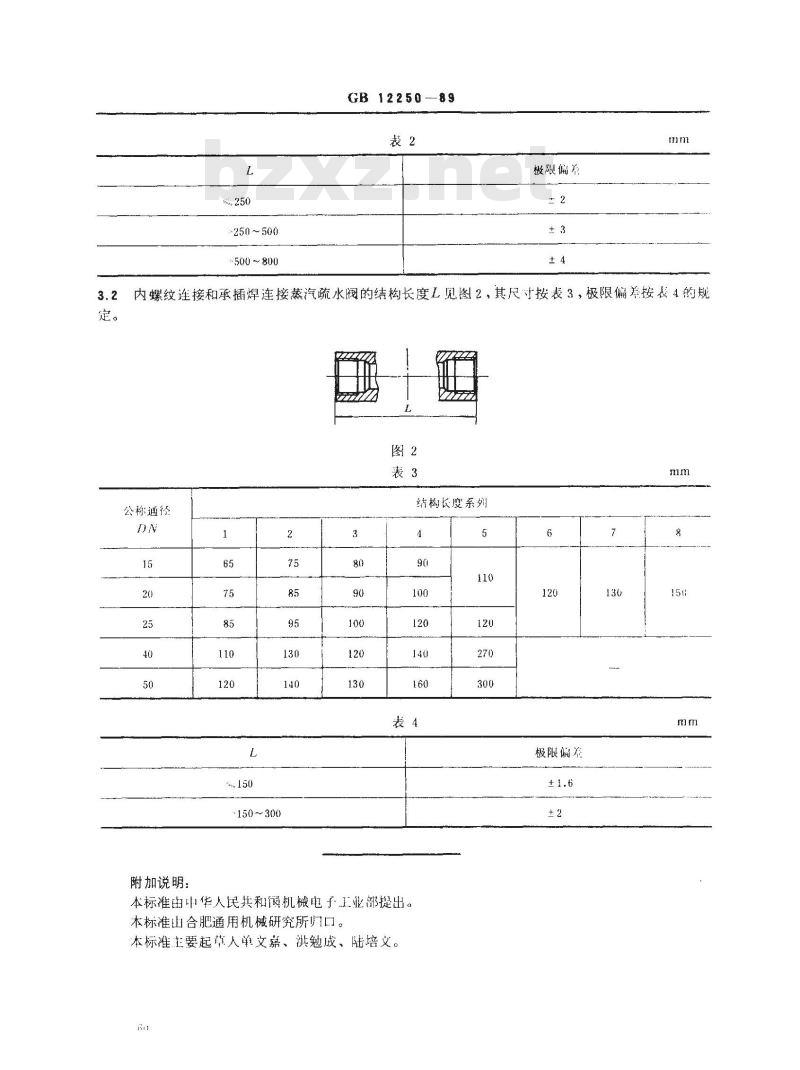

3.2内螺纹连接和承插焊连接蒸汽疏水阀的结构长度L见图2，其尺寸按表3，极限偏差按表4的规定。
公称通径
附加说明：
150~300
结构长度系列
本标准由中华人民共和国机械电子工业部提出。本标准出合肥通用机械研究所归口。本标准主要起草人单文嘉、洪勉成、陆培文。5
极限偏差
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
