GB/T 12474-1990空气中可燃气体爆炸极限测定方法

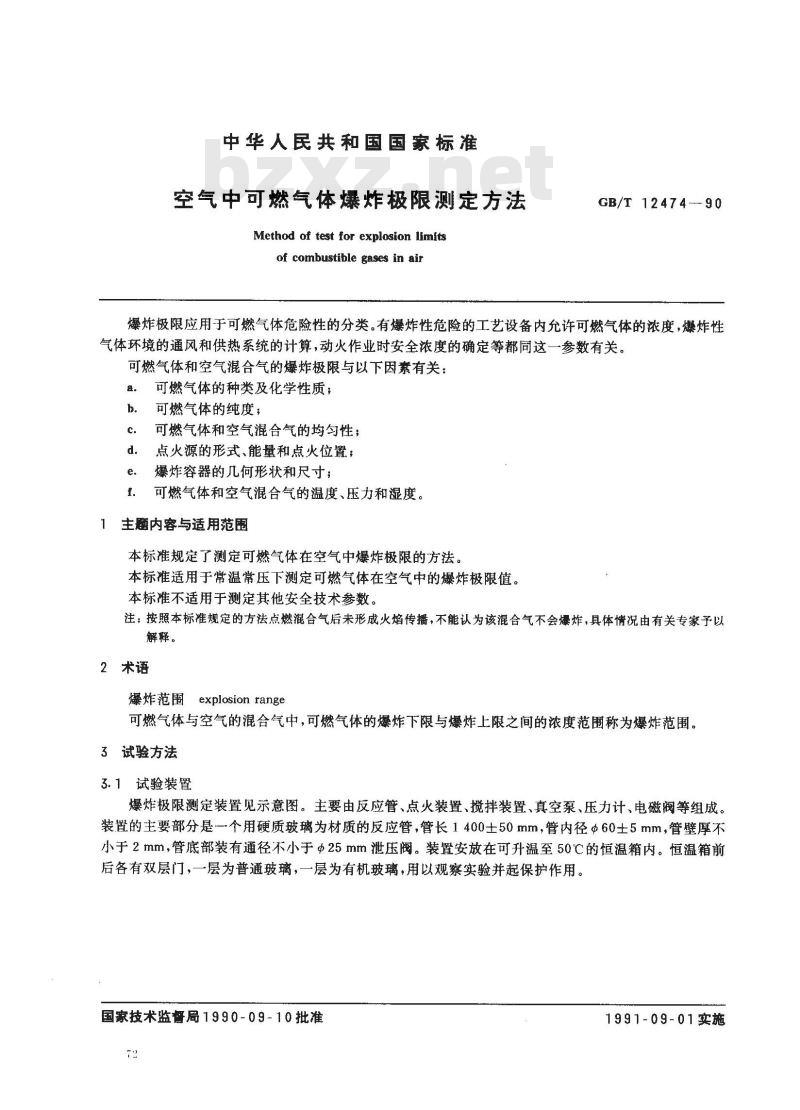

中华人民共和国国家标准
空气中可燃气体爆炸极限测定方法Method of test for explosion limitsof combustible gases in air
GB/T 12474-90
爆炸极限应用于可燃气体危险性的分类。有爆炸性危险的工艺设备内允许可燃气体的浓度，爆炸性气体环境的通风和供热系统的计算，动火作业时安全浓度的确定等都同这一参数有关。可燃气体和空气混合气的爆炸极限与以下因素有关：可燃气体的种类及化学性质；
可燃气体的纯度；
可燃气体和空气混合气的均匀性；点火源的形式、能量和点火位置；e。爆炸容器的几何形状和尺寸；f.
可燃气体和空气混合气的温度、压力和湿度。1主题内容与适用范围
本标准规定了测定可燃气体在空气中爆炸极限的方法。本标准适用于常温常压下测定可燃气体在空气中的爆炸极限值。本标准不适用于测定其他安全技术参数。注：按照本标准规定的方法点燃混合气后未形成火焰传播，不能认为该混合气不会爆炸，具体情况由有关专家予以解释。
2术语
爆炸范围explosion range
可燃气体与空气的混合气中，可燃气体的爆炸下限与爆炸上限之间的浓度范围称为爆炸范围。3试验方法
3.1试验装置
爆炸极限测定装置见示意图。主要由反应管、点火装置、搅拌装置、真空泵、压力计、电磁阀等组成。装置的主要部分是一个用硬质玻璃为材质的反应管，管长1400士50mm，管内径Φ60±5mm，管壁厚不小于2mm，管底部装有通径不小于25mm泄压阀。装置安放在可升温至50℃的恒温箱内。恒温箱前后各有双层门，一层为普通玻璃，一层为有机玻璃，用以观察实验并起保护作用。国家技术监督局1990-09-10批准72
1991-09-01实施
GB/T12474-90

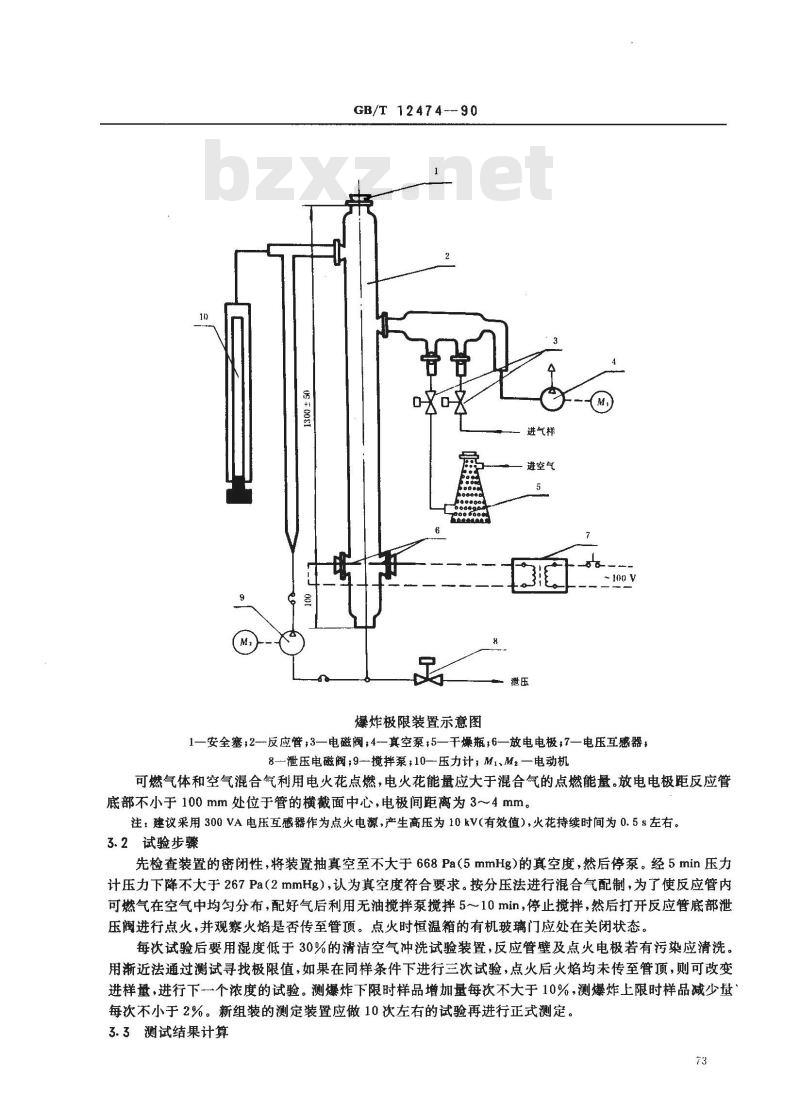

爆炸极限装置示意图
#气样
进空气
1一安全塞：2—反应管：3—电磁阀：4-真空泵：5一干燥瓶：6一放电电极：7一电压互感器8—泄压电磁阀;9-搅拌泵;10—压力计；M1.M2—电动机可燃气体和空气混合气利用电火花点燃，电火花能量应大于混合气的点燃能量。放电电极距反应管底部不小于100mm处位于管的横截面中心，电极间距离为3~4mm。注：建议采用300VA电压互感器作为点火电源，产生高压为10kV(有效值），火花持续时间为0.5s左右。3.2试验步骤
先检查装置的密闭性，将装置抽真空至不大于668Pa（5mmHg）的真空度，然后停泵。经5min压力计压力下降不大于267Pa（2mmHg），认为真空度符合要求。按分压法进行混合气配制，为了使反应管内可燃气在空气中均匀分布，配好气后利用无油搅拌泵搅拌5～10min，停止搅拌，然后打开反应管底部泄压阀进行点火，并观察火焰是否传至管顶。点火时恒温箱的有机玻璃门应处在关闭状态。每次试验后要用湿度低于30%的清洁空气冲洗试验装置，反应管壁及点火电极若有污染应清洗用渐近法通过测试寻找极限值，如果在同样条件下进行三次试验，点火后火焰均未传至管顶，则可改变进样量，进行下个浓度的试验。测爆炸下限时样品增加量每次不大于10%，测爆炸上限时样品减少量每次不小于2%。新组装的测定装置应做10次左右的试验再进行正式测定。3.3测试结果计算
GB/T12474-90

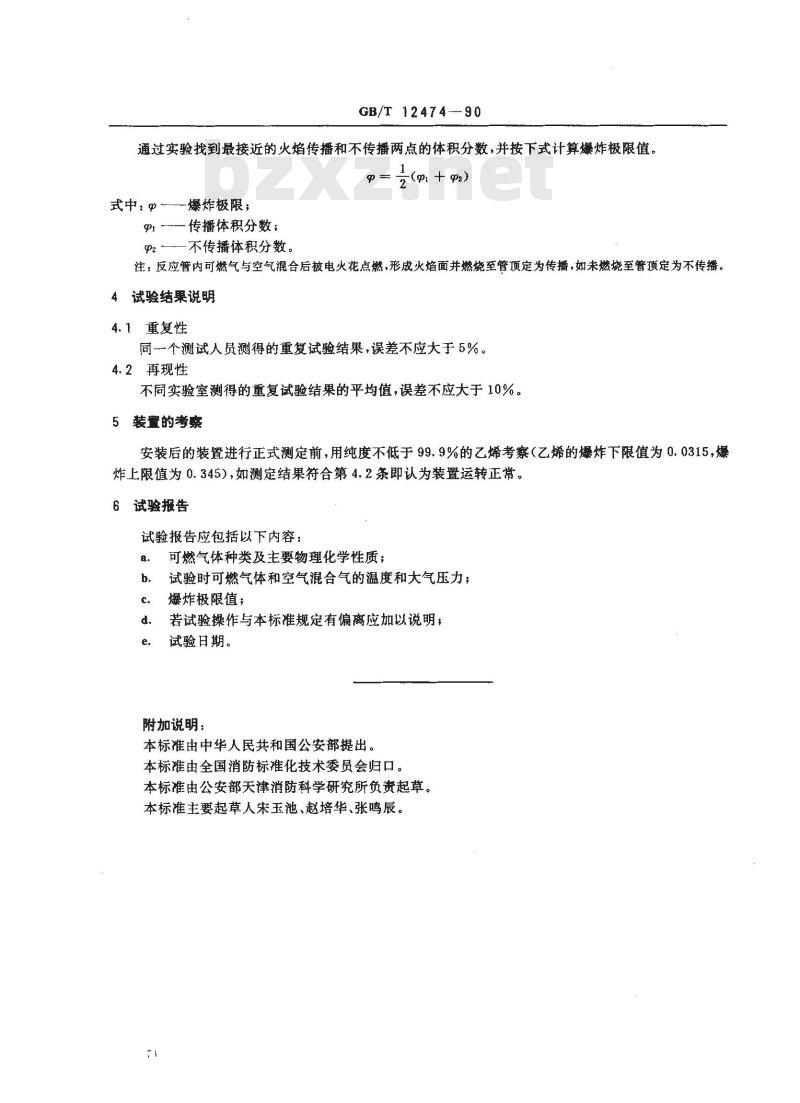

通过实验找到最接近的火焰传播和不传播两点的体积分数，并按下式计算爆炸极限值。1
式中：9—
爆炸极限；
甲传播体积分数；
P2 ——不传播体积分数。
注：反应管内可燃气与空气混合后被电火花点燃，形成火焰面并燃烧至管顶定为传播，如未燃烧至管顶定为不传播。4试验结果说明
4.1重复性
同一个测试人员测得的重复试验结果，误差不应大于5%。4.2再现性
不同实验室测得的重复试验结果的平均值，误差不应大于10%。5装置的考察
安装后的装置进行正式测定前，用纯度不低于99.9%的乙烯考察（乙烯的爆炸下限值为0.0315，爆炸上限值为0.345），如测定结果符合第4.2条即认为装置运转正常。6试验报告
试验报告应包括以下内容：
可燃气体种类及主要物理化学性质；试验时可燃气体和空气混合气的温度和大气压力；爆炸极限值；
若试验操作与本标准规定有偏离应加以说明，试验日期。
附加说明：
本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会归口。本标准由公安部天津消防科学研究所负资起草。本标准主要起草人宋玉池、赵培华、张鸣辰。
