本标准规定了座板的规格结构和技术要求。本标准适用于塑料注射模大型模架的定模座板、动模座板等。 GB/T 12555.3-1990 塑料注射模大型模架 座板 GB/T12555.3-1990 标准下载解压密码：www.bzxz.net

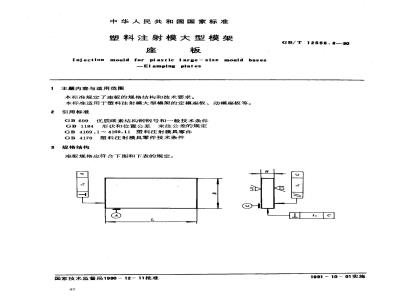

中华人民共和国国家标准
塑料注射模大型模架免费标准下载网bzxz
Injection mould for plastic Iarge- size mould bases--El amping piates
1主题内容与适用范围
本标准规定了座板的规格结构和技术要求。本标准适用于塑料注射模大型模架的定模座板、动模座板等。2引用标准
GB699优质碳素结构钢钢号和—般技术条件GB1184形状和位置公差未注公差的规定GB4169.1～4169.11塑料注射模具零件GB4170塑料注射模具零件技术条件3规格结构
座板规格应符合下图和下表的规定。A
国家技术监督局1990-12-11批准40
GB/T 12555.3—90
1991~10-01实施
800 1)
10001)
注：1）采用GB4169。
标记示例
（60）
GB/T 12555.3-90
（70）
B=780、L=710、H=50的定模座板：o
780×710×50GB/T12555.3—90
定模座板
5技术要求
5.1材料：钢号45，应符合GB699的规定。5.2图中标注的位置公差按GB1184附录一中附表3，，为5级，t2为7级，1，为9级。5.3图中未标注的表面粗髓度参数R，为6.3μm。5.4其他按GB4170。
5.5以A为基准的直角相邻两面应作出明显标记，标记方法由承制单位决定。附加说明：
本标准由中华人民共和国轻工业部提出。2000
本标准由全国模具标准化技术委员会归口。本标准由中国模具工业协会标准件委员会、轻工业部标准化研究所、上海无线电十八厂、昆山大型塑料模架厂负责起草。
本标准主要起草人吴晓培、吴承来、周沈琪、陈康龄、周。41
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
