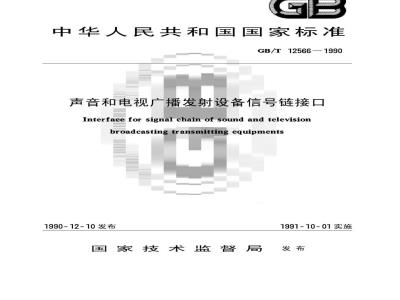

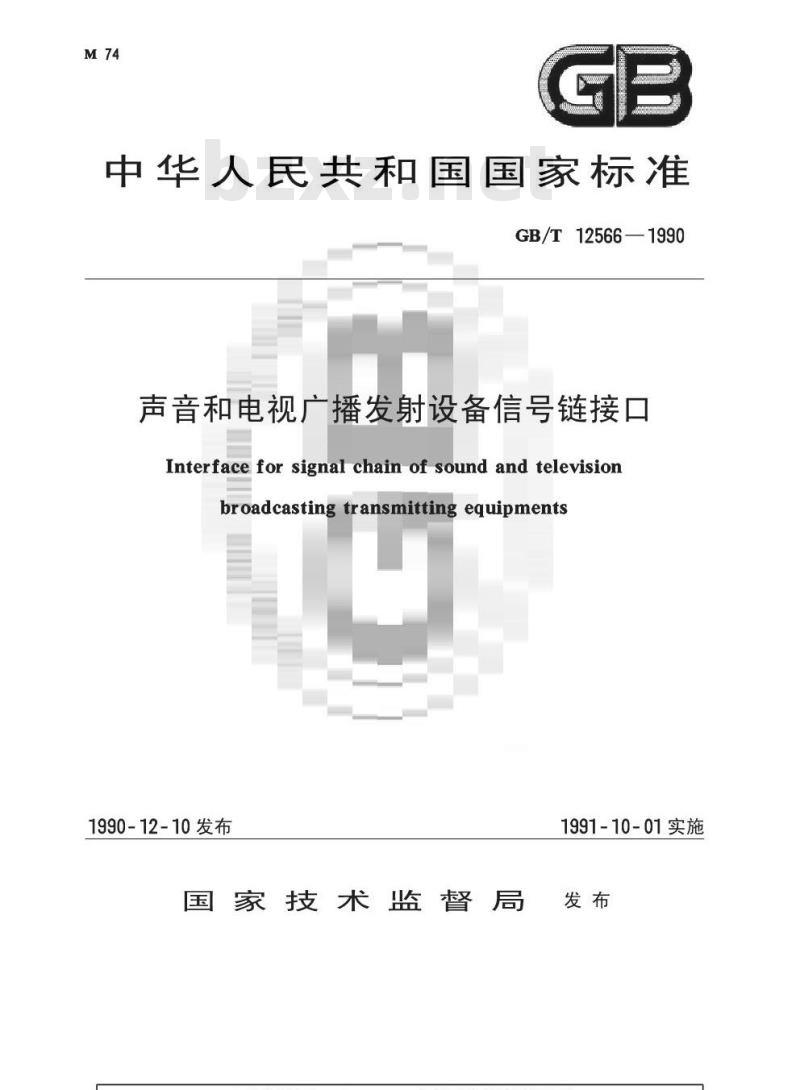

中华人民共和国国家标准
GB/T12566—1990
声音和电视广播发射设备信号链接口Interfacefor signal chain of sound and televisionbroadcastingtransmitting equipments1990-12-10发布
1991-10-01实施
国家技术监督局发布

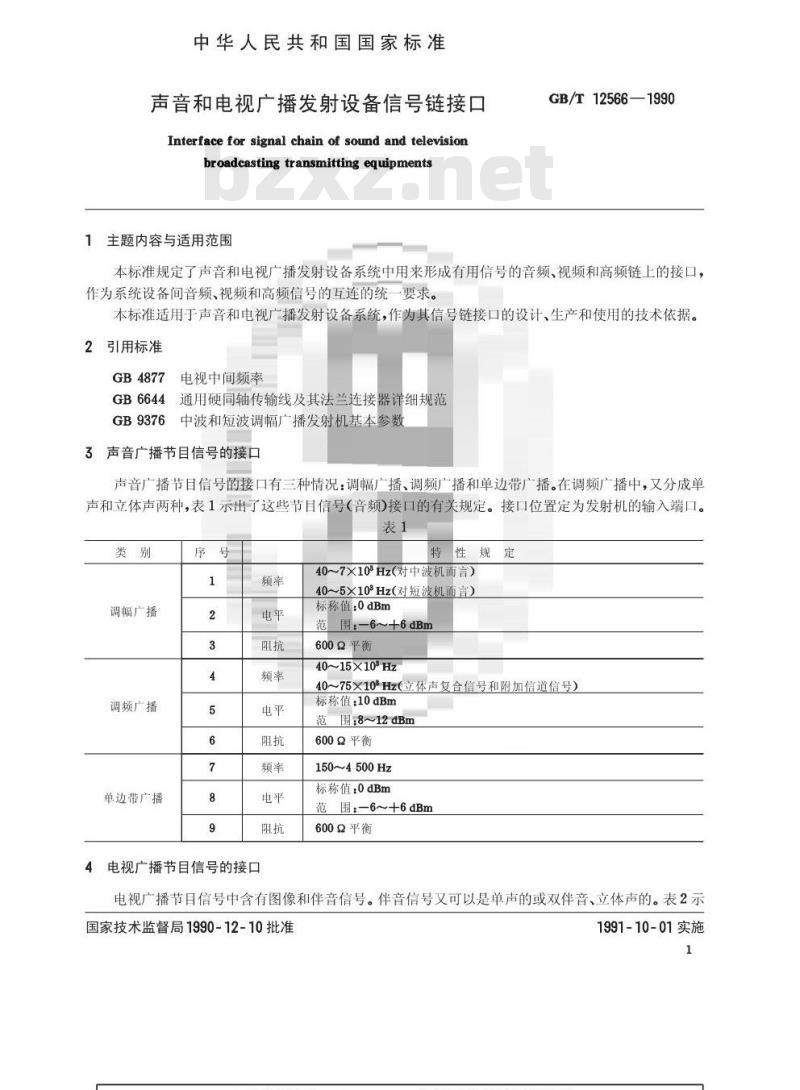

中华人民共和国国家标准
声音和电视广播发射设备信号链接口Interface for signal chain of sound and televisionbroadcasting transmitting equipments主题内容与适用范围
GB/T12566—1990
本标准规定了声音和电视广播发射设备系统中用来形成有用信号的音频、视频和高频链上的接口，作为系统设备间音频、视频和高频信号的互连的统一要求。本标准适用于声音和电视广播发射设备系统，作为其信号链接口的设计、生产和使用的技术依据。2引用标准
GB4877
电视中间频率
通用硬同轴传输线及其法兰连接器详细规范GB6644
GB9376中波和短波调幅广播发射机基本参数3声音广播节目信号的接口
声音广播节目信号的接口有三种情况：调幅广播、调频广播和单边带广播。在调频广播中，又分成单声和立体声两种，表1示出了这些节目信号（音频）接口的有关规定。接口位置定为发射机的输入端口。表1
调幅广播
调频广播
单边带广播
电视广播节目信号的接口
特性规定
40~7×10°Hz（对中波机而言）405×10°Hz（对短波机而言）
标称值：0dBm
围6~+6dBm
6002平衡
40~15×103Hz
40~75×10°Hz（立体声复合信号和附加信道信号）标称值：10dBm
范围：8~12dBm
600Q平衡
150~4500Hz
标称值：0dBm
范围：一6~+6dBm
6002平衡
电视广播节目信号中含有图像和伴音信号。伴音信号又可以是单声的或双伴音、立体声的。表2示国家技术监督局1990-12-10批准1991-10-01实施

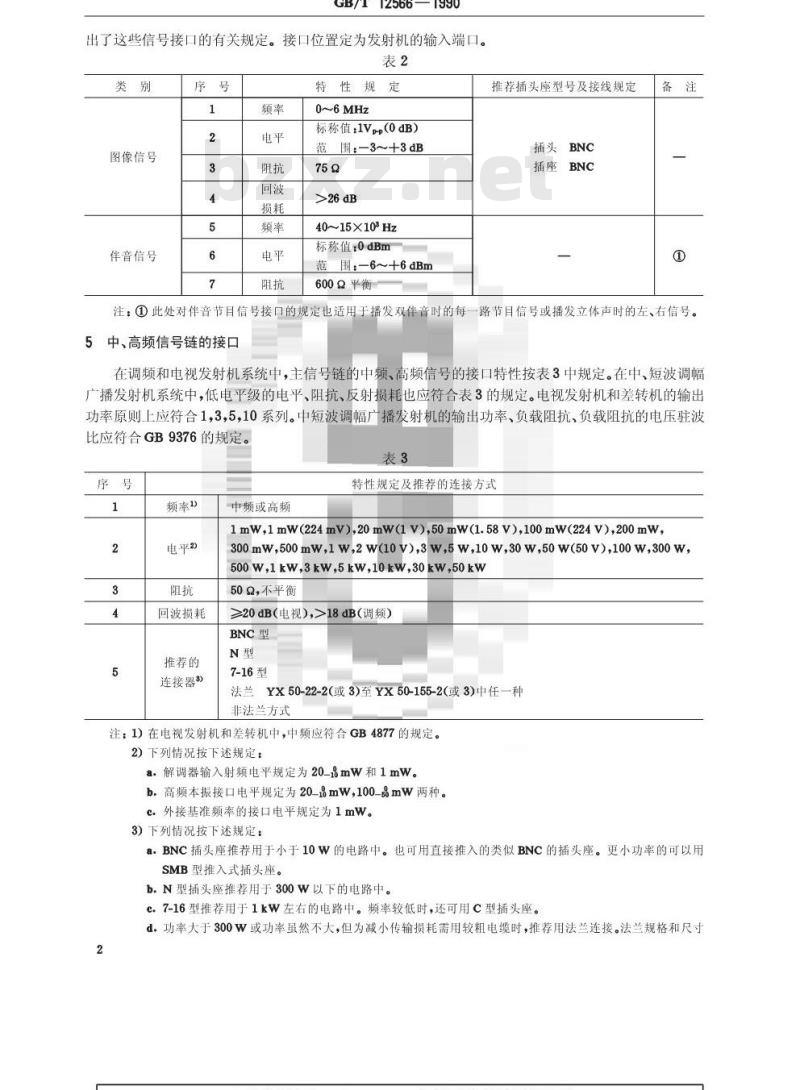

GB/T12566—1990
出了这些信号接口的有关规定。接口位置定为发射机的输入端口。表2
图像信号
伴音信号
特性规定
0~6MHz
标称值：1Vpp（0dB）
范围：-3~+3dB
40~15×103Hz
标称值：0dBm
范围：—6~+6dBm
6002平衡
推荐插头座型号及接线规定
插头BNC
插座BNC
注：①此处对伴音节目信号接口的规定也适用于播发双伴音时的每一路节目信号或播发立体声时的左、右信号。5中、高频信号链的接口
在调频和电视发射机系统中，主信号链的中频、高频信号的接口特性按表3中规定。在中、短波调幅广播发射机系统中，低电平级的电平、阻抗、反射损耗也应符合表3的规定。电视发射机和差转机的输出功率原则上应符合1，3，5，10系列。中短波调幅广播发射机的输出功率、负载阻抗、负载阻抗的电压驻波比应符合GB9376的规定。
频率1
电平2
回波损耗
推荐的
连接器”
中频或高频
特性规定及推荐的连接方式www.bzxz.net
1mw,1mw(224mV)，20mw(1v),50mw(1.58v),100mw(224v),200mw300mw,500mw，1w,2w（10)3w,5w,10w,30w,50w（50v),100,300w500w.1kw.3kw.5kw.10kw.30kW.50kw502，不平衡
≥20dB(电视），>18dB（调频）BNC型
7-16型
法兰YX50-22-2(或3)至YX50-155-2(或3)中任—种非法兰方式
注：1）在电视发射机和差转机中，中频应符合GB4877的规定。2）下列情况按下述规定：
a.解调器输入射频电平规定为20-%mW和1mW。b.高频本振接口电平规定为20-%mW，100-%mW两种。c外接基准频率的接口电平规定为1mW。3）下列情况按下述规定：
a：BNC插头座推荐用于小于10W的电路中。也可用直接推入的类似BNC的插头座。更小功率的可以用SMB型推入式插头座。
b.N型插头座推荐用于300W以下的电路中。c，7-16型推荐用于1kW左右的电路中。频率较低时，还可用C型插头座。d.功率大于300W或功率虽然不大，但为减小传输损耗需用较粗电缆时，推荐用法兰连接。法兰规格和尺寸2

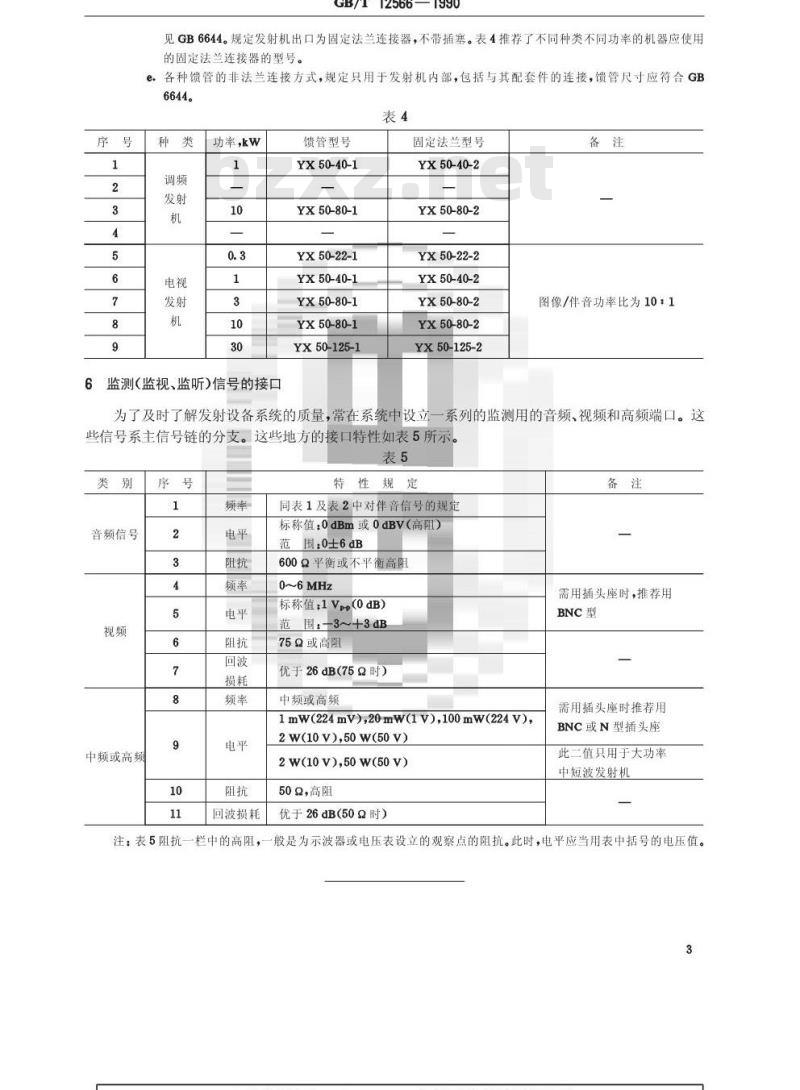

GB/T12566—1990
见GB6644。规定发射机出口为固定法兰连接器，不带插塞。表4推荐了不同种类不同功率的机器应使用的固定法兰连接器的型号。
e，各种馈管的非法兰连接方式，规定只用于发射机内部，包括与其配套件的连接，馈管尺寸应符合GB6644。
功率，w
监测（监视、监听）信号的接口馈管型号
YX50-40-1
YX50-80-1
YX50-22-1
YX50-40-1
YX50-80-1
YX50-80-1
YX50-125-1
固定法兰型号
YX50-40-2
YX50-80-2
YX50-22-2
YX50-40-2
YX50-80-2
YX50-80-2
YX50-125-2
图像/伴音功率比为10：1
为了及时了解发射设备系统的质量，常在系统中设立一系列的监测用的音频、视频和高频端口。这些信号系主信号链的分支。这些地方的接口特性如表5所示，表5
音频信号
中频或高频
回波损耗
特性规定
同表1及表2中对伴音信号的规定标称值：0dBm或0dBV（高阻）
围：0士6dB
600Q平衡或不平衡高阻
0~6MHz
标称值：1Vp（0dB）
范围：-3~+3dB
75Q或高阻
优于26dB（75时）
中频或高频
1mw(224mv),20mw(1v）,100mw(224v)，2w(10V),50w(50V)
2W(10V),50W(50V)
502，高阻
优于26dB（50时）
需用插头座时，推荐用
BNC型
需用插头座时推荐用
BNC或N型插头座
此二值只用于大功率
中短波发射机
注：表5阻抗一栏中的高阻，一般是为示波器或电压表设立的观察点的阻抗。此时，电平应当用表中括号的电压值。3

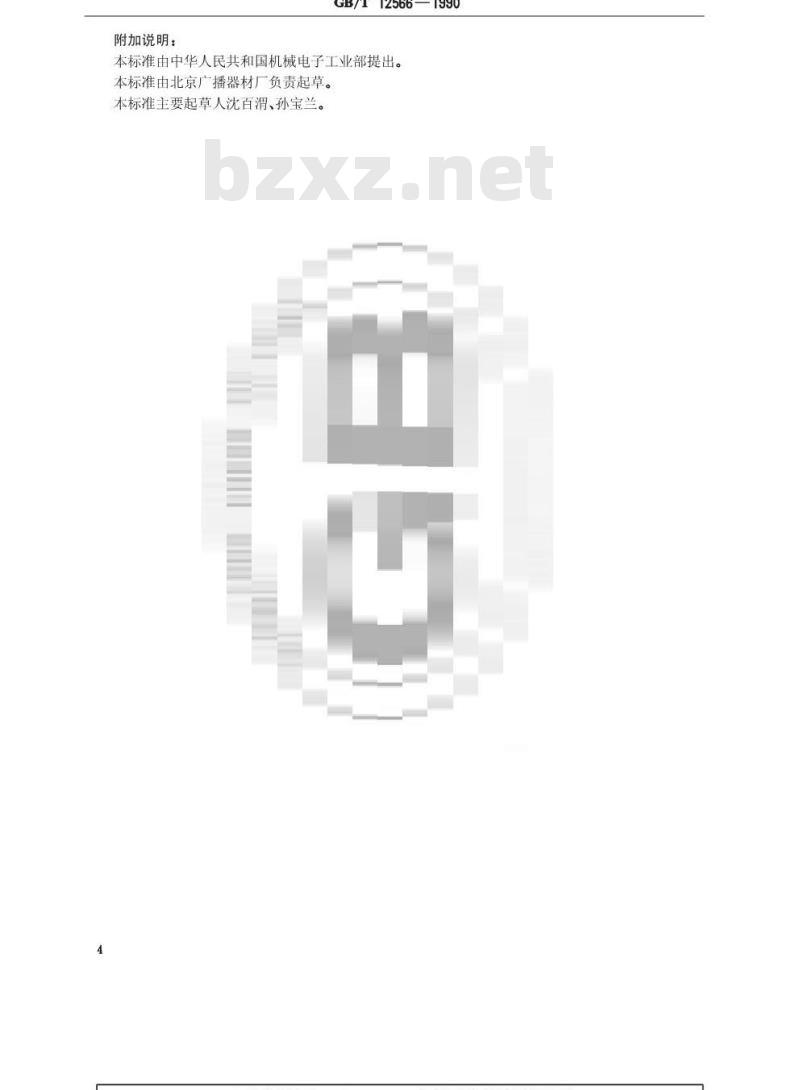

附加说明：
GB/T12566
3—1990
本标准由中华人民共和国机械电子工业部提出。本标准由北京广播器材厂负责起草。本标准主要起草人沈百渭、孙宝兰。
