GB/T 9456-1988十字槽凹穴六角自攻螺钉

主题内容
中华人民共和国国家标准
十字槽凹穴六角头自攻螺钉
Crossrecessedhexagonheadtappingscrews with indentation
本标准规定了螺纹规格为ST2.9～ST8的十字槽凹穴六角头自攻螺钉。2引用标准
GB5280自攻螺钉用螺纹
GB3098.5紧固件机械性能自攻螺钉GB3103.1
GB5267
3尺寸
紧固件公差螺栓、螺钉和螺母
螺钉用十字槽
螺纹紧固件电镀层
紧固件验收检查、标志与包装

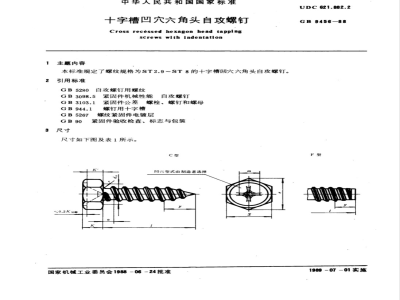

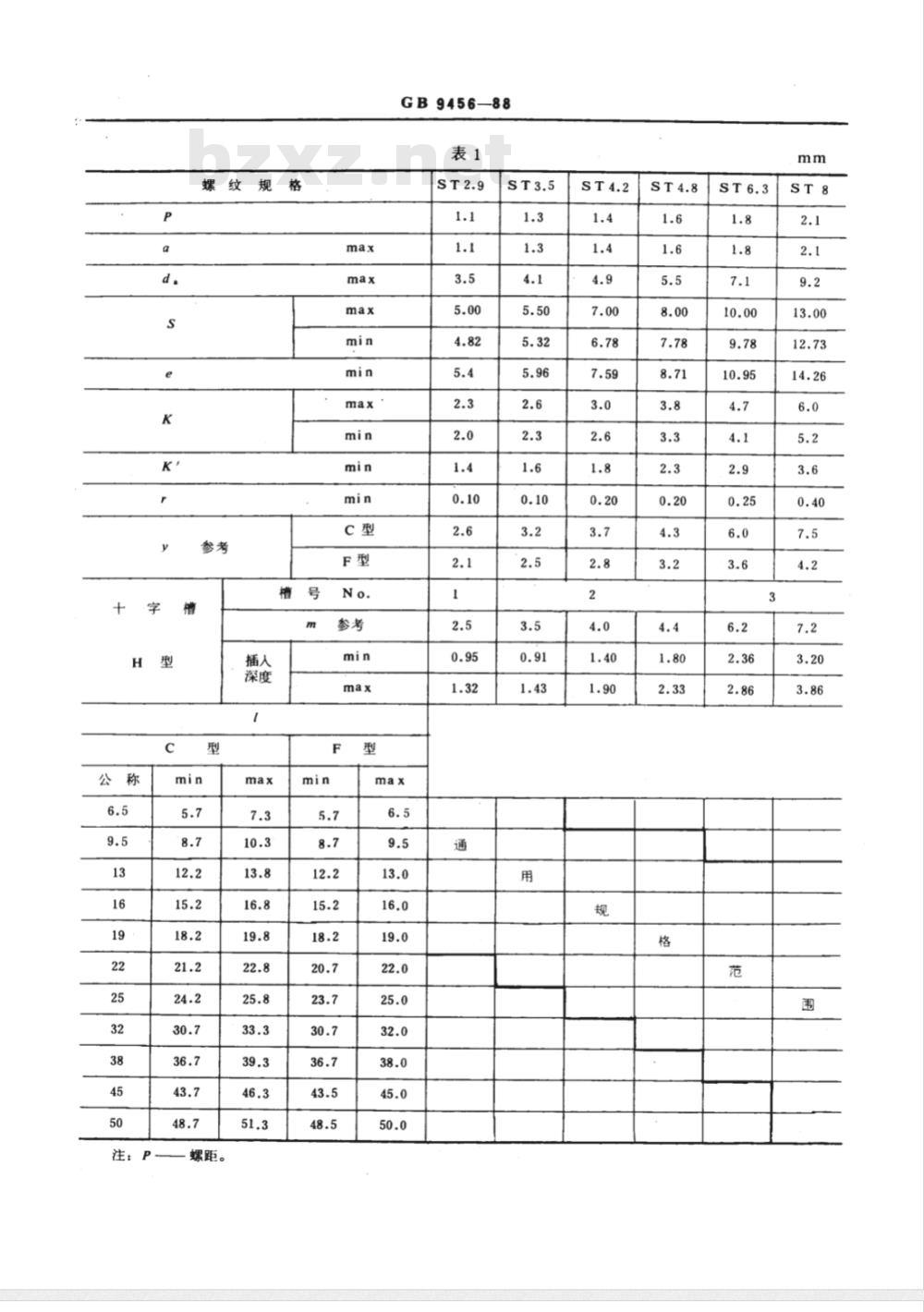

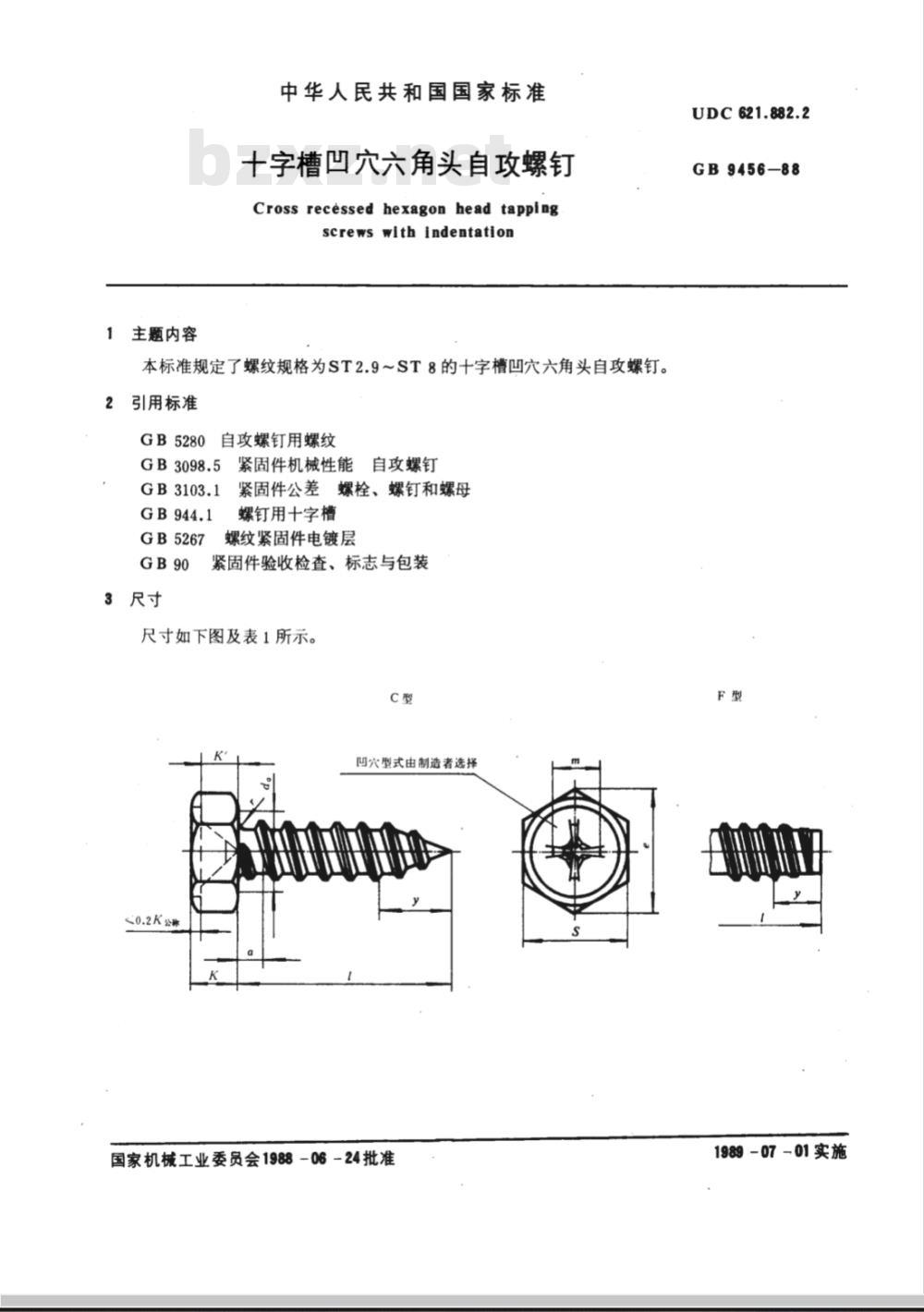

尺寸如下图及表1所示。
凹穴型式由制造者选择
国家机械工业委员会1988-06-24批准UDC621.882.2
GB9456-88
1989-07-01实施
注：P
螺距。
GB9456-88
4技术条件

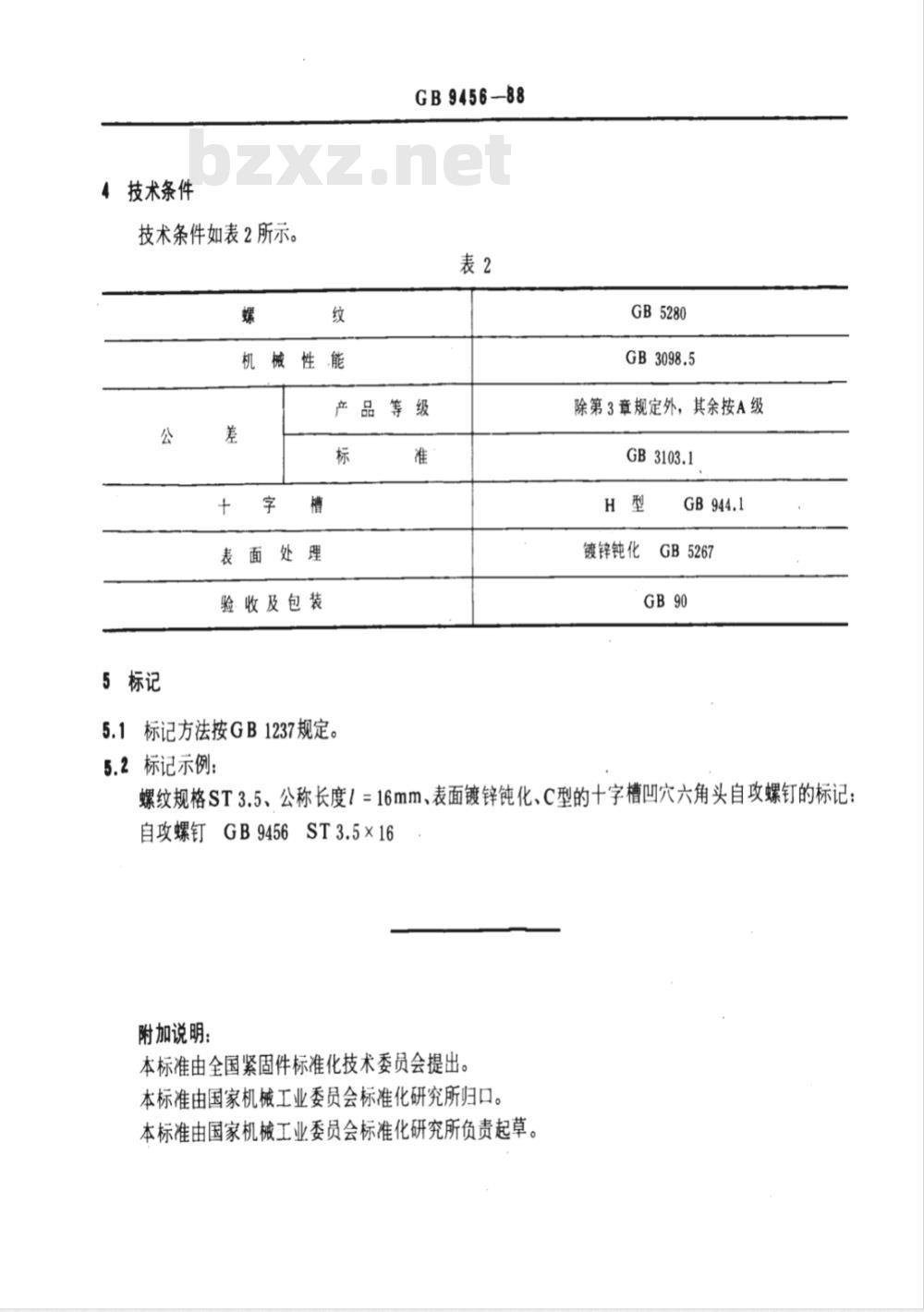

技术条件如表2所示。
机械性能
表面处理
验收及包装
5标记
GB9456-88
产品等级
5.1标记方法按GB1237规定。
GB5280
除第3章规定外，其余按A级
镀锌钝化
GB5267
5.2标记示例：
螺纹规格ST3.5、公称长度1=16mm、表面镀锌钝化、C型的十字槽凹穴六角头自攻螺钉的标记：自攻螺钉GB9456ST3.5×16
附加说明：
本标准由全国紧固件标准化技术委员会提出。本标准由国家机械工业委员会标准化研究所归口。本标准由国家机械工业委员会标准化研究所负责起草。
