本标准规定了电设备电磁兼容性的抗扰度和发射的最低要求，这些设备是为专业、工业过程和教育使用，由小于交流1 000V或支流1 500V电源，或者由被测线路供电工作，其包括用于下列用途的设备和计算装置：--测量和试验；--控制；--实验室用；--与以上设备结合使用的，用于工业和非工业场所的辅助设备(如样品处理设备)。属于信息技术设备(简称ITE)范围的计算装置和组件及类似设备，如果满足相应的信息技术设备的电磁兼容性标准，则不需进行额外的试验。如果存在相关的专用的电磁兼容性标准，那么在各方面应当优先于这个产品族标准而选用专用标准。本标准涉及下列设备：a)测量和试验用的电设备；b)控制用的电设备；c)实验室用的电设备。本标准适用于：--工业场所用的设备；--实验室或具备受控电磁环境的试验和测量区域中使用的设备；--由电池或被测线路供电的便携式试验和测量设备。 GB/T 18268-2000 测量、控制和实验室用的电设备电磁兼容性要求 GB/T18268-2000 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
GB/T18268—2000
本标准等同采用国际标准IEC61326-1：1997《测量、控制和实验室用的电设备电磁兼容性要求》及其第1号修改单(1998年5月)。
本标准的附录A、附录B和附录C均为标准的附录。本标准由国家机械工业局提出。本标准由全国工业过程测量和控制标准化技术委员会归口。本标准由上海工业自动化仪表研究所负责起草。重庆工业自动化仪表研究所，上海自仪股份有限公司，西仪集团有限责任公司参加起草。本标准主要起草人：洪济晔、陆新华、王英、邱云林、郑国娟。I
GB/T18268—2000
IEC前言

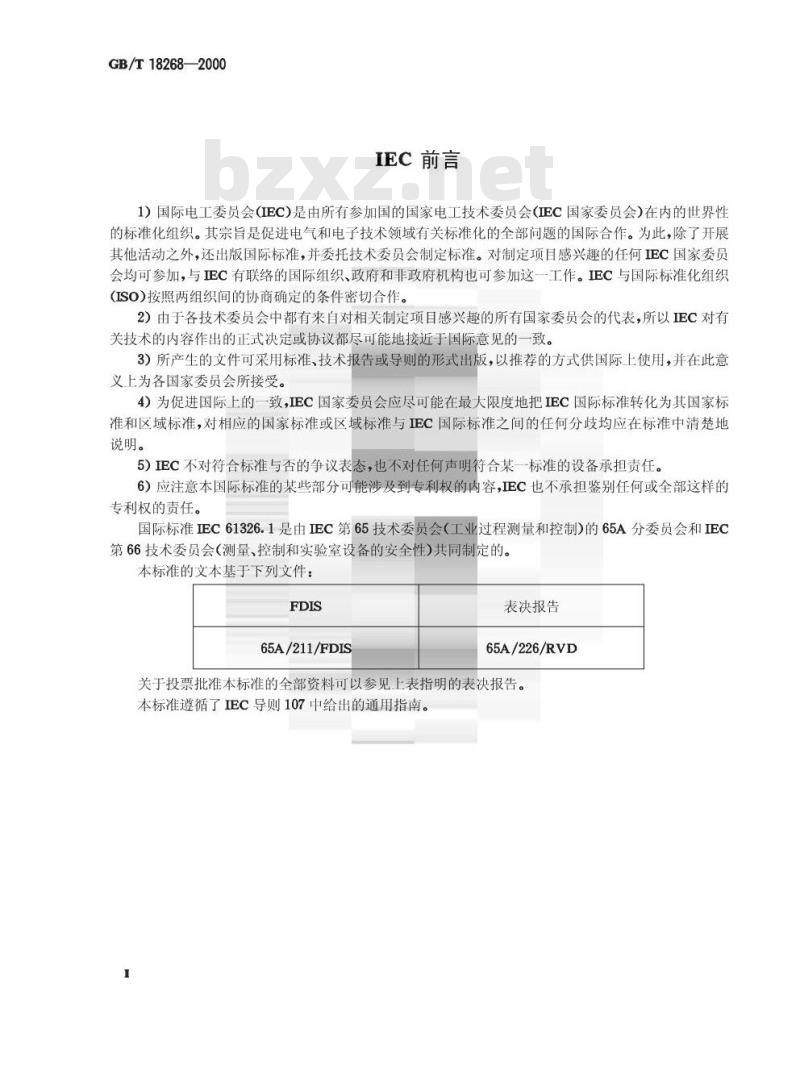

1）国际电工委员会（IEC)是由所有参加国的国家电工技术委员会（IEC国家委员会）在内的世界性的标准化组织。其宗旨是促进电气和电子技术领域有关标准化的全部问题的国际合作。为此，除了开展其他活动之外，还出版国际标准，并委托技术委员会制定标准。对制定项目感兴趣的任何IEC国家委员会均可参加，与IEC有联络的国际组织、政府和非政府机构也可参加这一工作。IEC与国际标准化组织(ISO)按照两组织间的协商确定的条件密切合作。2）由于各技术委员会中都有来自对相关制定项目感兴趣的所有国家委员会的代表，所以EC对有关技术的内容作出的正式决定或协议都尽可能地接近于国际意见的一致。3）所产生的文件可采用标准、技术报告或导则的形式出版，以推荐的方式供国际上使用，并在此意义上为各国家委员会所接受。
4）为促进国际上的一致，IEC国家委员会应尽可能在最大限度地把IEC国际标准转化为其国家标准和区域标准，对相应的国家标准或区域标准与IEC国际标准之间的任何分歧均应在标准中清楚地说明。
5）IEC不对符合标准与否的争议表态，也不对任何声明符合某一标准的设备承担责任。6）应注意本国际标准的某些部分可能涉及到专利权的内容，IEC也不承担鉴别任何或全部这样的专利权的责任。
国际标准EC61326.1是由IEC第65技术委员会（工业过程测量和控制）的65A分委员会和IEC第66技术委员会（测量、控制和实验室设备的安全性)共同制定的。本标准的文本基于下列文件：
65A/211/FDIS
表决报告
65A/226/RVD
关于投票批准本标准的全部资料可以参见上表指明的表决报告。本标准遵循了IEC导则107中给出的通用指南。1
GB/T18268—2000

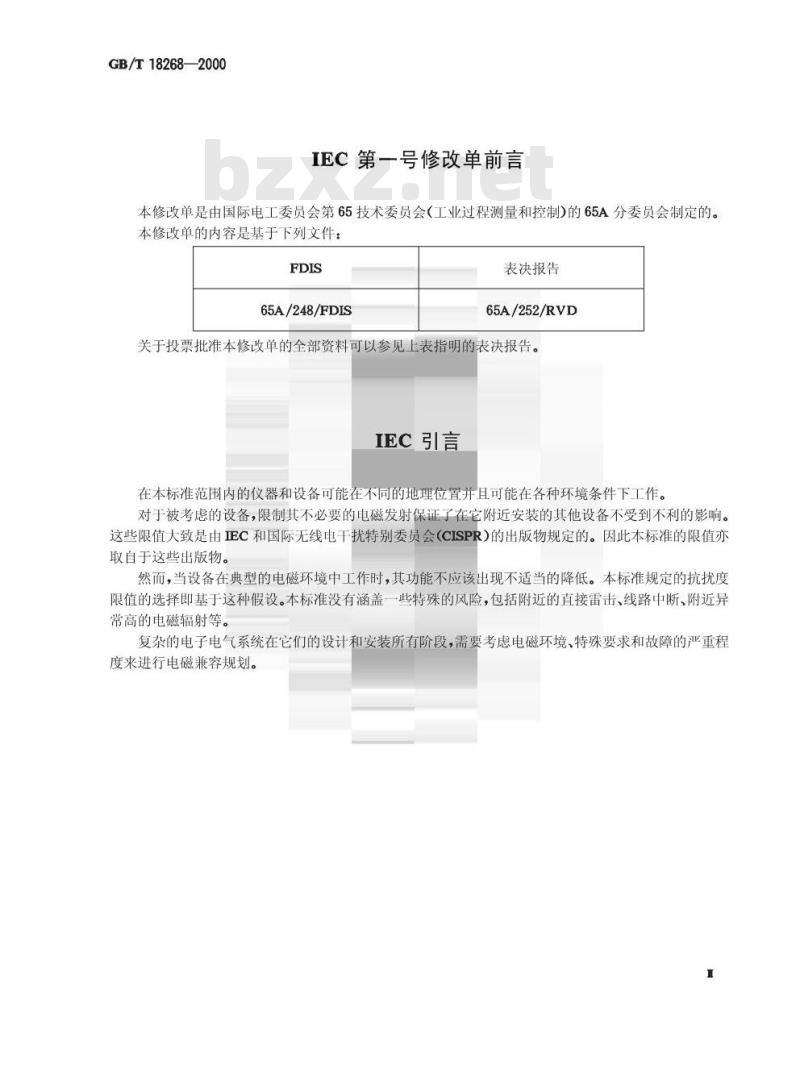

IEC第一号修改单前言
本修改单是由国际电工委员会第65技术委员会（工业过程测量和控制）的65A分委员会制定的。本修改单的内容是基于下列文件：FDIS
65A/248/FDIS
表决报告
65A/252/RVD
关于投票批准本修改单的全部资料可以参见上表指明的表决报告。IEC引言
在本标准范围内的仪器和设备可能在不同的地理位置并且可能在各种环境条件下工作。对于被考虑的设备，限制其不必要的电磁发射保证了在它附近安装的其他设备不受到不利的影响。这些限值大致是由IEC和国际无线电干扰特别委员会（CISPR）的出版物规定的。因此本标准的限值亦取自于这些出版物。
然而，当设备在典型的电磁环境中工作时，其功能不应该出现不适当的降低。本标准规定的抗扰度限值的选择即基于这种假设。本标准没有涵盖一些特殊的风险，包括附近的直接雷击、线路中断、附近异常高的电磁辐射等。
复杂的电子电气系统在它们的设计和安装所有阶段，需要考虑电磁环境、特殊要求和故障的严重程度来进行电磁兼容规划。
1范围

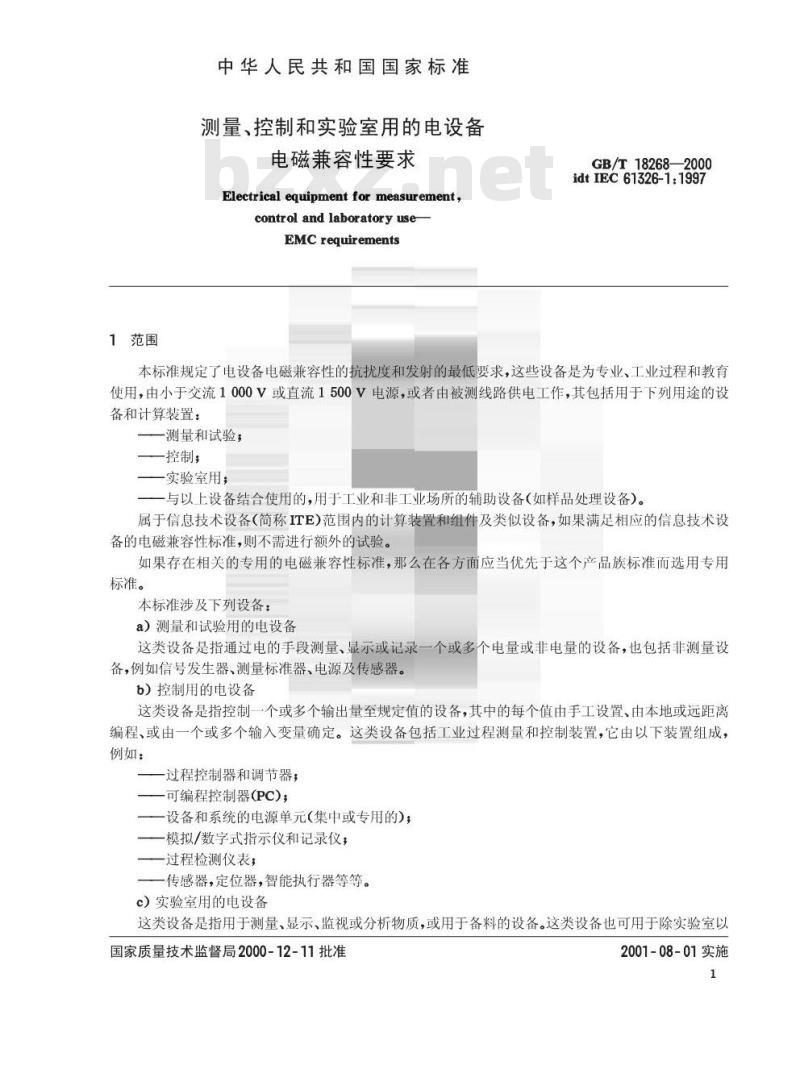

中华人民共和国国家标准
测量、控制和实验室用的电设备电磁兼容性要求
Electrical equipment for measurement,control and laboratory use-
EMCrequirements
GB/T18268—2000
idtIEC61326-1:1997
本标准规定了电设备电磁兼容性的抗扰度和发射的最低要求，这些设备是为专业、工业过程和教育使用，由小于交流1000V或直流1500V电源，或者由被测线路供电工作，其包括用于下列用途的设备和计算装置：
测量和试验
控制；
实验室用：
与以上设备结合使用的，用于工业和非工业场所的辅助设备（如样品处理设备)。属于信息技术设备（简称ITE）范围内的计算装置和组件及类似设备，如果满足相应的信息技术设备的电磁兼容性标准，则不需进行额外的试验。如果存在相关的专用的电磁兼容性标准，那么在各方面应当优先于这个产品族标准而选用专用标准。
本标准涉及下列设备：
a）测量和试验用的电设备
这类设备是指通过电的手段测量、显示或记录一个或多个电量或非电量的设备，也包括非测量设备，例如信号发生器、测量标准器、电源及传感器。b）控制用的电设备
这类设备是指控制一个或多个输出量至规定值的设备，其中的每个值由手工设置、由本地或远距离编程、或由一个或多个输入变量确定。这类设备包括工业过程测量和控制装置，它由以下装置组成，例如：
过程控制器和调节器；
可编程控制器(PC)；
-设备和系统的电源单元(集中或专用的)；一模拟/数字式指示仪和记录仪；一过程检测仪表；
一传感器，定位器，智能执行器等等。c）实验室用的电设备
这类设备是指用于测量、显示、监视或分析物质，或用于备料的设备。这类设备也可用于除实验室以国家质量技术监督局2000-12-11批准2001-08-01实施
外的其他场所。
本标准适用于：
一工业场所用的设备，
GB/T18268—2000
一实验室或具备受控电磁环境的试验和测量区域中使用的设备；由电池或被测线路供电的便携式试验和测量设备。2引用标准

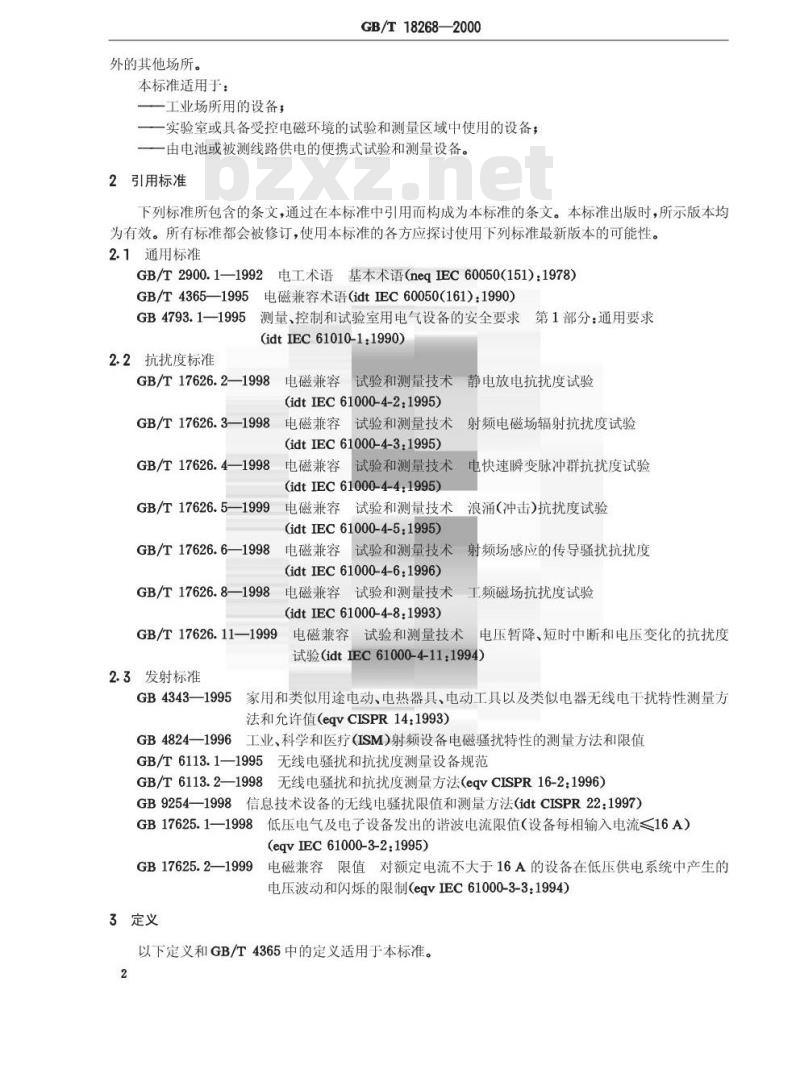

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。2.1通用标准
GB/T2900.1—1992电工术语基本术语（neqIEC60050(151)：1978)GB/T4365—1995电磁兼容术语（idtEC60050(161)：1990）GB4793.1一1995测量、控制和试验室用电气设备的安全要求第1部分：通用要求(idtIEC61010-1:1990)
2.2抗扰度标准
GB/T17626.2—1998
3电磁兼容试验和测量技术静电放电抗扰度试验(idtIEC61000-4-2:1995)
GB/T17626.3-1998电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(idtIEC61000-4-3:1995)
GB/T17626.4—1998
试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容
(idtIEC61000-4-4:1995)
GB/T17626.5-1999电磁兼容试验和测量技术浪涌(冲击)抗扰度试验(idtIEC61000-4-5:1995)
GB/T17626.61998
电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度(idtIEC61000-4-6:1996)
GB/T17626.8—1998
3电磁兼容试验和测量技术工频磁场抗扰度试验(idtIEC61000-4-8:1993)
GB/T17626.11--1999电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（idtIEC61000-4-11：1994）2.3发射标准
GB4343—1995
家用和类似用途电动、电热器具、电动工具以及类似电器无线电于扰特性测量方法和允许值（eqvCISPR14：1993）6工业、科学和医疗(ISM)射频设备电磁骚扰特性的测量方法和限值GB48241996
GB/T6113.1—1995无线电骚扰和抗扰度测量设备规范GB/T6113.2—1998无线电骚扰和抗扰度测量方法(eqVCISPR16-2:1996）GB9254—1998信息技术设备的无线电骚扰限值和测量方法(idtCISPR22：1997)GB17625.1—1998低压电气及电子设备发出的谐波电流限值（设备每相输入电流16A）(eqvIEC61000-3-2:1995)
GB17625.2—1999电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制(eqvIEC61000-3-3：1994)3定义
以下定义和GB/T4365中的定义适用于本标准。2
GB/T18268—2000
不包括在GB/T4365和本标准之中的，但对不同试验的应用来说又是必要的，其定义在电磁兼容基础标准中给出。
3.1型式试验typetest
对按特定设计制造的设备（或设备的部件)的一个或多个样品进行的试验，用以表明该设计和结构满足本标准的一个或多个要求。对测量、控制和实验室设备不要求做统计取样。注：本定义是对GB/T2900.1—1992中5.4.21的定义的扩展，它既涵盖了设计要求又涵盖了结构要求。3.2端口port
在本标准的范围内，特定装置或系统同外界电磁环境的任何特定接口（见图1的受试设备实例）。外亮蹦口
交流心颜游口
受试设备
图1端口实例
注：1/O端口是指输入、输出或者双向的测量、控制或数据端口。3.3外壳端口enclosureport
设备的物理界面，电磁场通过它发射或侵入3.4A类设备classAequipment
地师口
适用于除使用在家用设施内和直接连接到住宅低压供电网络外的设施内使用的设备（GB4824)。3.5B类设备classBequipment
使用在家用设施内和直接连接到住宅低压供电网络上的设施内使用的设备(GB4824)。3.6长距离线longdistanceline
在一个建筑物内长度超过30m的线路，或者是向户外离开建筑物的线路（包括户外设施的线路）。3.7工业场所industriallocations以一个单独的供电网络为特征的场所，在多数情况下，由一个高压或中压变压器馈送，专用于给制造或类似工厂输电的设施供电，并且具备下列一个或多个条件：大的感性或容性负载的频繁切换；强电流和相应的磁场；
存在工业、科学和医疗(ISM)设备（例如：焊接机)。3.8实验室或试验和测量区域laboratoryortestandmeasurementarea本标准范围内，实验室或试验和测量区域是一个专用于分析、试验和服务的区域。该范围内的设备必须由受过培训的人员操作。
3.9受控电磁环境controlledelectromagneticenvironment本标准范围内，受控电磁环境通常具有这样的特征，即通过设备用户或设施设计识别和控制电磁兼容性威胁。
4概述
本标准范围内的设备和系统可能遭受到各种各样的电磁骚扰，这些骚扰是通过电源、测量和控制线路传导的，或是在环境中辐射的。骚扰的种类和等级依据系统、子系统或设备安装和运行的特定条件而定。
诸如信号发生器、分析器、频率计这样的设备应满足在制造商规定的条件下的要求（这此设备不连3
GB/T18268—2000
接受试物或通过502终端连接到信号发生器输出端）。当设备连接于受试物时，可能出现超出本标准要求电平的发射，制造商要给出说明。标准中给出的抗扰度要求的合格判据考虑了功能性和可靠性特征。本标准范围内的一个系统的设备或单个装置也可能是一个宽频带的电磁骚扰源。这些骚扰可以通过电源和信号线传导或直接辐射，并可能影响其他设备的性能，或影响外界电磁环境。对于发射，这些要求的目标是确保在正常操作时，设备和系统产生的骚扰不超出某一等级，从而不妨碍其他系统正常工作。工业场所用的设备发射限值在表3给出，非工业场所用的设备发射限值在表4中给出。
为符合本标准，不要求超出本标准范围进行额外的电磁兼容试验。注
1对于一些特殊应用（例如：当设备可靠工作是保证安全性的必要条件时）或当设备用于更严酷的电磁环境中时，则可能需要比规定的更高的抗扰度等级。2本标准不对基本的安全要求进行规定，如防止电击，安全运行，绝缘等级和对设备进行相关的绝缘试验。见GB4793.1等安全要求。
3当测量、控制和实验室设备用于工业或专业用途时距接收天线小于30m，或用于家用或商业用途时距接收天线小于10m时，本标准的发射限值可能不能确保广播和电视接收不受到干扰。4在特殊情况下，例如，当在附近使用高敏感度设备的时候，可能须采取额外的缓解措施，将影响这些设备的电磁发射减小到低于规定限值的更小的值。5制造商可以选择一个或多个受试设备进行全部试验。试验顺序不作规定。5电磁兼容试验方案
5.1概述
在试验前应先制定一个电磁兼容试验方案，方案中至少包括5.2～5.5中所规定的要素。从电特性和某一特殊装置的用途上考虑可能认为某些试验是不合适的，因而也是不必要的。在这些情况下，不进行试验的决策应在电磁兼容试验方案中予以记录。5.2试验时受试设备的配置
5.2.1概述
测量、控制和实验室设备经常由不按固定配置的系统组成。在设备内部，不同组件的种类、数量和安装对于每个系统都可能是不相同的。因而不必对设备每一种可能的配置进行试验，这是合理的，也是本标准推荐的。
为了真实地模拟电磁兼容性条件（与发射和抗扰度都有关的），设备组合应该代表由制造商规定的种典型安装设施。这些试验应作为型式试验在由制造商规定的正常条件下进行。5.2.2受试设备组成
对电磁兼容性有意义的，属于受试设备的所有装置、机架、模块、板等都应以文件记录下来。5.2.3受试设备的组合
假如一个受试设备具有不同的内部和外部配置，那么应对一个或多个代表通常使用的典型配置进行型式试验。所有类型的模块应至少试验一次。这样选择的理由应在电磁兼容试验方案中予以记录。5.2.41/0端口
对于同一类型的多个I/0端口，如果能够说明连接额外的电缆不会显著影响试验结果，则仅在其中一个端口连接一根电缆就已足够。5.2.5辅助设备
如果有多种装置同受试设备一起使用时，至少从每一类型的装置中挑选一个来模拟实际的工作条件。辅助装置可以模拟。
5.2.6连接电缆和接地
GB/T18268—2000
电缆和地线应该根据制造商的规范连接到受试设备上。不应有额外的接地。5.3试验时受试设备的工作条件
5.3.1工作状态
考虑到只能对电子设备最典型的功能而不是所有的功能进行试验，所以应该选择具有代表性的工作状态。对于正常的应用，应该选择所估计的不利工作状态。5.3.2环境条件
试验应该在制造商规定的工作环境范围内（例如环境温度、湿度、大气压力），并且在额定的供电电压和频率范围内进行。
5.3.3试验时受试设备的软件
用作模拟不同的工作状态的软件应该记录下来，这一软件应该代表在正常应用时所估计的不利工作状态。
5.4性能判据规范
对每一端口和试验应规定性能判据。如有可能，给出量值。5.5试验描述
在电磁兼容试验方案中应规定欲施加的每个试验。试验、试验方法、试验的特性和试验配置在6.2和7.2所提及的基础标准和引用标准中给出。这些标准的内容不需要在试验方案中复述，然而，本标准给出了实际进行试验所需的补充信息。在某些情况下，电磁兼容试验方案应该详细规定试验的进行情况。
注：为了试验目的，本标准中没有规定众所周知的骚扰现象，而仅仅是那些被认为是最关键的骚扰现象。6抗扰度要求
6.1试验条件
试验时配置和工作状态应在试验报告中确切地注明。应按照适用情况根据表1、表A1、表B1或表C1对相关的端口进行试验。试验应按照基础标准进行。在同一时间内只进行一项试验。如果要求使用附加的方法，则方法和理由应该在文件中说明。
6.2抗扰度试验要求
抗扰度试验要求在表1中给出。
预期用于工业场所设备的特殊要求在表A1中给出。用于具有受控电磁环境的实验室或试验和测量区域设备的特殊要求在表B1中给出。对由电池或被测线路供电的便携式试验和测量设备的特殊要求在表C1中给出。对于输入/输出线路，如果制造商规定必须使用屏蔽电缆，或者电缆必须放置在导电性电缆托架上或管道中，则150kHz80MHz频率范围内的传导抗扰度试验可以不做。表1抗扰度试验的最低要求
交流电源
试验项目
静电放电(ESD)
射频电磁场辐射
电压暂降、短时中断和电压变化电快速瞬变脉冲群
浪涌(冲击)
射频场感应的传导骚扰
基础标准
GB/T17626.2
GB/T17626.3
GB/T17626.11
GB/T17626.4
GB/T17626.5
GB/T17626.6
试验值
接触放电4kV，空气放电4kv
1周期，降低100%
0.5kv1/1kv2)
直流电源
1/0信号/控制
直接与电源相连的
1/0信号/控制
1）线对线。
2）线对地。
试验项目
GB/T18268—2000
表1(完)
基础标准
电快速瞬变脉冲群
浪涌(冲击)
射频场感应的传导骚扰
电快速瞬变脉冲群
浪涌(冲击）
射频场感应的传导骚扰
电快速瞬变脉冲群
浪涌(冲击)
射频场感应的传导骚扰
3）仅适用于长距离线的情况（见3.6)。4)仅适用于线路长度超过3m的情况。GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.4
GB/T17626.5
GB/T17626.6
试验值
0.5kv1)/1kv2)
0.5kv1)/1kv2)
对接地端口的试验没有单独规定，因为它们包含在相应的基础标准中：专用的保护接地端口作为交流电源端口进行试验，功能性接地作为I/O端口进行试验。在进行试验时，设备不应该出现危险和不安全性的后果。6.3系统和应用方面
如果对于特殊的应用，需要更高的等级或需要对系统方面其他现象进行试验，则应该提高抗扰度或者是在安装中采用缓解措施。
6.4偶然性方面
在试验期间，性能判据应该是可观察的，并且不应该是一个偶然现象。试验持续时间和试验次数应足以试验电磁兼容试验方案中规定的受试设备的每个功能。对自动(微处理器)控制受试设备进行试验时，应特别注意这点。
注：例如，当对一台数字设备进行静电放电试验时，应对受试设备在正负极性、各试验点和各试验等级进行至少10次的放电试验以排除偶然性结果。在电快速瞬变脉冲群试验中，延长试验时间至大于1min可能是可取的。6.5性能判据
以下是评定抗扰度试验结果的通用原则（性能判据）：性能判据1：试验时，在技术规范极限内性能正常。例1：
如果某电子设备有一个中央处理单元，并且要求工作时可靠性高，那么处理器工作时性能不能有偏离于制造商所规定技术规范的明显降级。性能判据2：试验时，功能或性能暂时降低或丧失，但能自行恢复。例1：
数据传送通过奇偶校验或通过其它方法来控制和校验。例如由雷击引起的不正常工作时，数据传送将自动重复一次，这时降低的数据传送速率是可以接受的。例2：
试验时，模拟功能数值出现一可容许的偏差。试验后，偏差消失。例3：
在一个监视器只用作人-机监视时，出现短时间的性能下降是可以接受的，例如在施加脉冲群时出现闪烁。
GB/T18268—2000
性能判据3：试验时，功能或性能暂时降低或丧失，但需要操作者于预或系统复位。例1：
当主电源的中断比规定的缓冲时间要长时，设备的供电单元被切断。供电电源的接通可能是自动的或由操作者进行。
例2：
在骚扰引起程序中断后，设备的处理器功能应在安全位置停止下来，并且不会处于“毁损状态”。可能需要给出提示，以让操作者作出判定。例3：
试验导致过流保护装置断路，由操作者更换或复位该过流保护装置。性能判据4：由于设备、元器件、软件的损坏，或数据丢失，造成不能恢复的降级或功能丧失。对于性能判据2和3，如果在试验信号施加过程中，受试设备表现出规定的抗扰度，并且在试验结束后，受试设备满足产品技术规范中规定的功能性要求那么受试设备就通过了试验。性能判据4通常是不可接受的。
因为不可能对每个现象给出唯一的性能判据，所以给出以下导则：检查某一设备一般能满足的功能，一根据与现象有关的装置功能，确定性能判据。表2中给出了些可能的组合示例。如果客户请求应提供不同的功能方面的性能判据。表2抗扰度试验结果评定示例
最重要的运行
(功能安全)bzxZ.net
静电放电(ESD)
GB/T17626.2
射频电磁场辐射
GB/T17626.3
电快速瞬变脉冲群
GB/T17626.4
浪涌(冲击)
GB/T17626.5
射频场感应的传导骚扰
GB/T17626.6
电压暂降、短时中断和电压变化GB/T17626.11
连续非监控
连续监控
不连续
注：对于型式试验，极力推荐对于所有的试验项目均选择性能判据1。但是，对相关的功能和试验组合，如果技术规范和试验报告都对这种偏离加以强调，则性能判据2和/或3也可接受。7发射要求
某些控制设备在国家规定不予要求时，本标准所述的发射要求不适用。7.1测量条件
测量应该按照电磁兼容试验方案在工作状态下进行（见第5章）。注：本标准所包含的传导发射限值是按端口逐个给出的。试验、试验方法和试验配置的描述在表3和表4中所列的引用标准中给出。引用标准的内容在这里不再复述；但是，本标准给出了实际进行试验时需要的修改或附加的信息。7.2发射限值
表3中给出了A类设备的发射限值。表4中给出了B类设备的发射限值。GB/T18268—2000
应该考虑预期使用区域的环境和发射规定后再进行选择表3或表4中的值。如果设备符合表3中的限值，但不符合表4中的限值，则应该在产品技术规范中加以说明。对使用于工业、科学、医疗频率的设备，见GB4824。表3A类设备发射限值
交流电源
频率范围
30~230
230~1000
准峰值40dB(uV/m），测量距离10m准峰值47dB(μV/m），测量距离10m准峰值79dBμV
平均值66dBuV
准峰值73dBuV
平均值60dBuv
准峰值73dBuV
平均值60dBuV
1）关于替代试验场地，见GB9254—1998的附录A（标准的附录）。表4B类设备发射限值
交流电源2)
频率范围
30~230
230~1000
准峰值30dB（uV/m），测量距离10m准峰值37aB（μV/m），测量距离10m按引用标准规定
准峰值66~56dBuV
平均值56~46dBuV
限值随频率的对数呈线性降低
准峰值56dBu
平均值46dBuV
准峰值60dBuV
平均值50dBuv
1）关于替代试验场地，见GB9254—1998附录A（标准的附录）。2）对于不连续骚扰的试验和测量，见GB4343。试验结果和试验报告
引用标准
GB/T6113.11)及
GB/T6113.2
GB/T6113.1及
GB/T6113.2
引用标准
GB/T6113.11及
GB/T6113.2
GB/T17625.1
GB/T17625.2
GB/T6113.1及
GB/T6113.2
试验结果应记录在一份综合的试验报告中，该试验报告应具有足够多的细节以提供试验可重复性。试验报告至少应包含以下信息：受试设备的描述；
电磁兼容试验方案；
一试验数据和结果；
试验设备和配置。
GB/T18268—2000
附录A
（标准的附录）
用于工业场所的设备抗扰度试验要求本附录适用于预期安装在工业场所使用的仪表和装置（包括用于高等级骚扰源附近的所有设备）。注：非专为工业场所使用设计的设备可以通过控制安装和/或使用过程中的电磁环境使用。表A1预期用于工业场所的设备抗扰度试验要求端口
交流电源
直流电源
1/0信号/控制
直接与供电
网络相连的
1/0信号/控制端口
1)线对线。
2）线对地。
试验项目
静电放电(ESD)
射频电磁场辐射
工额磁场
电压暂降、短时中断和电压变化电快速瞬变脉冲群
浪涌(冲击)
射频场感应的传导骚扰
电快速瞬变脉冲群
浪涌（冲击）
射频场感应的传导骚扰
电快速瞬变脉冲群
浪涌(冲击）
射频场的传导骚扰
电快速瞬变脉冲群
浪涌(冲击)
射频场感应的传导骚扰
3）仅适用于长距离线的情况（见3.6)。4）仅适用于线路长度超过3m的情况。基础标准
GB/T17626.2
GB/T17626.3
GB/T17626.8
GB/T17626.11
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.4
GB/T17626.5
GB/T17626.6
试验值
接触放电4kV，空气放电8kv
30A/m5)
各极性0.5周期，降低100%
1k)/2kv2)
1k/2k2)
1ky2)8)
1k)/2k2)
5）仅适用于对磁场敏感的设备。当磁场强度大于1A/m时，允许阴极射线管的显示干扰。6）传导射频试验的试验等级较辐射射频试验的试验等级低，这是由于传导射频试验在每个频率上模拟了谐振状态，因此是一种较严酷的试验。7）设备/系统各部分间的直流连接，如没有连接到直流配电网络，应当作为1/信号/控制端口处理。附录B
(标准的附录）
在受控电磁环境中使用的设备抗扰度试验要求本附录所涵盖的设备是指用于具有受控电磁环境的实验室或试验和测量区域的设备。制造商应指明符合表B1要求的设备是被设计在受控的电磁环境中工作，即在附近不能使用诸如移动电话之类的射频发射机。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
本标准等同采用国际标准IEC61326-1：1997《测量、控制和实验室用的电设备电磁兼容性要求》及其第1号修改单(1998年5月)。
本标准的附录A、附录B和附录C均为标准的附录。本标准由国家机械工业局提出。本标准由全国工业过程测量和控制标准化技术委员会归口。本标准由上海工业自动化仪表研究所负责起草。重庆工业自动化仪表研究所，上海自仪股份有限公司，西仪集团有限责任公司参加起草。本标准主要起草人：洪济晔、陆新华、王英、邱云林、郑国娟。I
GB/T18268—2000
IEC前言
1）国际电工委员会（IEC)是由所有参加国的国家电工技术委员会（IEC国家委员会）在内的世界性的标准化组织。其宗旨是促进电气和电子技术领域有关标准化的全部问题的国际合作。为此，除了开展其他活动之外，还出版国际标准，并委托技术委员会制定标准。对制定项目感兴趣的任何IEC国家委员会均可参加，与IEC有联络的国际组织、政府和非政府机构也可参加这一工作。IEC与国际标准化组织(ISO)按照两组织间的协商确定的条件密切合作。2）由于各技术委员会中都有来自对相关制定项目感兴趣的所有国家委员会的代表，所以EC对有关技术的内容作出的正式决定或协议都尽可能地接近于国际意见的一致。3）所产生的文件可采用标准、技术报告或导则的形式出版，以推荐的方式供国际上使用，并在此意义上为各国家委员会所接受。
4）为促进国际上的一致，IEC国家委员会应尽可能在最大限度地把IEC国际标准转化为其国家标准和区域标准，对相应的国家标准或区域标准与IEC国际标准之间的任何分歧均应在标准中清楚地说明。
5）IEC不对符合标准与否的争议表态，也不对任何声明符合某一标准的设备承担责任。6）应注意本国际标准的某些部分可能涉及到专利权的内容，IEC也不承担鉴别任何或全部这样的专利权的责任。
国际标准EC61326.1是由IEC第65技术委员会（工业过程测量和控制）的65A分委员会和IEC第66技术委员会（测量、控制和实验室设备的安全性)共同制定的。本标准的文本基于下列文件：
65A/211/FDIS
表决报告
65A/226/RVD
关于投票批准本标准的全部资料可以参见上表指明的表决报告。本标准遵循了IEC导则107中给出的通用指南。1
GB/T18268—2000
IEC第一号修改单前言
本修改单是由国际电工委员会第65技术委员会（工业过程测量和控制）的65A分委员会制定的。本修改单的内容是基于下列文件：FDIS
65A/248/FDIS
表决报告
65A/252/RVD
关于投票批准本修改单的全部资料可以参见上表指明的表决报告。IEC引言
在本标准范围内的仪器和设备可能在不同的地理位置并且可能在各种环境条件下工作。对于被考虑的设备，限制其不必要的电磁发射保证了在它附近安装的其他设备不受到不利的影响。这些限值大致是由IEC和国际无线电干扰特别委员会（CISPR）的出版物规定的。因此本标准的限值亦取自于这些出版物。
然而，当设备在典型的电磁环境中工作时，其功能不应该出现不适当的降低。本标准规定的抗扰度限值的选择即基于这种假设。本标准没有涵盖一些特殊的风险，包括附近的直接雷击、线路中断、附近异常高的电磁辐射等。
复杂的电子电气系统在它们的设计和安装所有阶段，需要考虑电磁环境、特殊要求和故障的严重程度来进行电磁兼容规划。
1范围
中华人民共和国国家标准
测量、控制和实验室用的电设备电磁兼容性要求
Electrical equipment for measurement,control and laboratory use-
EMCrequirements
GB/T18268—2000
idtIEC61326-1:1997
本标准规定了电设备电磁兼容性的抗扰度和发射的最低要求，这些设备是为专业、工业过程和教育使用，由小于交流1000V或直流1500V电源，或者由被测线路供电工作，其包括用于下列用途的设备和计算装置：
测量和试验
控制；
实验室用：
与以上设备结合使用的，用于工业和非工业场所的辅助设备（如样品处理设备)。属于信息技术设备（简称ITE）范围内的计算装置和组件及类似设备，如果满足相应的信息技术设备的电磁兼容性标准，则不需进行额外的试验。如果存在相关的专用的电磁兼容性标准，那么在各方面应当优先于这个产品族标准而选用专用标准。
本标准涉及下列设备：
a）测量和试验用的电设备
这类设备是指通过电的手段测量、显示或记录一个或多个电量或非电量的设备，也包括非测量设备，例如信号发生器、测量标准器、电源及传感器。b）控制用的电设备
这类设备是指控制一个或多个输出量至规定值的设备，其中的每个值由手工设置、由本地或远距离编程、或由一个或多个输入变量确定。这类设备包括工业过程测量和控制装置，它由以下装置组成，例如：
过程控制器和调节器；
可编程控制器(PC)；
-设备和系统的电源单元(集中或专用的)；一模拟/数字式指示仪和记录仪；一过程检测仪表；
一传感器，定位器，智能执行器等等。c）实验室用的电设备
这类设备是指用于测量、显示、监视或分析物质，或用于备料的设备。这类设备也可用于除实验室以国家质量技术监督局2000-12-11批准2001-08-01实施
外的其他场所。
本标准适用于：
一工业场所用的设备，
GB/T18268—2000
一实验室或具备受控电磁环境的试验和测量区域中使用的设备；由电池或被测线路供电的便携式试验和测量设备。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。2.1通用标准
GB/T2900.1—1992电工术语基本术语（neqIEC60050(151)：1978)GB/T4365—1995电磁兼容术语（idtEC60050(161)：1990）GB4793.1一1995测量、控制和试验室用电气设备的安全要求第1部分：通用要求(idtIEC61010-1:1990)
2.2抗扰度标准
GB/T17626.2—1998
3电磁兼容试验和测量技术静电放电抗扰度试验(idtIEC61000-4-2:1995)
GB/T17626.3-1998电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(idtIEC61000-4-3:1995)
GB/T17626.4—1998
试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容
(idtIEC61000-4-4:1995)
GB/T17626.5-1999电磁兼容试验和测量技术浪涌(冲击)抗扰度试验(idtIEC61000-4-5:1995)
GB/T17626.61998
电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度(idtIEC61000-4-6:1996)
GB/T17626.8—1998
3电磁兼容试验和测量技术工频磁场抗扰度试验(idtIEC61000-4-8:1993)
GB/T17626.11--1999电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（idtIEC61000-4-11：1994）2.3发射标准
GB4343—1995
家用和类似用途电动、电热器具、电动工具以及类似电器无线电于扰特性测量方法和允许值（eqvCISPR14：1993）6工业、科学和医疗(ISM)射频设备电磁骚扰特性的测量方法和限值GB48241996
GB/T6113.1—1995无线电骚扰和抗扰度测量设备规范GB/T6113.2—1998无线电骚扰和抗扰度测量方法(eqVCISPR16-2:1996）GB9254—1998信息技术设备的无线电骚扰限值和测量方法(idtCISPR22：1997)GB17625.1—1998低压电气及电子设备发出的谐波电流限值（设备每相输入电流16A）(eqvIEC61000-3-2:1995)
GB17625.2—1999电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制(eqvIEC61000-3-3：1994)3定义
以下定义和GB/T4365中的定义适用于本标准。2
GB/T18268—2000
不包括在GB/T4365和本标准之中的，但对不同试验的应用来说又是必要的，其定义在电磁兼容基础标准中给出。
3.1型式试验typetest
对按特定设计制造的设备（或设备的部件)的一个或多个样品进行的试验，用以表明该设计和结构满足本标准的一个或多个要求。对测量、控制和实验室设备不要求做统计取样。注：本定义是对GB/T2900.1—1992中5.4.21的定义的扩展，它既涵盖了设计要求又涵盖了结构要求。3.2端口port
在本标准的范围内，特定装置或系统同外界电磁环境的任何特定接口（见图1的受试设备实例）。外亮蹦口
交流心颜游口
受试设备
图1端口实例
注：1/O端口是指输入、输出或者双向的测量、控制或数据端口。3.3外壳端口enclosureport
设备的物理界面，电磁场通过它发射或侵入3.4A类设备classAequipment
地师口
适用于除使用在家用设施内和直接连接到住宅低压供电网络外的设施内使用的设备（GB4824)。3.5B类设备classBequipment
使用在家用设施内和直接连接到住宅低压供电网络上的设施内使用的设备(GB4824)。3.6长距离线longdistanceline
在一个建筑物内长度超过30m的线路，或者是向户外离开建筑物的线路（包括户外设施的线路）。3.7工业场所industriallocations以一个单独的供电网络为特征的场所，在多数情况下，由一个高压或中压变压器馈送，专用于给制造或类似工厂输电的设施供电，并且具备下列一个或多个条件：大的感性或容性负载的频繁切换；强电流和相应的磁场；
存在工业、科学和医疗(ISM)设备（例如：焊接机)。3.8实验室或试验和测量区域laboratoryortestandmeasurementarea本标准范围内，实验室或试验和测量区域是一个专用于分析、试验和服务的区域。该范围内的设备必须由受过培训的人员操作。
3.9受控电磁环境controlledelectromagneticenvironment本标准范围内，受控电磁环境通常具有这样的特征，即通过设备用户或设施设计识别和控制电磁兼容性威胁。
4概述
本标准范围内的设备和系统可能遭受到各种各样的电磁骚扰，这些骚扰是通过电源、测量和控制线路传导的，或是在环境中辐射的。骚扰的种类和等级依据系统、子系统或设备安装和运行的特定条件而定。
诸如信号发生器、分析器、频率计这样的设备应满足在制造商规定的条件下的要求（这此设备不连3
GB/T18268—2000
接受试物或通过502终端连接到信号发生器输出端）。当设备连接于受试物时，可能出现超出本标准要求电平的发射，制造商要给出说明。标准中给出的抗扰度要求的合格判据考虑了功能性和可靠性特征。本标准范围内的一个系统的设备或单个装置也可能是一个宽频带的电磁骚扰源。这些骚扰可以通过电源和信号线传导或直接辐射，并可能影响其他设备的性能，或影响外界电磁环境。对于发射，这些要求的目标是确保在正常操作时，设备和系统产生的骚扰不超出某一等级，从而不妨碍其他系统正常工作。工业场所用的设备发射限值在表3给出，非工业场所用的设备发射限值在表4中给出。
为符合本标准，不要求超出本标准范围进行额外的电磁兼容试验。注
1对于一些特殊应用（例如：当设备可靠工作是保证安全性的必要条件时）或当设备用于更严酷的电磁环境中时，则可能需要比规定的更高的抗扰度等级。2本标准不对基本的安全要求进行规定，如防止电击，安全运行，绝缘等级和对设备进行相关的绝缘试验。见GB4793.1等安全要求。
3当测量、控制和实验室设备用于工业或专业用途时距接收天线小于30m，或用于家用或商业用途时距接收天线小于10m时，本标准的发射限值可能不能确保广播和电视接收不受到干扰。4在特殊情况下，例如，当在附近使用高敏感度设备的时候，可能须采取额外的缓解措施，将影响这些设备的电磁发射减小到低于规定限值的更小的值。5制造商可以选择一个或多个受试设备进行全部试验。试验顺序不作规定。5电磁兼容试验方案
5.1概述
在试验前应先制定一个电磁兼容试验方案，方案中至少包括5.2～5.5中所规定的要素。从电特性和某一特殊装置的用途上考虑可能认为某些试验是不合适的，因而也是不必要的。在这些情况下，不进行试验的决策应在电磁兼容试验方案中予以记录。5.2试验时受试设备的配置
5.2.1概述
测量、控制和实验室设备经常由不按固定配置的系统组成。在设备内部，不同组件的种类、数量和安装对于每个系统都可能是不相同的。因而不必对设备每一种可能的配置进行试验，这是合理的，也是本标准推荐的。
为了真实地模拟电磁兼容性条件（与发射和抗扰度都有关的），设备组合应该代表由制造商规定的种典型安装设施。这些试验应作为型式试验在由制造商规定的正常条件下进行。5.2.2受试设备组成
对电磁兼容性有意义的，属于受试设备的所有装置、机架、模块、板等都应以文件记录下来。5.2.3受试设备的组合
假如一个受试设备具有不同的内部和外部配置，那么应对一个或多个代表通常使用的典型配置进行型式试验。所有类型的模块应至少试验一次。这样选择的理由应在电磁兼容试验方案中予以记录。5.2.41/0端口
对于同一类型的多个I/0端口，如果能够说明连接额外的电缆不会显著影响试验结果，则仅在其中一个端口连接一根电缆就已足够。5.2.5辅助设备
如果有多种装置同受试设备一起使用时，至少从每一类型的装置中挑选一个来模拟实际的工作条件。辅助装置可以模拟。
5.2.6连接电缆和接地
GB/T18268—2000
电缆和地线应该根据制造商的规范连接到受试设备上。不应有额外的接地。5.3试验时受试设备的工作条件
5.3.1工作状态
考虑到只能对电子设备最典型的功能而不是所有的功能进行试验，所以应该选择具有代表性的工作状态。对于正常的应用，应该选择所估计的不利工作状态。5.3.2环境条件
试验应该在制造商规定的工作环境范围内（例如环境温度、湿度、大气压力），并且在额定的供电电压和频率范围内进行。
5.3.3试验时受试设备的软件
用作模拟不同的工作状态的软件应该记录下来，这一软件应该代表在正常应用时所估计的不利工作状态。
5.4性能判据规范
对每一端口和试验应规定性能判据。如有可能，给出量值。5.5试验描述
在电磁兼容试验方案中应规定欲施加的每个试验。试验、试验方法、试验的特性和试验配置在6.2和7.2所提及的基础标准和引用标准中给出。这些标准的内容不需要在试验方案中复述，然而，本标准给出了实际进行试验所需的补充信息。在某些情况下，电磁兼容试验方案应该详细规定试验的进行情况。
注：为了试验目的，本标准中没有规定众所周知的骚扰现象，而仅仅是那些被认为是最关键的骚扰现象。6抗扰度要求
6.1试验条件
试验时配置和工作状态应在试验报告中确切地注明。应按照适用情况根据表1、表A1、表B1或表C1对相关的端口进行试验。试验应按照基础标准进行。在同一时间内只进行一项试验。如果要求使用附加的方法，则方法和理由应该在文件中说明。
6.2抗扰度试验要求
抗扰度试验要求在表1中给出。
预期用于工业场所设备的特殊要求在表A1中给出。用于具有受控电磁环境的实验室或试验和测量区域设备的特殊要求在表B1中给出。对由电池或被测线路供电的便携式试验和测量设备的特殊要求在表C1中给出。对于输入/输出线路，如果制造商规定必须使用屏蔽电缆，或者电缆必须放置在导电性电缆托架上或管道中，则150kHz80MHz频率范围内的传导抗扰度试验可以不做。表1抗扰度试验的最低要求
交流电源
试验项目
静电放电(ESD)
射频电磁场辐射
电压暂降、短时中断和电压变化电快速瞬变脉冲群
浪涌(冲击)
射频场感应的传导骚扰
基础标准
GB/T17626.2
GB/T17626.3
GB/T17626.11
GB/T17626.4
GB/T17626.5
GB/T17626.6
试验值
接触放电4kV，空气放电4kv
1周期，降低100%
0.5kv1/1kv2)
直流电源
1/0信号/控制
直接与电源相连的
1/0信号/控制
1）线对线。
2）线对地。
试验项目
GB/T18268—2000
表1(完)
基础标准
电快速瞬变脉冲群
浪涌(冲击)
射频场感应的传导骚扰
电快速瞬变脉冲群
浪涌(冲击）
射频场感应的传导骚扰
电快速瞬变脉冲群
浪涌(冲击)
射频场感应的传导骚扰
3）仅适用于长距离线的情况（见3.6)。4)仅适用于线路长度超过3m的情况。GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.4
GB/T17626.5
GB/T17626.6
试验值
0.5kv1)/1kv2)
0.5kv1)/1kv2)
对接地端口的试验没有单独规定，因为它们包含在相应的基础标准中：专用的保护接地端口作为交流电源端口进行试验，功能性接地作为I/O端口进行试验。在进行试验时，设备不应该出现危险和不安全性的后果。6.3系统和应用方面
如果对于特殊的应用，需要更高的等级或需要对系统方面其他现象进行试验，则应该提高抗扰度或者是在安装中采用缓解措施。
6.4偶然性方面
在试验期间，性能判据应该是可观察的，并且不应该是一个偶然现象。试验持续时间和试验次数应足以试验电磁兼容试验方案中规定的受试设备的每个功能。对自动(微处理器)控制受试设备进行试验时，应特别注意这点。
注：例如，当对一台数字设备进行静电放电试验时，应对受试设备在正负极性、各试验点和各试验等级进行至少10次的放电试验以排除偶然性结果。在电快速瞬变脉冲群试验中，延长试验时间至大于1min可能是可取的。6.5性能判据
以下是评定抗扰度试验结果的通用原则（性能判据）：性能判据1：试验时，在技术规范极限内性能正常。例1：
如果某电子设备有一个中央处理单元，并且要求工作时可靠性高，那么处理器工作时性能不能有偏离于制造商所规定技术规范的明显降级。性能判据2：试验时，功能或性能暂时降低或丧失，但能自行恢复。例1：
数据传送通过奇偶校验或通过其它方法来控制和校验。例如由雷击引起的不正常工作时，数据传送将自动重复一次，这时降低的数据传送速率是可以接受的。例2：
试验时，模拟功能数值出现一可容许的偏差。试验后，偏差消失。例3：
在一个监视器只用作人-机监视时，出现短时间的性能下降是可以接受的，例如在施加脉冲群时出现闪烁。
GB/T18268—2000
性能判据3：试验时，功能或性能暂时降低或丧失，但需要操作者于预或系统复位。例1：
当主电源的中断比规定的缓冲时间要长时，设备的供电单元被切断。供电电源的接通可能是自动的或由操作者进行。
例2：
在骚扰引起程序中断后，设备的处理器功能应在安全位置停止下来，并且不会处于“毁损状态”。可能需要给出提示，以让操作者作出判定。例3：
试验导致过流保护装置断路，由操作者更换或复位该过流保护装置。性能判据4：由于设备、元器件、软件的损坏，或数据丢失，造成不能恢复的降级或功能丧失。对于性能判据2和3，如果在试验信号施加过程中，受试设备表现出规定的抗扰度，并且在试验结束后，受试设备满足产品技术规范中规定的功能性要求那么受试设备就通过了试验。性能判据4通常是不可接受的。
因为不可能对每个现象给出唯一的性能判据，所以给出以下导则：检查某一设备一般能满足的功能，一根据与现象有关的装置功能，确定性能判据。表2中给出了些可能的组合示例。如果客户请求应提供不同的功能方面的性能判据。表2抗扰度试验结果评定示例
最重要的运行
(功能安全)bzxZ.net
静电放电(ESD)
GB/T17626.2
射频电磁场辐射
GB/T17626.3
电快速瞬变脉冲群
GB/T17626.4
浪涌(冲击)
GB/T17626.5
射频场感应的传导骚扰
GB/T17626.6
电压暂降、短时中断和电压变化GB/T17626.11
连续非监控
连续监控
不连续
注：对于型式试验，极力推荐对于所有的试验项目均选择性能判据1。但是，对相关的功能和试验组合，如果技术规范和试验报告都对这种偏离加以强调，则性能判据2和/或3也可接受。7发射要求
某些控制设备在国家规定不予要求时，本标准所述的发射要求不适用。7.1测量条件
测量应该按照电磁兼容试验方案在工作状态下进行（见第5章）。注：本标准所包含的传导发射限值是按端口逐个给出的。试验、试验方法和试验配置的描述在表3和表4中所列的引用标准中给出。引用标准的内容在这里不再复述；但是，本标准给出了实际进行试验时需要的修改或附加的信息。7.2发射限值
表3中给出了A类设备的发射限值。表4中给出了B类设备的发射限值。GB/T18268—2000
应该考虑预期使用区域的环境和发射规定后再进行选择表3或表4中的值。如果设备符合表3中的限值，但不符合表4中的限值，则应该在产品技术规范中加以说明。对使用于工业、科学、医疗频率的设备，见GB4824。表3A类设备发射限值
交流电源
频率范围
30~230
230~1000
准峰值40dB(uV/m），测量距离10m准峰值47dB(μV/m），测量距离10m准峰值79dBμV
平均值66dBuV
准峰值73dBuV
平均值60dBuv
准峰值73dBuV
平均值60dBuV
1）关于替代试验场地，见GB9254—1998的附录A（标准的附录）。表4B类设备发射限值
交流电源2)
频率范围
30~230
230~1000
准峰值30dB（uV/m），测量距离10m准峰值37aB（μV/m），测量距离10m按引用标准规定
准峰值66~56dBuV
平均值56~46dBuV
限值随频率的对数呈线性降低
准峰值56dBu
平均值46dBuV
准峰值60dBuV
平均值50dBuv
1）关于替代试验场地，见GB9254—1998附录A（标准的附录）。2）对于不连续骚扰的试验和测量，见GB4343。试验结果和试验报告
引用标准
GB/T6113.11)及
GB/T6113.2
GB/T6113.1及
GB/T6113.2
引用标准
GB/T6113.11及
GB/T6113.2
GB/T17625.1
GB/T17625.2
GB/T6113.1及
GB/T6113.2
试验结果应记录在一份综合的试验报告中，该试验报告应具有足够多的细节以提供试验可重复性。试验报告至少应包含以下信息：受试设备的描述；
电磁兼容试验方案；
一试验数据和结果；
试验设备和配置。
GB/T18268—2000
附录A
（标准的附录）
用于工业场所的设备抗扰度试验要求本附录适用于预期安装在工业场所使用的仪表和装置（包括用于高等级骚扰源附近的所有设备）。注：非专为工业场所使用设计的设备可以通过控制安装和/或使用过程中的电磁环境使用。表A1预期用于工业场所的设备抗扰度试验要求端口
交流电源
直流电源
1/0信号/控制
直接与供电
网络相连的
1/0信号/控制端口
1)线对线。
2）线对地。
试验项目
静电放电(ESD)
射频电磁场辐射
工额磁场
电压暂降、短时中断和电压变化电快速瞬变脉冲群
浪涌(冲击)
射频场感应的传导骚扰
电快速瞬变脉冲群
浪涌（冲击）
射频场感应的传导骚扰
电快速瞬变脉冲群
浪涌(冲击）
射频场的传导骚扰
电快速瞬变脉冲群
浪涌(冲击)
射频场感应的传导骚扰
3）仅适用于长距离线的情况（见3.6)。4）仅适用于线路长度超过3m的情况。基础标准
GB/T17626.2
GB/T17626.3
GB/T17626.8
GB/T17626.11
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.4
GB/T17626.5
GB/T17626.6
试验值
接触放电4kV，空气放电8kv
30A/m5)
各极性0.5周期，降低100%
1k)/2kv2)
1k/2k2)
1ky2)8)
1k)/2k2)
5）仅适用于对磁场敏感的设备。当磁场强度大于1A/m时，允许阴极射线管的显示干扰。6）传导射频试验的试验等级较辐射射频试验的试验等级低，这是由于传导射频试验在每个频率上模拟了谐振状态，因此是一种较严酷的试验。7）设备/系统各部分间的直流连接，如没有连接到直流配电网络，应当作为1/信号/控制端口处理。附录B
(标准的附录）
在受控电磁环境中使用的设备抗扰度试验要求本附录所涵盖的设备是指用于具有受控电磁环境的实验室或试验和测量区域的设备。制造商应指明符合表B1要求的设备是被设计在受控的电磁环境中工作，即在附近不能使用诸如移动电话之类的射频发射机。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
