本标准规定了适用于烧结轴套的尺寸和公差。 GB/T 18323-2001 滑动轴承 烧结轴套的尺寸和公差 GB/T18323-2001 标准下载解压密码：www.bzxz.net

GB/T 18323--2001

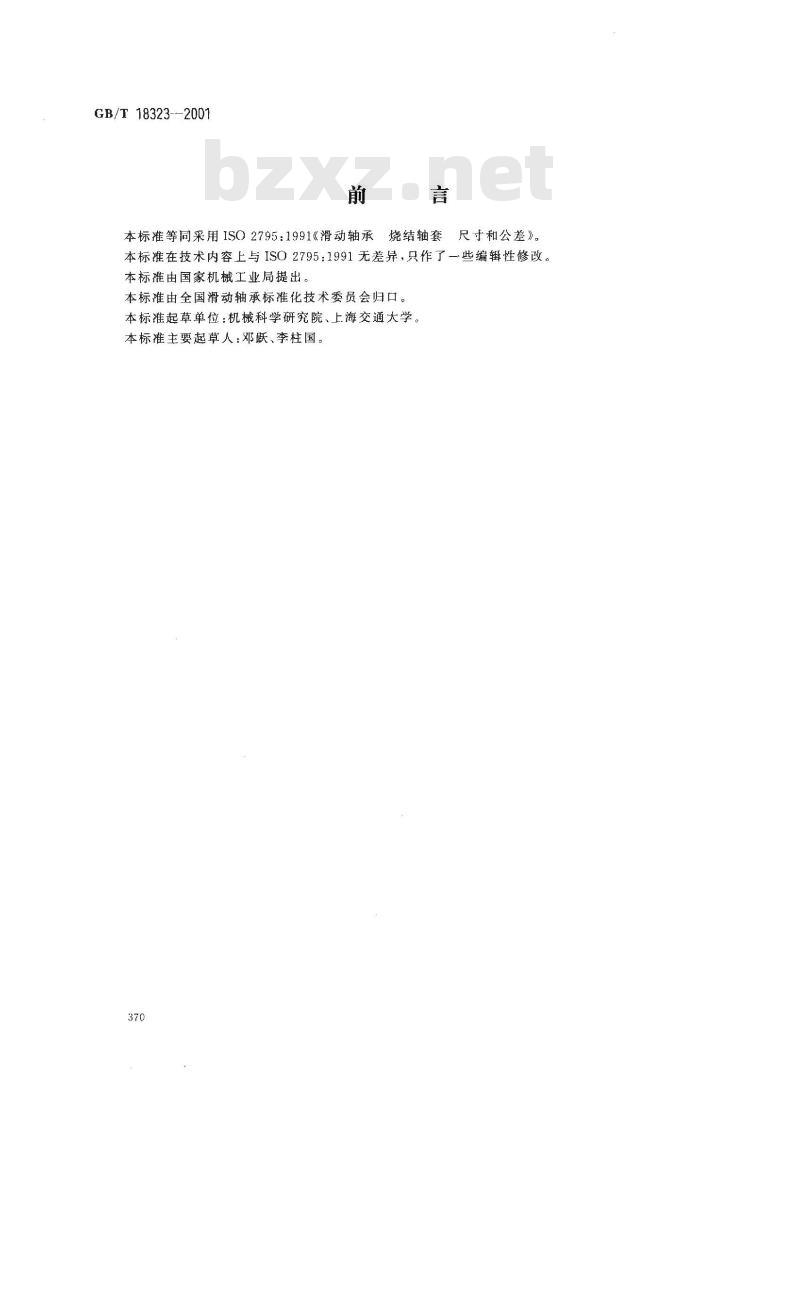

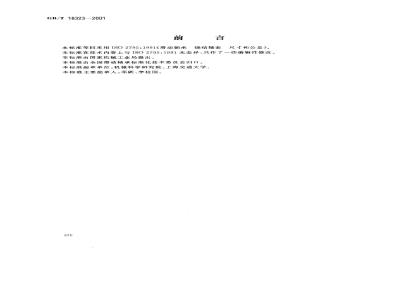

本标准等同采用ISO2795:1991《滑动轴承烧结轴套尺寸和公差》。
本标准在技术内容上与ISO2795:1991无差异，只作了一些编辑性修改。本标准由国家机械工业局提出。本标准由全国滑动轴承标准化技术委员会归口。本标准起草单位：机械科学研究院、上海交通大学。本标准主要起草人：邓嵌、李柱国。370
GB/T18323--2001
ISO前言

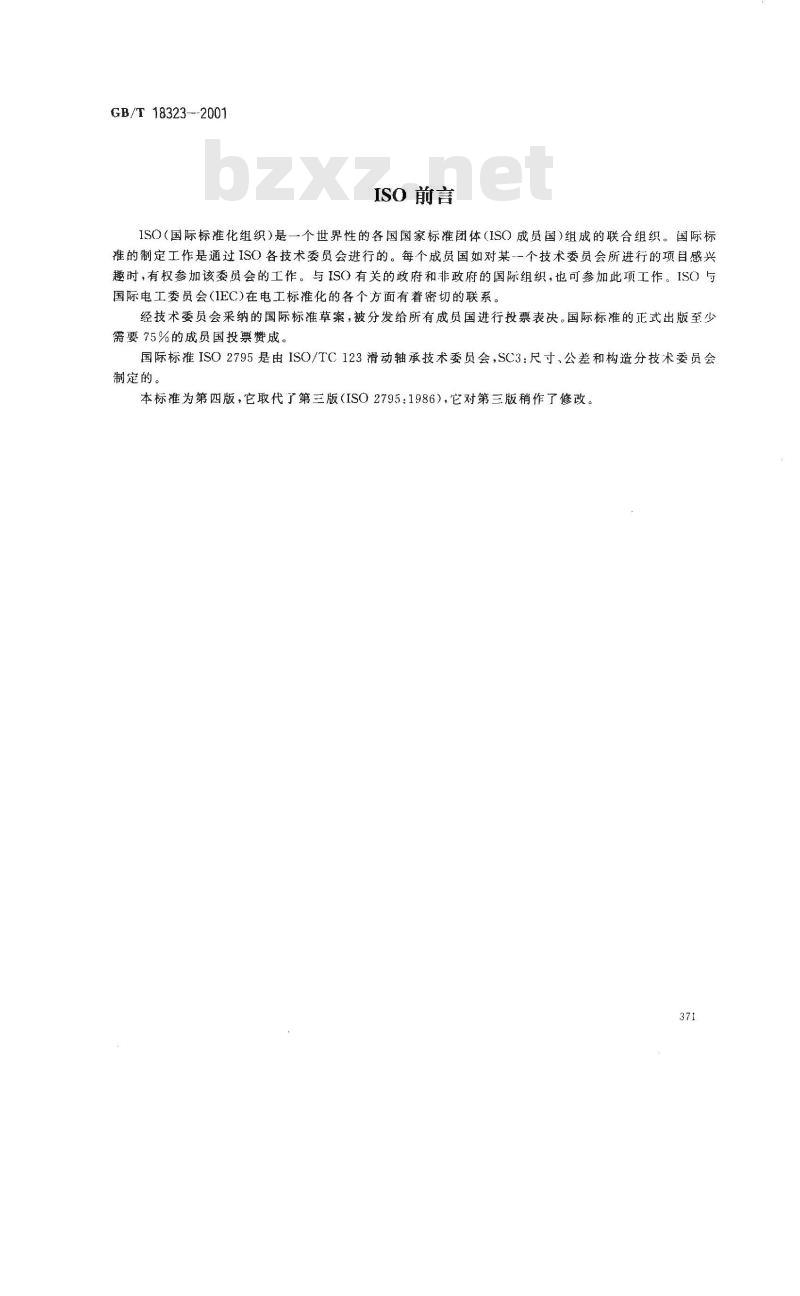

ISO（国际标准化组织）是一个世界性的各国国家标准团体（ISO成员国）组成的联合组织。国际标准的制定工作是通过ISO各技术委员会进行的。每个成员国如对某-一个技术委员会所进行的项目感兴趣时，有权参加该委员会的工作。与ISO有关的政府和非政府的国际组织，也可参加此项工作。ISO与国际电工委员会（IEC）在电工标准化的各个方面有着密切的联系。经技术委员会采纳的国际标准草案，被分发给所有成员国进行投票表决。国际标准的正式出版至少需要75%的成员国投票费成。
国际标准ISO2795是由ISO/TC123滑动轴承技术委员会，SC3：尺寸、公差和构造分技术委员会制定的。
本标准为第四版，它取代了第三版（ISO2795：1986)，它对第三版稍作了修改。371
中华人民共和国国家标准
滑动轴承：
烧结轴套的尺寸和公差

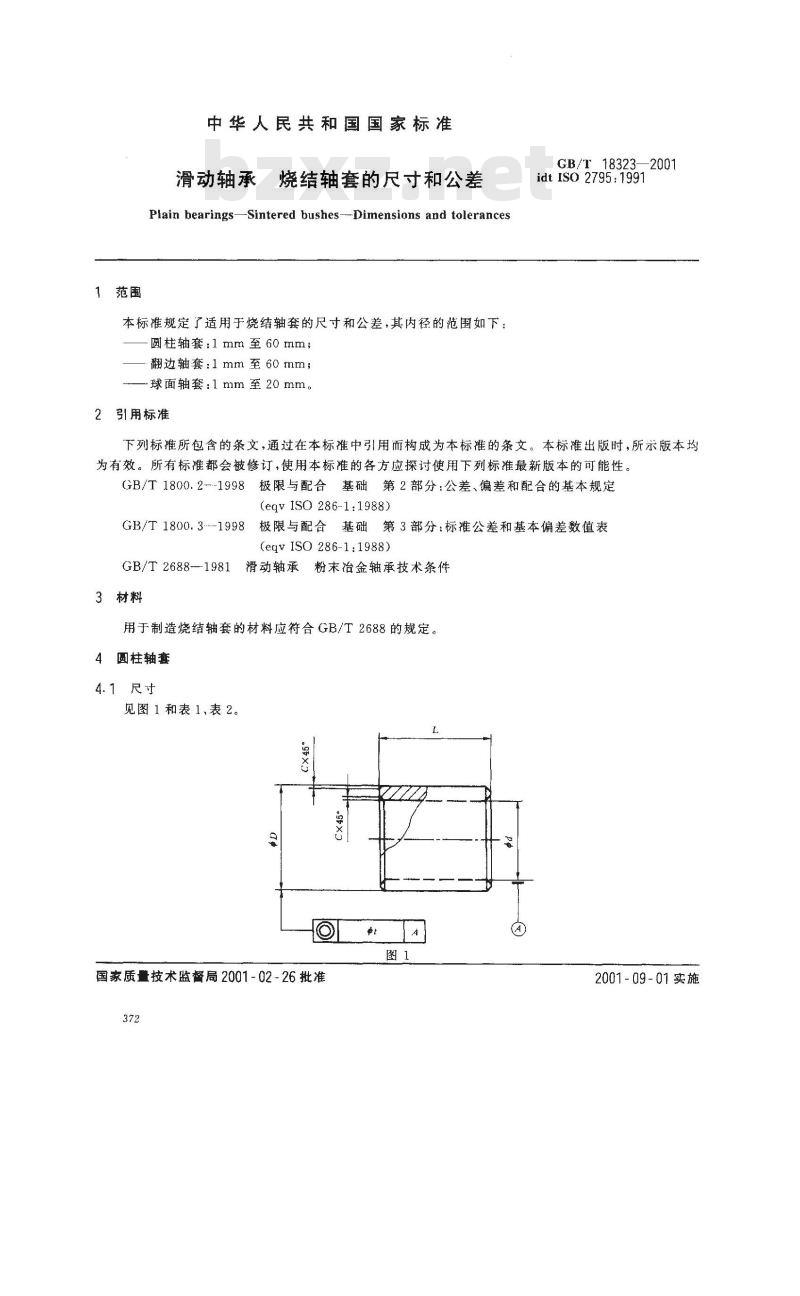

Plain bearings-Sintered bushes--Dimensions and tolerances本标准规定了适用于烧结轴套的尺寸和公差，其内径的范围如下：圆柱轴套：1mm至60mm;
翻边轴套：1mm至60mm；
球面轴套：1 mm至20 mm。
2引用标准
GB/T 18323-
idt ISO 2795:1991
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1800.2--1998极限与配合基础第2部分：公差、偏差和配合的基本规定(eqv ISO 286-1:1988)
GB/T1800.3-1998极限与配合基础第3部分：标准公差和基本偏差数值表(eqv ISO 286-1:1988)
GB/T2688-1981滑动轴承粉末冶金轴承技术条件3材料
用于制造烧结轴套的材料应符合GB/T2688的规定。4圆柱轴套
4.1尺寸

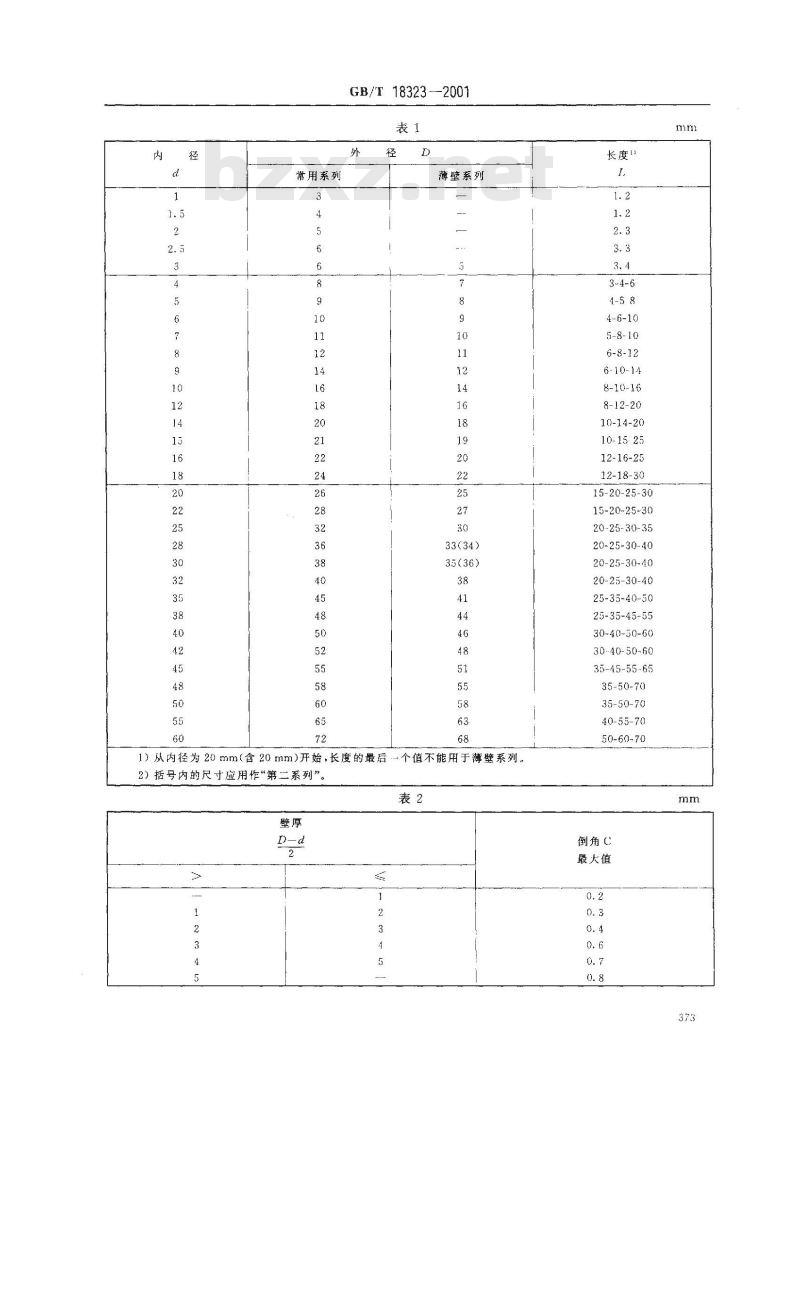

见图1和表1、表2。
国家质量技术监督局2001-02-26批准372
2001-09-01实施
常用系列
GB/T18323--2001
薄壁系列
33(34)
35(36)
1）从内径为20mm（含20mm)开始，长度的最后…个值不能用于薄壁系列。
2）括号内的尺寸应用作“第二系列”。表2
长度\下载标准就来标准下载网
4-6-10
5-8-10
6-8-12
6-10-14
8-10-16
8-12-20
10-14-20
10-1525
12-16-25
12-18-30
15-20-25-30
15-20-25-30
20-25-30-35
20-25-30-40
20-25-30-40
20-25-30-40
25-35-40-50
25-35-45-55
30-40-50-60
30-40-50-60
35-45-55-65
35-50-70
35-50-70
40-55-70
50-60-70
倒角C
最大值

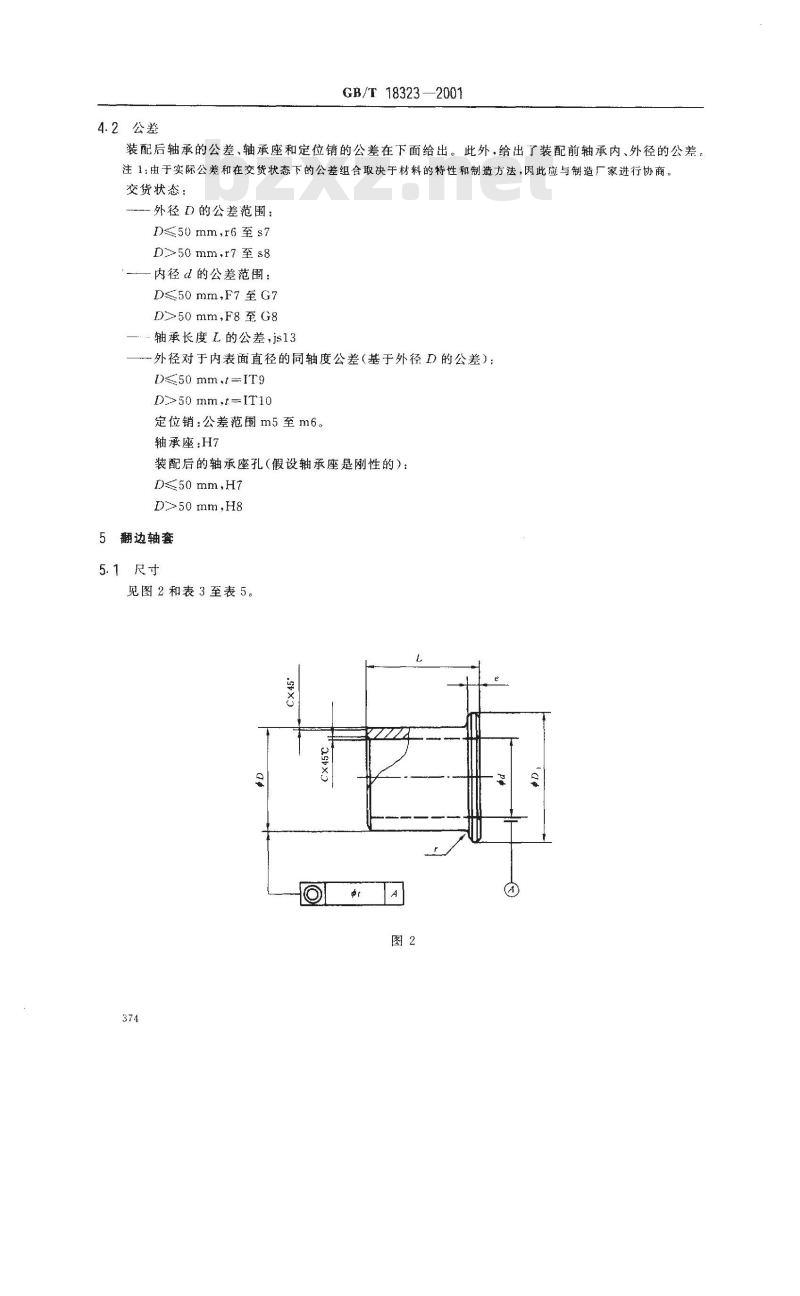

4.2公差
GB/T18323—2001
装配后轴承的公差、轴承座和定位销的公差在下面给出。此外，给出了装配前轴承内、外径的公差。注1：由于实际公差和在交货状态下的公差组合取决于材料的特性和制造方法，因此应与制造厂家进行协商。交货状态：
外径D的公差范围：
D≤50 mm,r6至s7
D>50 mm,r7至 s8
内径d的公差范围：
D≤50 mm,F7至 G7
D50 mm,F8 至G8
轴承长度L的公差，js13
外径对于内表面直径的同轴度公差（基于外径D的公差）：D≤50 mm,t =IT9
D>50 mm,t=IT10
定位销：公差范围m5至m6。
轴承座:H7
装配后的轴承座孔（假设轴承座是刚性的)：D≤50 mm,H7
D>50 mm,H8
5翻边轴套
5.1尺寸
见图2和表3至表5。
GB/T 183232001
翻边直径
翻边厚度
4-6-10
5-8-10
6-8:12
6-10-14
8-10-16
8-12·20
10-14-20
10-15-25
12-16-25
12-18-30
15-20-25-30
15-20-25-30
20-25-30
20-25-30
20-25-30
20-25-30
25-35-40
25-35-45
30-40-50
30-40-50
35-45-55
8-10-16
8-12-20
10-14-20
10-15-25
12-16-25
12-18-30
15-20-25
15-20-25
20-25-30
5.2公差
GB/T 18323—2001
倒角C
最大值
最大值
装配后轴承的公差、轴承座和定位销的公差在下面给出。此外，给出了装配前轴承内、外径的公差和翻边的公差。
注2：由于实际公差和在交货状态下的公差组合取决于材料的特性和制造方法，因此应与制造厂家进行协商。交货状态：
外径D的公差范围：
D≤50 mm,r6 至 s7
D>50 mm,r7至s8
内径d的公差范围：
D≤50 mm,F7至 G7
D>50 mm,F8至G8
--轴承长度L的公差，js13
翻边直径Di的公差，js13
翻边厚度e的公差，js13
外径对于内表面直径的同轴度公差（基于外径D）的公差）：D≤50 mm,t=IT9
D>50 mm,t=IT10
定位销：公差范围m5至m6。
轴承座:H7
装配后的轴承座孔(假设轴承座是刚性的）：D≤50 mm,H7
D>50 mm,H8
6球面轴套
6.1尺寸
见图3和表6。
GB/T18323—2001
注3：在轴承长度中间的球面上允许有一段圆柱表面，其直径应由供需双方协议而定。表6
6.2公差
内径d的公差：H7
球面直径D。的公差：h11
球面直径
倒角C
最大值
轴承长度L的公差：js13
轴承座直径的公差一般应为H10，但这还要取决于装配的方法，如果要进行比较轻微的自调整，要优先使用比较松动的配合，建议使用G10。377
