本标准规定了聚氯乙烯覆膜金属板及带材(简称VCM产品)的分类、型号命名、产品等级、技术要求、测试方法、检验规则及包装、标志、储存和运输。本标准适用于VCM产品的检查和验收。 GB/T 18847-2002 聚氯乙烯覆膜金属板 GB/T18847-2002 标准下载解压密码：www.bzxz.net

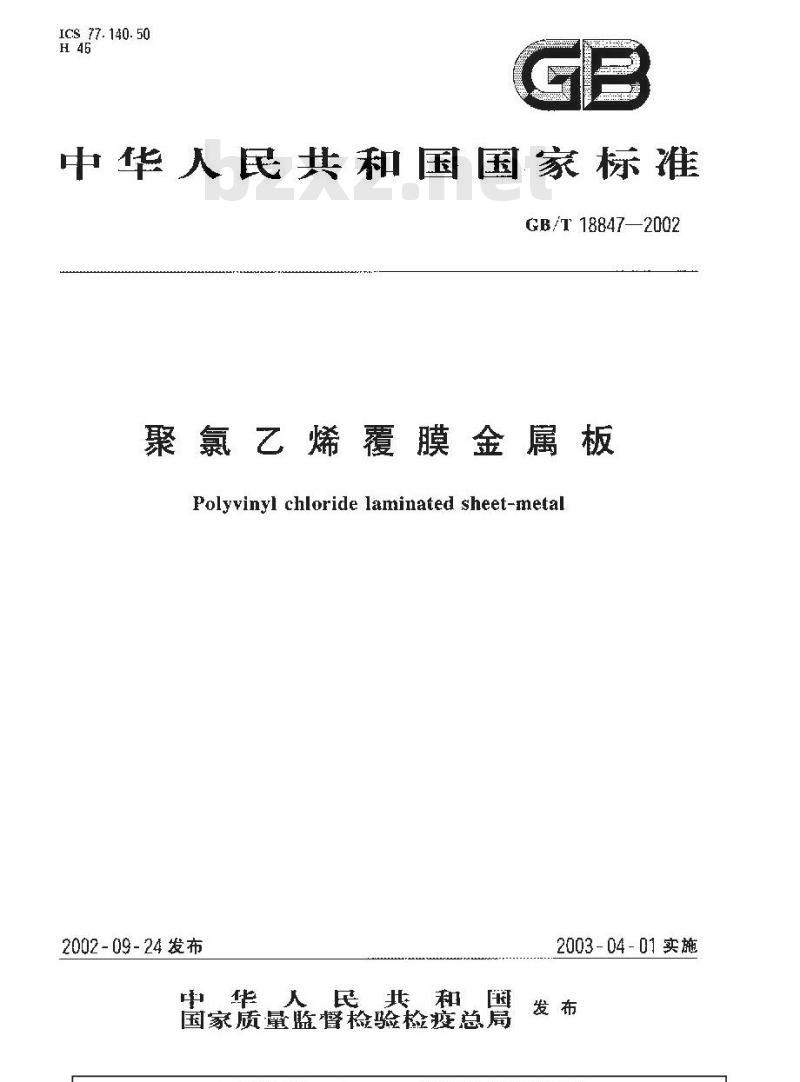

ICS 77. 140. 50

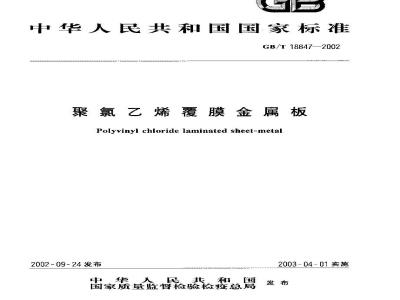

中华人民共和国国家标准
GB/T 188472002
聚氯乙烯覆膜金属板
Polyvinyl chloride laminated sheet-metal2002-09-24发布
中华人民共和国
国家质量监督检验检疫总局
2003-04-01实施
:comGB/T 18847—2002
本标推非等效采用H本工业标准 JIS K 6741--1932聚氯乙烯短膜金属板》.其 JIS K 67111992标谁的主要差异：
对产品型写命名现则标记代号进行了重新现定；一产品适用范围减少了高耐蚀，季节性外部装潢用部分，考虑到月前该产品在国内的主要应拥范围：
-将原材料金属板种类由原标准的七种减为三种,工要考患到日前在国内该产品的适用性各生产厂加能力以及原材料的配套供给情况：增加了产品外观质量.色差.光译度、耐污染性.背涂层硬度及背涂层斥度等测试功日，增加产品等级以及密合性分级判定方法；增加了捡验规则及包装、标志、贮存与运输的要求，主要是方便用户使用及操作，更好的保证产品质基,也使产品标准从结构上更临完善本标准国隧西省质量技术蓝督局提出，本标准由国家质量监督检验检疫总局批准。本标准由国家质量监督检验检疫总局归口。本标准起单位西飞国际爱塑金属工业点本标雄主要起草人：李思安、鲁、伟、欧、杰、张佣军、李小书、良择泰,方尔善、赵中全、工志宏。1范围

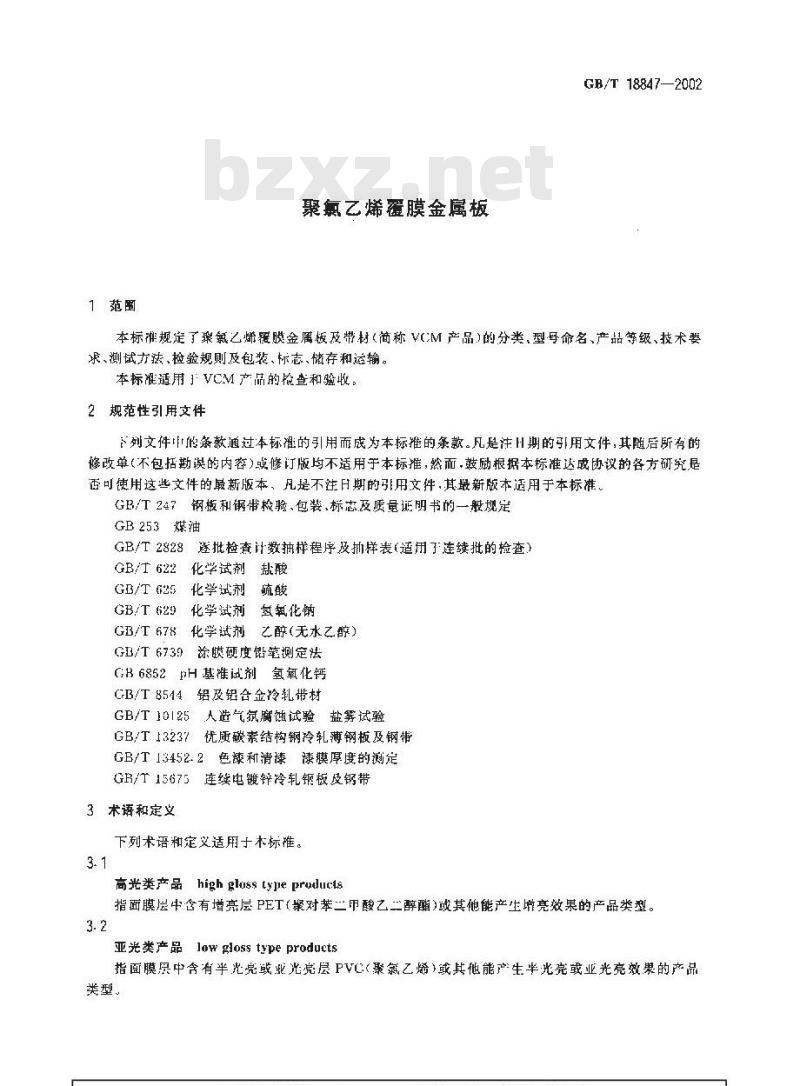

聚氨乙烯覆膜金属板
GB/T 18847—2002
本标准规定了染氟乙烯覆膜金属板及带材（简称VM产品）的分类，型母命名、产品等级、技术要求、测试方法、检验规则及包装、标志、储存和运输。本标准适用VCM产品的检查和验收。2规范性引用文件
下列文件非的条款通过本标逛的引用而成为本标推的条款。凡是注H期的用文件，其随后所有的修改单（不包括勤误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文，其最新版本适用于本标准。GB/T247钢板和钢带检验、包装、标志及质悬证明书的一般规定GB253煤油
GB/T2828遂批检查计数抽样程序及抑样表（适用了连续批的捡查）GB/T 622
化学试剂盐酸
GB/T G25化学试剂毓酸
化学试剂氢氧化钠
GB/T 629
GB/T678化学试剂乙醇（无水乙醇）GB/T6739涂膜硬度钻笔测定法
GB6852FH基推试剂氢氧化钙
CB/T8514铝及铝合金冷轧带材
GB/T 10125人造气氛腐蚀试验盐雾试验GB/T13237优质碳素结构钢冷轧薄钢板及钢带GB/T13452-2色漆和清漆：漆膜厚度的测定GB/T15675连续电镀锌冷轧钢板及钢带3术语和定义
下列术语和定义适用于札标推。3. 1
高光类产品highglosstyjeproducs指面膜层中含有增亮层PET(聚对萃二甲酸乙二醇酯)或其他能产生增亮效果的产品类型。3.2
亚光类产品lowglosstypeproducts指面膜层中含有半光完或业光亮层PV心（聚氮乙烯）其他能产生半光亮或业光亮效果的产品类型。

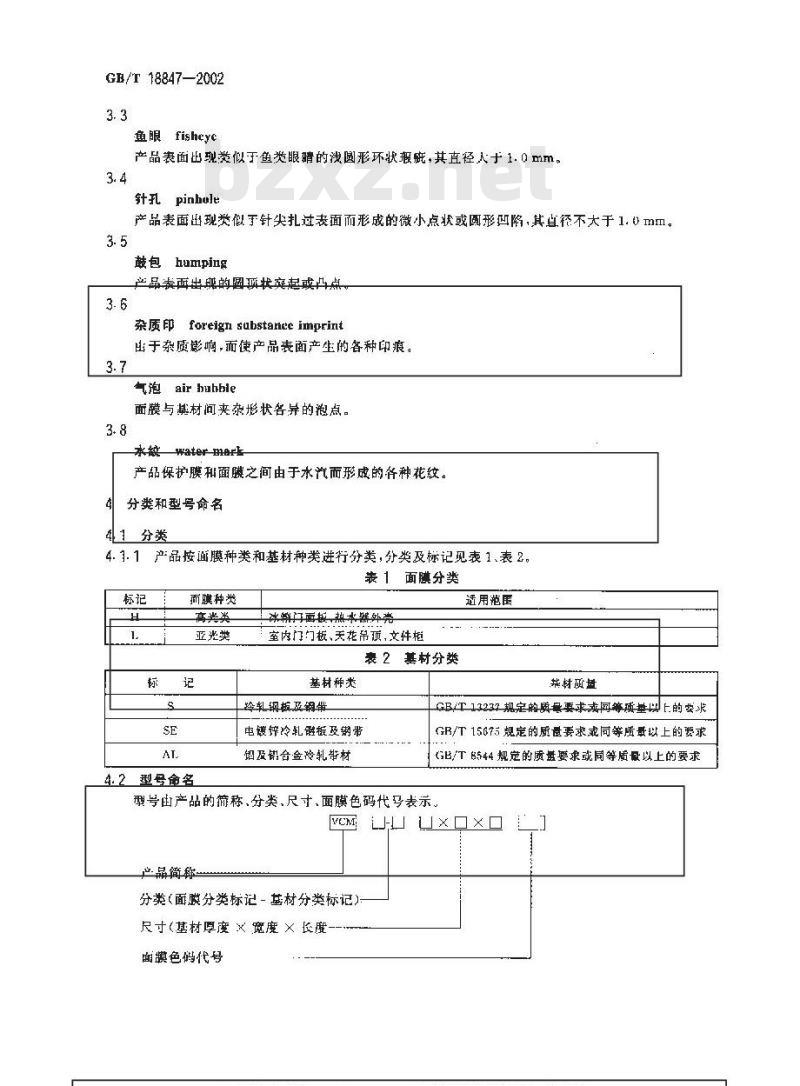

GB/T 18847—2002
鱼眼fisheye
产品表面出现类似于鱼类眼晴的浅圆形环状鹿，其直径人于1.0mm。3.4
针孔pinhole
产品表面出现类似于针尖扎过表面而形成的微小点状或圆形凹陷，其直径不大于1.0mM。3.5
鼓包hamping
产品表面出现的因项状起或凸点3.6
杂质印foreign substanec imprint出于杂质影响，而使产品表面产生的各种印痕。3.7
气泡air buhhle
面膜与基材问夹杂形状各异的泡点。3.8
水纹water mark
产品保护膜和面膜之间由于水汽而形成的各种花纹。分类和型号命名
41分类
4.1.1产品按面膜种类和基材种类进行分类，分类及标记见表1、表2。表1面膜分类
面膜种类
高光类
亚光类
4.2型号命名
冰鞘门面板热水器外亮
室内门门板、天花吊顶，文件柜表 2基材分类
基材种类
冷轧钢板铜制
电镀锌冷乳避板及钢带
铅及铝合金冷轧带材
适用范围
GB/T13237规定的质量要求或网等质量以上的要求GR/T15675规定的质量要求或同等质量以上的要求GB/T6544规定的质量要求或同等质最以上的要求型号出产品的篇称、分类、尺寸、面膜色码代号表示VCM
广品简称
分类(面膜分类标记-基材分类标记）尺寸(基材厚度义 宽度× 长度
面膜色码代号
GB/T 18847—2002

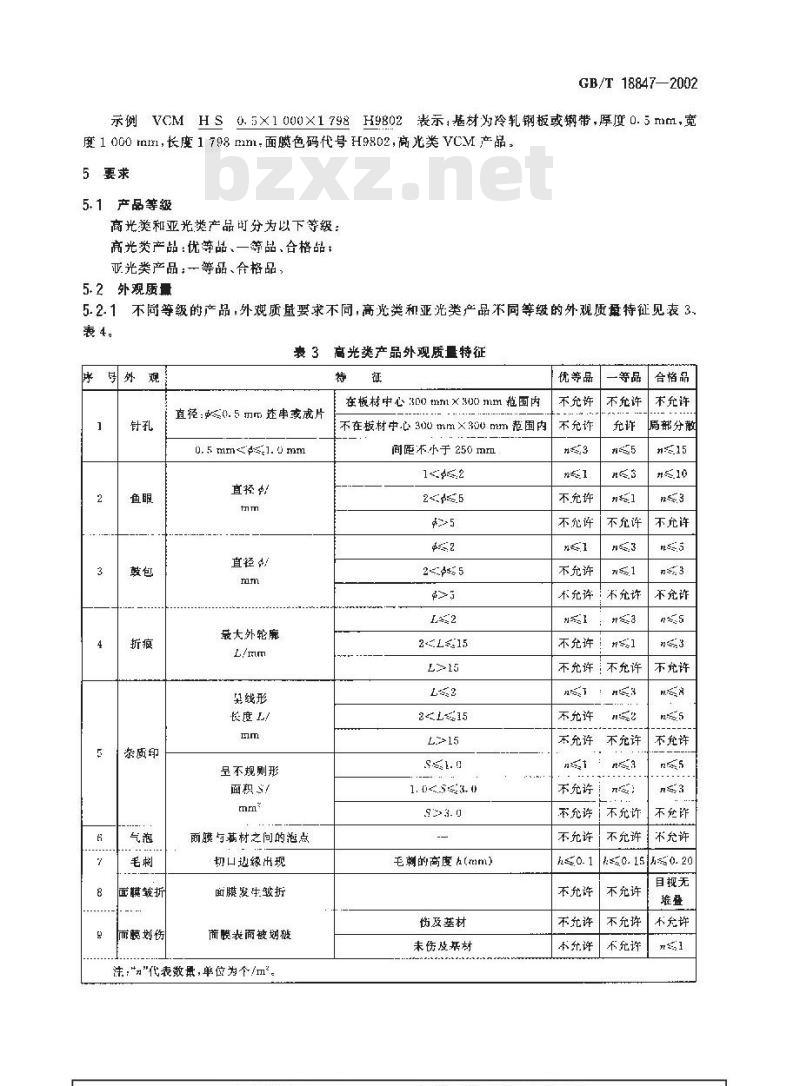

示例VCMHS0.5×1000×1798H9802表示，基材为冷轧钢板或带，厚度0.5mm，宽度1000rmr1，长度1798mm.面膜色码代号H9802，高光类VCM产品，5要求
5.1产品等级
高光类和亚光类产品可分为以下等级：高光类产品：优等品、一等品、合格品t亚光类产品：一等品、合格品，5.2外观质量
5.2.1不同等级的产品,外观质量要求不同，高光类和亚光类产品不同等级的外观质特征见 3.表4。
表 3 高光类产品外观质量特征来
号外观
杂质印
面髓皱折
而膜划伤
直径:0. 5 mr 连串变或片
0.5mm≤s1.0mm
直径4
最大外轮廊
哭线形
长度L
呈不规刷形
面积S
面膜与基材之间的范点
切口边缘出现
面膜发生皱折
而膜表面被划破
注：\,\代表数量,单位为个/m。特
在板材中心30ommx3uomm范围内
不在板材中心300mm×300mm范围内间距不小于 250m
2+≤$15
1. 0<.53.0
毛刺的高度h(nmm)
恢及基材
未伤及基材
优等品
不充许
不充许
不允许
不允许
不充许
不充许
不允许
不允许
不允许
不充许！
不允许不允许
不允许
不允许不允许
不充许！
不允许
不充许
不允许
不充许
本允许
不充许
不充许
合格品
不允许
局部分散
不充许
不允许
不允许
不允许
不於毕
不允许
0.1540.20此内容来自标准下载网
不允许
不充许
不充许
目视无
不允许
CB/T 18847-2002
花纹差异
面膜皱折
面膜刺份
直径邮
最大外轮郎
表4亚光类产品外观质量特征
5---20
花蚊出现不一致
面积比V
面膜发生皱折
面腰表面被划破
注;“n\代表数量,单位为个/m*:5.3技术指标
技术指标见表 5。
测斌埃目
光泽度
密合性
折李性
低温加,T性
耐沸水性
标记笔
10%（质摄分数》HCl
10%<质量分数)Na0H
10%(质量分数)H,S0
10%（质量分数)Ca(DH)。
无水乙醇
背涤层序度
背涂层度
耐蚀性
白娘性
水纹面积与单位面积之比
伤及基材
未伤及基材
表5技术指标
技术指标
单色面膜麦面色差色8
多色面膜花纹视无明显差异
高光类产品光择度（280
不允许
不充许
不免许
不充许
不充许
不充许
不在许
亚光类产品(表面经润光处理)光泽度 30G心8亚光类产品(表面未经测光处理)光择度 Gs;30等级不低于B3级(参见附录A)
面腹应无裂痕，裂纹和剥离
面膜成无裂痕,裂纹和剥离
面膜应无收,裂衰,裂纹、剥落和变超色面膜应无污染和无变褪色
面膜应无补色、溶胀,离层等现象5 μm-13 pm
不小于21碧第硬度值
测试杂件下.1000h.无锈佛
试片上的火苗庞在2 ε内熄火
含格品
不充许
不充许
目视不审显
目视无堆叠
不允谁
5.4结构、标准尺寸和尺寸充差
5. 4. 1 结构
结构示意图见图1。
宽度；
保护膜层；
2”：简膜层；
途胶层
基材层；
背漆涂层：
背漆厚度：
基林厚度，
---面膜层学度
5.4.2标准尺寸
标推尺寸见表65。
宽度B/mm
图 1 结构示图
表 6 标准尺寸
长度L/am
带材的长度由方协定
注:对产品标准尺寸有特殊要求时,可由供需双方协商5. 4. 3尺寸允差
尺寸允许差见表7。
GB/T 18847—2002
dtfμm
GB/T 18847—2002
觉度R
长度L
不平度
810:±.5:R100±1,
表 7 尺寸允差
尺寸允差
7:52 000 ±1. 0;2 000-:23 600: ± 1. 5每米不人于 5
注：对产品尽寸充差有特殊要求时可由供两双方协商6测试方法
6. 1测试环境和试片采样
环境温度为(25±5)℃,相对湿度不太于65%。生产过程中,任意抽联试样，按测试项目要求的尺小和数量裁剪，制作试片。6.2外观质量
6. 2. 1 测试条件
）室内；
试止表断与光源距离为1.0m；
域片表面半均脏度4低手 120 1xd）光源采用管状日光灯：
4-2.2试片尺寸
数向尺寸应不小于600 mm。
6. 2. 3试片数量
6. 2. 4测试设备
照度计,其测景最小分度为 1 1x。6. 2. 5 测试步聚
\）将试片面膜层朝上，置于操作台上1b）打开照度计，洲量试片表面的平均照度；距离试片表面 0,3 m～]. 0 m范围内，日视观察试片表面。6.3色差
6. 3. 1 试片尺寸
300mm×300mm
6. 3. 2 试片数量
6. 3. 3 测试仪器
色差仪,其测量最小分度为0. 1.6. 3. 4测试步骤
a）将试片面膜层朝上，平登于试验操件台上单位为毫米
b）在其中一张试片中央部位选取一个点作为标准样,打开色差仪，记忆标准样的色彩值(,},用水性标记笔作出厕圈标记：
c）在另外一张试片中央邮位选取两个不紧邻的测量点，用水性标记笔作出圆圈标记，并用色差仪对这两点进行测量，记录两次的测董数值（EE,)d）计算色差AE,
AE - (E+ E,)/2
戏啦：
△E——试片的色差：
E：标锥样色彩值；
F,第·个渊鼠点的色彩值：
E—第一个测量点的色彩值；
E一一第一个测量点色彩值与标准色彩值之差·邮第一个谢量点的色差：E一一第二个测量点色彩值与标准色彩值之差,即第二个测量点的色差。6.4光泽度
6.4.1 试片尺寸
200 mmX200 mm.
6. 4.2试片数量
一片。
6. 4. 3 测试仪器
光泽仪，其测量最小分度为心1。6.4.4测试步骤
a）将试片面膜层朝上，平置试验操作台上；[）将光泽仪测鼠角度选择至60°,用标准测试片校指定的基推值；GB/T 18847—2002
当读数稳定后，在试片上任选三个不紧邻的点，测量各点的光浮度，并记录测董值G、G2、G！d）计算光泽度G：
G=(G+G2+G3)/3
式中：
：试片的光泽度：
G一一第一个点的光泽度;
G——第二个点的光泽度;
Cs—第兰个点的光泽度。
6. 5密合性
6.5.1试片尺寸
90 mmx 90 mm。
按图2,距离试片中心线两侧2.5mm，长50mm的纵横备两条直线上，用美工刀透面膜层。6.5.2试片数量
两片。
6.5.3测试设备
杯突试验机(选用420 mm 冲头),平口镊子、卡尺。6.5.4谢试步骤
a）把试片面膜层背向冲头.试片中心线与冲模中心保持一致；b）在每分钟30nm120mm范围，确定任一速度，若基材为冷轧钢板或钢带时，等速压进6㎡in，若基材为铝及铝合金带材时，等速压进3mm,卸载后，按照附录A观察杯突后试片中央方块邀缘处自然剥离的状态，并记录；c）使用平口镊于对杯突后试片中央方块的边缘处，向外进行离,用卡尺测量剥离部分的最火长度(1):
GB/T18847—2002
l）对照附录 A,判定试片的密合性分级。1 面膜
粘接层·
3基材。
图 2 衡合性试片
6. 6折弯性
6. 6. 1 试片尺寸
按图3所示，在板材宽度的中央部位沿纵向、横向分别裁前50mm×150mm的试片。额应
图3试片制作示意图
6-6.2试片数量
纵向,横间各一片
6.6.3测试设备
于工台错或专用折弯机。
6. 6.4测试步骤
将试片面膜层向外，放布手工台钳或专用折弯机上分别折弯90°，折弯半径为试片的厚度，且规查看试片而膜层的折弯处。当用户对产品有0T折弯性能要求时，折弯角为180°。6.7 低温加工性
6. 7. 1 试片尺寸
同 6. 6. 1。
6.7.2试片数量
纵向，摘向各一片。
6.7.3测试设备
乎工台钳或专用折弯机、冰箱。6.7.4测试步
将试片留于冰箱中，在（一515)℃中保持1h后取出，立刻按6.6.4折弯。6.8耐沸水性
6. 8. 1 试片尺寸
20 mm X.100 mm。
6. 8. 2 试片数量
6.8.3测试设备
500mL烧杯、加热装置
6.8.4测试步骤
GB/T 18847—2002
a）在烧杯内人2片～3片瓷片或沸石，注人软化水商度约10cmn，加热至缓侵沸腾：b）格试片浸入烧杯中，加热60m:n后取出，用自来水充分冷却后，十燥：c）日视查看试片面膜层。
6.9耐污染性
6. 9. 1 试片尺寸
90 mmx90 Im,
6. 9. 2 试片数量
两片。
6. 9. 3 测试仪器
真径不小于120mm的表面血，黑、蓝、红三种油性标记笔。6.9.4试验试剂
1号煤油，符合GB253规定。
6.9.5测试步骤
a，用油性标记笔在一片试片面膜表面上划写三道印迹，且不伤及面膜层，每种颜色各划写次，划印长约30tmru～5mm，待试片表面完全下燥后.用脱脂棉懿取丙酮（化学纯)溶液进行擦，观察试片面膜层；
h）在表面耻中注入煤油，将另一片试片完全漫人表面血静置1h后取出，用脱脂棉干，观察试片面膜层，
6. 10 化学稳定性
6. 10. 1 试片尺寸
50mx100m
6. 10. 2 试片数量
两组,每组左片。
6. 10. 3 测试仪器
五个500 I.烧杯。
6. 10.4 试验溶液
10%(质量分数)盐酸(HC1)溶液.盐酸符合GB/T622规定；t
b）10%（质基分数）氢氟化钠(NaOH)溶液、氢氧化钠符合GB/1629规定；10%(质量分数)硫酸(H,S),)溶液.硫酸符合GB/T 625规定;d）10%（质量分数)氢氧化钙（Ca(OH):)溶泌，氢氧化钙符合GB/T6852规定；e）无水Z醇，衔合GB/ 678规定。(7B/T18847—2002
6. 10. 5 测试步酶
在烧杯上分别粘贴上述试验溶液的标签,并注人相应的溶,烧杯内液面高度不小于a)
b）将试片金属部分暴露面改周迟约5 mm 用胶带密封保护并编号,依饮放人烧杯内,每个烧杯放两片(每组一片）,且互不接触并完全浸没；烧杯加盖，5h后取出：
t）用自来水将试片冲洗干，然后用滤纸或吸水纸干爆其面膜层，观察试片面膜层。6. 11背涂层厚度
[6-11-1试片尺寸
90 mmx 90 mm.
6. 11. 2 试片数量
一片。
6.11.3测试仪器
测厚议，其精庭为土0.1。
6. 11. 4 测试步骤
按GB/T13452.2中方法5的规定，6. 12背涂层硬应
6. 12. 1 试片尺寸
50mmX100mmg
6. 12- 2 试片数量
6.12.3测试仪器
2H硬度值的中华牌铅笔。
6. 12. 4测试步嘉
按GB/T6739\手动法”的规定。6. 13耐蚀性
6. 13. 1 测试条件
符合GB/T10125规定
6. 13. 2 试片尺对
50 mmx100 mm.
6. 13. 3试片数景
两片。
6- 13. 4 测试步骤
将试片金属部分的景懈面及周边大约5 mm进行有效保护；a)
按GB/T10125规定进行试验，试验间1000 h，月视查看试片面膜层中央30 mmx80 mm范围内变化。6.14首炼性
6. 14. 1 试片尺寸
10 mmX150 mm.
6. 14. 2 试片数量
6.14.3测试装量
带灾子的试验架、喷口直径为Omm的酒精喷灯或类似的测试设备、秒表。
