标准内容
ICS.73.120

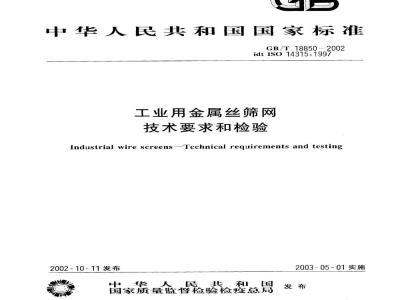

中华人民共和国国家标准
GB/T18850-2002
idtIS014315:1997
工业用金属丝筛网
技术要求和检验
Industrial wire screens--Technical requirements and testing2002-10-11发布
中华人民共和国
国家质量监督检验检疫总局
2003-05-01实施
GB/T18850—2002
本标准等同采用ISO14315:1997《工业用金属丝筛网本标准附录A是提示的附录。
本标准由中国机械工业联合会提出,技术要求和检验》。
本标准出全国筛网筛分和颗粒分检方法标准化技术委员会归口I。本标准起草单位:机械科学研究院,国营540厂本标准主要起草人:余方、宋如轩、吴国川。GB/T18850—2002
ISO前言
ISO(国际标准化组织)是世界范围内的各个国家的标准团体(ISO成员国)的联合组织。起草国际标准的工作通常是由ISO技术委员会承担。每个ISO协作的国际组织,政府及民间也参与标准的起草工作。在电工技术标准化方面,ISO与国际电工委员会(IEC也密切合作。技术委员会通过的国际标准草案还要经成员国投票表决。作为正式标准出版要求至少有75%的成员国投票表决通过。
国际标准ISO14315是由ISO/TC24/SC3筛网、筛分和其他颗粒分检方法技术委员会中的工业用金属丝筛网分委员会制定的。中华人民共和国国家标准
工业用金属丝筛网
技术要求和检验
Industrial wire screens--Technical requirements and testing1范围
GB/T18850—2002
idtISO14315:1997
本标准规定了用于筛分和过滤的工业金属丝筛网的术语和一般用途、公差、技术要求和检验方法本标准适用于符合ISO4783-3预弯或压力焊接的金属丝筛网,其材料为高强度钢、不锈钢或其他材料的金属丝。
本标准不适用于符合ISO4783-2《工业金属丝筛网和金属丝编织网网孔尺寸和金属丝直径组合选择指南第2部分金属丝编织网优选组合》(见GB/T5330工业用金属丝编织方孔筛网》。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T10611--1989上业用网网孔尺寸系列(eqVISO2194:1972)GB/T5330.1一2000工业用金属筛网和金属丝编织网网孔尺寸与金属丝直径组合选择指南通则(egvISO4783-1:1989)
5工业用金属丝
JB/T7860—1995
IS0)4783-2:1989工业用金属丝筛网和金属丝编织网网孔尽寸和金属丝直径组合选择指南第2部分:金属丝编织网优选组合ISO4783-3:1981
3定义
工业用金属丝筛网和金属丝编织网网孔尺寸和金属丝直径组合选择指南第3部分:预弯或压力焊接金属丝网的优选组合本标准使用下列定义。
3.1网孔尺乎w
在投影平面中间位置测量的两相邻经丝或纬丝之间的距离(见图1)。3.2丝径d
金属丝筛网上金属丝的直径(见图1)。注:在金属丝筛网生产过程中丝径可能稍有变化。3.3孔距P
a)相邻金属丝中心之间的距离。b)名义上网孔尺寸w和丝径d之和(见图1)。中华人民共和国国家质量监督检验检疫总局2002-10-11批准2003-05-01实施
GB/T18850—2002
网孔月
3.4经丝
有纵高分布、排列的金属丝
制造中,筛网上所
3.5纬丝
所有横向分布、排列的金属丝
制造中,筛网
3.6单位长度网孔目数
在给定的单位
3.7筛分面积率
a)在整个筛
b)基本网孔
一行连续数出的网孔数目。
丝径和孔路
后上,所有网孔面积占筛分面积的百分比。P
U的平方与基本孔距P
圆整到整数的百分比:
........
3.8筛网型式
经丝和纬丝被预鲁型或框被此相连形成筛网的方式[见附录...(1)
A(提示的附录)中的表A1]。
3.9工业用金属丝稳固性
金属丝筛网的稳周性最决于经丝之间的交织和互锁形成的张力
和纬丝
注:它受材料的抗拉强
d的比值和型式
3.10单位面积的质量
用下列公式计算:
式中:d-
丝径,mm;
网孔尺寸,mm;
成型深度的影响
筛网型式变化系数(见附录A中的表AI);材料密度,kg/m(见附录A中的表A2)。a
注:式(2)给出了单位面积计算出的质量(kg/m*),而实际值可能小,其偏差在3%以内。3.11主要缺陷
严重影响网孔尺寸或筛网表面质量的产品缺陷。4技术要求
(2)
关于金属丝筛网的网孔尺寸、金属丝和网孔尺寸与金属丝径组合的技术要求见GB/T10611、GB/T5330.1JB/T7860和ISO4783-3的规定。2
4.1丝径公差
GB/T188502002
在编织前,丝径的尺寸公差应按JB/T7860中的规定。编织过程中通常会使金属丝变形,从而影响它的丝径。在编织后,丝径公差没有规定,丝径应按5.1的规定测量4.2网孔尺寸公差
网孔尺寸公差在表1中给出。
注:下述下标字母“s“用以表示工业用金属丝筛网。4.2.1公差Y.:网孔算术平均尺寸Y,是在经丝和纬丝方向上测量并计算的网孔尺寸的算术平均值的公差。实际网孔尺寸的算术平均值偏差应不超出基本尺寸士Y。
4.2.2公差X,:网孔尺寸的最大值CHINA
X,值是所有网孔尺寸偏离基
际尺寸与基本尺寸允许的最大信根据经验,由于单一网孔
网孔基本尺寸
63w125
164此内容来自标准下载网
4.3主要缺陷允许数目
4.3.1商业化生产的金
尺寸的公。X,值是分别从经丝和纬丝方向上测量的单个网孔实负X,值并不影响筛分过程,X,值只取正值。表
网乱尽寸的公
尺公差
主制造缺陷,制造者和用户一定要在金属丝筛网单位面积网不可能不存在
上达成协议。金属丝筛网成品率的百分比应得到用户的同意,并且应根上允许的主要缺陷的性质
据金属丝筛网成片的尺寸而改
免许的主要缺陷的数目按表2的规定4.3.2除非供需双方另有协议
4.3.3按尺寸切成的网片,其主要缺图的允许数目及其位置应得到用产的同意。否则其主要缺陷的允
许数目应符合表2的规定。
网孔基本尺寸u
6331.58主要缺陷允许数目
每10m主要缺陷的最大数目
GB/T18850—2002
4.3.4如无特殊规定,对没有产生过大尺寸网孔或明显影响金属丝筛网表面质量的较小制造缺陷,应判为合格品,
4.4金属丝筛网的平整度
金属丝筛网可能在经线和(或)纬线方向上产生卷曲,无法保证筛网绝对平整。4.5表面状态
金属丝筛网可能覆盖一层由制造过程原因涂覆的油膜。金属丝可能有在拉丝过程中所用辅助材料的痕迹:有的线材可能有腐蚀的痕迹。面可能有拉丝或制造过程产生的痕迹。注:经丝和纬丝之间的扭曲一般来说是有差异的。4.6金属丝筛网制成的矩形筛分表面4.6.1概述
矩形筛分表面由金属丝筛网构成。在按尺寸切成的带或不带条状钩的网片上施加张紧力,并将其固定在筛框上。
筛分表面的全部尺寸标明如下:a)在平行于被筛分物料的流动方向;b)在交叉于被筛分物料的流动方向(见图2)。4.6.2不带条状钩的筛分表面的公差不带条状钩的筛分表面的基本长度和宽度的公差应符合表3的规定表3不带条状钩的筛分表面的公差尺寸α或b
20001000300a.b1000
1)d-丝径。
4.6.3带条状钩的筛分表面的公差筛分表面可以被条状钩张紧:
横向(侧面张紧),见图3或;
纵向(端部张紧),见图4。
图2筛分表面尺寸
公差”
±(6+d)
±(3+d)
±(2td)
GB/T18850--2002
图3侧面张紧
注:在条状钩的外侧和金属板内侧之间必须留出10~15mm的间隙。G
图4端部张紧
注:在条状钩的外侧和金属板内侧之间必须留出1015mm的间隙,GB/T18850—2002
被筛分物料的流动方向,在带条状钩之间的筛分表面的尺寸应表示为:a)b%侧面张紧带有向上弯曲的条状钩;b)a端部张紧带有向下弯曲的条状钩或一端向下而另一端向上弯曲的条状钩;c)ahia端部张紧一端为向下弯曲的条状钩而另一端为一平直的拉紧棒,见图4。条状钩的长度应根据筛分表面的其他尺寸确定,标记为L。条状钩的平行度的偏差为。
带条状钩的筛分表面的尺寸公差和测量见表4。表4带条状钩的筛分表面的公差和测量尺寸符号
公差\/mn
(5+2d)
mm/1000mm
条状钩外侧之间侧面张紧)
条状钩内侧之间(端部张紧)
向下鲁曲的条状钩内侧和平直张紧棒外侧之间端部张紧
条状钩总长
条状钩的平行度
1)d=丝径
4.7材料
金属丝筛网的
应由下列材料之一制造:
6~0.85%的高强度钢冷拔而成,与金属丝径有关的抗拉强度为:900~a)含碳量为
2000N/mm;
b)不锈钢、合金
由用户规定:
于编织的金属材料。
c)其他被认可的
来标记,如果没有,可按商品目录标记材料应根据相应
检验方法
金属丝径
如果有足够空间使用的测量金属丝径可以在筛网上测量,或者也可以将网丝从筛网上拆下测量,见图5和图6。
图5带刻度盘的卡尺
5.2网孔尺寸w
GB/T188502002
0.002mm0.2
5.2.1平均网孔尺寸
网孔尺寸应沿经向和纬高分别测量。图6千分尺
美饰网,所测量的
对于30m长的整
网孔数应按
切成的网片也应测量格可致量的网孔数。a)16mmb)4mm到毫米读数,将测量
c)1mm减去网丝的基本尺寸
宝。对于一
和C的规定
25mm,测量5个单独的网孔,见图5
卷网的一部分或按尺寸
,刻度为mm的钢尺应沿经丝和纬丝的方向平放,测量1个子距的长并近似以10,得到平
后得出平均网孔尺,见图7。
均孔距·减去网丝的基本尺寸
测量步骤同b),但应测量20个孔距的长,并将结果除以20,得出平均孔距,等出平均网孔尺寸。
10个孔距的被测孔列即5e.5mm长度5.2.2网孔尺寸的最大值X,(见4.2.在计算检验结果时,两边10mm的边宽不考惠在内,对于大于5mm的网孔,每边相当于两个网孔的边宽不考虑在内。
6检验文件
6.1订单要求的说明
要求的说明应确认产品符合本标准的要求。6.2试验报告
试验报告应确认产品符合本标准的要求,由制造商单独地通过确认和认可的质量体系认证。6.3检验证书
对于用户特殊的需求,证书应单独给出检测结果的说明,此检测结果应给出从编织的经向和纬向测量的平均网孔尺寸和丝径。
6.4化学分析
GB/T18850—2002
金属丝的材料化学分析应提供报告·或有拉丝厂家或丝材加工批或熔号的分析。6.5其他试验
除非用户有其他要求,尺寸或其他检测应按制造商的检测规程进行。7订货资料
7.1基本资料
顾客一定在询价或订货时提供下列基本资料给制造商,以便制造商提供正确的材料。a)需要的数量,网片或卷网的尺寸;b)网孔尺小to;
c)丝径d:
d)除高强度钢(见4.7)以外的材料;e)如不是A型(见ISO4783-3表1).应说明编织类型:[)如不是表3和表4中规定的网片的公差,应说明网片的公差。7.2附加资料
如果需要.顾客在询价或订货时应明确:a)是否需要检验证书,以及检验证书的类型。如果没有此需要,可以给一个合格的说明。b)是否有本标准中规定以外的附加要求。8发货
8.1网卷
8.1.1网卷的长度取决于丝径,并应由供需双方认可。卷网长度公差应为%。发货的长度应是发货票据中注明的长度。
8.1.2一卷网最多可以三段零散的网组成,每段网的最小长度不得小于5m。8.1.3卷网和零散网的宽度公差应为*2%。8.2网片
见图2和图3。
8.3包装
除非供需双方之间另有协议,工业用金属筛网的包装应由制造商确定。8.4标签
标签内容应包括如下信息:
a)生产厂的名称或商标;
b)网孔尺寸(基本尺寸);
c)金属丝直径(基本尺寸);
d)材料牌号;
e)编织型式:
[尺寸和数量。
GB/T18850—2002
附录A
(提示的附录)
筛网型式变化系数和材料密度
筛网型式和筛网型式变化系数按表A1的规定A1
表A1型式和筛网变化系数
注:本表内容与1S01783-3:1981中表1相同名
双向弯典筛网
单向隔波弯曲筛网
双向隔波弯曲筛网
锁定(定位)弯曲筛网
平顶弯曲
压力焊筛网
注:这些系数作为参考性指标给出.实际数值可能因加工过程不同而变化。筛网变化系数
