GB/T 19448.1-2004
基本信息
标准号： GB/T 19448.1-2004
中文名称：圆柱柄刀夹 第1部分：圆柱柄、安装孔-供货技术条件
标准类别：国家标准(GB)
标准状态：现行
发布日期：2004-02-10
实施日期：2004-08-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：165416
标准分类号
标准ICS号：机械制造>>机床装置>>25.060.20分度和刀具/工件夹持装置
中标分类号：机械>>工艺装备>>J41刀具
关联标准
采标情况：ISO 10889-1:1997,IDT
出版信息
出版社：中国标准出版社
书号：155066.1-21079
页数：16开， 页数：9， 字数：15千字
标准价格：10.0 元
出版日期：2004-08-01
相关单位信息
首发日期：2004-02-10
复审日期：2004-10-14
起草人：樊瑾、许刚、张铁铭
起草单位：成都工具研究所
归口单位：全国刀具标准化技术委员会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国机械工业联合会
标准简介
GB/T19448适用于刀具不转动的机床上，尤其是车削加工机床上使用的圆柱柄刀夹。本部分规定了圆柱柄和安装孔的互换尺寸，及与识别片有关的尺寸。还规定了刀夹的供货技术条件。 GB/T 19448.1-2004 圆柱柄刀夹 第1部分：圆柱柄、安装孔-供货技术条件 GB/T19448.1-2004 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS 25.060.20
中华人民共和国宝家标准
GB/T 19448.1--2004/IS0 10889-1:1997圆柱柄刀夹，
第1部分：圆柱柄、安装孔一一供货技术条件Tool holders with cylindrical shank-Part 1 :Cylindrical shank,location boreTechnical delivery conditions(ISO10889-1:1997,IDT)
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

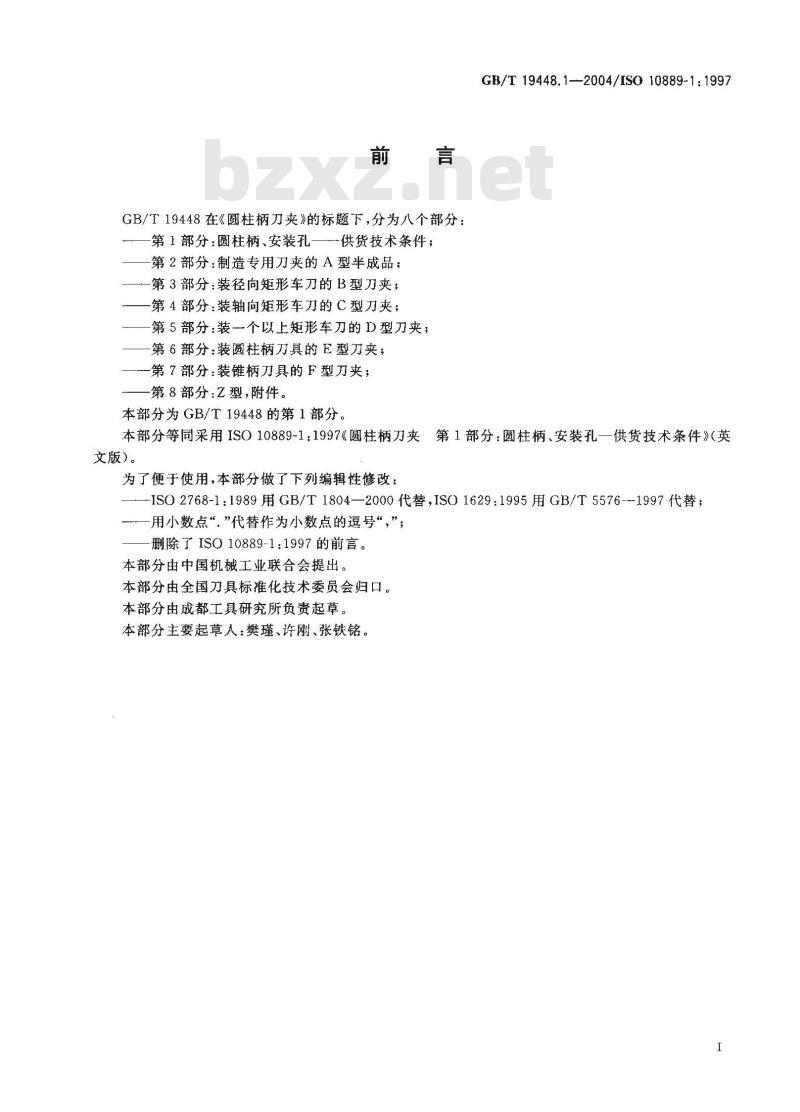

GB/T19448在《圆柱柄刀夹》的标题下，分为八个部分：第1部分：圆柱柄、安装孔—供货技术条件；第2部分：制造专用刀夹的A型半成品；第3部分：装径向矩形车刀的B型刀夹；第4部分：装轴向矩形车刀的C型刀夹；第5部分：装一个以上矩形车刀的D型夹：第6部分：装圆柱柄刀具的E型刀夹；一第7部分：装锥柄刀具的F型刀夹；一第8部分：型，附件。
本部分为GB/T19448的第1部分。GB/T 19448.1--2004/ISO 10889-1: 1997本部分等同采用ISO10889-1：1997《圆柱柄刀夹第1部分：圆柱柄、安装孔一供货技术条件》（英文版）。
为了便于使用，本部分做了下列编辑性修改：ISO2768-1：1989用GB/T1804—2000代替,ISO1629:1995用GB/T5576—1997代替；一一用小数点“。”代替作为小数点的逗号“，”；一删除了ISO10889-1：1997的前言。本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会归口。本部分由成都工具研究所负责起草。本部分主要起草人：樊瑾、许刚、张铁铭、１范围

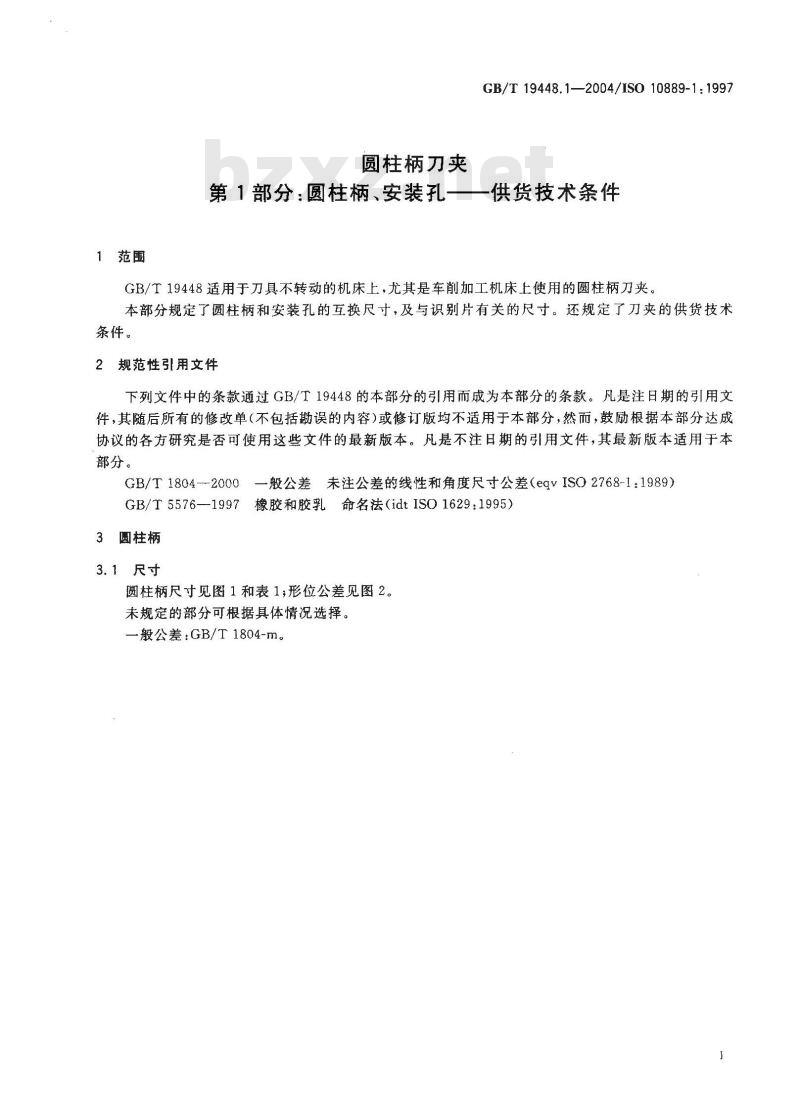

圆柱柄刀夹
GB/T19448.1—2004/IS010889-1:1997第1部分：圆柱柄、安装孔一供货技术条件GB/T19448适用于刀具不转动的机床上，尤其是车削加工机床上使用的圆柱柄刀夹。本部分规定了圆柱柄和安装孔的互换尺寸，及与识别片有关的尺寸。还规定了刀夹的供货技术条件。
规范性引用文件
下列文件中的条款通过GB/T19448的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1804—2000一般公差未注公差的线性和角度尺寸公差（eqvISO2768-1：1989）GB/T5576—1997橡胶和胶乳命名法（idtISO1629：1995）3圆柱柄
3.1尺寸
圆柱柄尺寸见图1和表1；形位公差见图2。未规定的部分可根据具体情况选择。一般公差：GB/T1804-m。
GB/T 19448.1—2004/IS0 10889-1: 19970
注1：测量滚子，公差士0.01 mm。见6.3.2。

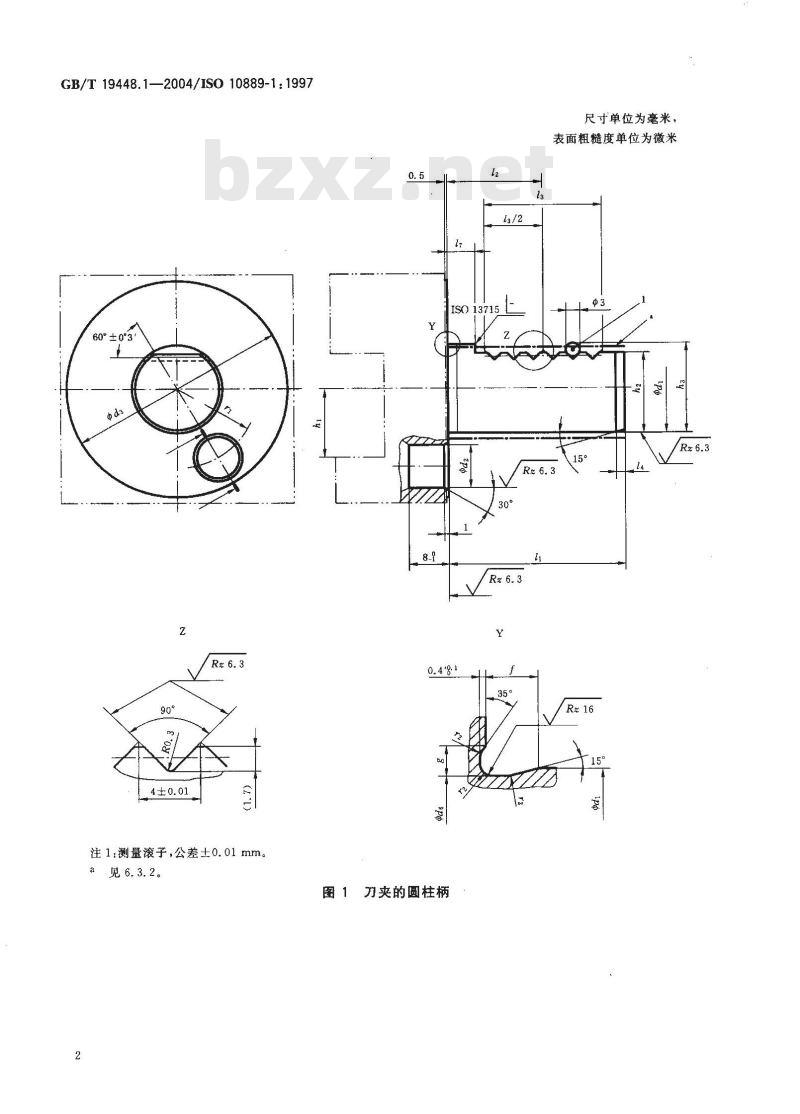

图1刀夹的圆柱柄
尺寸单位为毫米，
表面粗糙度单位为微米
α不应凸起。
公称尺寸wwW.bzxz.Net

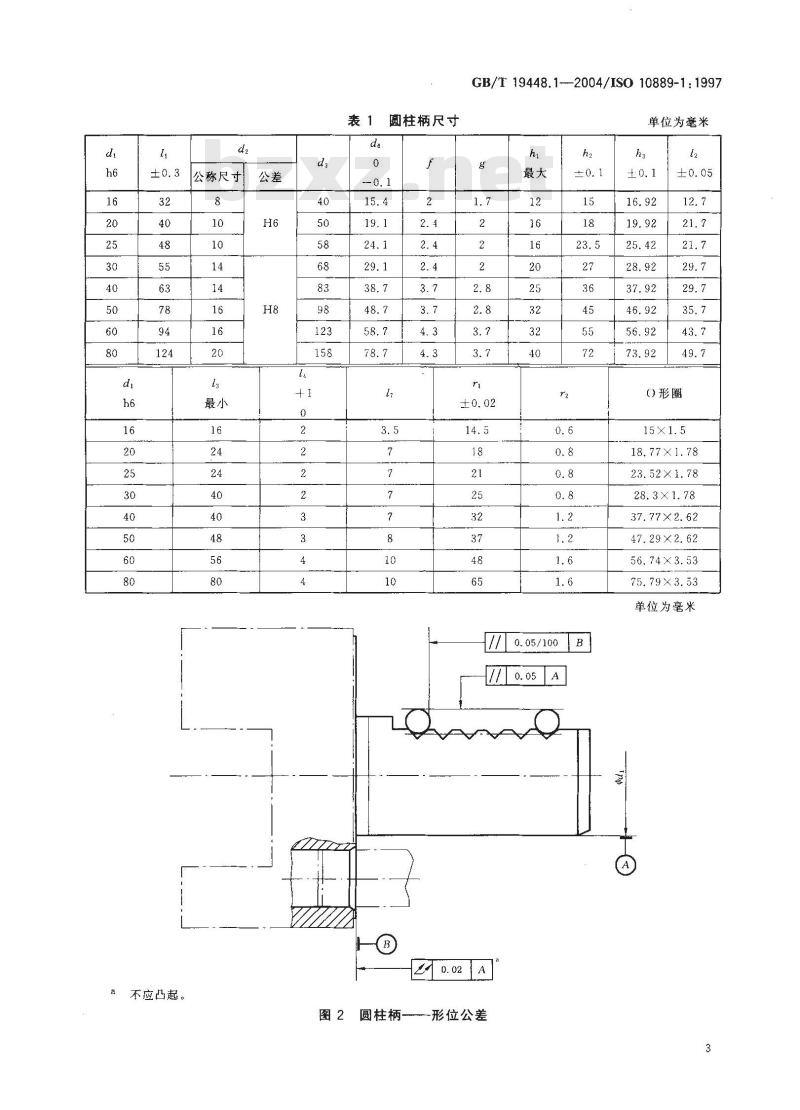

圆柱柄尺寸
GB/T 19448.1--2004/IS0 10889-1:1997单位为毫米
//0.05/100B
图2圆柱柄—形位公差
18. 77 X 1. 78
23.52×1.78
28. 3 X 1. 78
37. 77X 2. 62
47.29×2.62
56.74×3.53
75.79×3.53
单位为毫米
GB/T 19448.1—2004/IS0 10889-1:19973.2标记
按GB/T19448本部分的圆柱柄刀夹应标记以下内容：a）“圆柱柄\；
b）所依据的标准，即GB/T19448.1；公称直径d（mm）；
d）公称长度l（mm）。
示例：
公称直径dl=40mm和公称长度i=63mm的圆柱柄，标记为：圆柱柄GB/T19448.1-40×63
4安装孔
4.1尺寸
安装孔的尺寸见图3和表2；形位公差见图4。未规定的部分可根据具体情况选择。一般公差：GB/T1804-m
接触面。
间隙。
图3安装孔
尺寸单位为毫米
表面粗糙度单位为微米
60°+0°3
4.2标记
公称尺寸
中o.02/16
表2安装孔尺寸
GB/T 19448.1---2004/IS0 10889-1:1997单位为毫米
图4安装孔—形位公差
按GB/T19448本部分的安装孔应标记以下内容：a）“安装孔”；
b）所依据的标准，即GB/T19448.1；32
尺寸单位为毫米
GB/T 19448.1—2004/ISO10889-1:1997c）
公称直径。
示例：
公称直径di=40 mm的安装孔，标记为：安装孔GB/T19448.1-40
5带识别片的刀夹
与识别片有关的尺寸见图5和表3、表4。odi
图5识别片的配合位置
表3识别片的配合尺寸
h最大
制造商决定。
识别片的配合位置尺寸
供货技术条件
按GB/T19448的刀夹应标记如下内容：a）“刀夹”；
0.3×45或RO.3
所依据的标准的相应部分（GB/T19448.2至GB/T19448.7)；b)
破折号；
型式；
破折号；
单位为毫米
单位为毫米
圆柱柄直径di（mm）；
乘号，X；
公称高度h,（mm），或刀夹安装孔特性尺寸；乘号，X；
B型刀夹12尺寸(mm);
k）接触面经硬化处理的刀夹，用字母H表示；1）带识别片的刀夹，用破折号和字母D表示。示例：
刀夹GB/T 19448.3-
所依据的国家标准
圆柱柄直径
公称高度
长度12
硬化处理接触面
带识别片的刀夹
6.2材料
GB/T 19448.1—2004/ISO 10889-1:199750x
圆柱柄和刀夹材料由制造商决定，材料的抗拉强度不应低于900N/mm2。O形圈材料：按 GB/T 5576-1997中的FPM。6.3设计
6.3.1标准设计
标准设计的刀夹不包含识别片和硬化处理的接触面。6.3.2表面
经硬化处理的圆柱柄表面硬度为56HRC～60HRC,硬化深度至少0.5mm。6.4供货范围
刀夹的交货范围一般不包含O形圈。如供货范围包含O形圈，应在标记中提及（用O表示O形圈）。
示例：
公称直径d,=40mm，定位孔直径d2=25mm有0形圈的装圆柱柄刀具的E1型刀夹（GB/T19448.6)，标记为：刀夹GB/T19448.6-E1-40×25-0
6.5标志
按GB/T19448系列标准的圆柱柄刀夹应标志如下内容：依据GB/T19448相应部分的规定；a）
b）对应标准标记示例的特性尺寸；c
制造商的名称或商标。
附加标志由制造商决定或协议决定。标志形式由制造商决定，但不应妨碍刀具的夹紧性能和功能。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
