GB/T 19448.4-2004
基本信息
标准号： GB/T 19448.4-2004
中文名称：圆柱柄刀夹 第4部分：装轴向矩形车刀的C型刀夹
标准类别：国家标准(GB)
标准状态：现行
发布日期：2004-02-10
实施日期：2004-08-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：126200
标准分类号
标准ICS号：机械制造>>机床装置>>25.060.20分度和刀具/工件夹持装置
中标分类号：机械>>工艺装备>>J41刀具
关联标准
采标情况：ISO 10889-4:1997,IDT
出版信息
出版社：中国标准出版社
书号：155066.1-21082
页数：16开， 页数：7， 字数：12千字
标准价格：10.0 元
出版日期：2004-08-01
相关单位信息
首发日期：2004-02-10
复审日期：2004-10-14
起草人：樊瑾、许刚、张铁铭
起草单位：成都工具研究所
归口单位：全国刀具标准化技术委员会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国机械工业联合会
标准简介
GB/T19448适用于刀具不转动的机床上，尤其是车削加工机床上使用的圆柱柄刀夹。本部分规定了柄部按GB/T19448.1要求的装轴向矩形车刀的C1至C4型圆柱柄刀夹的尺寸、标记和补充供货技术条件。对于类似于图示的非标准的装轴向矩形车刀的刀夹，建议采用本部分的技术条件。 GB/T 19448.4-2004 圆柱柄刀夹 第4部分：装轴向矩形车刀的C型刀夹 GB/T19448.4-2004 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS 25. 060. 20

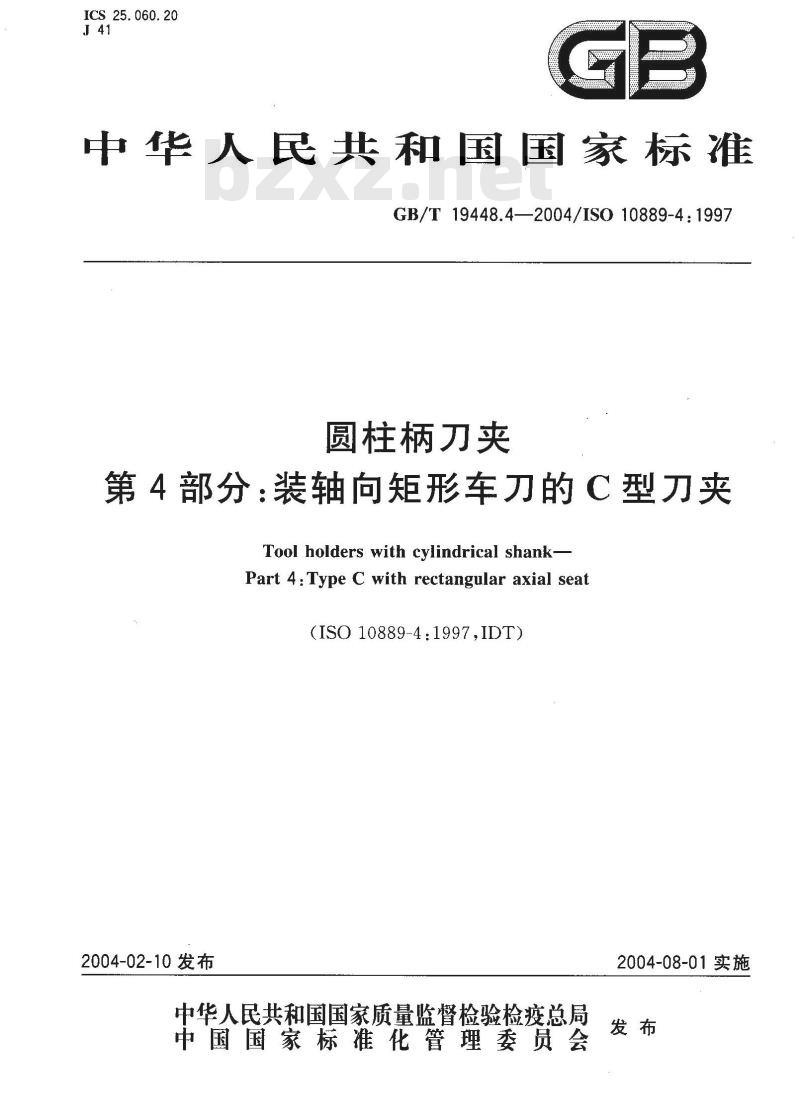

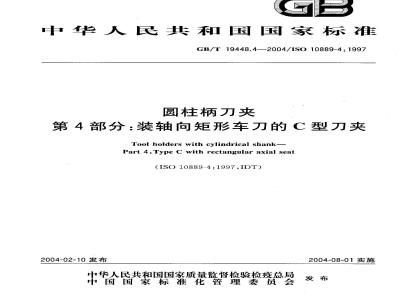

中华人民共和国国家标准
GB/T 19448.4—2004/IS010889-4:1997圆柱柄刀夹
第4部分：装轴向矩形车刀的C型刀夹Tool holders with cylindrical shank-Part 4: Type C with rectangular axial seat(ISO 10889-4:1997,IDT)免费标准下载网bzxz
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施
版）。

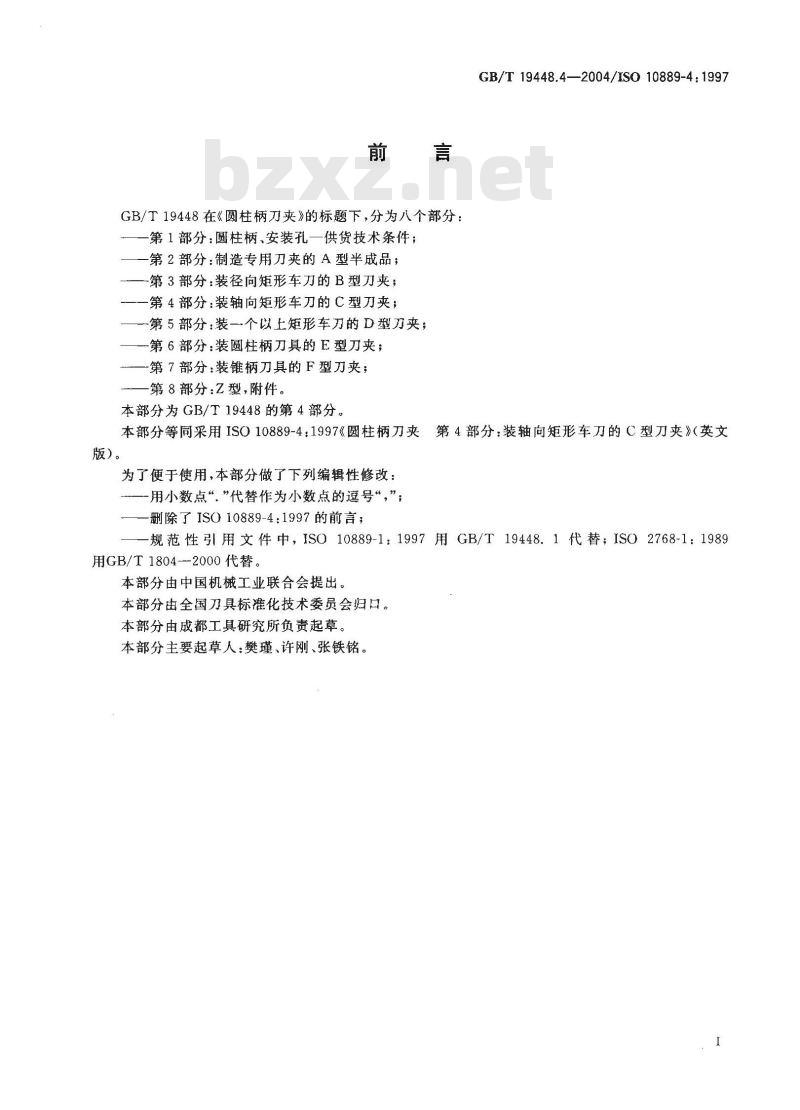

GB/T19448在《圆柱柄刀夹》的标题下，分为八个部分：第1部分：圆柱柄、安装孔一供货技术条件；第2部分：制造专用刀夹的A型半成品；一第3部分：装径向矩形车刀的B型刀夹；一第4部分：装轴向矩形车刀的C型刀夹；一第5部分：装一个以上矩形车刀的D型刀夹，-第6部分：装圆柱柄刀具的E型刀夹；—第7部分：装锥柄刀具的F型刀夹；一第8部分：Z型，附件。
本部分为GB/T19448的第4部分。GB/T 19448.4—2004/ISO 10889-4:1997本部分等同采用ISO10889-4：1997《圆柱柄刀夹第4部分：装轴向矩形车刀的C型刀夹》（英文为了便于使用，本部分做了下列编辑性修改：用小数点“”代替作为小数点的逗号“，”；删除了ISO10889-4：1997的前言；一规范性引用文件中，ISO10889-1：1997用GB/T19448.1代替；ISO2768-1：1989用GB/T1804--2000代替。
本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会归口。本部分由成都工具研究所负责起草。本部分主要起草人：樊瑾、许刚、张铁铭。范围
圆柱柄刀夹

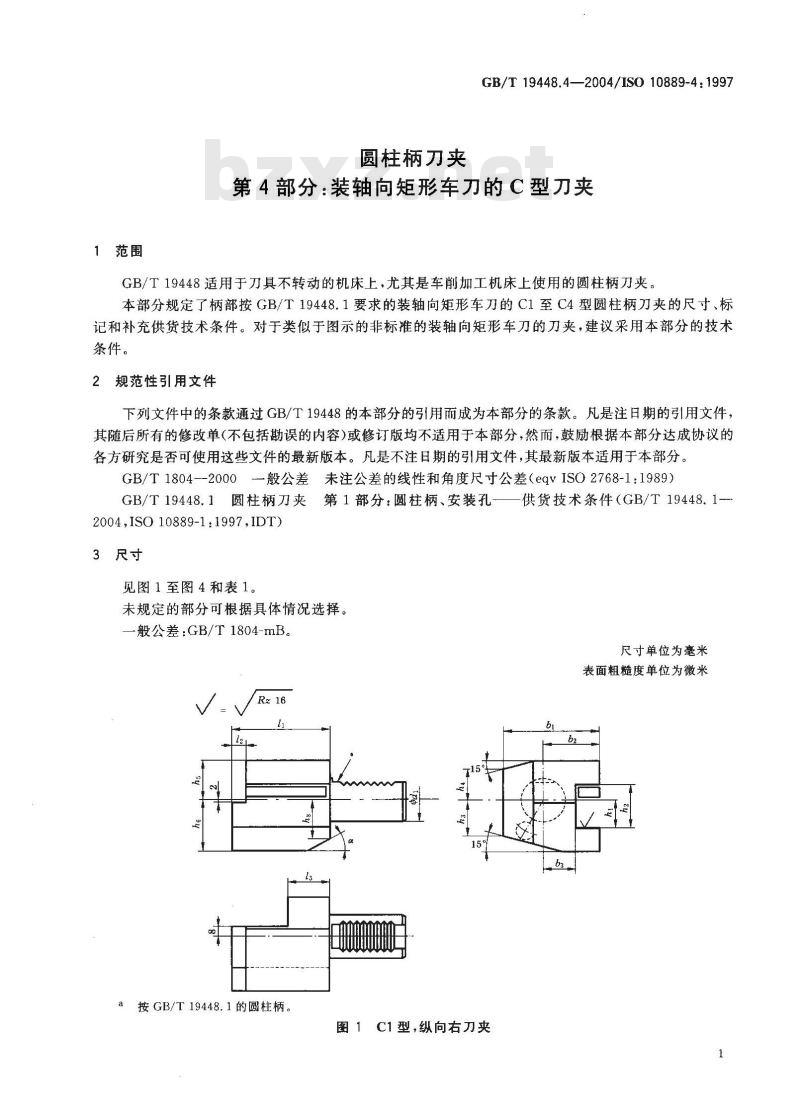

GB/T19448.4—2004/IS010889-4:1997第4部分：装轴向矩形车刀的C型刀夹GB/T19448适用于刀具不转动的机床上，尤其是车削加工机床上使用的圆柱柄刀夹。本部分规定了柄部按GB/T19448.1要求的装轴向矩形车刀的C1至C4型圆柱柄刀夹的尺寸、标记和补充供货技术条件。对于类似于图示的非标准的装轴向矩形车刀的刀夹，建议采用本部分的技术条件。
2规范性引用文件
下列文件中的条款通过GB/T19448的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分GB/T1804-2000般公差未注公差的线性和角度尺寸公差（eqvISO2768-11989）GB/T19448.1圆柱柄刀夹第1部分：圆柱柄、安装孔-—供货技术条件（GB/T19448.1—2004,ISO 10889-1:1997,IDT)
3尺寸
见图1至图4和表1。
未规定的部分可根据具体情况选择。一般公差：GB/T1804-mB。
尺寸单位为毫米
表面粗糙度单位为微米
按GB/T19448.1的圆柱柄。
图1C1型，纵向右刀夹
GB/T 19448.4—2004/ISO 10889-4 : 1997te
按GB/T19448.1的圆柱柄。

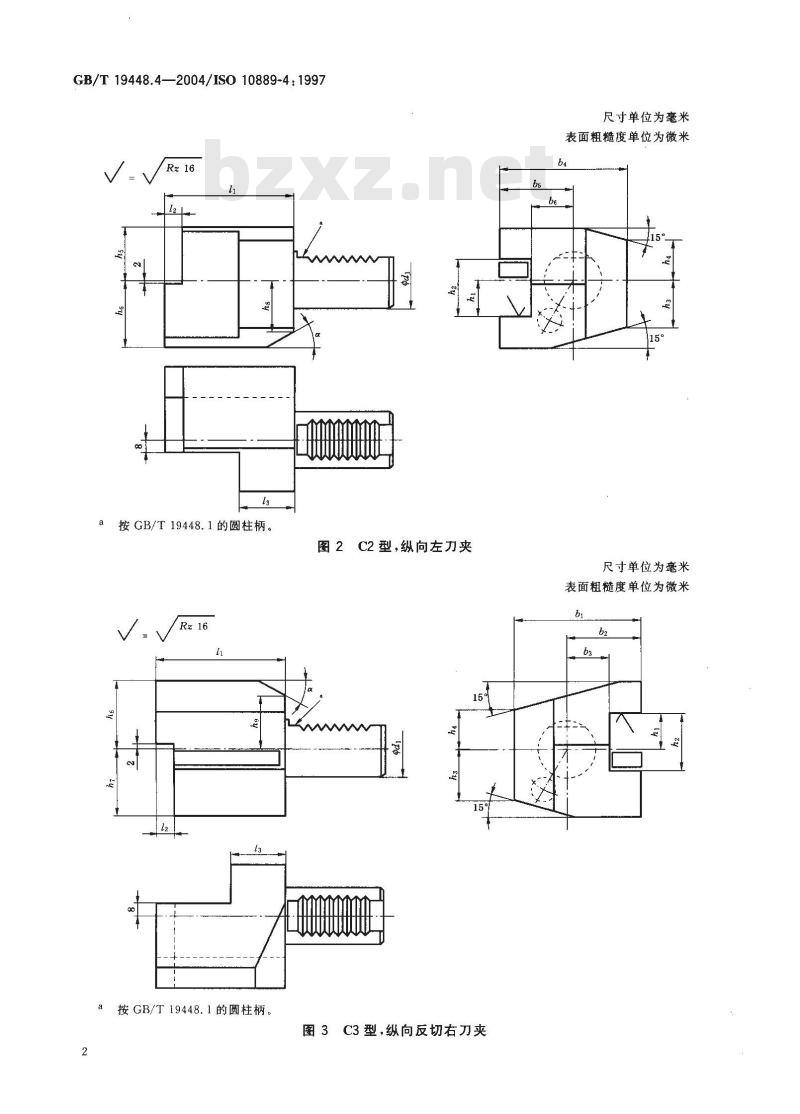

图 2C2型,纵向左力夹
按GB/T19448.1的圆柱柄
图3C3型，纵向反切右刀夹
尺寸单位为毫米
表面粗糙度单位为微米
尺寸单位为毫米
表面粗糙度单位为微米
按GB/T19448.1的圆柱柄。
C1和C3型
C2和C4型
GB/T 19448.4—2004/ISO 10889-4:1997尺寸单位为毫米
表面粗糙度单位为微米

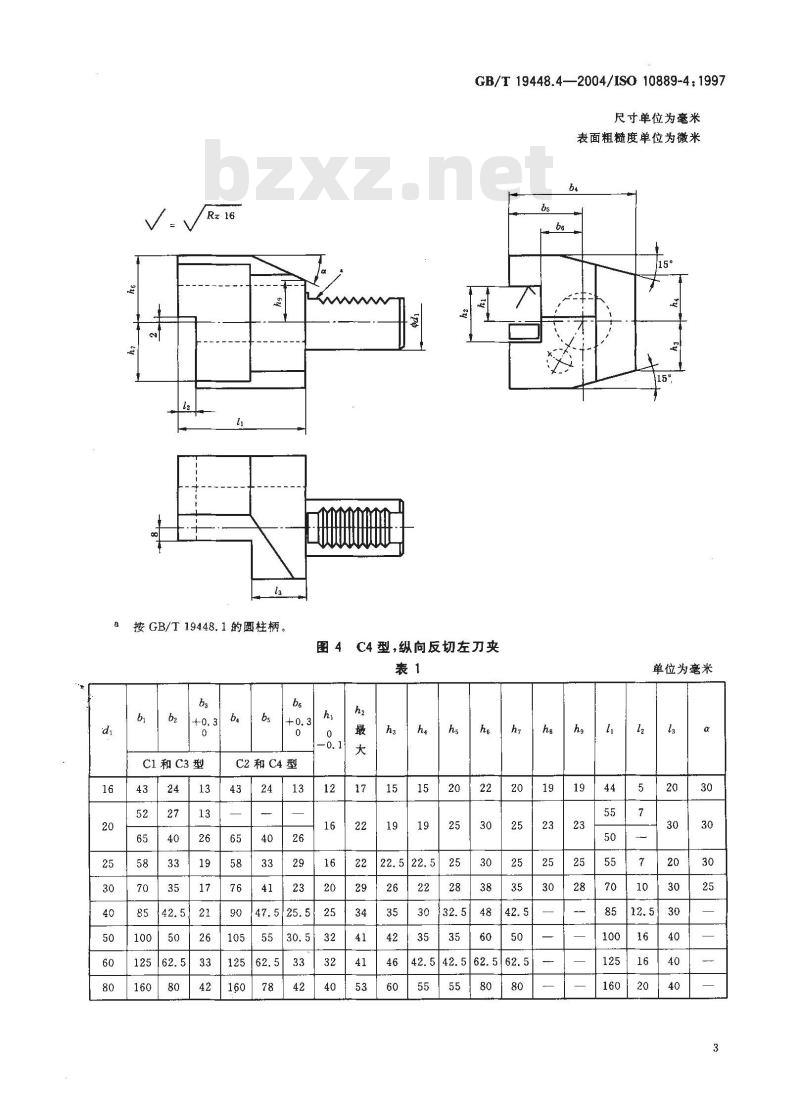

图4C4型，纵向反切左刀夹
单位为毫米
GB/T19448.4—2004/IS010889-4:19974形位公差
见图5。
Z0.1/100B
5标记
图5形位公差
按GB/T19448本部分的装轴向矩形车刀的C型刀夹应标记以下内容：a)
“刀夹”；
所依据的标准，即GB/T19448.4；型式(C1至C4)；
公称直径di（mm）；
公称高度hi（mm)；
只有di=20mm时，公称长度li（mm）。示例：
公称直径di=60mm，公称高度hl=32mm装轴向矩形车刀的C1型刀夹，标记为：刀夹GB/T19448.4-C1-60×32
单位为毫米
20. 1/100|A
公称直径di=20mm，公称高度hl=16mm和公称长度l=55mm装轴向矩形车刀的C1型刀夹，标记为：刀夹GB/T19448.4-C1-20×16×556供货技术条件
作为GB/T19448.1的补充，提出如下要求。6.1设计
装轴向矩形车刀的刀夹应带有可调整方向的外部冷却装置；该设计由制造商决定，如球形喷嘴。刀具应能在刀夹上沿方形刀座横向进行调整，该设计由制造商决定。将表1中规定的h1尺寸减小到表2中规定的较小的hl尺寸也是可行的，该设计由制造商决定。表2
单位为毫米
GB/T19448.4—2004/IS010889-4:1997这种型式的刀夹可带有一个经硬化处理的接触面，并应在标记中表示出来（用H表示经硬化处理的接触面）。
示例：公称直径di=40mm，公称高度hl=20mm的接触面经硬化处理的装轴向矩形车刀的C1型刀夹，标记为：刀夹GB/T19448.4-C1-40×20H
6.2供货范围
该刀夹的供货范围包括夹紧刀具的夹紧元件；夹紧元件的设计由制造商决定。5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
