本标准适用于由手、脚或其他人体动作所驱动的，供家用及类似用途的器具、设备上使用的转换选择器。转换选择器的额定电压不超过440V，额定电流不大于63A。本标准适用于附装于器具或设备内、上或与之一体的转换选择器。本标准也适用于装有电子件的转换选择器。 GB 15092.3-1998 器具开关 第二部分:转换选择器的特殊要求 GB15092.3-1998 标准下载解压密码：www.bzxz.net

GB15092.3—1998
GB15092.3-1998《器其开关第二部分：转换选择器的特殊要求》是器具开关标准的组成部分，它涉及转换选择器的特殊要求。作为器具开关标推的第二部分，必须与GB15092.1一94器具开关一部分：通用要求》一起使用。本标准等同采用国际标准IEC1058-2-5：1994《器具开关第二部分：转换选摔器的特殊要求》。本标准按GB/T1.1一1993标准化工作导则第1单元标准的起草与表述规则第1部分，标准编写的基本规定》要求编写。保留了IEC1058-2-5的前言，同时增加了本前言。本标准保留了GB15092.1的全部附录，并增加了有关图示。本标准由中华人民共和国机械工业部提出。本标准由金国电器附件标准化技术委员会器具开关分技术委员会归口。本标准委托全国电器附件标准化技术委员会器具开关分技术委员会负责解释。本标准起草单位：机械工业部上海电动工具研究所。本标准起草人张玮昌、刘江。
GB 15092. 3—1998
IEC前言
1.IEC（国际电工委员会）是包括所有国家电工委员会（EC国家委员会）的世界范围标准化组织，IEC的目标是促进有关电气、电子领域标准化间题的国际间合作。为此，IEC除组织其他活动外，还出版国际标准。JEC标准的制定工作是委托给技术委员会，任何对所讨论的间题感兴趣的IEC国家委员会都能参加这个制定工作。与IEC建立联系的国际组织，政府组织和非政府组织也可以参加这制定工作。EC 按照与国际标准化组织(1ISO)达成的协议所确定的条件与 ISO 紧密协作。2.IEC在技术问题上的正式决议或协议，是由对这些技术问题特别关切的国家委员会参加的技术委员会制定的，对所涉及的问题尽可能地代表了国际上的一致意见。3，这些决议或协议以推荐标准、技术报告指南的形式供国际上使用，并在此意义上为各国家委员会所认可。
4+为了促进国际上的统一,IEC希望各国家委员会在本国条件许可的情况下,采用IEC标推的文本作为其国家标准。IEC标准与相应国家标准之间的差异，应尽可能在国家标准中指明。5.IEC未制定使用认可标志的任何程序,当宣称某一产品符合相应的 IEC标准时,IEC概不负责。国际标准1EC1058的这一部分由IEC第23技术委员会\电器附件”的第23J分技术委员会“器具开关\制定的。
关于转换选择器的特殊要求这一部分要与1EC1058-1（第一版，1990》器具开关第一部分：通用要求》：起使用。本第二部分列出了把第一部分转变为IEC标准：转换选择器的特殊要求\的必要变动。
这一部分形成IEC1058-2·5的第1版这一部分的内容基于下列文件：国际标准草案
23J(CO)20
投票报告
23J(CO)26
有关本标准表决通过的详细信息，可从上述表中的投票报告中找到。本出版物中：
1）在本标准中采用的印刷字体如下：婴求正文：用罗玛字体
一试验规范：用斜体
注释,用小罗马字体
2）在第一部分中增加的条文和图的序号以101开始1范围
中华人民共和国国家标准
器具开关
第二部分转换选择器的特殊要求Switches for applances
Part 2, Particular requirements for change-over selectors除以下条文外,GB15092.1一94的这一章适用。1.1改换为
GB15092. 3 - 1998
1dtEC1058-2-5:1994
本标准适用于由手、脚或其他人体动作所驱动的，供家用及类似用途的器具，设备上使用的转换选择。转换选择器的额定电压不超过440V，额定电流不大于63A。1.2改换为：
本标准适用于附装于器具或设备内、上或与之一体的转换选择器。注
1对在热带气候条件下使用的转换选择器,可能要增加某些要求。2器具和设备标准中可能对转换选择器提出谢加要求或替代要求。3本标准中“器具”词指器具或设备。1.3改换为：
本标准也适用于装有电子元件的转换选择器。2引用标准
GB 15092. 1—94的这—章适用。3定义
除以下条文外,GB15092.1—94的这-章适用。增加定义：
3.3.101转换选择器change-over selector能载流而不接通和分断电流的、用于转换一条或多条电路的电气联接器件。4总要求
GB 15092.1—94 的这一章适用。5试验一般注意事项
除以下条文外,GB 15092.1一94的这一章适用。5. 5. 1 ~5. 5. 3 不适用。
增如条文：
国家质量技术监督局1998-08-17批准1999-09-01实施
CB15092.3—1998
5.5.101对13章～18章的试验，使用3～5号试样。6额定值
GB 15092.1-94的这--章适用。
7分类
除以下条文外,GB 15092.1—94 的这--章适用。7.1.2不适用。
增加条文：
7.1.4.101
7. 1- 7. 101
7. 1-7. 102
7. 7.7. 103
50个燥作循环
可锁定转换选择器。
非锁定转换选择器。
而工县操动的转换选摇器。
注：操动件的复合机构（例如：通过在至少两个不同方向上的相继动作来完成开关的操作)被认为是个锁定器件。8标志与文件
除以下条文外,GB 15092. 1--94 的这一章适用。表2中4.5～4+8和8.1项不适用。8. 4. 1 ~ 8. 4. 4 不适用。
增加：
表101转换选择器数据资料
转换选择器
标有专用型号标志
标有通用型号标志
转换选样器的类型
转快选择器的符号
8.3转换选择器的符号，以在操作循环次数的符号外加边框来表示。·1E3
增加条文：
8.101应标出操动件的不同位暨。通过观察检验。
9防触电保护
GB15092.1—94的这—章适用。
10接地菱置
GB15092.1—94的这一章适用。
11接线端子与端头bZxz.net
GB 15092.1-—94 的这-章适用。12结构
除以下条文外,GB 15092. 1:-94 的这--章适用。Do

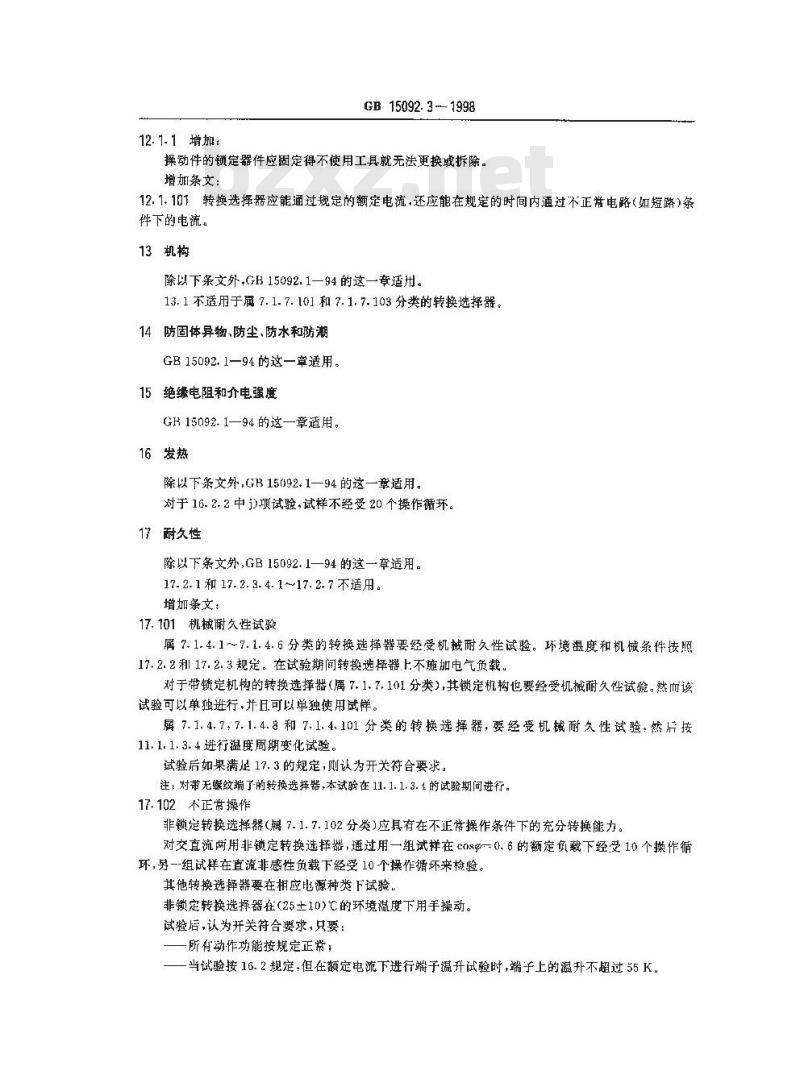

12.1-1增加：
GB 15092. 3- 1998
操动件的锁定器件应固定得不使用工具就无法更换或拆除。增加条文：
12.1.10下转换选择器应能通过规定的额定电流，还应能在规定的时间内通过不正常电路（如短路）条件下的电流。
13机构
除以下案文外,GB15092.1一94的这一章适用。13.1不适用于底7.1.7.101和7.1.7.103分类的转换选择器。14防固体异物,防尘,防水和防潮GB 15092. 1一94 的这一章适用。15绝缘电阻和介电强度
GH15092.1—94的这—章适用。
16发热
除以下条文外,GB15092.1一94的这一章适用。对于16.2.2中j)项试验，试样不经受20个操作循环。17耐久性
除以下条文外,GB15092,1一94的这一章适用。17.2.1和17.2.3.4.1~17.2.7不适用。增加条文：
17. 101 机械耐久性试验
属7.1.4.1~7.1.4.6分类的转换选择器要经受机械耐久性试验。环境温度和机械条件按照17.2.2和17.2.3规定。在试验期间转换选择器上不施电气负载。对于带锁定机构的转换选择器（属7.1.7.101分类），其锁定机构也要经受机械耐久性试验。然而该试验可以单独进行,并且可以单独使用试样。属7.1.4.7，7.1.4.8和7.1.4.101分类的转换选择器，要经受机械耐久性试验，然后按11.1.1.3.4进行温度周期变化试验。试验后如果满足 17. 3的规定,则认为开关符合要求。注，对带无纹端了的转换选择器，本试验在11.1.1.3.1的试验期间进行。17.102不正带操作
非锁定转换选择器（属7.1.7.102分类）应具有在不正带操作条件下的充分转换能力。对交直流两用非锁定转换选择器，通过用一组试样在c089一0.6的额定负载下经受10个操作循环，另一组试样在直流非感性负载裁下经受10个操作循坏来检验。其他转换选择器要在相应电源种类下试验。非锁定转换选择器在(25土10)℃的环境温度下用手操动。试验后，认为开关符合要求，只要：所有动作功能按规定正常；
一当试验按16.2规定，但在额定电流下进行端子温升试验时，端子上的温升不超过55K.B机根粥度
GB 15092. 1—94 的这—章适用。19螺钉、载流件和联接件
GB 15092.1—94的这--章适用。20电气间隧、爬电距离和绝缘穿通距高GB 15092. 1—94 的这—章适用。21耐热性、阻燃性与耐表面漏电起瘤GB15092.1—94的这—章适用。
22防镜
GB15092.194的这一章适用。
GB 15092. 3—1998
