GB/T19475的本部分规定了用于评价或检测开窗卡扫描仪产生的电子影像质量的测试影像特征。 GB/T 19475.1-2004 缩微摄影技术 开窗卡扫描仪制作影像质量的测量方法 第1部分：测试影像的特征 GB/T19475.1-2004 标准下载解压密码：www.bzxz.net
GB/T19475的本部分规定了用于评价或检测开窗卡扫描仪产生的电子影像质量的测试影像特征。

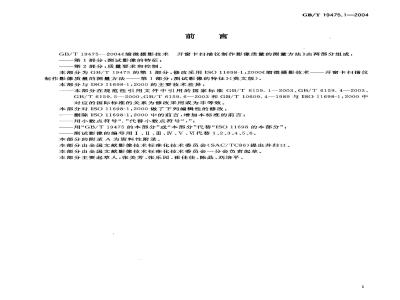

class="f14" style="padding-top:10px; padding-left:12px; padding-bottom:10px;"> GB/T19475-2004《缩微摄影技术开窗卡扫描仪制作影像质量的测量方法》由两部分组成:
-第1部分:测试影像的特征;
-第2部分:质量要求和控制。
本部分为GB/T19475的第1部分,修改采用ISO11698-1:2000(缩微摄影技术-开窗卡扫描仪制作影像质量的测量方法-第1部分:测试影像的特征》(英文版)。
本部分与ISO11698-1:200。的主要技术差异:
-本部分在规范性引用文件中引用的国家标准GB/T6159.1-2003,GB/T6159.4-2003,
GB/T6159.5-2000,GB/T6159.6-2003和GB/T10609.4-1989与ISO11698-1:2000中
对应的国际标准的关系为修改采用或为非等效。
本部分对ISO11698-1:200。做了下列编辑性的修改:
-删除ISO11698-1:200。中的前言,增加本标准的前言;
-用小数点符号.代替小数点符号,;
-用GB/T19475的本部分,,或本部分,,代替ISO11698的本部分;
-测试影像的编号用IIn,II,N,V,VI代替1,2,3,4,5,6,
本部分的附录A为资料性附录。
本部分由全国文献影像技术标准化技术委员会(SAC/TC86)提出并归口。
本部分由全国文献影像技术标准化技术委员会一分会负责起草。
本部分主要起草人:张美芳、张乐园、崔佳佳、陈晶、刘培平。
下列文件中的条款通过GB/T19475的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适应于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。

GB/T 19475.1—2004
GB/T19475一2004《缩微摄影技术开窗卡扫描仪制作影像质量的测量方法》由两部分组成：第1部分：测试影像的特征；
第2部分：质量要求和控制。
本部分为GB/T19475的第1部分，修改采用ISO11698-1:2000《缩微摄影技术—一开窗卡扫描仪
制作影像质量的测量方法一一第1部分：测试影像的特征》（英文版）。本部分与ISO11698-1:2000的主要技术差异：本部分在规范性引用文件中引用的国家标准GB/T6159.1-2003、GB/T6159.4—2003、GB/T6159.5--2000、GB/T6159.6—2003和GB/T10609.4-1989与ISO11698-1:2000中对应的国际标准的关系为修改采用或为非等效。本部分对ISO11698-1：2000做了下列编辑性的修改：删除ISO11698-1：2000中的前言，增加本标准的前言；用小数点符号“”代替小数点符号“，”，用\GB/T19475的本部分”或“本部分”代替“ISO11698的本部分”；测试影像的编号用I、Ⅱ、Ⅲ、、V、И代替1、2、3、4、5、6。本部分的附录A为资料性附录。
本部分由全国文献影像技术标准化技术委员会（SAC/TC86)提出并归口。本部分由全国文献影像技术标准化技术委员会一分会负责起草。本部分主要起草人：张美芳、张乐园、崔佳佳、陈晶、刘培平。GB/T19475.12004
开窗卡缩微影像扫描在CAD和电子信息系统中的应用是非常重要的。本部分阐述了对开窗卡缩微影像扫描产生的影像质量进行测试的一系列内容，用于评估开窗卡扫描系统的输出质量。对测试影像的使用方法的说明见GB/T19475的第2部分。1范围
缩微摄影技术
开窗卡扫描仪制作影像质量的测量方法第1部分：测试影像的特征
GB/T 19475.1--2004
GB/T19475的本部分规定了用于评价或检测开窗卡扫描仪产生的电子影像质量的测试影像特征。
2规范性引用文件
下列文件中的条款通过GB/T19475的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适应于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6159.1—2003缩微摄影技术词汇第1部分：一般术语（ISO6196-1：1993，MOD）GB/T6159.4一2003缩微摄影技术词汇第4部分：材料和包装物（ISO6196-4：1998，MOD）GB/T6159.5--2000缩微摄影技术词汇第五部分：影像的质量、可读性和检查（eqvIS(）6196-5:1987)
缩微摄影技术词汇第6部分：设备（ISO6196-6：1992，MOD）GB/T 6159.6—2003
GB/T10609.4--1989技术制图对缩微复制原件的要求（neqISO6428:1982）IS0）3272-1：2003技术图样和其他绘图室文件的缩微摄影第1部分：操作程序ISO12651：1999电子影像——词汇3术语和定义
GB/T 6159.1—2003、GB/T 6159.4—2003、GB/T 6159.5--2000 和 GB/T 6159.6--2003中确定的术语和定义适用于GB/T19475的本部分。4测试影像规范
4.1概述
每张测试卡应是一张嵌人测试影像的开窗卡，或者是一张幅面大小与开窗卡一致，在对应于卡片窗口的位置含有测试影像的胶片，当从胶片片基面观察时可正确阅读。注：胶片厚度的名义值为0.18mm。4.2I型测试影像
I型测试影像用于评价或检测影像中心定位、定标、扫描范围、线条平直性、正交性和线宽均匀性。表1中具体列出了七种I型测试影像，每一种分别对应了表1中的一种幅面和定位的组合。I型测试影像应构成如下（见图1）：一个矩形，用五条垂线将长边六等分，一条直线连接垂直边的中点，再用斜线将矩形四角和四边中点连接起来；
一个比上述矩形略大且与上述矩形同心，以粗虚线围成的矩形，其内边界代表扫描仪需扫描的缩微影像的影像范围，尺寸规格与ISO3272-1：2003中规定的大小一致，并按指定的比率1
GB/T19475.1-2004
缩小；
-4 mm比例尺,刻度从一2 mm到十2mm,间隔为0.1mm和1mm,位于内部矩形四条直角边的延长线上。
如图1所示，内部矩形四边上的点分别用字母A～H表示，对角线AC、BD的交点用字母O表示。AB、AD的尺寸遵照表1的规定，并给出适合缩微胶片影像的缩小比率。表1I型测试影像
测试影像
4.3Ⅱ型测试影像
AB尺寸/mm
AD尺寸/mm
Ⅱ型测试影像见图2,用于评价或检测解像力。它包括五个测试标板，中心和四角各一个，每个测试标板应构成如下：
-两个放射状星形图样，是指正方形内包含着角频率相等的放射状图样和三个同心圆，这三个同心圆分别指明放射线分布频率为每毫米2、4、8个线对；两组ISO2号测试图，图样空间频率在每毫米84300线对范围内；四个放射状扇形图样。wwW.bzxz.Net
测试标板的大小应能保证互不重叠，且能识别其中的元素。频率标识宜加在标板的适当位置上。4.4Ⅱ型测试影像
Ⅲ型测试影像共有五种，分别为A0～A4的不同幅面。Ⅲ型测试影像见图3，用于评价或检测扫描仪扫描不同线宽的工作性能。它包含的测试标板的个数应符合表2中的规定。每个测试标板应由三种图样组构成，每个图样包含两组线，两组线间距相等且互相垂直，线宽按GB/T10609.4—1989中的规定，为0.30～1.0中的—种。-种应为正像图样组，包含七个图样，线间距和线宽相等；一种应为正像图样组，包含六个图样，线间距至少为线宽的五倍；种应为负像图样组，包含六个图样，线间距至少为线宽的五倍；测试标板应被规则地排放，以尽可能大地覆盖缩微影像的范围。表2测试标板个数
标板个数
4.5V型测试影像
GB/T19475.1—2004
IV型测试影像见图4，用于评价或检测光学扫描仪的光学聚焦性能。它应由五个测试标板及底板上的线条组成，其中一半区域为水平线条，另一半为垂直线条，每种线条的空间频率均为每毫米50线对。每个标板由两个图样组成，每个图样分别包含四组空间频率逐渐递增的线条组，且每个图样的线条组用字母A～J标明，呈现以用字母标识的轴为对称轴的不完整的矩形形状。线条组的空间频率由表3决定。两个图样的长轴夹角呈45°表3
线条组的空间频率
每毫米线对
4.6V型测试影像
V型测试影像见图5，用于评价或检测可读性。它应包含两组字符串，字符串字样的高宽比、线条密度、式样与技术图样上书写信息的字符应相似。所用字符尺寸宜从该字符体系中最小的零级字符开始排列，每组中各行字符的尺寸从上至下依次增大2级。一组包括字符尺寸从0到62中的偶数的字符串，另一组则从1到63的奇数字符串。字符行应包含以字母顺序排列的字母和在行长度允许下按大小顺序排列的阿拉伯数字。每一个字符行应在第一个字母字符后注上标志它的尺寸的数字符号。4.7用户标板
在某些情况下，用户可根据实际应用中影像特点自定义一个用户标板。附录A对一个适用于技术图样的用户标板进行了详细的说明。237mm(1t15)
注：在AB和AD的尺寸中，1：15指示了用于制作测试影像的缩小比率，因为胶片上实际的尺寸仅在缩小比率已知时才能知道，故此比率是非常重要的。图1I型测试影像（第七种图例）（用于检测影像中心定位、比例、拍摄范围）3
GB/T19475.1—2004
显示的数值是以每毫米线对为单位的精确的标板解像力rrr
测试图型放大详图
2Ⅱ型测试影像（用于检测解像力）图2
图3Ⅱ型测试影像（用于检测线宽）回
水平线每毫米50线对
偶数尺寸从0到62
测试标板放大详图
V型测试影像（用于检测聚焦性能）64种字符申，每种尺寸为1到64中的一种奇数尺寸从1到63
A56BCdEF
A58BCDEFGHIJKLMNOPQRS
6OBCDEFGHIJKLmnOPQRS
FGHIJKLMnOPQRS
GB/T 19475.1--2004
垂线每毫米50线对
JKLmnOPORs
KIMnOe
FGHIJKLMnOPQRST
DEFGHIJKLMNOPQRS
6 3 R 0 7
图5V型测试影像（用于检测可读性）5
GB/T19475.1—2004
A.1概述
附录A
（资料性附录）
用户自定义测试标板
某些扫描仪的功能，比如影像增强功能在对普通技术图样进行扫描时性能尤佳，而在对本部分正文中给出的标板进行扫描时则会失真。基于此原因，利用一个或多个普通缩微摄影所形成的具有代表性的影像作为测试影像有助于对扫描仪的性能进行主观的评价。И型测试影像正是为此目的设计。若用户愿意，可以使用自己的测试影像。如果扫描多于一种类型的影像，比如正像和负像均需扫描，可以使用额外的测试影像。A,2M型测试影像
V型测试影像是将一张符合GB/T10609.4-1989标准的A1大小的技术图样，依照ISO3272-1：1983的规定拍摄而成。影像应包括多种用于快速主观地评价扫描仪工作性能的典型特征。在图A.1中，这些特征的例子已经圈出并注有标识，如下所示：A一—浅铅笔线图；
B—密排的字符；
C——充满空间密排字符，
D———浅影线；
E———墨水与铅笔混写的文字；F—密集的线条；
G——-孔的中心标记
GB/T 19475.1--2004
1 96968
dooo o tiha?
ora he woe.
爱营室
653 253
V型测试影像的范例，工程制图
