ICS29.020

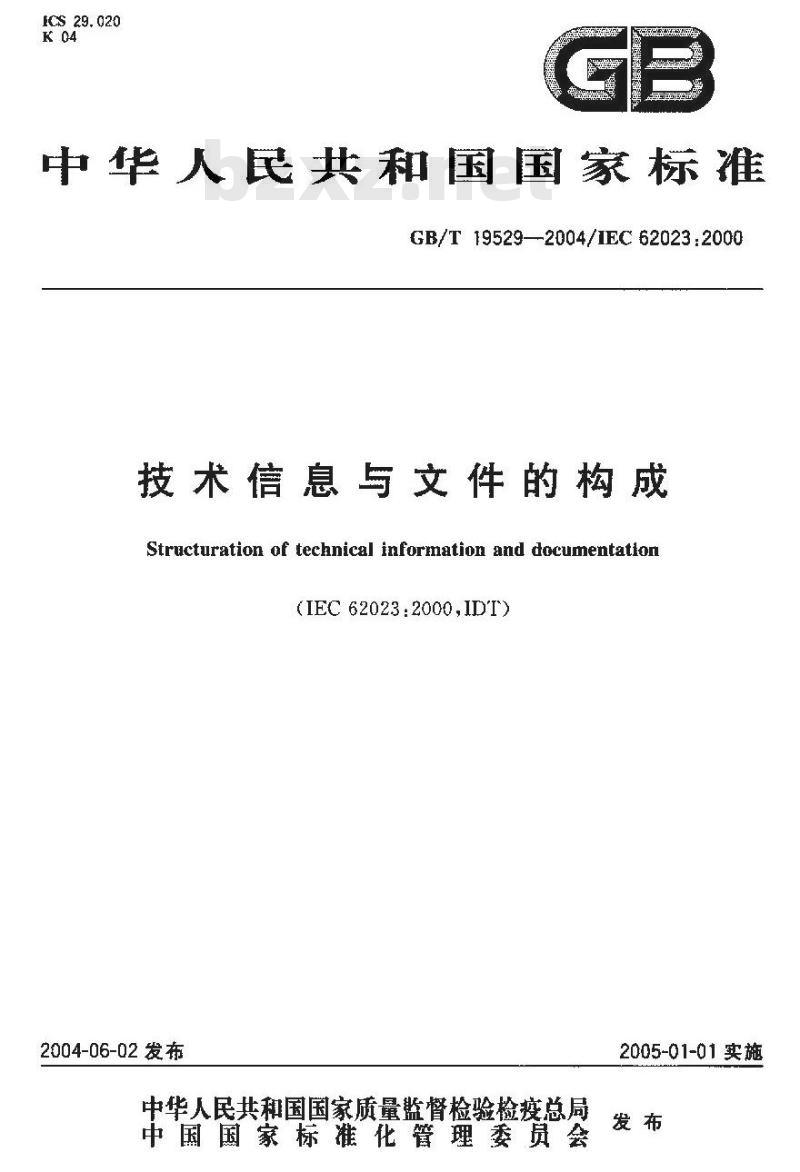

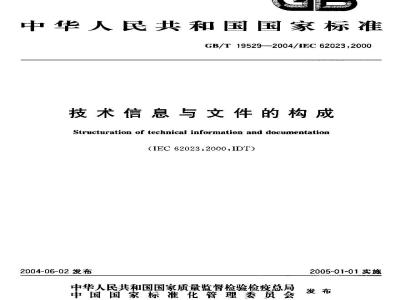

中华人民共和国国家标准
GB/T19529—2004/IEC62023:2000技术信息与文件的构成
Structuration of technical infornation and documentation(IEC 62023:2000,ID'I)
2004-06-02发布
中华人民共和国国家质量蓝督检验检疫总局中国国家标准化管理委员会
2005-01-01实施

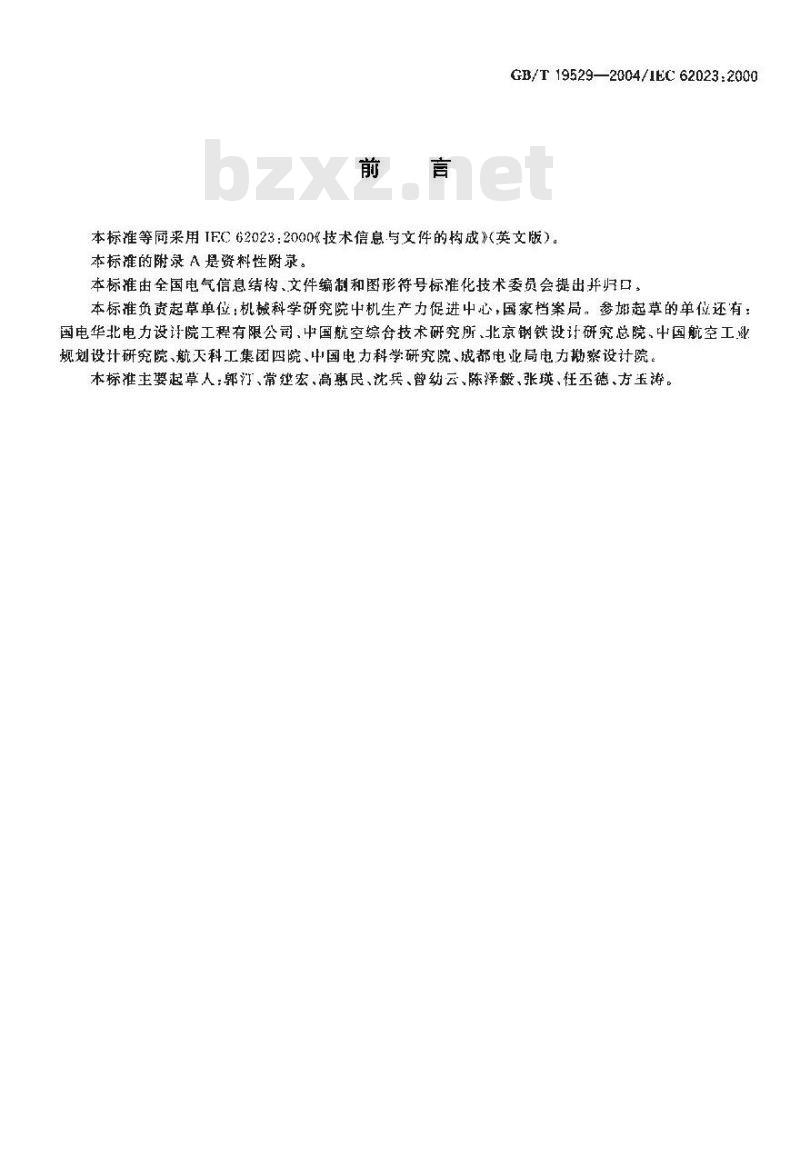

GB/T19529—2004/1EC620232000本标准等同来用IEC62023：2000%技术信息与文件的构成》（英文版）。本标雄的附录A是资料性附录。
本标准由全国电气信息结构、文件编制和图形符号标准化技术委员会提出并归口：本标准负责起草单位：机械科学研究院中机生产力促进中心，国家档案局。参郝起草的单位还有：国电华北电力设计院工程有限公司，中国航空综合技术研究所北京钢铁设计研究总院，中国航空工业规划设计研究院、航天科工集团四院、中国电力科学研究院、成都电业局电力勘察设计院本标准主嬰起草人：郭汀、常宏、高惠民、沈兵、曾幼云、陈泽教、张瑛，任丕德、方玉涛。GB/T19529--2004/IEC62023.2000引

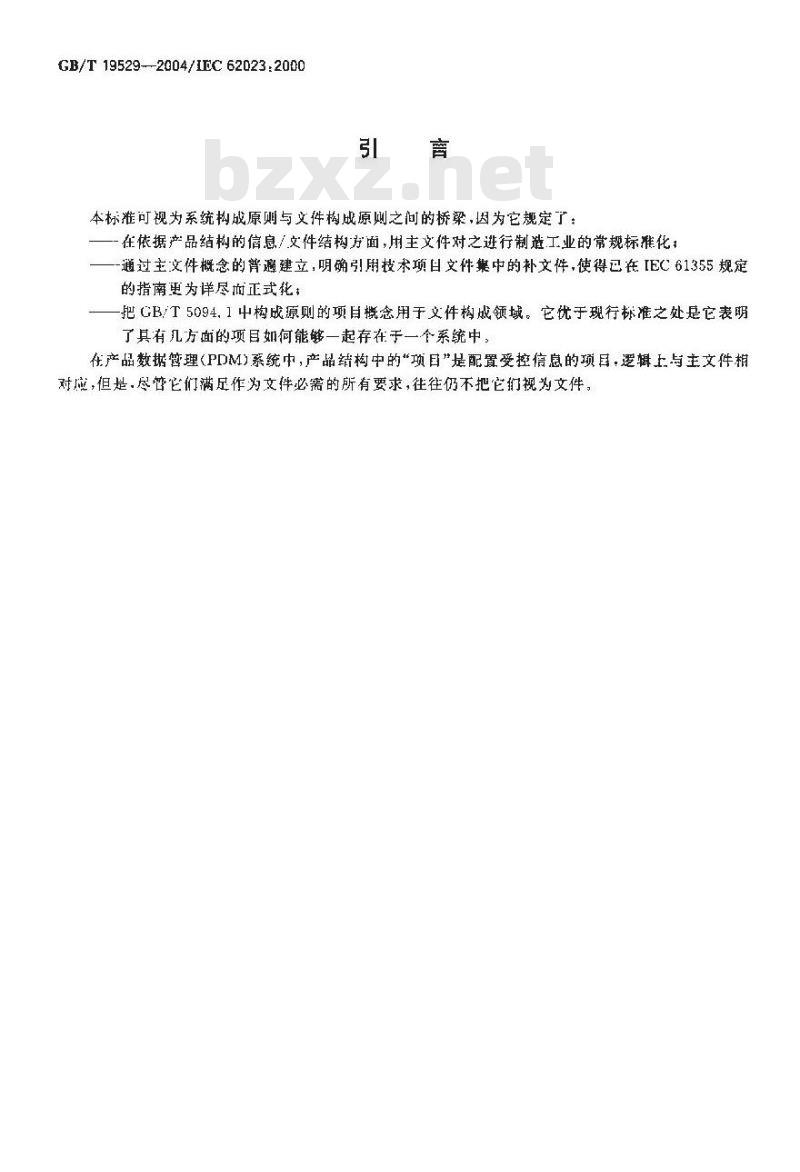

本标准可视为系统构成原则与文件构成原则之间的桥梁，因为它规定了一在依据产品结构的信息/文件结构方面，用主文件对之进行制避工业的常规标推化；一-通过主文件概念的普遍建立，明确引用技术项日文件囊中的补文件，使得已在[EC61355规定的指南更为详尽而正式花：
-把GB/T5094.1中构成源则的项目概念用于文件构成领域。它优于现行标准之处是它表明了其有几方面的项目如何能够一起存在于一二个系统中。在产品数据管理（PDM)系统中，产品结构中的“项目”是配置受控信息的项目，逻辑上与主文件相对应，但是·尽管它们满足作为文件必需的所有要求,往往仍不把它们规为文件1范圈

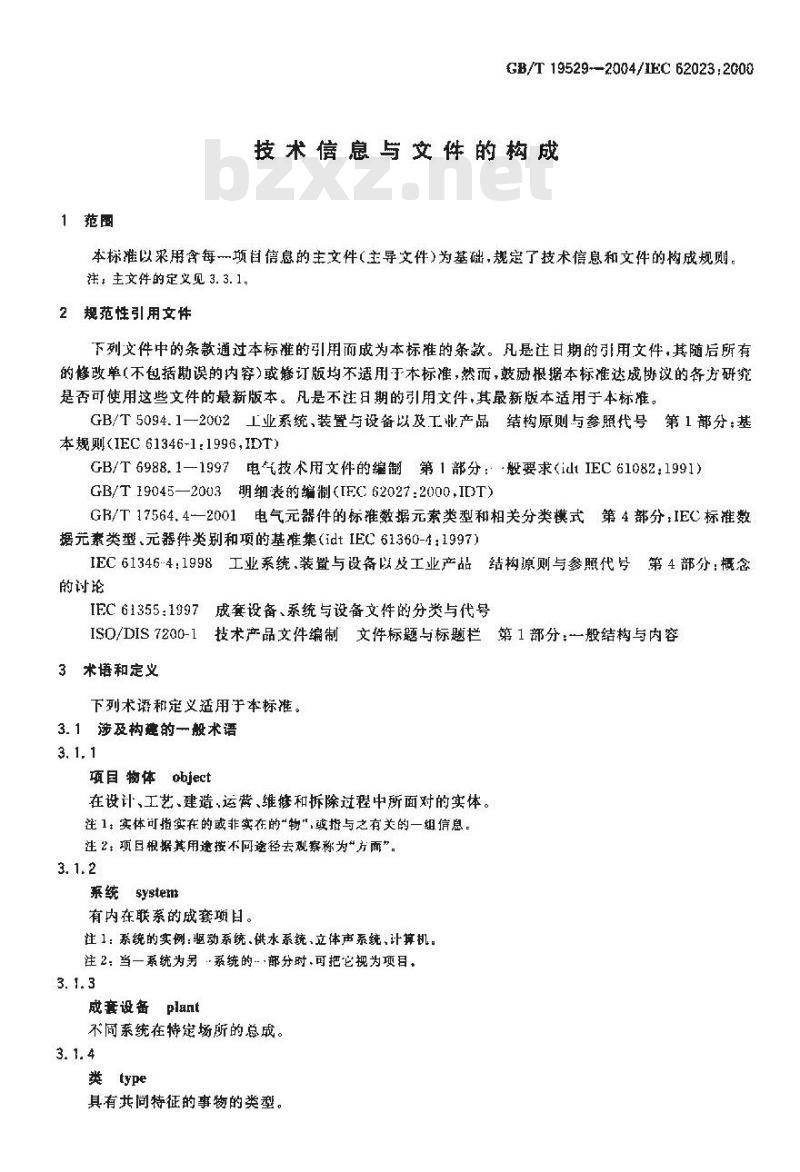

GB/T19529--2004/IEC 62023:200技术信息与艾件的构成
本标准以采用含每一项目信息的主文件（主导文件）为基础，规定了技术信息和文件的构成规则。注，主文件的定义见 3. 3. 1 。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或够订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5094.1一2002工业系统、装置与设备以及工业产品结构原则与参照代号第1部分：基本规则(IEC61346-1:1996,IDT)
GB/T6988.1—1997电气技术用文件的编制第1部分：·般要求（idIEC61082：1991）GB/T19045—2003明细表的编制(IFC62027:2000,IDT）GR/T17564.4-—2001电气元器件的标准数据元素类型和相关分类模式第4部分：IEC标准数据元素类型，元器件类别和项的基准集（idtIEC61360-4：1997)IEC61346-4：1998工业系统.装置与设备以及工业产品结构源则与参照代号第4部分：概念的讨论
[EC61355：1997成套设备、系统与设备文件的分类与代号ISO/DIS7200-1技术产品文件编制文件标题与标题栏第1部分：一般结构与内容3术语和定义
下列术语和定义适用于本标准。3.1涉及构建的一般术语
项目物体object
在设计、工艺、建造，运营、维和拆除过程中所面对的实体。注1：实体可指实在的或非实在的\物\,或指与之有关的一组信息。注2：项目根据其用逸按不同逸径去观察称为“方面”。3. 1.2
系统 system
有内在联系的成套项目。
注1：系统的实例：驱动系统、供水系统，立体声系统，计算机。注2：当一系统为另·系统的-部分时、可把它视为项目，3.1.3
成套设备 plant
不同系统在特定场所的总成。
类type
具有共同特征的事物的类型。

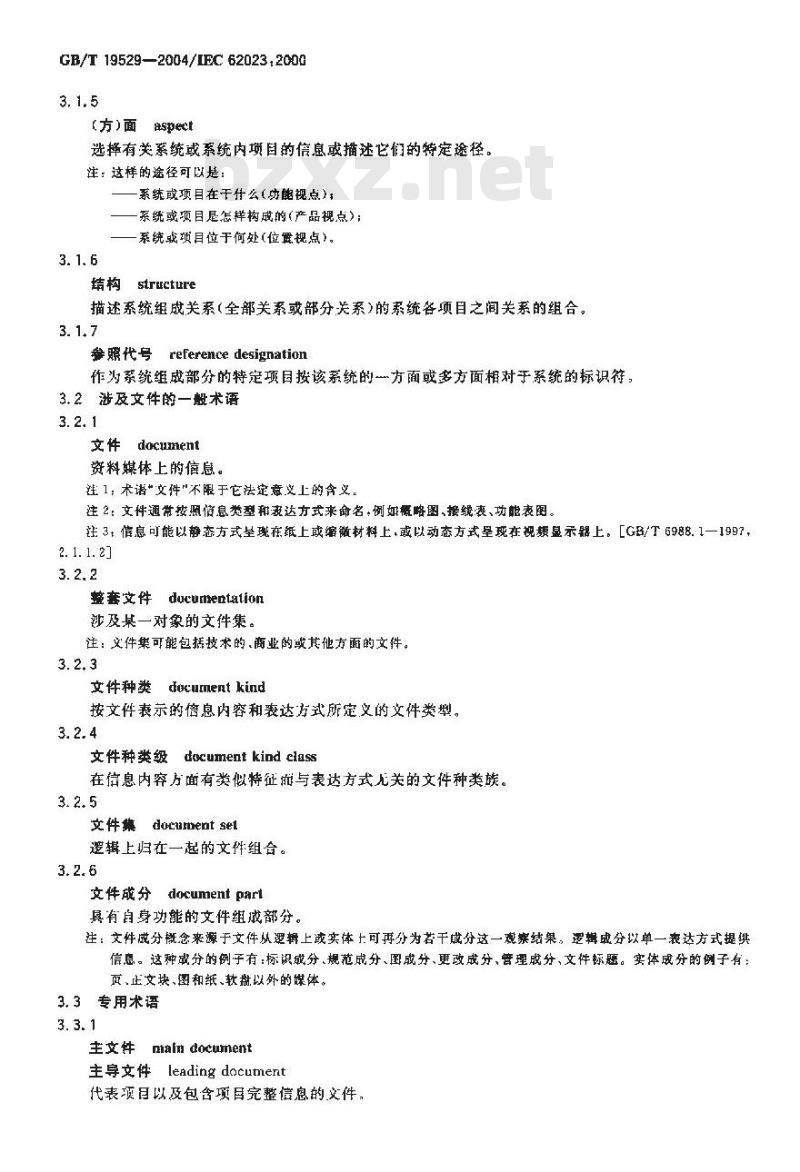

GB/T19529—2004/EC62023.20003. 1.5
（方）面aspeet
选择有关系统或系统内项目的信息或描述它们的特定途径。注：这样的途径可以楚：
系统或项目在干行么（功能视点）：系统或项目尽怎样构成的（产品视点）：系统惑项目位于何处（位翼规点）。3.1.6
结构 structure
描述系统组成关系(全部关系或部分关系)的系统各项目之间关系的组合。3.1.7
照代号reference desienatjon
作为系统组成部分的特定项目按该系统的一方面或多方面相对于系统的标识符：3.2涉及文件的一般术语
文件 document
资料媒体上的信息。
注1：术诺文性“不限于它法穿意上的含义，注2：文件通常接照信息类型和丧达方式来命名.例如概略图、接统：表、功能表图。注3t信息可能以静态方式呈现在纸上或缩微材料上，或以动态方式呈现在视显示器上。［GB/T6988.1一1997，2.1. 1.2]
整套文件ducumentation
沙及某一对象的文件集。
注：文件集可能包括技术的.商业的或其他方面的文件。3.2.3
文件种类document kind
按文件表示的信息内容和裘达方式所定义的文件类型。3.2.4
document kind elass
文件种类级
在信息内容方面有类似特征册与表达方式儿关的文件种类族。3.2.5
文件餐docuent set
逻辑上归在一起的文件组合。
文件成分 document parl
暑有自身功能的文件组成部分。注：文件成分概念来源于文件从逻辑上或实体十可再分为若干成分这一观察结果，逻辑成分以单一表达方式提烘信息。这种成分的例子有：标识成分、规范成分、国成分、更改成分，管理成分、文件标题。实体成分的例子有页,正文块、图和纸、软樹以外的媒体。3.3专用术语
主文件maindoeument
主导文件leadingdocument
代表项目以及包含项目完整信息的文件，3.3.2
单压主文件single-level main documlent只说明下。个下结构层次的主文件。3.3.3
多层主文件multi-levelmaindocument说明一个以上下属结构层次的主文件。3. 3. 4
补文件complementarydocument
补充文件supplementarydoeumcnt包含项月部分信息的参考文件。3.3.5
明细表体parts listbody
GB/T 19529--2004/IEC 62023:2000含有规定列项的表格，用来表示构成一个纽件（或分组件）或系统的项目（零件、部件、软件、设备等）以及参考文件（必要时）。
文件表体docutnent list body
包含对文件进行说明的表列项表格。3. 3.7
表列项list item
作为表格的纽成部分表示属于特定项目的--组有序的数据范紊类型。3.3.8
零件号 part number
特定组织的零件的唯一标识。
文件号docament number
特定组织的文件的唯一标识。
4总则
4.1系统、装量和产品构建的基本原则为了有效地设计、制造、使用和维护系统、装置或产品，通常把有关它们的信息分为若干部分或目。项目的建立以及它们之间关系的组织称为构建，其结果称为结构。按照GB/T5094.1,报据方面的不，可以认为有不同结构，例如：-功能面结构:
：：产品面结构；
--位置面结构。
其他结构可与某种用途相对应。每一信息结构都可用图1所示的树状分层方法绘制，在此结构中，节点代囊对所选方面感兴趣的项日。它被分为它的组成项目一一较低层次的项目，正如用分支所表示的那样。这些组成项目又可依次分为其组成分支，等等。
GB/T19529—2004/IEC62023;2000忙震面结构
项日的零件
项日的零件
项目的琴样
项目的享件
项月的零件
项是的
功能面结构
图1项目的一般构成
不同的结构适应不同的工作任务：产品面萄构
项目的零件
项凋药零件
功能面结构基于系统的用途。它表示从功能方面将系统分为若干组成项目，而无需考虑位置或实现其功能的产品。
提供基于功能面结构的信息的文件，用图形或文字说明系统的功能又如何分为若干分功能，以共同完成预定的用途，
产品面结构于系统组合成为产品的方法。它表示将系统分为若干产品方面的组成项目，南无篇考患功能或位置。提供基于产品面结构的信息的文件，用图形或文字说明产品如何分为若干子产品，以制造、装配或封装完成产品或提供产品。位置面结构基于系统的位置布局或系统所处的环境。它表示将系统分为若干位置方面的组成项日，而无需考虑产品或功能。提供基于位置面结构的信息的文件，用图形或文字说明构战系统的产品实际所处的位置。
有关构成的详细信息，参见GB/T5094.1和EC61346-4。4. 2项目与描述项目的文件
技术项目信息的产生、表达、储存和分配有种种不同的方法。计算机使得处理相关单元的一组信息要方便，原则上与容量无关，在计算机系统之外，要把这组信息传输到其他系统和用其他媒体来表示，往往必须分开进行。传统的作法是以文件形式的有限信息于集作为工作对象，这一概念也与计算机储存的宿息相联系使用。因此，它已成为结构化信息组通用的定义，这个结构化信息组可以在用户和系统之间作为一个单元进行处理和交换。
4. 3整套文纤结构与文件结构
4.3. 1整套文件结构
GE/T 19529—2004/IEC 62023:2000整套文件结构述成套设备、系统、产品等的后息在不间的文件和（或)信息系统之间是如何分解的。
运用项目概念的整套文件结构很准确地反映了实际成套设备，系统、设备或产品的结构。这意味着，总信息用这样的方法加以分解，以便对每一个标识的技术项日，函以规定提供它的全部信息的整个文件集。规定文件不应涉及该项目以外的任何事项。注：这并不妨碍该文件集内的文性（通过参考）提供其他项目的信息，但总的来说，它必须在该方面相关联这样的文件集可整体地加以利用，以适应各种不问的结构，这是信息有效重复使用的必要条件。4.3.2文件结构
文件结构描述文件的信息在文件内部如何分解。该结构类似于由产品分解导致的结果，即其内容被分为几个此处称为文件成分的“项目”。文件成分的特征是，它在文件中逻辑上或实际上（即从布局上看)都有其自身的作用,可整个地加以利用，并且往往具有单一的信息表达形式，技术文件的逻辑文件成分的例子有：标识成分，规范成分、更改戒分、管理成分，免图2。实际文件成分的例了有：页，文字块、图、表。新激德，
主存备成，净动恶成？
迎源务
图2技术文件的辑结构示例
5志文件与补文件
5.1总则
提供的某一项目信息往往分属卡几种文件。为保证信息仍可共间拥有，便把这些文件中的-一种文件称为主文件（或称“主导文件),前把其他的文件称为补文件(见图3)。主文件代表完整的技术项日，其特点是：一它应直接地或通过其他文件间接地注明所有的补文件：…其文件号应和标识所播述的技术项自的零件导有密切的联系（往往部分或全部与之相同）。补文件则不应反向标注主文件。注1.如果补文件与不同的主文件一起使用,反向标注会导致补文件的大重更新。GB/T19529-2004/IEC62023:2000主文件
尺4亩
电略图
连接装
誉缴代号
参凰代号
睿限代号
教源代号
非源代号
明细表
XYZ1002
标识符
标识符
数据标识符
标识符
标识筹
9XYZ1001
9XY21002
9XYZ1003
朗 3单一项君的整套文件结构
因此，常可用如下方法注明整套信息：主文件的文件号，bzxZ.net
项月的零件号：
在结构较高层次设定的项目参照代号。对一些类似的项目，往明并采用相同的补文件也是可能的，注2电于补文件是直接标注的，两泄有必要对文件的端导等等进行排序。逆3，在产品数据肾理（PDM)件系中，作为配觉量接信息对象的项自”（产品结构中的），理辑上和主文性对应。但是,显然它们满足作为文件所必需的一切要求,有时仍不视其为文件。5.2主文件的内容
5. 2. 1文成分
生文件应包含一个或多个以下文件成分：标识成分：
补文件成分：规定补文件(或注明这样一个列表)的文件表体：规范成分，规定项目组最的明细表体。附录 A示出含有这些成分的主文件的例子。5.2.2标识成分
标识成分应包含用其特征性质和相关图形所作的项目描述。说明性质宜采用GB/T17564.4中的相关数据索类型的定义。
5.2.3补文件成分
补文件成分的编制应采用文件表体的形式，其中的表列项用文件主要的元数据表示文件。文件应该用文性号表示，为清楚起见,还应注明更改标志。如果文件的出版者与主文件的出版者不是同一个单位，则应提供合法所有者的信息。此信息可以用文件种类分级码.语种码、文件种类代梦和标题莱支持。这些数据元素类型在ISO72001和IEC82045-2(见参考文献)中进一步作了规定。5.2.年规范成分
规范成分的编制应采用GB/T19045中所规定的明细表体的形式。推荐在主文件中包含规范成分，以便有可能很方便地找到所属项君。通过对每一相关方面包含一个明细衰体的方法，可以用主文件从多方面来规范项自。如何实现在附录 A示出。
5. 3 主文件与补文件之间的关系5.3. 1生文件
由于5.2，主文件通常以下列文件种类为根据：GB/T19529—2004/IEC62023:2000一构成图。在该图中，标识成分是主要的。该文件种类特别适用于采购的元件，用列出特性的方法，有时补充以文字说明或阁解来表示；明细表（见图4h)）。在该表中规范成分是主要的。X于明细表的更多信息见GB/T19045义件的表格（见图4c)）。其中文件表成分是主要的。这一表格限于实际项目范围内。注，以上种类的文件不总是主文作，因为对于标识和注明补文件的要求必频同样满足。主文件也可采取包含有关技术项目整套信息的单-复合文件的形式（见图4a)极端相反的情况其范圈限于实际项自的文件的表格，列出包含实际信息的全部文件，包括明细表文件在内（见图4e)）。
5. 3. 2 补文件
项自的补文性往往有许多托耳文件种类不间。项目的类型决定需要使用何种文件种类。5.4单医与多医志文件
在段计让和工程过程中，-一定的结构往往包含许家绪构层欲的组物。在多数情说下，特别是制造工程中，整套文件的编制是逐个项君地进行。主文件是单层的，郎只列出下一个所属结构层次的主文件在其他情说下，特别是成套设备工程设计中，整套文件可能包括许多项目，其最工层的主文件是多层次的,即主文件列出多于一个所属结构层次。在该文件中，若外界不需要参考其零件号或文件号，子项可以只用参照代号标识。
5.5应用
按照GB/T 5094.1确定和标识项目的系统构成，并且如上所述，把每一项目的信息用主文件汇案在一起，就有可能对成套设备或产品应用同一文件编制原则，而不管它们的范用大小。图5示出排列成树状结构的项目最后得到的整套文件结构，同时示出属于每--项目的文件。此方法不仅可用于传统的纸基文件编制，而可用于计算机化传统文件编制以及基于正式产品模型的数据库方式的文件编制。
连同文件管理的例行程序一起，也能够满足增长的配置控制的要求。5.6主文件的分级
如果采用了 EC 61355的文件种类分级系统，测应将主文件雄为AB级（即关于文件的表格,按照IEC 61355 的表 A, 2一文件种类分级代码和文件种类等级说明(DCC)),而不考虑它是基于何种文件，因为它作为主文件对于文件管理起支配作用。注，在项目的文件集中，最好将主文件置于所有补文件之前。如果应用了按照IEC 61355 的文件分类系统，文件往往按文件分类码的字母顾序分类。A日码因而将主文件置于上厅，直接把它置于封面之后。关文性
鑫誉照代号
名称型号
参照代号
参縣号
参照代号
参照代号
泰照代号
事服代号
事照代号
参凰代号
参照代步
一恰单一（复合）,文件
标旗符
振安符
娠说符
标识符
标强特
标识待
标识符
标识衰
蒙识符
图4主文件与补文件；把信息划分为不同文件的不同程度的图解GB/T 19529—2004/IEC 62023:2000主文性
尺寸图
电略图
连接表
潮代号
鲁代号
参摄代号
泰显代号
明细表
标谢符
标识符
标识将
标识符
标识符
调细斑（包箍补文样的囊格）
宝北棒
明捆赛
尺寸图
电露图
速接率
文件衰
文件表
9XY21005
9XYZ1002
9XY7.1003
9XY21004
9xYz1001
补文件
补文祥
参点代号 名称 型号 数据 标识符事照代母 名荐 型母数据标识符容照代导 名察型导 数据 标识神净照代母名获 型号激据 标识符参服代号 名荐 型号 量据 标识符朋细衰
a）在单一(复合)文件中可得到完整信息，因此,该文件为主文件，9XYZ1005
9XYz1002
9XYZ1004
h)在一套文件中可得到完整信感。主文件是列出组戒和全部补文件的明细表，c）在一套文件中可得到完整估息。主文件是列出全部补文件（包括明缅表）的文件的表格。图4（续）
新药萄
华茶绣#部
能新影制
雄螺锦辣
医琴教美花
医琴雅装装
宝#童建
医第基康
GB/T19529--2004/IEC 62023:2000#限发发控
森数装
胡然罐
糖糖稀
