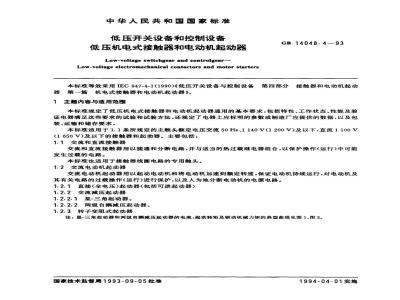

中华人民共和国国家标准
低压开关设备和控制设备
低压机电式接触器和电动机起动器Low-voltage swltchgear and controlgear-Low-voltageelectromechanical contactors and motor startersGB14048.4—93
本标准等效采用IEC947-4-1(1990)《低压开关设备与控制设备第四部分接触器和电动机起动器第一篇机电式接触器和电动机起动器》。1主题内容与适用范围
本标准规定了低压机电式接触器和电动机起动器通用的基本要求,包括特性、工作状态、性能及验证电器满足这些要求的试验和试验方法,还规定了电器上应标明的参数或制造厂应提供的数据,以及包装、运输和储存要求。
本标准适用于1.1条所规定的主触头额定电压交流50Hz、1140V(1200V)及以下,直流1500V(1650V)及以下的接触器和起动器。主要包括:1.1交流和直流接触器
交流和直流接触器用以接通和分断电路,并与适当的热过载继电器组合,以保护操作(运行)中可能发生过载的电路。
本标准也适用于接触器线圈电路的专用触头。1.2交流电动机起动器
交流电动机起动器用以起动电动机和将电动机加速到额定转速,保证电动机持续运行,对电动机及其有关电路的过载操作(运行)进行保护,以及人为地分断电动机的电源电路。1.2.1直接(全电压)起动器(包括可逆起动器)1.2.2交流减压起动器
1.2.2.1星-三角起动器。
1.2.2.2两级自耦减压起动器。
1.2.3转子变阻式起动器
注:星-三角起动器和两级自耦减压起动器的电流,起动转矩及驱动机械力矩的典型曲线见图1、图2。国家技术监督局1993-09-05批准1994-04-01实施
电/额定工作电话
GB14048.4-93
步转速
转惠/额定转迹
Ip一三角形连接时的电流;I—星形连接时的电流1转矩/领定转矩
同步转速
特速/颗定转速
图1星-三角起动时的电流及转矩典型曲线TMD一三角形连接时的电动机转矩:TMY星形连接时的电动机转矩:Tr一负载力矩
电流/额定工作电流
I.0.8抽头
I.0.65抽头
IL0.5抽头
GB14048.4-93
I,0.8抽头
I.0.5抽头
I,0.65头
同步转速
转速/定转速
Ir一额定电压下的电动机电流:Ir一减压后的电动机电流;I一减压后的线电流
特矩/定转矩
TaTO.65抽头
同步转速
转速/领定转速
图2自耦减压起动时的电流和转矩的典型曲线IR一负载力矩;TMR一额定电压下的电动机转矩;TMY一减压后的电动机转矩
本标准不适用于下述电器
直流起动器;
特殊用途和在起动位置连续运行的星-三角起动器,转子变阻式起动器及两级自耦减压起动多于两级的自耦减压起动器;
不平衡(即各相的电阻值不同)转子变阻式起动器;不仅用于起动而且用于调速的起动器,液态起动器和“液态-汽态”起动器半导体接触器和在主电路中使用半导体接触器的起动器;定子变阻式起动器;
特殊用途的接触器和起动器。
2引用标准
GB/T14048.11
低压开关设备和控制设备总则
GB14048.5低压开关设备和控制设备控制电路电器和开关元件第一部分机电式控制电路电器
GB2900.18
电工名词术语低压电器
GB14048.4-93
GB2423.4电工电子产品基本环境试验规程试验Db:交变湿热试验方法GB5169.4电工电子产品着火危险试验灼热丝试验方法和导则GB14048.2低压开关设备和控制设备低压断路器GB13539.1~13539.4低压熔断器注,本标准中引用了许多GB/T14048.1中的要求和试验方法,本标准应与该标准结合使用,在引用时,本标准注明所引用的条款号,如:GB/T14048.1中8.2.2.1适用。3术语、符号、代号
3.1术语
本标准未作规定的术语参见GB2900.18中的有关术语及其定义。3.1.1有关接触器的术语
3.1.1.1(接触器的)休止位置positionofrest(ofacontactor)当接触器的电磁铁或压缩空气装置未施加能量时,接触器可动部件所处的位置。3.1.2有关起动器的术语
3.1.2.1双向起动器two-directionstarter仅在电动机停转的情况下反接电动机原先接线以使电动机反转的起动器。3.1.2.2减压起动器reducedvoltagestarter通过采用多于一级的方式将线电压施加到电动机的端子上或逐步增加施加在电动机端子上的电压的起动器。
3.1.2.3定子变阻式起动器rheostaticstatorstarter在起动时循序切除预先接在笼型电动机定子电路中的一个或多个电阻器的变阻式起动器。3.1.2.4综合式起动器combinationstarter将起动器外部的人力操作开关电器和短路保护电器安装连接在一专用的外壳内构成的装置。开关和短路保护电器可以是熔断器组合电器,带熔断器的开关,有或无隔离功能的断路器(见图3)。注:①专用外壳是根据使用情况专门设计和选定尺寸的外壳,它应满足相应的所有试验;②人力操作的开关电器和短路保护电器可以是单一的电器,也可以包括过载保护。3.1.2.5保护式起动器protectedstarter由起动器、人力操作的开关电器和短路保护电器组成,并根据起动器制造厂的规程安装和接线、带外壳或不带外壳(见图3)。
注:人力操作的开关电器和短路保护电器可以是单一的电器,也可以包括过载保护。3.1.2.6(变阻式起动器的)起动时间startingtime(ofarheostaticstarter)起动时起动电阻或部分起动电阻的载流时间。3.1.2.7(自耦减压起动器的)起动时间startingtime(ofanauto-transformerstarter)起动时自耦变压器的载流时间。注:对于3.1.2.8条和3.1.2.9条,起动器的起动时间比电动机的起动时间短,后者包括开关处于运转位置时电动机的最后加速过程
3.1.2.8开路转换(自耦减压起动器或星-三角起动器)opentransition(withanauto-transformerstarter or star-delta starter)电路设计成当起动器从一级转换到另一级时其电源被分断后再接通。注:这种转换不作为附加级,
3.1.2.9闭路转换(自耦减压起动器或星-三角起动器)closedtransition(withanauto-transformerstarter or star-delta starter)电路设计成当起动器从一级转换到另一级时其电源不被分断(即使是瞬间)。注:这种转换不作为附加级。
3.2符号
GB14048.4—93
图3综合式起动器和保护式起动器的典型种类(3.1.2.4和3.1.2.5)1-断路器;2一接触器,3--过载继电器;4一控制开关5—仅带电磁脱扣器的断路器;6-隔高开关,7熔断器;8一隔离器熔断器组,9--带符合本标准过载脱扣器的断路器GB/T14048.1中3.2适用,补充下述符号:U接通电压;
U。额定工作电压:
Ue定子额定工作电压;
Ue转子额定工作电压;
U。定子额定绝缘电压,
U.转子额定绝缘电压,
U,分断后的(工频或直流)恢复电压,U额定控制电源电压;
接通电流:
I额定工作电流;
通断电流:
定子约定发热电流;
Ithr转子约定发热电流;
1定子额定工作电流,
Ir转子额定工作电流,
cos试验电路的功率因数;
L/R试验电路的时间常数;
T。脱扣时间;
AC交流;
DC直流;
Db交变湿热试验;
SCPD短路保护电器;
相比漏电起痕指数。
3.3代号
GB14048.4—93
接触器和电动机起动器主电路通常选用的使用类别及其代号见表1。3.3.1
表1接触器和电动机起动器主电路通常选用的使用类别及其代号电流
使用类别代号
4分类
无感或微感负载、电阻炉
绕线式感应电动机的起动、分断笼型感应电动机的起动、运转中分断典型用途举例
笼型感应电动机的起动、反接制动或反向运转、点动放电灯的通断
白炽灯的通断
变压器的通断
电容器组的通断
家用电器和类似用途的低感负载家用的电动机负载
具有手动复位过载脱扣器的密封制冷压缩机中的电动机控制具有自动复位过载脱扣器的密封制冷压缩机中的电动机控制无感或微感负载、电阻炉
并激电动机的起动、反接制动或反向运转、点动、电动机在动态中分断申激电动机的起动、反接制动或反向运转、点动、电动机在动态中分断白炽灯的通断
本标准5.2条中电器的种类和型式均可作为分类的依据。5特性
5.1特性概要
GB14048.4—93
接触器和起动器的特性用下列项目加以规定(当适用时):a
电器的种类和型式(5.2);
主电路的额定值和极限值(5.3);使用类别(5.4);
控制电路(5.5);
辅助电路(5.6),
继电器和脱扣器的型式和特性(5.7);与短路保护电器的协调配合(5.8);通断操作过电压(5.9);
自动转换电器和自动加速控制电器的型式和特性(5.10),两级自耦减压起动器的自耦变压器的型式和特性(5.11);j
转子变阻式起动器的起动电阻的型式和特性(5.12)。5.2电器的种类和型式
5.2.1电器的种类
交流和直流接触器
5.2.1.2交流电动机起动器
交流直接起动器;
星-三角起动器;
两级自耦减压起动器;
转子变阻式起动器;
综合式起动器或保护式起动器。5.2.2
5.2.3电流种类(交流或直流,交流包括频率)5.2.4灭弧介质
5.2.5电器的操作条件
5.2.5.1操作方式(人力,电磁铁,电动机,气动,电气-气动)5.2.5.2控制方式www.bzxz.net
自动式(由主令开关操作或程序控制器控制);a.
非自动式(手操作或按扭操作);b.
半自动式(部分是自动的,部分是非自动的控制)。5.2.5.3(部分型式的))起动器的转换方式星-三角起动器,转子变阻式起动器或自耦减压起动器的转换可以是自动式,非自动式或半自动式(见图4和图5)。
机械开关电路
GB14048.4—93
起动器位置
O一机械开关电器断开;C--机械开关电器闭合二级
(全起动)
图4有三个起动级和一个旋转方向的转子变阻式起动器的三相线路图的例子(所有机械开关电器均为接触器)ZB
GB14048.4—93
自耦变压器:M-电动机;K,,K.,K,一接触器或其他机械开关电器的触头触头动作顺序
C-触头闭合
触头动作顺序
开路转换
闭路转换
对于开路转换K和K,可以是同一个机械开关电器的触头
触头动作顺序
K,和K,可以是同一个机械
开关电器的触头
图5用自耦减压起动器起动笼型电动机的典型方式及其示意图5.2.5.4(部分型式的)起动器的连接方式开路转换或闭路转换的起动器举例见图5。5.3主电路的额定值和极限值
接触器和起动器的额定值应根据5.3、5.4、5.8和5.9的规定来表示,根据需要可以增减。5.3.1额定电压
接触器和起动器的额定电压规定如下:5.3.1.1额定工作电压(U)
GB/T14048.1中5.3.1.1适用。
5.3.1.1.1定子额定工作电压(U)转子变阻式起动器的定子额定工作电压与定子额定工作电流一起确定了定子电路(包括其机械开关电器)的用途,且通断能力、工作制和起动特性与其有关。在任何情况下最大额定工作电压不应超过相
