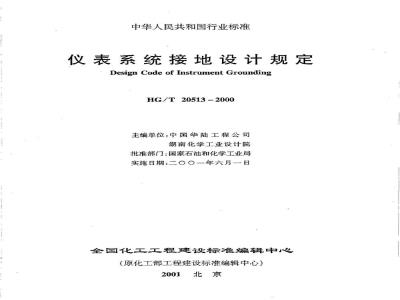

中华人民共和国行业标准
仪表系统接地设计规定
Design Code of Instrument GroundingHG/T20513-2000
主编单位:中国华陆工程公司
湖南化学工业设计院
批准部门:国家石油和化学工业局实施日期:二〇〇年六月一日bzxz.net
全国化工工程建设标准编辑中心(原化工部工程建设标准编辑中心)2001北京
标授捷网wo.bzsoso.ca各类标准行业资料免费下较1总
1.0.1本规定的制定是为了使化工装置自动化系统的接地设计达到标准化和规范化,以保证自动化系统稳定准确地运行,保障人身和设备的安全。1.0.2本规定适用于新建和改扩建的化工装置仪表检测控制、PLC、DCS和计算机系统等的接地设计。本规定不适用于仪表系统的防雷接地。1.0.3
在执行本规定时,尚应符合国家现行的有关标准的规定。255
标准找换网.b2806.ccm各类标准行业索料免费下载2.0.1
保护接地
用电仪表的金属外壳及自控设备正常不带电的金属部分,由于各种原因(如绝缘破坏等)而有可能带危险电压者,均应作保护接地。通常所指的自控设备如下1
仪表盘、仪表操作台、仪表柜、仪表架和仪表箱;DCS/PLC/ESD机柜和操作站;
计算机系统机柜和操作台;
供电盘、供电箱、用电仪表外壳、电缆桥架(托盘)、穿线管、接线盒和铠装电缆4
的铠装护层;
5其它各种自控辅助设备。
2.0.2安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳,当与已作保护接地的金属表盘框架电气接触良好时,可不作保护接地。2.0.3低于36V供电的现场仪表、变送器、就地开关等,若无特殊需要时可不作保护接地。
凡已作了保护接地的地方即可认为已作了静电接地。2.0.4
在控制室内使用防静电活动地板时,应作静电接地。静电接地可与保护接地合用接地系统。256
标准获换网(m0b28086.ccm类标准行业资料免费下载工作接地
一般规定
3.1.1为保证自动化系统正常可靠地工作,应予工作接地。工作接地的内容为信号回路接地、屏蔽接地、本质安全仪表接地。3.2
信号回路接地
3.2.1在自动化系统和计算机等电子设备中,非隔离的信号需要建立一个统一的信号参考点,并应进行信号回路接地(通常为直流电源负极)。3.2.2隔离信号可以不接地。这里指的隔离应当是每一输人(出)信号和其它输人出)信号的电路是绝缘的,对地是绝缘的,电源是独立的,相互隔离的。3.3
屏蔽接地
仪表系统中用以降低电磁干扰的部件如电缆的屏蔽层、排扰线、仪表上的屏蔽3.3.1
接地端子,均应作屏蔽接地。
3.3.2在强雷击区,室外架空敷设的不带屏蔽层的普通多芯电缆,其备用芯应按照屏蔽接地。
如果是屏蔽电缆,屏蔽层已接地,则备用芯可不接地,穿管多芯电缆备用芯也可不接地。
3.4本质安全仪表接地
本质安全仪表系统在安全功能上必须接地的部件,应根据仪表制造厂的要求3.4.1
作本安接地。
3.4.2齐纳安全栅的汇流条必须与供电的直流电源公共端相联,齐纳安全栅的汇流条(或导轨)应作本安接地。
3.4.3隔离型安全栅不需要接地。257
标准按技网m:.b28060.cm接地系统和接地原则
接地系统由接地联结和接地装置两部分组成。4.0.1
接地联结包括:接地连线、接地汇流排、接地分干线、接地汇总板、接地干线。1
2接地装置包括:总接地板、接地总干线、接地极。见图4.0.1。4.0.2仪表及控制系统的接地联结采用分类汇总,最终与总接地板联结的方式。交流电源的中线起始端应与接地极或总接地板连接。4.0.3当电气专业已经把建筑物(或装置)的金属结构、基础钢筋、金属设备、管道、进线配电箱PE母排、接闪器引下线形成等电位联结时,仪表系统各类接地也应汇接到该总接地板,实现等电位联结,与电气装置合用接地装置与大地连接。见图4.0.3。4.0.4在各类接地联结中严禁接人开关或熔断器。258
标准按技网m:.b28060.cm标游费授网a
1080.con各美标准行业资料免费下载森森
研群易
标游换换网amob2808o.com各美标准行业资料免费下载接地连接方法
现场仪表接地连接方法
5.1.1对于现场仪表电缆槽、仪表电缆保护管以及36V以上的仪表外壳的保护接地,每隔30米用接地连接线与就近已接地的金属构件相联,并应保证其接地的可靠性及电气的连续性。
严禁利用储存、输送可燃性介质的金属设备、管道以及与之相关的金属构件进行接地。
5.1.2现场仪表的工作接地一般应在控制室侧接地。见图5.1.2。5.1.3对于被要求或必须在现场接地的现场仪表,应在现场侧接地。见图5.1.3。5.1.4对于现场仪表被要求或必须在现场接地,同时又要将控制室接收仪表在控制室侧接地的,应将两个接地点作电气隔离。见图5.1.4。5.1.5现场仪表接线箱两侧的电缆的屏蔽层应在箱内跨接。现场仪表接线箱内的多芯电缆备用芯宜在箱内作跨接,然后根据3.3.2处理。见图5.1.5。
5.2控制室仪表接地连接方法
5.2.1控制室(集中)安装仪表的自控设备(仪表柜、台、盘、架、箱)内应分类设置保护接地汇流排、信号及屏蔽接地汇流排和本安接地汇流条。各仪表设备的保护接地端子和信号及屏蔽接地端子通过各自的接地连线分别接至保护接地汇流排和工作接地汇流排。各类接地汇流排经各自的接地分干线分别接至保护接地汇总板和工作接地汇总板。
齐纳式安全栅的每个汇流条(安装轨道)可分别用两根接地分干线接到工作接地汇总板。
齐纳式安全栅的每个汇流条也可由接地分干线于两端分别串接,再分别接至工作261
标准换网wmbzsoao.ccn接地汇总板。见图5.2.1。
5.2.2保护接地汇总板和工作接地汇总板经过各自的接地干线接到总接地板。见图5.2.2
5.2.3用接地总干线连接总接地板和接地极。262
标准换换网wmwbzsoeo,ccn客类标准行业资料免费下载-
STs国
t's图
标游换换网
安全栅汇流象
安全榭汇流务
安全橱汇流务
标游换换网amob2806o.com各美标准行业资料免费下载s图
接自控制室内防静电
活动地板的龙骨支撑
接自各个集中安装仪表的!接自控制室内的金属电缆桥架和保护管以及其它需
自控设备上的保护接地汇
要保护接地的自控辅助设
保护接地分干线
静电接地分干线
保护接地分干线
保护接地汇总板
保护接地干线
总接地板
接地总于线
接自各个集中安装仪表的
自控设备上的工作接地汇
流排及安全橱汇流条
信号回路和屏蔽接地及本
安接地分干线
工作接地汇总板
工作接地干线
接地极
控制室接地系统图
图5.2.23
标准换换网m.bzso8o.con
