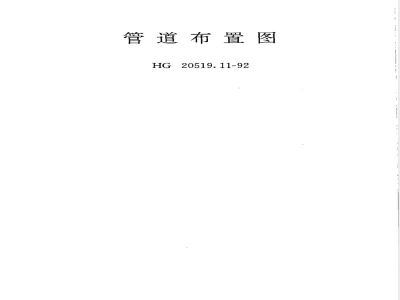

标准图片预览
标准内容
管道布置图
HG 20519.11-92
1.0.1图幅
管道布置图
HG20519.11-92
1一般规定
管道布置图图幅应尽量采用A0，比较简单的也可采用A1或A2。同区的图应采用同一种图幅。图幅不宜加长或加宽。1.0.2比例
常用比例为1：30，也可采用125或1：50，但同区的或各分层的平面图，应采用同一比例。1.0.3尺寸单位
管道布置图中标注的标高、坐标以米为单位，小数点后取三位数，至毫米为止；其余的尺寸一律以毫米为单位，只注数字，不注单位。管子公称通径一律用毫米表示。1.0.4地面设计标高为EL100.000m。1.0.5图名
标题栏中的图名一般分成两行书写，上行写“管道布置图”，下行写\EL×××.×××平面”或\A-A、B-B…视等。”1.0.6尺寸线始末应标绘箭头（打箭头或打杠）。不按比例画图的尺寸应在其下面画一道横线（轴测图除外）。
1.0.7尺寸一般写在尺寸线的上方中间，并且平行于尺寸线。应遵循的设计规定
图线宽度及字体规定见HG20519.28-92。2.0.1
2.0.2管道常用缩写词见HG20519.27-92。管道布置图上的管子、管件、阀门及管道特殊件图例见HG20519.33-92。2.0.3+
设备、管道布置图上用的图例见HG20519.34-92。2.0.4
分区索引图见HG20519.6-92。
3图面表示和尺寸标注
3.0.1管道布置图应按设备布置图或按分区索引图所划分的区域（以小区为基本单位）绘制。区域分界线用粗双点划线表示，在区域分界线的外侧标注分界线的代号、坐标和与该图标高相同的相邻部分的管道布置图图号，见下图。B.L×××. ×××N
AXXX'XXXTH
M.LXXX.XXXN
COD××××wwW.bzxz.Net
3X××*×××TW
X xxa00
注：B.L——表示装置边界，M.L表示接续线；COD——表示接续图，各图
3.0.2管道布置图一般只绘平面图。当平面图中局部表示不够清楚时，可绘制剖视图或轴测图，该剖视图或轴测图可画在管道平面布置图边界线以外的空白处（不允许在管道平面布置图内的空白处再画小的剖视图或轴测图），或绘在单独的图纸上。绘制部视图时要按比例画，可根据需要标注尺寸。轴测图可不按比例，但应标注尺寸。剖视符号规定用A-A、B-B等大写英文字母表示，在同一小区内符号不得重复。平面图上要表示所剖截面的剖切位置、方向及编号。
3.0.3对于多层建筑物、构筑物的管道平面布置图应按层次绘制，如在一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并于各平面图下注明“EL100.000平面”或“EL×××.×××平面”。3.0.4在绘有平面图的图纸右上角，管口表的左边，应画一个与设备布置图的设计北向一致的方向标。
3.0.5管道布置图上建(构)筑物的表示内容：3.0.5.1建筑物和构筑物应按比例，根据设备布置图画出柱、梁、楼板、门、窗、楼梯、操作台、安装孔、管沟、篦子板、散水坡、管廊架、围堰、通道等。3.0.5.2标注建筑物、构筑物的轴线号和轴线间的尺寸。3.0.5.3标注地面、楼面、平台面、吊车、梁顶面的标高。3.0.5.4按比例用细实线标出电缆托架、电缆沟、仪表电缆盒、架的宽度和走向，并标出底面标高。
3.0.5.5生活间及辅助间应标出其组成和名称。3.0.6管道布置图上设备应表示的内容：3.0.6.1用细实线按比例以设备布置图所确定的位置画出设备的简略外形和基础、平48
台、梯子(包括梯子的安全护圜）。3.0.6.2在管道布置图上的设备中心线上方标注与流程图一致的设备位号，下方标注支承点的标高（如POSEL×××.×××)或主轴中心线的标高(如EL×××.×××）。部视图上的设备位号注在设备近侧或设备内。3.0.6.3按设备布置图标注设备的定位尺寸。3.0.6.4，按设备图用5mm×5mm的方块标注设备管口（包括需要表示的仪表接口及备用接口）符号，以及管口定位尺寸由设备中心至管口端面的距离（如按3.0.8.4标注在管口表上，在图上可不标注）。如下图所示：顶底
3.0.6.5按产品样本或制造厂提供的图纸标注泵、压缩机、透平机及其它机械设备的管口定位尺寸（或角度），并给定管口符号。3.0.6.6按比例画出卧式设备的支撑底座，并标注固定支座的位置，支座下如为混凝士基础时，应按比例画出基础的大小，不需标注尺寸。3.0.6.7对于立式容器，还应表示出裙座人孔的位置及标记符号。3.0.6.8对于工业炉，凡是与炉子平台有关的柱子及炉子外壳和总管联箱的外形、风道、烟道等，均应表示出。
3.0.7管道布置图上管道应表示的内容：3.0.7.1管道布置图中，公称通径（DN）大于和等于400mm或16英寸的管道用双线表示，小于和等于350mm或14英寸的管道用单线表示。如果管道布置图中，大口径的管道不多时，则公称通径（DN)大于和等于250mm或10英寸的管道用双线表示；小于和等于200mm或8英寸者用单线表示。
3.0.7.2在适当位置画箭头表示物料流向（双线管道箭头画在中心线上）。3.0.7.3按比例画出管道及管道上的阀门、管件（包括弯头、三通、法兰、异径管、软管接头等管道连接件）、管道附件、特殊管件等。3.0.7.4各种管件连接型式如下图所示：焊点位置应按管件长度比例画，标注尺寸时，应考虑管件组合的长度。
管道公称通径小于和等于50mm或2英寸的弯头，一律用直角表示。连接型式：螺纹或承插焊件
对焊件：
3.0.7.5管道等级后面应加保温、保冷代号。3.0.7.6管道的检测元件(压力、温度、流量、液面、分析、料位、取样、测温点、测压点等）在管道布置平面图上用10mm的圆圈表示，圆内按PID图检测元件的符号和编号填写。在检测元件的平面位置用细实线和圆圈连接起来（具体位置由管道和自控专业共同协商）。3.0.7.7按比例用细点划线表示就地仪表盘、电气盘的外轮廓及所在位置，但不必注尺寸，避免与管道相碰。
3.0.7.8当几套设备的管道布置完全相同时，允许只绘一套设备的管道，其余可简化为方框表示，但在总管上应绘出每套支管的接头位置。3.0.7.9不标注法兰之间垫片的尺寸，但是必须把这部分尺寸包括在所在管道的总尺寸内。
3.0.7.10管道布置图上用双点划线按比例表示出重型或超限设备的“吊装区”或“检修区”及换热器抽芯的预留空地，但不标注尺寸，如下图：检修区
3.0.7.11当塔上的管道经过一个平面到另一个平面时，应标注此管道的编号。若管道有大小或位置变化，或出现了支管或附件时，也应标注出管道号。3.0.7.12对于PID图上作为特殊件的管件、阀门，如消声器、爆破板、洗眼器、分析设备等等，在管道布置图中允许作适当简化，即用矩形（或圆形）细线表示该局部所占位置，注明标号或特殊件编号，也可按3.0.7.15做法，另见详图。3.0.7.13对分析取样接口应画至根部阀，并标注符号，如：区
3.0.7.14对放空及排液的表示法：DN15
一长方框尺寸为18×5mnm
3.0.7.15管道布置图中有的管道不清楚时，允许在图纸四周空位局部放大轴测图表示50
某根或几根管道，因此不必绘立面图。局部放大轴测图也允许画在另一张图上，管道布置图用的标注符号举例如下；
→“10\表示详图编号
→“34”—表示管道布置图尾号“E3”-一表示管道布置图的网格号在本图空位处画轴测图时表示法：10
方框尺寸为12mm×15mm
字高为3mm
在放大轴测图的下方应注明详图编号及对应管道布置图尾号及网格号，以便查所在的位置,即
\10\(34-E3）
3.0.7.16按PID在管道上方标注（双线管道在中心线上方）介质代号、管道编号、公称通径、管道等级及隔热型式，下方标注管道标高（标高以管道中心线为基准时只需标注数字，如EL×××.×××，以管底为基准时，在数字前加注管底代号，如BOPEL××××X×）,如：
SL1305-100-B1A(H)
ELX xx. x xX
SL1305-100-B1A(H)
BOPELX × X. X X X
3.0.7.17所有管道高点应设放空，低点应设排液。对于液体管道的放空，排液应装阀门及螺纹管帽，而气体管道的排液也应装阀门及螺纹管帽。用于压力试验的放空管道仅装螺纳管帽。
排液阀门尺寸一般不能小于下述尺寸：公称通径DN≤40mm的管道，阀门尺寸为15mm公称通径DN≥50mm的管道，阀门尺寸为20mm；公称通径DN≥250mm的管道，阀门尺寸为25mm。注：对于易燃、易爆、有囊的气体放空，必须经处理措施后方可放空。3.0.7.18按PID给定的符号标注容器上的液面计、液面报警器、放空、排液、取样点、测温点、测压点等，其中某项若有管道及阀门也应画出，尺寸可不必标注。3.0.7.19管道布置平面图尺寸标注：（1）管道定位尺寸以建筑物或构筑物的轴线、设备中心线、设备管口中心线、这域界线(或接续图分界线）等作为基准进行标注。管道定位尺寸也可用坐标形式表示。(2)对于异径管，应标出前后端管子的公称通径，如：DN80/50或80×50。(3)要求有坡度的管道，应标注坡度(代号用i和坡向，如：51
WP ELX×X.X××
WPEL工作点标高
（4）非90°的弯管和非90°的支管连接，应标注角度。WP EL××X.XXX
(5)在管道布置平面图上，不标注管段的长度尺寸，只标注管子、管件、阀门、过滤器、限流孔板等元件的中心定位尺寸或以一端法兰面定位。（6）在一个区域内，管道方向有改变时，支管和在管道上的管件位置尺寸应按容器、设备管口或邻近管道的中心线来标注。当有管道跨区通过接续线到另一张管道布置平面图时，为了连续的缘故，还需要从接续线上定位。只有在这种情况下，才出现尺寸的重复。(7)标注仪表控制点的符号及定位尺寸。对于安全阀、疏水阀、分析取样点、特殊管件有标记时，应在10mm圆内标注它们的符号(8)为了避免在间隔很小的管道之间标注管道号和标高而缩小书写尺寸，允许用附加线标注标高和管道号，此线穿越各管道并指向被标注的管道。（9）水管道上的异径管以大端定位，螺纹管件或承插焊管件以一端定位。（10）按比例画出人孔、楼面开孔、吊柱（其中用细实双线表示吊柱的长度，用点划线表示吊柱活动范围），不需标注定位尺寸。（11)当管道倾斜时，应标注工作点标高（WPEL），并把尺寸线指向可以进行定位的地方。
(12)带有角度的偏置管和支管在水平方向标注线性尺寸，不标注角度尺寸。3.0.8管口表
管口表在管道布置图的右上角，填写该管道布置图中的设备管口。管口表的格式如下：52
(MPa）
GB9115
GB9115
GB9115
GB9115
GB9115
GB9115
GB9115
管口符号应与本布置图中标注在设备上的一致。密封面型式同垫片密封代号见HG20519.40-92法兰标准号中可不写年号。
E(W)睡垂直角水平角
长度一般为设备中心至管口端面的距离，如下列各图中的“L”，按设备图标注。立式设备俯视图
卧式设备侧视图
注带括号的“L”值，应在图中标注，表中填写“见图”二字。立式设备主视图
3.0.8.5方位：管口的水平角度按方向标为基准标注；管口垂直角度，最大为180°，向上规定为0°，向下为180°，水平管口为90°。对于特殊方位的管口，管口表中实在无法表示的，允许在图上标注，表中填写“见图”二字。
凡是在管口表中能注明管口方位时，平面图上可不标注管口方位。3.0.8.6坐标：各管口的坐标指管口端面的坐标，均按该图的基准点为基准标注。坐标可采用E、N向，也可采用W、N向，应与管道布置图坐标一致。单位以米计。3.0.9管架编号及表示法
3.0.9.1管架编号及表示法见HG20519.29-923.0.9.2管架定位
水平向管道的支架标注定位尺寸，垂直向管道的支架标注支架顶面或支承面（如平台面、楼板面、粱顶面）的标高。53
3.0.9.3在管道布置图中每个管架均编一个独立的管架号。3.0.10对管道材料有变化(即等级有变化处)时，应按PID在图中标注出。3.0.11在每张管道布置图标题栏上方用缩小的并加阴影线的索引图表示本图所在装置区的位置图。
见例图
EL 00. 00
EL99850
Elme25e
REX561
L1235-5
Eto2900
T1510-58
Pos.ELroo.too
fosELroo.250
Pl3e28
AsELI9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
