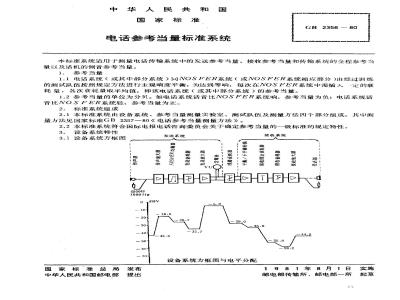

GB 2356-1980电话参考当量标准系统

中华人民共和国
国家标准
电话参考当量标准系统
GB 2356 80
本标准系统适用于测量电话传输系统中的发送参考当量、接收参考当量和传输系统的全程参考当量以及话机的侧音参考当量。
1、参考当量
1.1电话系统（或其中部分系统）同NOSFER系统（或NOSFER系统相应部分>油经过训练的测试队伍按照规定方法进行主观响度平衡，为达到等响，每次在NOSFER系统中需插入定的衰耗量，各次衰耗量取平均值，即该电话系统（或其中部分系统）的参考当量。1.2参考当量的单位为分贝。如电话系统话音比NOSFER系统响，参考当量为负；电话系统话音比NOSFER系统轻，参考当量为正。2．标准系统组成
2.1本标准系统由设备系统、参考当量测量实验室、测试队伍及测量方法四个部分组成。其中测量方法见国家标准GB2357—80《电话参考当量测量方法》。2.2本标准系统符合国际电报电话咨询委员会关于确定参考当量的一级标准的规定特性。3．设备系统特性

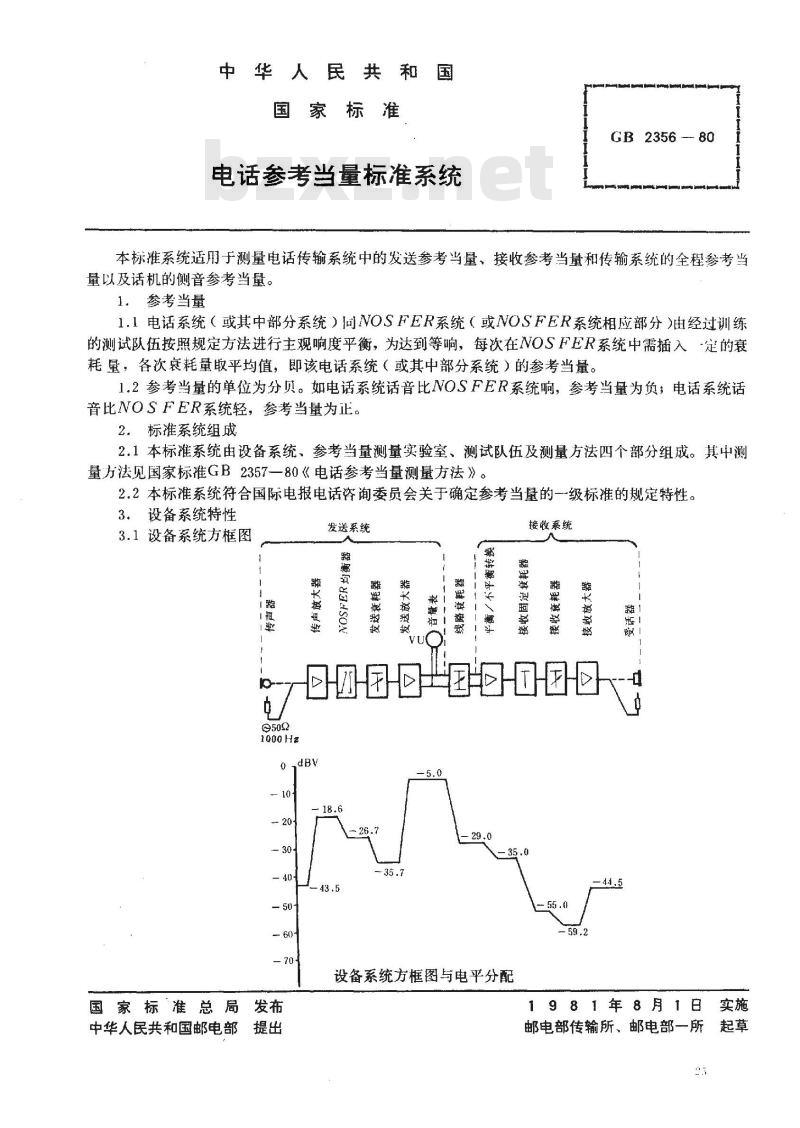

3.1设备系统方框图
1000Hz
发送系统
器想有
[深游巢击沙/果本
接收系统
设备系统方框图与电平分配
国家标准总局发布
中华人民共和国邮电部提出
1981年8月1日
邮电部传输所、邮电部一所起草GB2356—80

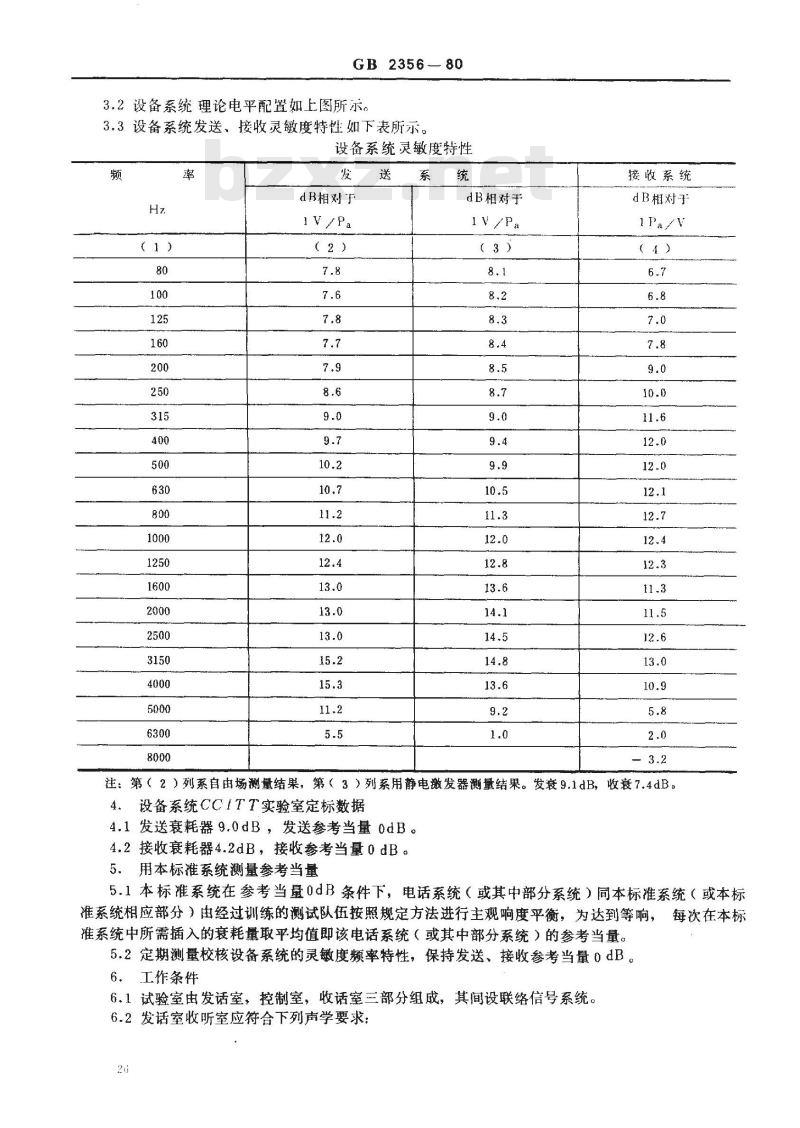

3.2设备系统理论电平配置如上图所示。3.3设备系统发送、接收灵敏度特性如下表所示。设备系统灵敏度特性
dB相对于
（2）
dB相对于
接收系统
dB相对于
注：第（2）列系自由场测量结果，第（3）列系用静电激发器测量结果。发衰9.1dB，收衰7.4dB。4．设备系统CCITT实验室定标数据4.1发送衰耗器9.0dB，发送参考当量0dB。4.2接收衰耗器4.2dB，接收参考当量0dB。用本标准系统测量参考当量
5.1本标准系统在参考当量0dB条件下，电话系统（或其中部分系统）同本标准系统（或本标准系统相应部分）由经过训练的测试队伍按照规定方法进行主观响度平衡，为达到等响，每次在本标准系统中所需插入的衰耗量取平均值即该电话系统（或其中部分系统）的参考当量。5.2定期测量校核设备系统的灵敏度频率特性，保持发送、接收参考当量0dB。6．工作条件
6.1试验室由发话室，控制室，收话室三部分组成，其间设联络信号系统。6.2发话室收昕室应符合下列声学要求：26

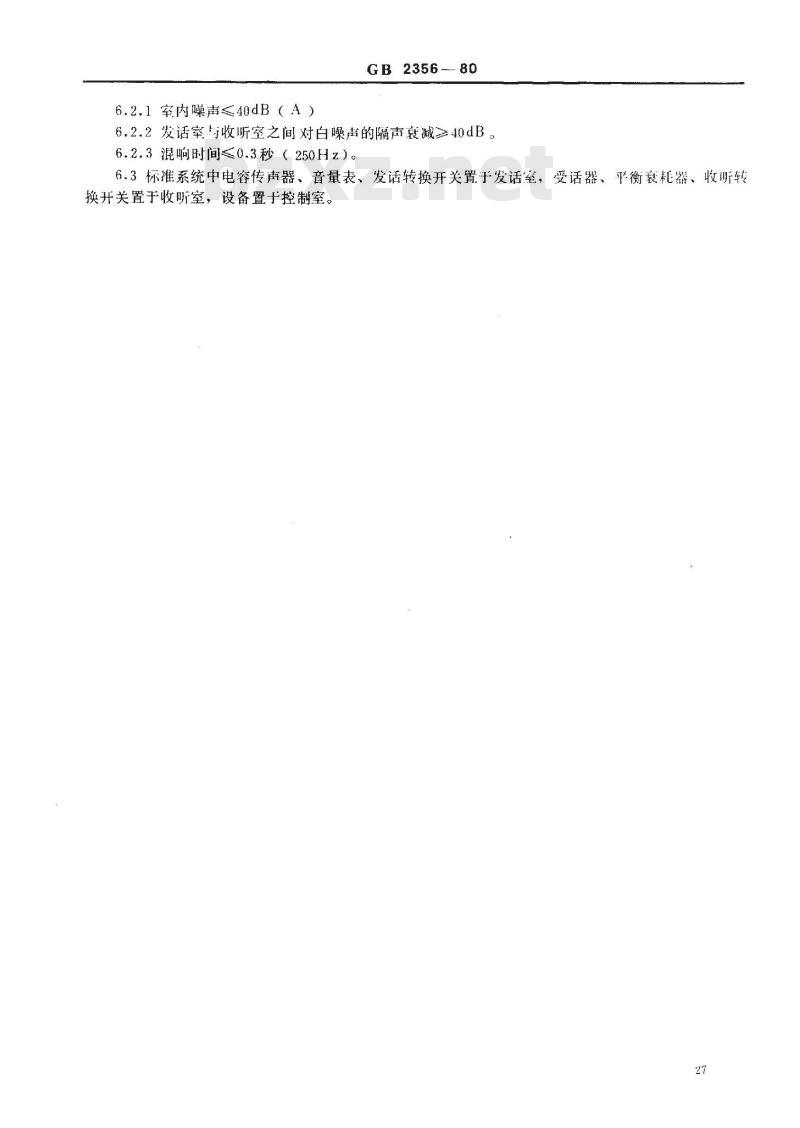

6.2.1室内噪声≤40dB（A）
GB2356-
6.2.2发话室与收听室之间对白噪声的隔声衰减≥40dB。6.2.3混响时间≤0.3秒（250Hz）。6.3标准系统中电容传声器、音量表、发话转换开关置子发话室，受话器、平衡衰耗器、收听转换开关置于收听室，设备置于控制室。27

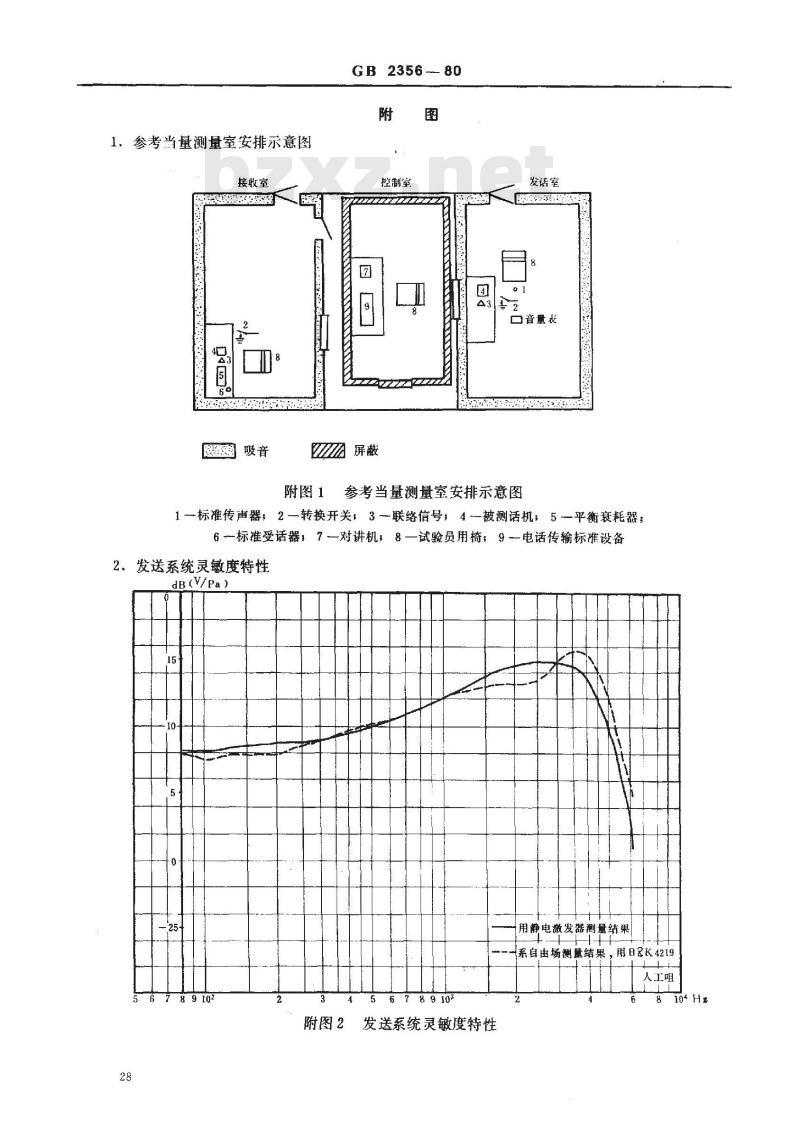

1、参考当量测量室安排示意图
接收室
发据究
GB2356--80
控制室
UA屏蔽
发话室
口音量妆
附图1参考当量测量室安排示意图1—标准传声器，2-转换开关，3-联络信号，4被测话机，5平衡衰耗器；6标准受话器，7一对讲机，8一试验员用椅，9-电话传输标准设备2.发送系统灵敏度特性
dB(/Pa）
8 9104
附图2发送系统灵敏度特性
用静电激发器测量结果
系自由场测量结果，用B&K4219
人工咀

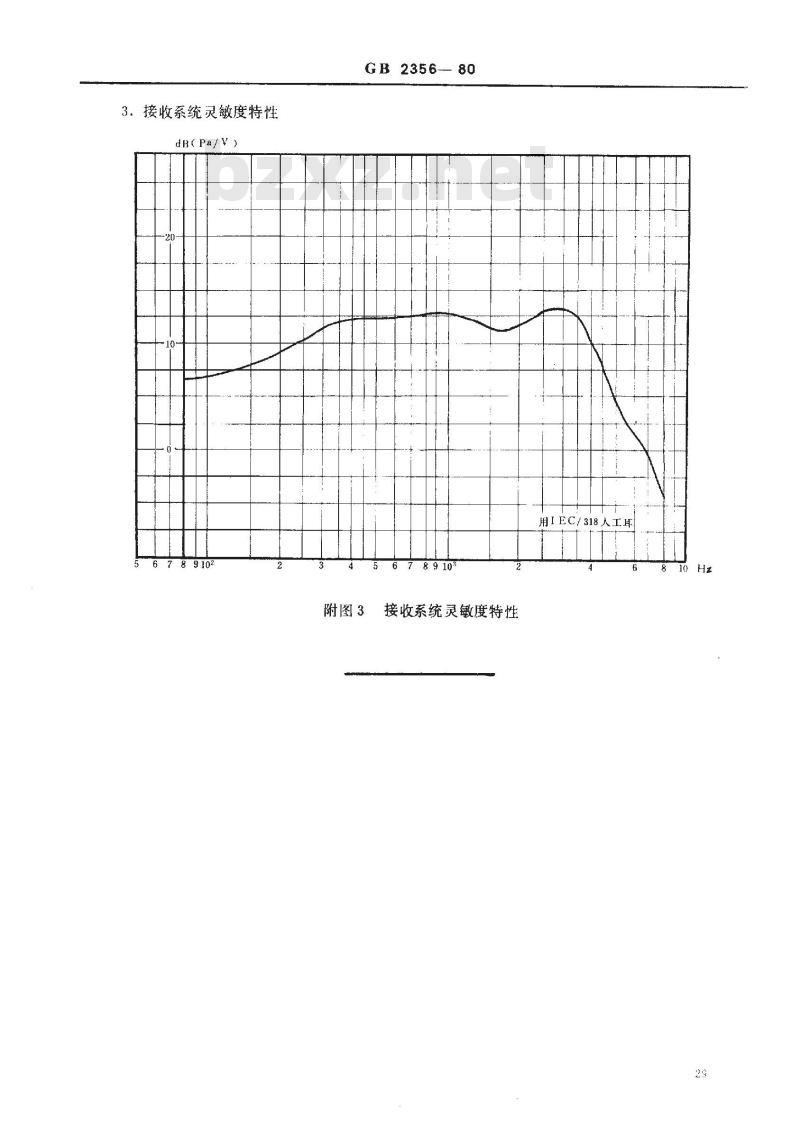

3.接收系统灵敏度特性
dh(Pa/ V)
789101
GB 2356-— 80
接收系统灵敏度特性
附图3
用IEC/318人工
